我做的OPA2134耳放，向各位高手求助！[求助]

puppet

交易区新帖推荐

最初由 牛哥 发表
[B]管子热是很正常的，即使电路接对了也这样。因为你的输出管子静态功耗在500MW左右了。 [/B]

谢谢牛哥！我这个周末拿去学校实验室测测数据。

puppet

最初由 牛哥 发表
[B]管子热是很正常的，即使电路接对了也这样。因为你的输出管子静态功耗在500MW左右了。 [/B]

我试的时候有一个30欧的电阻也爆热，是一个很烫！

牛哥

建议还是先把晶体管的脚位弄准了再说。

puppet

最初由 163hugo 发表
[B]这个声音很亮，有点硬，反正我不喜欢 [/B]

电源怎样呢？

puppet

我的耳放经过同学的一番苦查，终于找到毛病了！

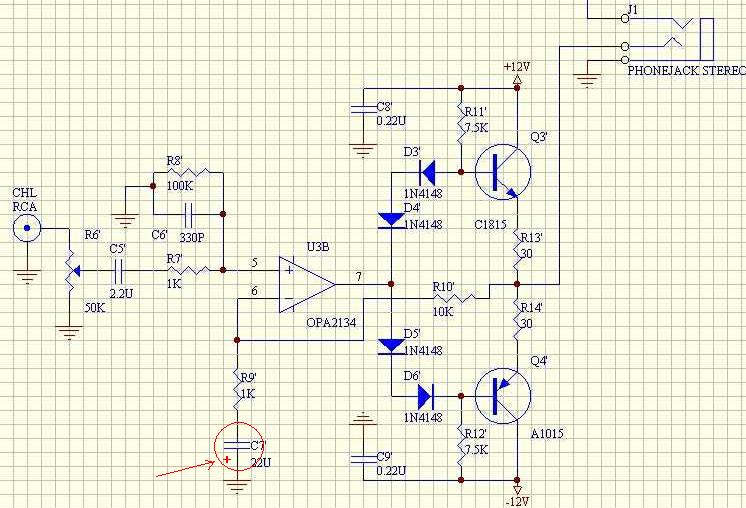

如图，那个22uF的电容接中点电位的为正极！
接错了会出现上述的毛病！
无心睡眠发的帖子上没有注明极性，往往错认为中点电位为电容负极。

牛哥

最初由 puppet 发表
[B]我的耳放经过同学的一番苦查，终于找到毛病了！
如图，那个22uF的电容接中点电位的为正极！
接错了会出现上述的毛病！
无心睡眠发的帖子上没有注明极性，往往错认为中点电位为电容负极。 [/B]

果真如此么？这个电容怎么接都应该没有问题的．

puppet

真是这样的,这个大容量的电解电容接反了就不行了。^_^

cruller

我是新手，今年暑假完成的第一件作品也是这个图。我用的是opa2604前几天才找到片ad827，后面是B649/D669（剪了几片铝皮散热）
我就把那个22u负极接地了，不过没有出现搂主说的问题。会不会是电容品质问题？
另外，我把外壳接电源地后噪音明显减小。

puppet

自初步完成这个线路的时候，就是不出正常的信号声音，而且管子和一个30欧的电阻发烫（不正常的温度）。之后只改了那个两个电容（两个声道）的极性就好了。只能说明是电容极性接反的缘故了。
外壳接电源地，可以增强屏蔽效果,噪音肯定会小的。
不过我做的在输入端悬空音量调至最大也听不到任何噪音^_^。

twopenny

你的PCB是怎么做的，
个人建议，你可以选择包地，
这样相对噪音方面应该好一点，
不知你用多少功率的电阻，
30ohm的电阻发热，电流应该很大了，
建议细查电路，
原理图没什么问题，
最好把原理图文件发上来，
生成网络表再查一下，
光PCB图实在是看得头都大了！

twopenny

呵呵，这个电容应该没什么问题的啊！
呵呵，上二楼用了AD827啊，
真是强啊，
我觉得5532已经够干净完美了！

nilianbao

我觉得二极管偏置应该并上电容，否则不爽。
至于那个22U电容的极性，万用表测一下就知道怎么接了。

puppet

最初由 twopenny 发表
[B]你的PCB是怎么做的，
个人建议，你可以选择包地，
这样相对噪音方面应该好一点，
不知你用多少功率的电阻，
30ohm的电阻发热，电流应该很大了，
建议细查电路，
原理图没什么问题，
最好把原理图文件发上来，... [/B]

PCB是用PROTEL画的，是可以用包地，只是自己还不会啊
电阻都是1/4W的。
现在已经完全没有问题，只是运放是4558（很烂），好运放没在学校放着。简单的电路根本就不用查网路表的错误，直接生成PCB文件省事。
我做的板是55mm*70mm的规格。
如果有数码相机的话可以拍图上传了;)

puppet

最初由 nilianbao 发表
[B]我觉得二极管偏置应该并上电容，否则不爽。
至于那个22U电容的极性，万用表测一下就知道怎么接了。 [/B]

用电容并上产生了交流通道，不知会有什么后果，你试过吗？
当时就凭经验把电容接反了。谢天谢地没炸！

nilianbao

二极管的单向导通会影响交流信号的传送，并上电容会好点，否则设置静态电流没意义了。
以上是我的理解。
