关于耳机放大器用的电子管

你好

交易区新帖推荐

  耳机大家坛的老帖子，搬过来，挣点等级，可怜啊，混了这么多年，还是个初级会员

你好

双三极管
最常见和最常用的电子管，外形小巧，也较为耐用，是制作前级和耳放的首选。
胆耳放常用的双三极管有(按国产型号）6N11 6N6 6N5P 6N13P 6N1 6N12P等等

先说6N11（包括6N1）
6N11的家族可谓非常之大，国外的型号可以开出一长串，如E88CC 6922 6DJ8 CCA等等，也由此可见该管性能很优异。该管内阻较小，为中MU管，很好推动，标准电路的电流也适中，为10MA左右。
使用此类管制作耳放，应用SRPP线路的输出阻抗和静态工作点六就可以满足HD580 HD600 K240等高档发烧耳机；推较低阻抗耳机则稍微麻烦，因为此类管的最大屏耗还太低，为2W左右，但可使用并联阴极输出的方式，HEADWISE上有人使用四个E88CC制成胆耳放，输出阻抗低至25OHM左右，并联阴极输出线路的关键在于电源，优异的电源设计将很大程度上改善并联阴极输出带来的音色暗淡等问题；当然，还可以使用WHITE CATHODE FOLLOWER，也即WCF的形式——这种线路国内常称为变异的SRPP或者和田茂氏输出级，实际上正确地称为应该是WHITE输出器，这也是对原作者的尊重——WCF最大优点（也是一个缺点）是不增加屏极电流的情况下，降低了输出阻抗，而且，优化的屏极电阻（Ra=1/S）设计，将使WCF工作更稳定，理论上无论是0OHM的负载，还是无穷大的负载都可以推得很好；使用双管并联得WCF，可以在不增加失真（语音技术初期相比）获得更低的输出阻抗和双倍的静态工作电流。HEADWISE和TUBECAD都有此类管子的WCF线路，双管6DJ8的WCF，若加上大环路反馈，完全可以推32OHM的耳机。

你好

今天，先搞这点吧

你好

  准备进一步完善之，顺便在发表一下自己搞的线路，发现，这年头，一定要发表出来，知识产权意识大家是越来越重视了

你好

6N1的管脚定义于6N11完全一样，国外型号有6N1P等，有些厂商声称6N1P可以直接替代6N11。使用6N1P WCF制成的小型胆耳放可以推好64OHM的耳机（见HEADWISE）。美中不足的是，6N1的灯丝电流比6NM11要大得多，跨导低许多，噪声也比6N11大一些，考虑到价格和在高压场合的应用，也算不错的选择。
和6n1相类似的国外管子有很多，不过，大多不能直接替代。headwise上有一款6n1p的wcf高压耳放，这个6n1p也不是6n1的直接替换者。

你好

接下来当然是6N6家族了
个人以为， 6N6家族可以包括E188CC E288CC 5687等，虽然这些管子的管脚定义并不尽相同，但是较大的灯丝电流，更大的跨导（与6N11类相比），较大的屏耗和屏流，可以将他们归为一类。
6N6的主要功能就是阴极输出，因此是用它制作耳放是很好的选择，“雨夜听香”（使用6N3/5670+6N6)，HEADWISE上有关E188CC（6SN7）的顶级耳放，还有四管搭成的5687WCF耳放（用12AU7SRPP推）。此类管最大的缺陷在于灯丝电流过大，6N6需要750MA，5687需要900MA！电源牛必须选用大功率的了，银子嘛，也要多花几个了。但此类管静态工作电流还是非常吸引人的，可能是小九脚双三极管中的最大的一类。
看了很多线路，觉得与这类管搭配的双三极管似乎有定势，如6N6一般都用6N3（当然6N8P也不错，网上也早有人发表过6N8P推6N6的耳放，适合64OHME以上的耳机），5687一般用12AU7，E188CC（E288CC)一般用6SN7等。个人以为，用这些管子接成WCF形式，应该会改变阴极输出器的缺点，30多MA的静态电流，接上大环反馈，完全可以推号32OHM的耳机。
本人做过两台这类的机器
一台是6u5c+12au7+5687wcf，另一台是双电源的6z4*2+6n8p+6n6*4（并联wcf）

你好

理论联系实际，说一下自己制作的心得

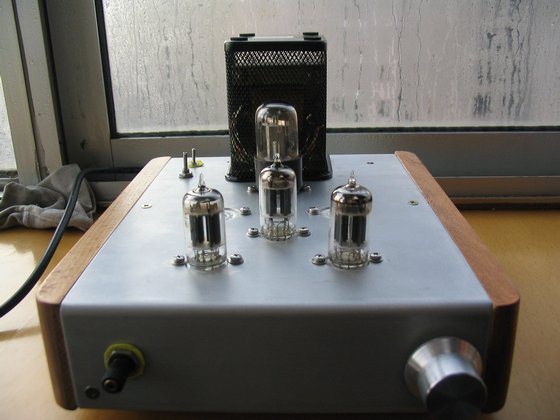

6u5c(6z5p)+12au7+5687*2

线路
6u5c整流，12au7(5814)共阴放大直藕5687wa，5687wa接成white cathode follower，wcf的好处在于电流不便的情况下，输出阻抗降低到原来一个管子的一半，且没有增益，电容耦合otl输出。

电源部分
变压器为上无27厂的db-45-160，听音四五个小时，温升一点也不高，上无27厂果然名不虚传；
整流管为6u5c（6z5p）otk，二手管，不过，质量很好；
滤波电容，第一级为ge无极电容2.2uf并联西门子小电解4.7uf（电容值为6.9uf，而6u5c的滤波电容不能大于8uf），第二三级为frako220uf/385v一对，也是很受欢迎的品种，这对电容发烧友反映低频不错，实践中确实如此；在第二三极中，加上了广东日升牌38亨利80ma的低频扼流圈，是背景极为宁静，日升牌现已名气在外。12au7屏极还使用了西门子22uf/450v去藕。

放大部分
电位器为alps优质2702型带超线性抽头（没有使用）的电位器；12au7(5814)为粉字，字迹已模糊，接成共阴极放大，阴极退藕使用了日本elna SILMOIC 100uf，该电解据同好者反映，效果在elna系列中最好，据说里面有蚕丝；5687wa为喜万年的，上下两个管子通过rifa420 1uf耦合，该电容也是发烧友所喜爱的耦合电容，otl输出使用的是鼎鼎大名的金色roe1000uf/200v，该电容音质华贵，再加上西门子mkl的1.5uf金属壳小无极电容，耳机插座为进口镀金带双开关，双开关用到了roe上，如果，你要将此台耳放用于为前级缓冲，只要不插上6.5mm插头，roe就处于断开状态，只有西门子1.5uf导通——1000uf的电容量，什么后级也享受不了，呵呵。

制作心得
布局虽然看起来很乱，但竟然一点噪声也没有，而且一次成功，主要是严格采用了一点接地的方法，后面有教训，我会提到的。

leolss

下面是引用你好于2005-06-27 17:51发表的关于耳机放大器用的电子管:
  耳机大家坛的老帖子，搬过来，挣点等级，可怜啊，混了这么多年，还是个初级会员

哈哈，谁让你不经常来灌灌水的。

好文，受教了。

你好

制作过程既痛苦又充满快乐，尤其是当全部初装完毕，试听一次成功的时候，再苦再累也觉得值。不过，还是提醒大家，需要注意身体，装机不要装到凌晨。

你好

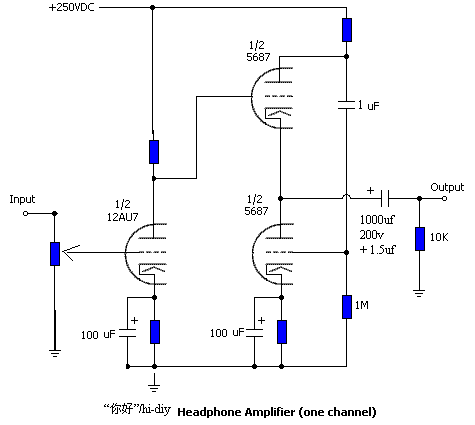

主线路部分，画图只会用“画笔”，画起来很难，还是自己比较懒。图中的电阻数据，回去查一下。抱歉。

digi01

做的很好了。听小不才说有人用5687玩MJ，原来就是你啊。5687做输出和6N11声音有差别吗？

你好

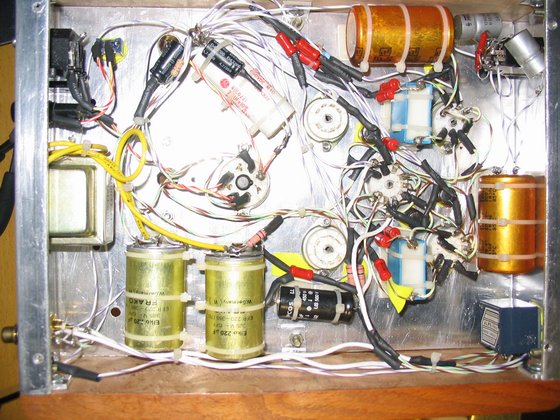

内部图，是不是有点乱？不过，就是没有噪声，一次成功，呵呵。从这台机器汲取的经验是

1、38h扼流圈功不可没
2、一定要一点接地，而且要接回电源滤波电容第一级

你好

好了，该说说6n6。
个人以为,6n6绝对是国产的好管子，工艺成熟，一下线就是特级的。

双电源6z4*2+6n8p+6n6*4

特点介绍：
1、一个声道一套电源，包括独立的变压器、扼流圈和整流滤波系统

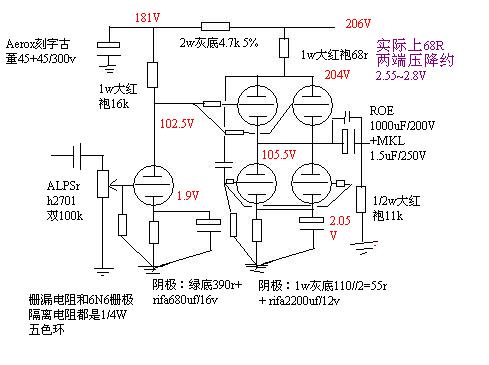

2、线路采用6n8p共阴极放大直藕6n6并联wcf，工作点大致如下：6n8p 屏压100v，栅压-2v左右，阴极电阻390，电流约4.5~5.5ma，6n6并联屏压100v，栅压-2v，阴极电阻55，电流约36ma左右；wcf输出的好处在于，不增加电流的情况下，使得输出阻抗降低一半，四个6n6组成的wcf输出，根据目前工作点，可以查的此工作点跨导大约在8.5~9ma/v，因此输出阻抗约为1/4s=28ohm左右，加上大环反馈，完全可以推动30ohm的耳机
3、电源和输出全套应用roe电容，耦合使用sp薄膜电容；6n8p屏极退藕使用古董电容（图中6n8p后面的那个）
4、出6z4以外所有电子管灯丝对地分别悬浮，不仅增进了安全性，而且还大大提高了音乐表现力（灯丝不再向阴极发射电子）

你好

这台机器的经验教训是

1、一点接地
2、信号通道长的地方一定要用屏蔽线

你好

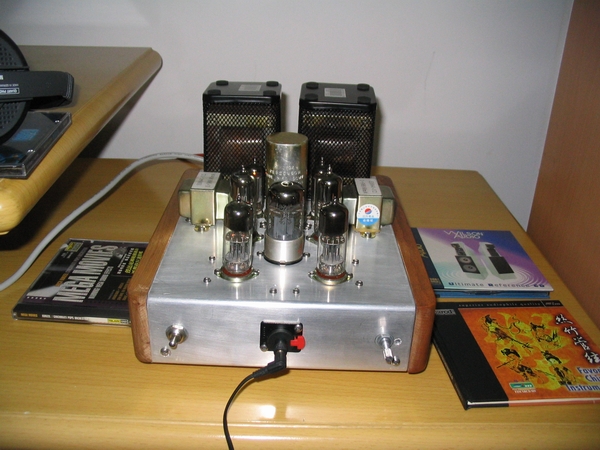

本机的外观
本来想使用6n3srpp推6n6并联wcf，后来觉得实在麻烦，地方太小，就算了

由于本机静态电流调的较小，感觉推力不太如6c19那台
