楼主: 你好

[pc-fi软件] 关于耳机放大器用的电子管

[复制链接]

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 10:35:06 | 显示全部楼层

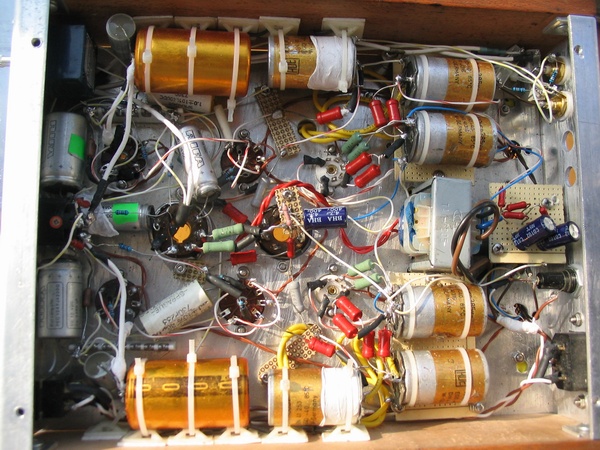

看起来,这里面更乱,不过,还是没有噪声啊

经验
1、双电源
2、扼流圈
3、一点接地
4、信号通道用屏蔽线
5、灯丝电位抬高

不足之处,由于6c19那台太热,于是将这台6n6的静态电流调的小了点
回复 支持 反对

使用道具 举报

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 10:36:40 | 显示全部楼层
大八角的双三极管,包括6N5P 6N13P,还有令人惊讶的6N8P
6N5P/6N13P国外型号包括6080,6as7gt等。大电流很适合推低阻耳机。不过,输出阻抗稍低,但理论上计算是一回事,实际应用是另外一回事——据上述线路的作者讲,推低阻耳机时,频响仍然可以下潜很低,可能是因为大电流和大输出电容的缘故吧。

6N8P也可制作耳放?HEADWISE上有这样的线路,顺带说一下,12AU7的耳放线路也有,虽说输出阻抗不太匹配,但,作者称可以很大程度上改善低阻耳机的“硬腔”。

说到6n8p的耳放线路,以后有机会会提到不同的线路。
回复 支持 反对

使用道具 举报

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 10:38:08 | 显示全部楼层
上三极管差不多了,下面该单三极管了
第一个:6C16
小巧的外观,稳定的性能,低噪声高跨导,可以说是制作耳放的不二选择,我奇怪为什么没有人用它来制作,我没做过,以后试试看。此管双管并联阴极输出,不仅可以获得很低的阻抗,而且静态电流也高达40MA左右(标准电路)。需要说明的是,虽然也是小九脚,但该管高度却比6N11还要小,独特的设计,是该管抗震性能很好,我估计原来用在航空上的。

第二个/组:6C3 6C4
这两个管可谓兄弟,不仅标准电路一样,而且性能曲线完全一样,只不过6C3为阴地三极管,6C4为栅地三极管,高跨导,电流比6C16要低,双管并联做阴极输出,也可以获得30MA左右的电流。

第三个:6C12
低噪声宽频带(其实上述几个单三极管都是宽频带),电流稍小。

第四个:6C19
与6N5P/6N13P一样,主要用途为电压调整,但作耳机放大,可以获得很大电流,相信比大八角的双三极管更胜一筹吧。——也确实如此,看到国外网站上,讨论说道,中国和苏联有一种6c19的电子管,比那些双三极电源调整管更好,想想也是,两个电子管独立封装。

使用单三极管制作耳放,隔绝了双三极管在同一管内之间的相互干扰,但同时带来了一个问题,就是管子太多,耳放一般都很小巧,因此,这也限制他们使用的一个问题。另外,价格是个麻烦的问题,我看到这些管子的价格相差很大,如6C3从5~25元都有,可能是对这些管褒贬不一的结果吧。
回复 支持 反对

使用道具 举报

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 10:40:58 | 显示全部楼层
  该说一下自己制作的6c19了

电子管组合:双电源6z4*2+6n8p+6c19*4wcf

主要特点:
1、双电源,双变压器、双扼流圈、双6z4整流,一个声道一套电源,彻底隔离,互不干扰
2、6c19wcf输出,推力强劲
3、6h8c共阴极放大,胆味十足
4、发烧元件制成:自锁型耳机插座、ALPS电位器、摩洛丽军品电容+Kendeil金字电容整流滤波(都并联了ec1uf和mp3 0.1uf的电容),飞利浦、EC、西门子MKL耦合输出
5、优选线路,制作认真,一点接地与母线接地,噪声极低,音质很好,曾用来推低阻qp160和自制高阻抗300ohm耳机,都毫无问题


电源

一个声道一套电源系统,彻底隔离
双变压器db-45-7912型,计划经济时代的电源变压器,质量很好,总功率达到90w(实际上更高,因为市场经济的产品很难与计划经济时代相媲美,至少相当于现在的100w以上)
双6z4整流,双扼流圈38h80ma(日升牌,也算小有名气的广东牌子)
每套电源滤波为意大利Kendeil金字(这个品牌是欧洲名牌)150uf,加上AeroM(这个可是大名鼎鼎的摩洛丽军品电容,相信大家都了解),每个电解上都依次并联上ec1uf和老wima mp3 0.1uf的无极电容(由此可以体会本人对音质的良苦用心),这种做法也是改善电源反应速度的经典做法,6h8c屏极退藕使用了日本金字电容,也是每声道一个(因其体积小,机壳里面已经满满的了);使用ec电容取其音色中正,而mp3虽然一般很少有人注意,但实际上是在wima(红色仙丹)系列中最有胆味的一种,速度比mkp10要慢些,韵味足些——建议朋友都可试一试这种电容


放大

采用6h8c(老南京)共阴极放大+6c19wcf输出
每声道总静态电流在60~70ma,工作一两个小时后,变压器和扼流圈等很热——所以,发烧型了——但还没有到烫手的程度,因此,使用时请注意通风降温——有人认为,发热的才更有胆味,比如甲类功放——本级也是工作在甲类,之所以发热量大,关键在于——大家想一想,四个6c19(这类管子可是发热大户,用来电压调整的,最大屏极耗散功耗高达11瓦!灯丝电流为1a),七支管子在一个机箱里,难免不发热了

关于耳放线路再补充一下

6c19的内阻很低,仅300ohm,一般常见6n3/6n8p/6n11+6c19阴极输出,这台将6c19接成wcf线路,恐怕很少有人这样做,但好处是明显的——其一,在不增加电流的情况下,输出阻抗降低一倍;本机末级电流达到60ma左右,大家使用这个公式可以计算一下 Pw=静态电流平方*负载阻抗(耳机标称阻抗)/2,看能不能达到你的要求;其二,与阴极输出相比,wcf输出端的高电压(本机差不多在100v左右),将进一步提高你的耳机表现——这就是为什么很多阴极输出要垫高电压(通过增加电阻)的原因了

而且,本机采用了大环反馈,用120k电阻搭成反馈线路,进一步降低了输出阻抗,并对音质产生正面影响,较低的输出阻抗不仅可以适应你的低阻耳机,而且也可使你的高阻耳机得到进一步的发挥(国外曾有文章说,较低的输出阻抗,对于高阻耳机,可以使低频潜得更深些)

6h8c为6n8p的前苏联型号,公认老南京的6h8c是6n8p系列管子中性价比很高的管子,共阴极放大是最具胆味的线路
回复 支持 反对

使用道具 举报

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 10:45:25 | 显示全部楼层

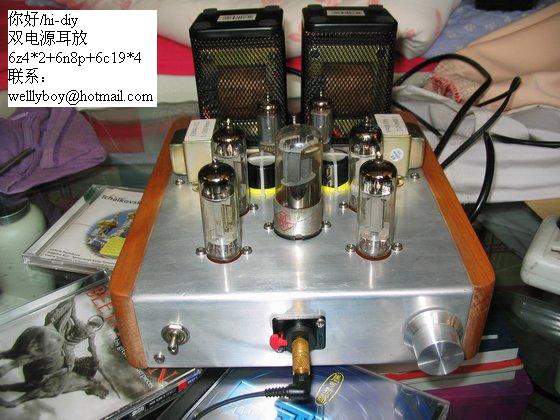

外观图

这台机器也是一次成功
回复 支持 反对

使用道具 举报

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 10:51:12 | 显示全部楼层

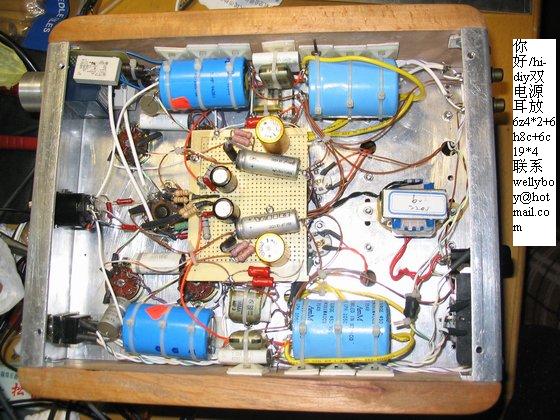

这台内部恐怕是最顺眼的了,呵呵
回复 支持 反对

使用道具 举报

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 10:54:57 | 显示全部楼层

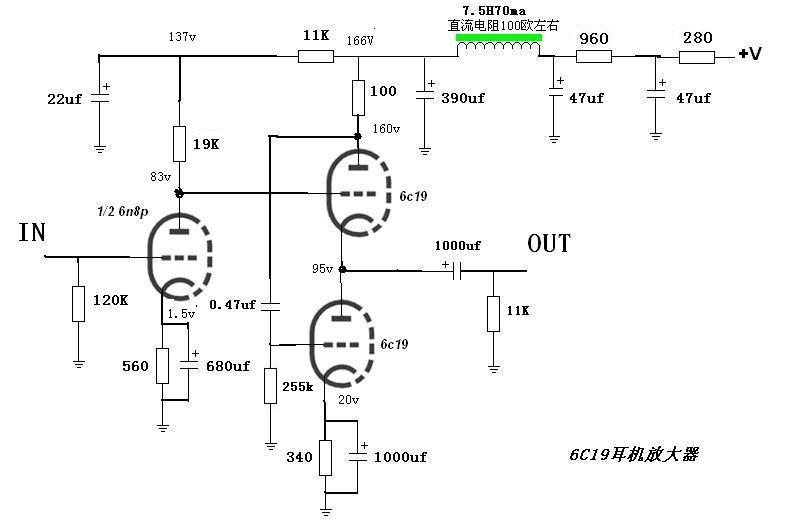

线路图

先用leolss兄弟的图吧,对了,leolss兄弟,有些网站已经开始转载你这张图了,请注意
回复 支持 反对

使用道具 举报

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 10:57:11 | 显示全部楼层
  四极管
6P1
众所周知的管子,价格低廉,量大而广,只是内阻太高,推高阻耳机较为适合——只是问题在于,高阻抗耳机一般都更贵,谁还会用6P1呢?当然,使用变压器输出,可以获得良好的匹配,且声音更好听,价格也不贵,问题在于很难找到很好的变压器,话又说回来,在这价位上,也是很不错了。综合素质而论,6P1还是很不错的,国内不少耳放(套件)用它。

6S6
冷僻的管子,但很低内阻(8K),高跨导(高达34MA/V),使6S6成为四极管中最适合制作耳放的管子之一。曾经有人讲用它推K501不太好听,不过,推低阻耳机应该是非常好的选择。高阻耳机的话,关键在于调声和电源——个人以为,任何管子都可以出好声,关键在于上述两个问题。若使用WCF形式,不仅可以使6S6推更低阻抗的耳机,如16OHM,而且可以大大改善阴极输出器的缺点。

四极管还有很多可以做,因为耳机阻抗较高,实际上,几乎所用的四极功率管都可以使用,如果用变压器输出的话,那么基本上就没有什么限制了
回复 支持 反对

使用道具 举报

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 11:01:51 | 显示全部楼层
  已做好,但还有些噪声的6s6
近来忙于工作,一直没有动手
听起来,除了噪声,感觉韵味比6c19,6n6都要足

(要命,图不能上传了)
回复 支持 反对

使用道具 举报

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 11:03:16 | 显示全部楼层
五极管
6P14 6P15 6p9p
与6P1相比,更低的内阻,更高的跨导,使他们的身影在耳放中较为常见,尤其是6p14
近来发现,6p9p是非常不错的管子,而且,用的人不多,准备做几台听听

6J9 6J23
没见人用他们做过,因为一般认为,与三极管相比,这些五极管的噪声太大了。不过,高跨导是吸引人的地方,6J23的双阳极设计,使其跨导更高,电流更大。
回复 支持 反对

使用道具 举报

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 11:04:25 | 显示全部楼层
七极管
上面讲的三极管、四极管、五极管应用于耳放之中,都是采用OTL形式,七极管应用到耳放中,一个最大的优点在于所用电子管更少,(不包括整流管)两个就够了

可以参考samyang兄弟和宝尔镇的套件
回复 支持 反对

使用道具 举报

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 11:14:09 | 显示全部楼层
以上说的管子,大多数用于otl输出的管子,用变压器输出,那选择几乎没有限制了,不过,我认为,变压器输出虽然功率大,但要做好,很难,因为,低频和高频往往难以兼顾,所以,我还是觉得otl的比较好,只要电源变压器功率充足,otl方式就能达到较好的低频要求,而且,otl方式比变压器输出更容易普及

说到otl输出方式,电子管耳放一般有两种形式,其一为阴极输出,这种普遍采用,因为用管较少,又能取得不错的阻抗匹配,另一种就是wcf。自己心得是,wcf比阴极输出更容易控制噪声,阻抗低一半,电流却不增加。但是,wcf也有自身的缺点,最大缺点就是,要多两个管子,成本肯定要上去,而且,电压也有要求,比阴极输出要高些。
虽然看起来wcf是pp的样子,但却是工作在甲类,而且下面的管子还起到了恒流源的作用,要追求韵味,阴极输出似乎还要比wcf韵味更足些
回复 支持 反对

使用道具 举报

50

主题

489

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2002-12-3
 楼主| 发表于 2005-6-28 11:22:43 | 显示全部楼层
关于电源

电子管耳放虽然输出功率不大,但对电源的要求却很高,因为往往胆耳放都工作在A类,要求比AB、B类更高的电源储备。所以,在otl方式,要想获得好的低频响应,就必须增加电源功率的储备,至少一倍以上,才有可能得到改善,疯狂确实很好的选择,是在10倍以上!
虽然电子管是电压驱动元件,但对电流依然是有很高要求的,电源储备不足,低频就不可能出来。这就是大多数胆耳放听起来顺耳,但并不有力的缘故,所以,一谈到低阻耳机,大家就会想到用场效应管或晶体管。其实,一旦胆耳放获得了充足的电源,其效果是非常绝对是远远超越场效应管或晶体管。相信大家在变压器输出的胆耳放上已有此心得。
问题是,电子管要高压驱动,高的电流储备,想必场效应管和晶体管,必然带来更高的功率储备,想想一台3管或5管的电子管耳放,却需要200~300w的变压器,是不是难以接受?然而,这确实能带来意想不到的改善。otl的方式,由于式电容输出,可以做到很高的高频,而地品却往往难令人满意,如果大家用心在电源上下功夫,相信必有收获。
回复 支持 反对

使用道具 举报

84

主题

4345

帖子

74

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
74
注册时间
2003-6-3
发表于 2005-6-28 14:34:17 | 显示全部楼层
下面是引用你好于2005-06-28 10:54发表的:
线路图

先用leolss兄弟的图吧,对了,leolss兄弟,有些网站已经开始转载你这张图了,请注意


不会吧,这张图有点问题哈。(没画负反馈)哈哈。
回复 支持 反对

使用道具 举报

1

主题

42

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2005-6-14
发表于 2005-7-1 06:01:47 | 显示全部楼层
仔细拜读,看来下了功夫.
想请教楼主FU50可以做阴极输出吗?有图吗?
回复 支持 反对
