[其它] DAC朝圣之路斩获Chord HMS & TT 2(介绍篇)

[复制链接]

155

主题

204

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2017-7-12
发表于 2019-4-22 11:01:06 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 MaxDigital 于 2019-4-25 13:58 编辑


朋友准备选一款对口的DAC,前面测试了Mytek Brooklyn,Ayre QX-8,Denafrips终结者以及IFI PRO IDSD。这次评测的不是一个独立的DAC,而是一个DAC、耳放和升频器(全新的设备,目前没有很好的中文翻译)的组合。老牌英国公司CHORD的最新HUGO TT2和HUGO M的组合,后面我们简称为TT2和HMS。其实早在2017年展销会上就被CHORD的Blu MKII和DAVE的组合所种草,即使当时试听的环境不是很理想,但我任然能够体会到这套组合的出色表现。不过大家知道Blu MKII和DAVE的组合没有一个土豪的家底估计是买不起的。

不到一年的时间,CHORD很快在18年3月慕尼黑HIGH END峰会上推出了HUGO TT 2(参考价5795美元),同年7月在伦敦CANJAM峰会上推出了HUTO M Scaler(参考价4995美金)。当然这样的价格也超出很多朋友预算,但是这个价格非常接近朋友想替换并且使用了很久的Ayre QX-5,盘算着转手后预算就够了。

凑巧的是参加上海音响会的时候,非常有幸的参加了HUGO M Scaler的发布会,由CHORD电器的数字设计顾问Rob Watts主持。会后得以有幸和他详细探讨了HMS的创新理念和设计哲学。在我感叹这项技术的精妙之时,也被Watts对音乐和在追求完美还原的每一步的进步上所付出的努力而折服。更为有幸的是,他们给我一个远离展厅的安静环境对TT2和HMS足足的听上了一个小时,当时只是简单的用自己的MACBOOK PRO作为音源进行试听并没有像我家里一样进行环境优化,但是我已经清晰的告诉我自己一定要找个时间仔细的对这套系统进行详细的评测。接下来就是漫长的评测设备的等待时间,全世界要评测这对设备的预约单堆积如山。幸运的是我的一个土豪朋友已经购买了一套设备,由于他要出国旅行所以非常慷慨的将这套设备借给我进行评测,同时还一并拿来了一些线材和配件。瑾以此文表达对你的慷慨大方的敬意。


TT2 不仅仅是数字解码器,它同时也是前置放大器和耳放,而且能够输出可观的功率。其实在现今的数值音乐世界里面,数字解码器已经成为整个播放链条中最为重要的设备,它的模拟电路、电源设计、时钟设计都是基础工作,甚至过滤器和DA转换程序的设计。

我们先来讨论一下DA转换(数模转换),TT2和CHORD的所有系列产品一样都是使用自家编程的FPGA芯片来完成这一处理,这个和很多市面上使用通用芯片的厂商就完全不同,不过我们知道市面上也有不少公司也是用FPGA技术,例如PS AUDIO。不过估计只有FPGA这几个字是相同的而言,不同的程序设计、不同的设计哲学都带来完全不同的体验。Watts的首要设计哲学,就是通过最少的时间误差来塑造最为精准的模拟信号波形。他的专利技术WTA(Watts时序)过滤器算法就是实现这一终极目标的法宝。目前该技术细节在市面上揭示的非常少,我们后面会用一个专题来试图研究具体的技术细节,大致思路就是使用强大的FPGA芯片,制作无限的tap来填充DA转换中的锯齿,通过sinc过滤器来实现这一目的。大家可以把它看做是无限的积分过程。

作为技术比较,我们可以来看看CHORD的产品线里面其实就是以TAP的长度来区别产品的等级。目前最新的产品线,HUGO 2和QUTEST实现了49152个TAP的处理能力,TT2实现了98304的处理能力,DAVE是164000的处理能力,而Blu MkII CD转盘和HMS都是100万TAP的处理能力。当然这个是第一阶处理阶段,二阶的数模转换还是有区别(Blu MkII CD转盘和HMS都是只能处理一阶必须配合二阶处理设备)。作为参考,DAVE拥有20单元的脉冲阵列,TT2裁剪到10个单元的脉冲阵列。

关于时钟问题,WATTS这样解释:我们基本上不考虑时钟的问题,因为它太复杂了。Jitter问题的复杂程度远远超出Jitter本身,因为不同DAC的架构对Jitter的敏感程度是完全不一样的。谈到播放源的Jitter的问题,我们使用了DPLL来进行消除,同时数码转换的脉冲阵列对Jitter并不敏感,同时我们使用的是主动交换单元带来的是极低的jitter。我们曾经测试去掉线路中的噪音优化器,把直流电源直接加载到脉冲阵列上,仅仅只有0.5dB的噪音变化,可以忽略不计。

供电和模拟输出部分,TT2使用的是15伏4安的开关电源,电源并不是直接进入系统,我们知道开关电源虽然效率非常高但是并不是线性输出会对系统产生非常大的影响。所以直流电源进入TT2后需要进行处理,这个处理模块是由6个超大电容和30个法拉第电容组成。这样的硬件家底使得TT2可以轻松的做到非常高效的输出:非平衡RCA高达7.3W RMS,平衡XLR可以达到18W(8欧阻抗)。这一输出已经达到了 Cavalli Liquid Gold的水平。意味着TT2可以直接使用XLR的非平衡端驱动平衡耳机,这点非常了得,而且非常实用。你几乎不可能用普通的DAC做到这点,因为通常输出界面的阻抗非常高导致不能有效的驱动耳机。例如我的参考DAC为 Ayre QX-5 Twenty DAC的平衡端的输出阻抗高达305欧姆,而TT2只有0.042欧姆可以轻松应对市场上的耳机。


列举一下TT2的一些特性:
  • USB输入:PCM支持到24/768, DSD支持到256(Dop)以及512(原始)
  • 双BNC输入:对接HMS的时候达到PCM输入24/768;
  • 作为DAC固定输出,作为功放的可变输出以及耳机模式;
  • 增益增减功能;
  • 4倍 cross-feed设置,个人觉得真的有用;
  • 4种过滤器设置,从冷到暖4级;
  • 耳机输出:1个3.5mm,2个6.3mm
  • 使用功放模式可以直接使用背后的XLR接口驱动耳机


现代的数字音乐中作用最大的应该是DAC(模拟时代功放可能要更重要一些),没有DAC你的耳朵是无法识别01010数字音乐的。在功能层面来讲,HMS是一个可选部件。但是一旦试用了这个可选部件以后,你就会体会到“可选”这个梗了。用上了就完全放不下!!!现在有很多公司卖TT2让后附送试听HMS,没有几个试了以后觉得是“可选”,都是必选。

从广义来说HMS是一个升频器--CHORD公司把他称作一个“独立的100万TAP数字升频器”,它的主要工作就是接收不同码率的输入,然后升频为不同码率的数字讯息到DAC.我们从Watts的架构上可以看到,使用这类架构的DAC都有两个WTA阶段。我们可以理解为如果TT2接上HMS以后就会将WTA1阶段的工作交个HMS完成。HMS会直接在输入的数字音频中加入100万TAP(准确的说是1015808个TAP),直接将TT2一阶段WTA1原本接近10万TAP能力提升10倍(前面我们说了DAVE才16万多TAP)。HMS会将升频后的数字型号通过双BNC头输出给TT2的WTA2的二阶段处理程序。

问题就来了,为什么要使用一个外置的升频器不像DS AUDIO直接做在一起呢?难道是为了多卖一份钱?请大家相信CHORD不至于做这种下三滥的事情。真实的原因在于,要完成如此高效、实时100级别的TAP填充,需要功率极高的FPGA芯片,HMS所使用的Xinlinx XC7A200T芯片具有740个DSP内核,工作峰值电流达到恐怖的10A(你们家的空调的工作电流是多少?),这样势必会对供电模块造成巨大压力,同时会产生巨大的底噪。独立的单元,我们可以使用独立的电源模块和机箱完全隔离这些不良噪音。同时模块化带来了很好的灵活性,HMS模块可以匹配从HUGO2/QUTEST到DAVE级别的DAC。前面买HUGO2的朋友可能会口水一地了。

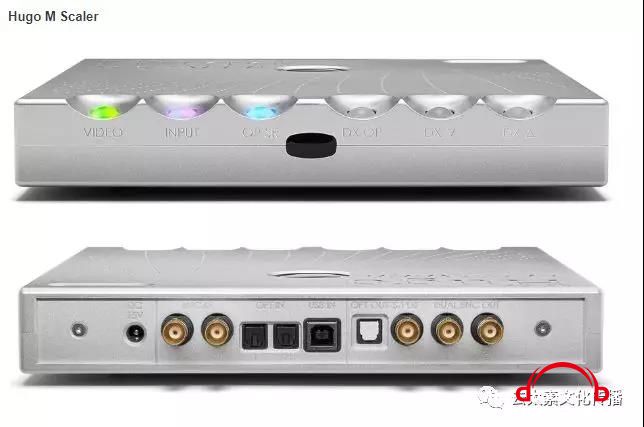

我们来列举一下HMS的特征参数
  • 2个BNC和1个Toslink S/PDIF输入,信号最高到24/192
  • 带有信号隔离技术的USB输入,支持24/384,双BNC支持到24/768
  • 优化码率选择功能


最后,HMS附送了一个和TT2一样的15V/4A的开关电源。事实上Watts先生出门就是带了一个12V的电池给HMS和TT2供电,作为移动数字播放设备(我想他是太爱他们了)可以放到他的公文包里。

如果你曾经有幸是CHORD的用户,你一定会非常熟悉设备上传承的精致圆润的按钮和颜色体系。因为CHORD向来的传统就是使用按钮显示的颜色来代表不同的码率。

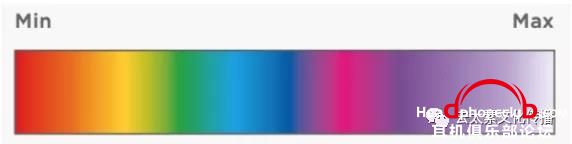

同样音量的大小也有相应的色谱

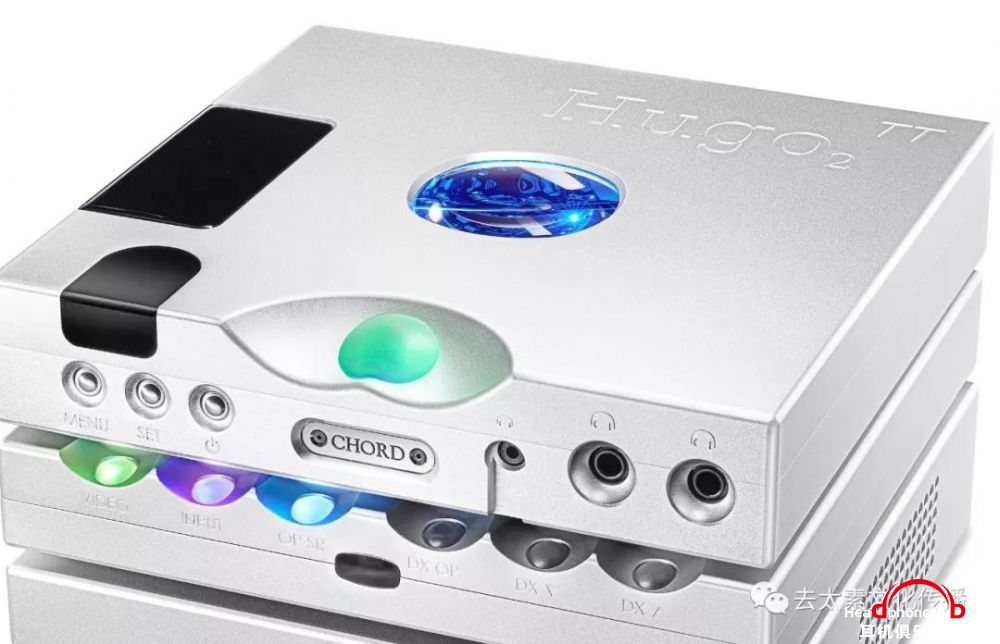

由于HMS和TT2有相同的尺寸所以非常容易堆叠在一起,CHORD的设备本身就是艺术品。建议在堆叠的时候把TT2放在HMS的上面同时稍稍向后稍稍挪一点,这样你可以非常方便的操作下面的HMS了。

开始的时候你会对颜色的标识有点摸不做头脑,但是一旦稍加适应以后操作还是非常顺手的。说实话,我不是特别的钟爱这样的设计,但是还好所有的灯光都可以控制亮度,所以很快我的注意力就会全身心的回到音乐上。我借来的这套设备是银色的,个人来说更喜欢黑色的。不过这个只是个人品味而已。

HMS的操作:
不断按OP SR按钮HMS会在以下输出模式间转换:
  • 红色:直通(没有任何升频)
  • 绿色:33.3万个TAP
  • 蓝色:25万个TAP
  • 白色:50万个TAP(单BNC),100万个TAP(双BNC)

作者:去太素
回复

使用道具 举报

34

主题

1620

帖子

20

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
20
注册时间
2009-3-9
发表于 2019-4-22 12:13:26 来自手机 | 显示全部楼层
声音怎么样
回复 支持 反对

使用道具 举报

155

主题

204

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2017-7-12
 楼主| 发表于 2019-4-23 13:55:25 | 显示全部楼层

接下来会有作者的测试篇和总结哦。
回复 支持 反对

使用道具 举报

8

主题

283

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2018-2-4
发表于 2019-4-23 14:35:47 来自手机 | 显示全部楼层
可以单买hms吗,当界面用
回复 支持 反对

使用道具 举报

4

主题

208

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-1-28
发表于 2019-4-23 17:34:31 | 显示全部楼层
想知道機背後的平衡端子真的可能推耳機?不會燒掉?
回复 支持 反对

使用道具 举报

155

主题

204

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2017-7-12
 楼主| 发表于 2019-4-24 14:08:38 | 显示全部楼层
z.gosh 发表于 2019-4-23 14:35
可以单买hms吗,当界面用

可以单买的哦
回复 支持 反对

使用道具 举报

8

主题

283

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2018-2-4
发表于 2019-4-24 19:36:12 来自手机 | 显示全部楼层
MaxDigital 发表于 2019-4-24 14:08
可以单买的哦

单买是不是用不了双bnc有点亏
