用科学理念做机架 简介VIBRATO by NSR R1

[复制链接]

62

主题

1321

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2013-2-1
发表于 2019-7-13 18:59:17 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x

今天抽空讲一下我们的机架的设计理念和制作工艺吧。 这个机架的设计是有我们自己的独特概念的,并且拿了专利设计的。由于代理过十几个外国品牌,对于不同品牌关于避震和消除震动对声音的影响理念都有比较深刻的了解,对于不同品牌互相之间的优缺点,我还是非常清晰的。在开发Model ONE的时候,我们就已经注意到机壳的避震对于声音解析力和声像的稳定度都有非常大的影响。如何隔绝外界震动对机器声音的影响,也是摆在产品研发部门面前的一个重要课题。


在产品开发的初期,团队对pcb设计和元件的筛选非常注重,但是声音却一直达不到自己的要求,除了在线路和线路布局零件选配上下功夫外,给它们一个良好的工作环境也非常重要!于是,最终产品的Model ONE的机壳是一个完全密封的完全惰性的,由不同物料组成的组成的避震平台。密封的好处是让所有的元部件都有一个完全一样的温度空间,且不会有外界灰尘与湿度等对零部件对物理影响;惰性平台对于抵抗外来的振动影响起了一个关键的作用。


由于M1的开发过程所理解的对于避震的实践和理解,让我们有了开发真正可以让音响器材得到充分发挥的避震平台的想法。所以在前年终于诞生了几个不同型号的避震平台,其中一个就是这次音乐欣赏会里使用的R1机架了

富盛网站  fshifi.cn     富盛音响微信号:fshifipt
回复

使用道具 举报

62

主题

1321

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2013-2-1
 楼主| 发表于 2019-7-13 19:02:59 | 显示全部楼层

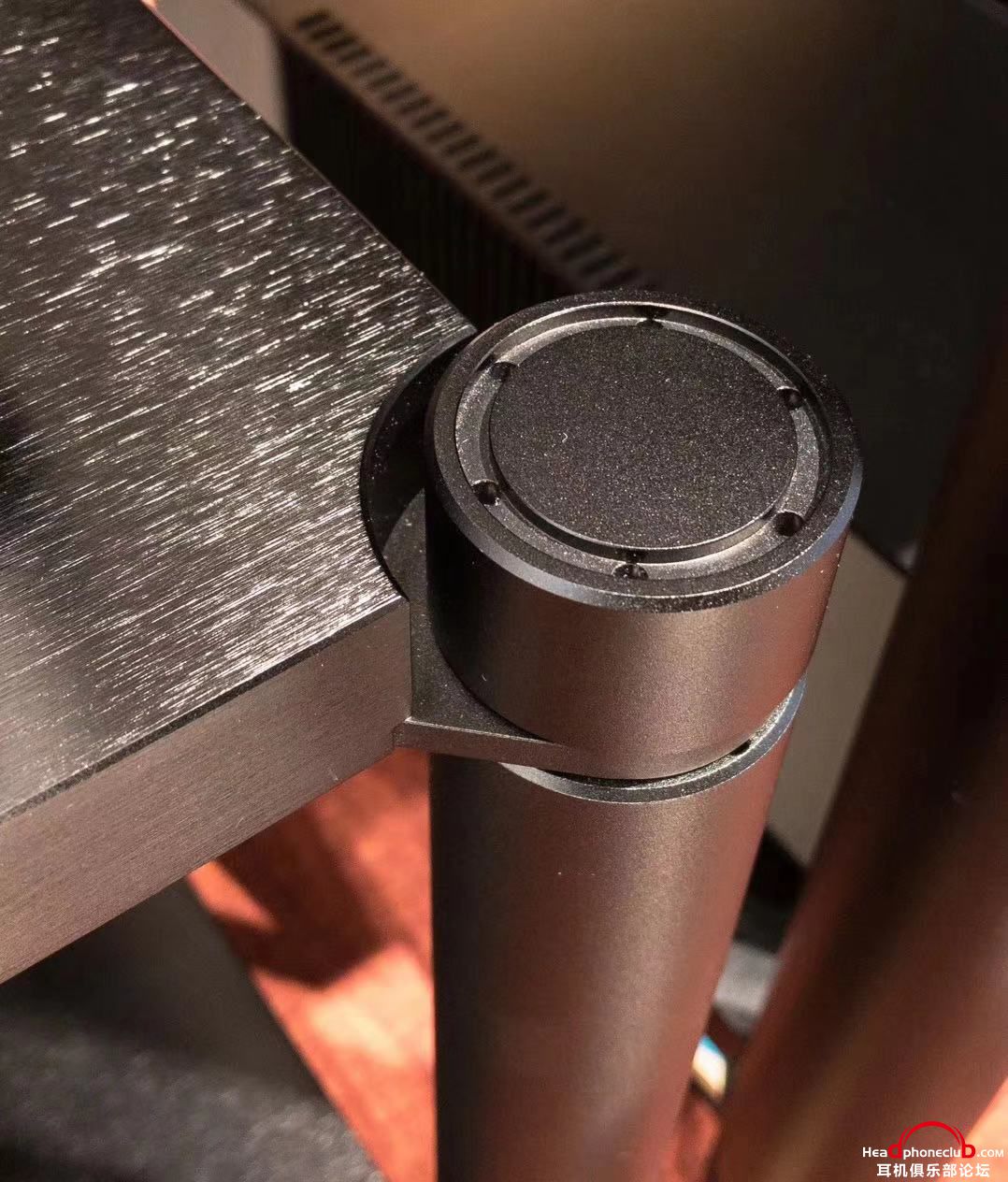

从上面的结构图,我们可以看到R1的组成构件,简单来说可以分成三大部分:1,脚钉和垫片部分;这一部分是对地耦合的关键部分。从地面传来的震动首先经过青铜合金和特殊材料组合起来的垫片,然后传到不锈钢材料的尖钉结构,由于压强的关系,绝大部分的地面震动能量就在这个组合里转换成了热量并被铜垫带走。


第二部分是支撑支柱和支撑层板的支撑件,它们是由整条6061t6铝合金材料和特殊定制的垫片加工而成,主要有两大功能,1.维持不锈钢钉脚的垂直向下,使抵御地面震动的效率最大化;二隔离剩余的地面震动继续传到放置音响器材的层板。


值得一提的是支撑件和支柱之间是靠特殊定制的垫片把震动隔离的,两者之间没有硬连接。由于支柱的加工精度是0.02mm,所以只要钉脚的调整让其中一层层板保持水平后,所有的层板都会处于同样的水平状态.


第三部分是用整件特殊配方和退火工艺制作的铝合金层板;阳极氧化加硬使其表面有着很强的硬度。0.02mm的加工精度使得音响器材有着完全水平的工作平台。由于特殊的退火工艺,使得这块层板具有异乎寻常的抵御微细震动的内应力状态,所以对于非常讲究使用平台的高级音响器材,这就是一个得以完全发挥的好平台。
富盛网站  fshifi.cn     富盛音响微信号:fshifipt
回复 支持 反对

使用道具 举报

62

主题

1321

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2013-2-1
 楼主| 发表于 2019-7-13 19:05:28 | 显示全部楼层

我们在测试材料和设计时都是用了振动测试平台来决定最终的设计和材料组合,以下是R1三层机架在最顶层的测试数据,数据表明除了极低频(0.1-2)hz这个震动有一点较大的峰值以外,其余到400hz的频段都有着极佳的物理隔离!在20hz附近只有0.0003个重力加速度的峰值而且频率极窄.

由于这个机架自己有着很低的自身谐振和很高的物理震动隔离特性,所以我们把R1命名为低谐振机架

富盛网站  fshifi.cn     富盛音响微信号:fshifipt
回复 支持 反对

使用道具 举报

62

主题

1321

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2013-2-1
 楼主| 发表于 2019-7-13 19:25:20 | 显示全部楼层



层板有铝合金和芬兰桦木甲板两种材料可供选择。

富盛网站  fshifi.cn     富盛音响微信号:fshifipt
回复 支持 反对

使用道具 举报

1

主题

150

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2007-2-12
发表于 2019-7-13 19:54:19 | 显示全部楼层
不如直接标上对20到500hz以内有多少隔离度
回复 支持 反对

使用道具 举报

176

主题

1万

帖子

120

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
120
注册时间
2012-9-23
发表于 2019-7-13 20:26:10 | 显示全部楼层
麻烦提供一下外形尺寸和层高,层高有几档可以选择,谢谢。
回复 支持 反对

使用道具 举报

10

主题

188

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2011-12-26
发表于 2019-7-13 20:27:42 | 显示全部楼层
价格??
回复 支持 反对

使用道具 举报

19

主题

1253

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2013-5-11
发表于 2019-7-13 20:30:46 | 显示全部楼层
这个型号和上级型号的机架。效果如何自己没用过不敢乱说。但是看到实物对其制作的工艺水平绝对竖起大拇指称赞。特别是上级型号碳纤的制作水平,个人觉得比国外的也要好。如果以后自己换机架。必定首选富盛的碳纤机架。
收不住狂躁的心情
回复 支持 反对

使用道具 举报

7

主题

103

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2019-3-18
发表于 2019-7-13 21:03:10 来自手机 | 显示全部楼层
想试试
回复 支持 反对

使用道具 举报

62

主题

1321

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2013-2-1
 楼主| 发表于 2019-7-13 21:25:11 | 显示全部楼层
阳光枫林 发表于 2019-7-13 20:26
麻烦提供一下外形尺寸和层高,层高有几档可以选择,谢谢。

请稍候
富盛网站  fshifi.cn     富盛音响微信号:fshifipt
回复 支持 反对

使用道具 举报

62

主题

1321

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2013-2-1
 楼主| 发表于 2019-7-13 21:26:33 | 显示全部楼层

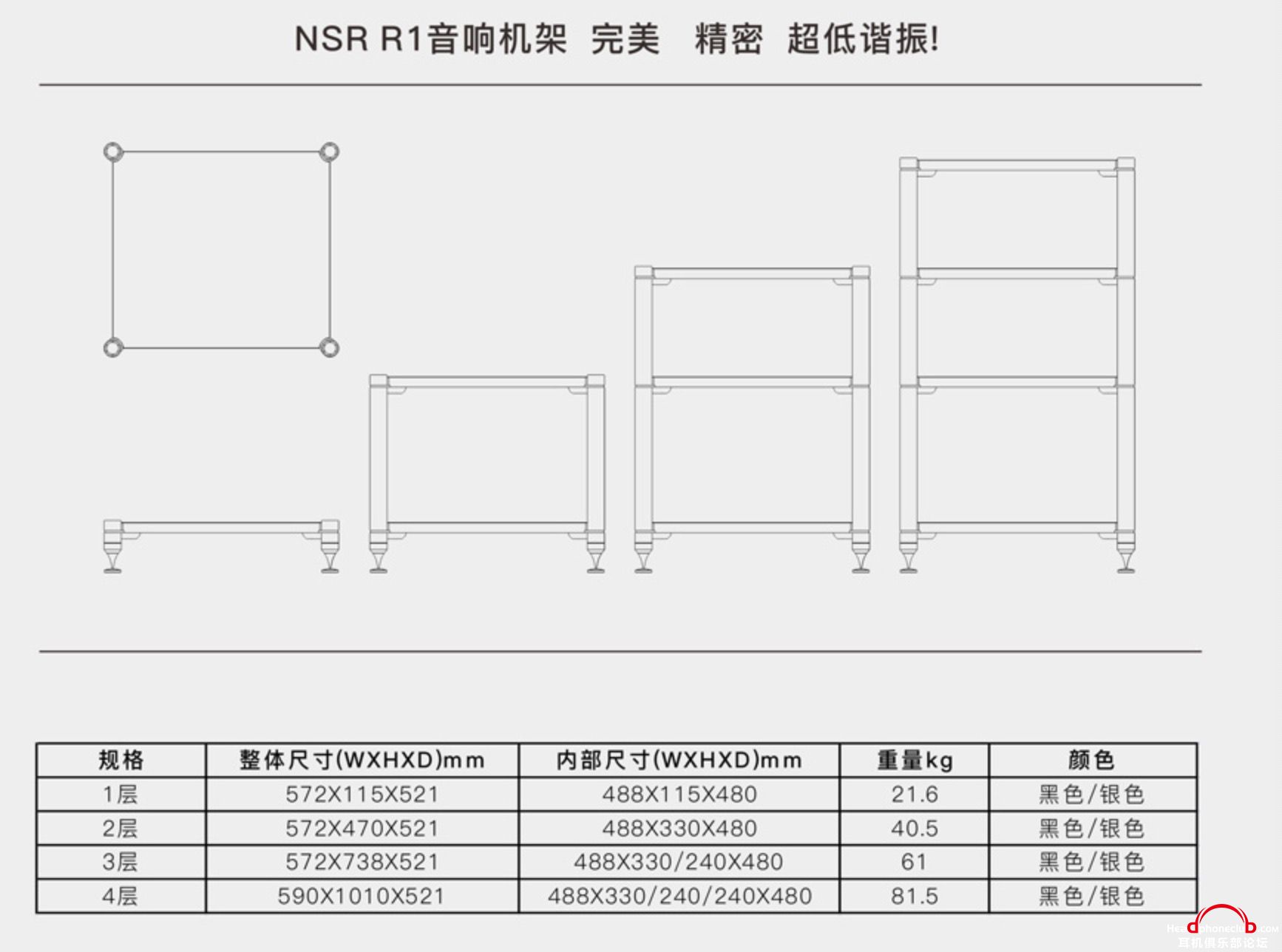

这是基本尺寸,可按照客户需求定制不同的尺寸。
富盛网站  fshifi.cn     富盛音响微信号:fshifipt
回复 支持 反对

使用道具 举报

62

主题

1321

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2013-2-1
 楼主| 发表于 2019-7-13 21:32:51 | 显示全部楼层

在广告上已经有写明实际销售价格,谢谢。
富盛网站  fshifi.cn     富盛音响微信号:fshifipt
回复 支持 反对

使用道具 举报

62

主题

1321

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2013-2-1
 楼主| 发表于 2019-7-13 21:33:13 | 显示全部楼层
joyblack 发表于 2019-7-13 20:30
这个型号和上级型号的机架。效果如何自己没用过不敢乱说。但是看到实物对其制作的工艺水平绝对竖起大拇指称 ...

谢谢支持和鼓励。
富盛网站  fshifi.cn     富盛音响微信号:fshifipt
回复 支持 反对

使用道具 举报

62

主题

1321

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2013-2-1
 楼主| 发表于 2019-7-13 21:34:05 | 显示全部楼层

请问是在什么地区的发烧朋友?我可以帮您查一下当地有没有经销商。
富盛网站  fshifi.cn     富盛音响微信号:fshifipt
回复 支持 反对

使用道具 举报

323

主题

1万

帖子

66

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
66
注册时间
2001-11-21
发表于 2019-7-13 21:41:39 | 显示全部楼层
老板,我只MAGNEPAN MG1.7都是你度买的,有没靓价?我只要2层就够了3层又是咩价?要不我明日下午去铺头问问?
