[其它] 靓声一彻从电源专线开始---实例打造几间音响室专线案例!

[复制链接]

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:06:27 | 显示全部楼层

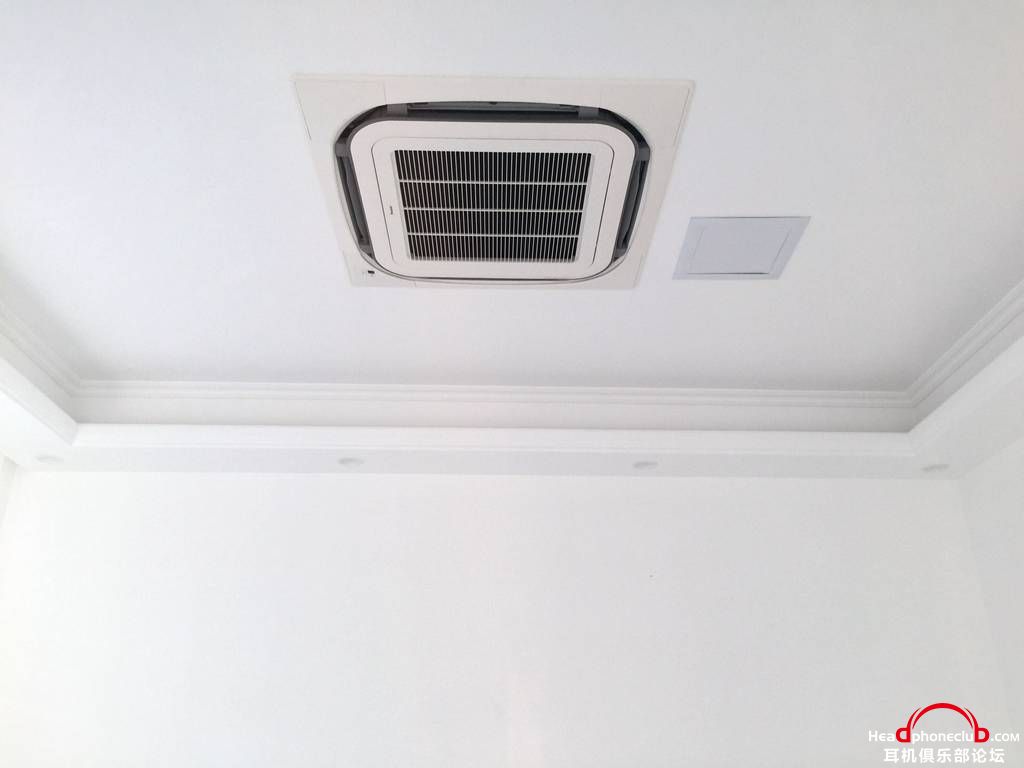

吊好顶部,装好空调,装好排气系统,加入吸音防震材料,做好地板,灰好墙面,准备装插座。
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:06:46 | 显示全部楼层
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:11:12 | 显示全部楼层
本帖最后由 乐林8t 于 2019-11-10 21:00 编辑

双层中空密封玻璃窗对声音比较好。环境四周做好,是这样子的,一整理干净,还是比较美的。
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:11:25 | 显示全部楼层
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:14:41 | 显示全部楼层
本帖最后由 乐林8t 于 2019-11-10 21:00 编辑

为了靓声,为了隔音,设计双重密封推拉门。推拉门效果比较理想。
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:26:43 | 显示全部楼层
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:27:04 | 显示全部楼层

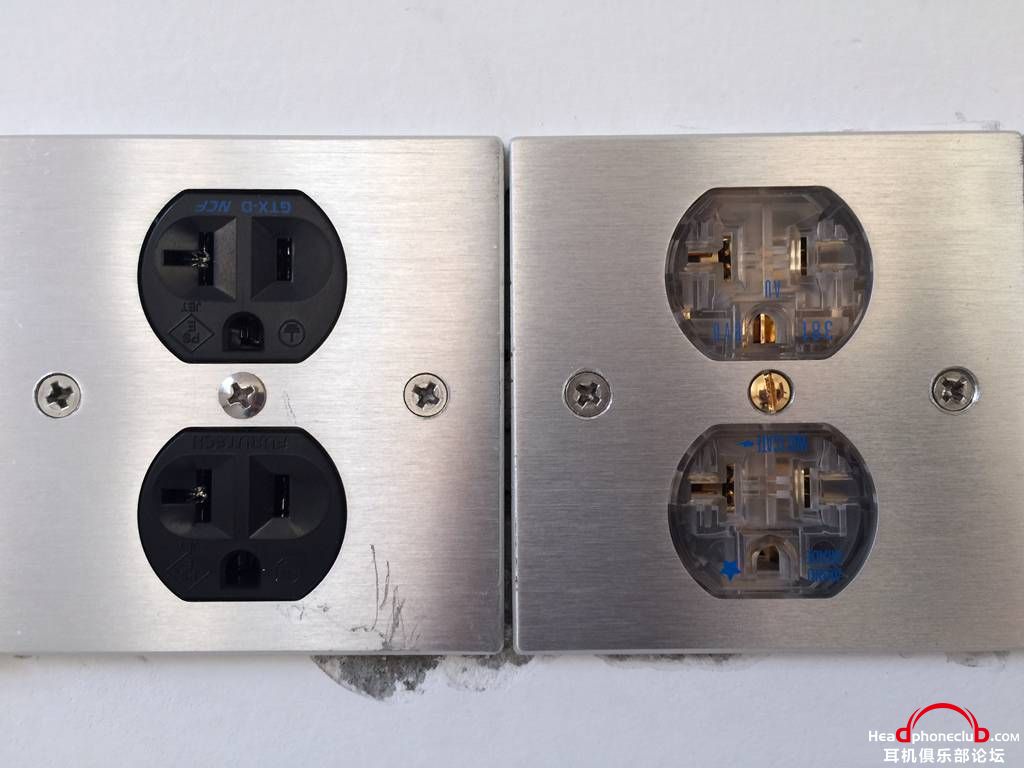

装好插座:美国威记 WATTGATE 瓦特 EVO 381AU 镀金电源插一只供后级专用。新款旗舰古河墙插 Furutech GTX-D NCF 纳米晶体镀佬电源墙插座二只供CD和前级用。美国Cooper库柏 IG8300 -196度冷冻处理电源插座二只。美国PS AUDIO 镀铑插座二只。
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:27:58 | 显示全部楼层
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:42:19 | 显示全部楼层

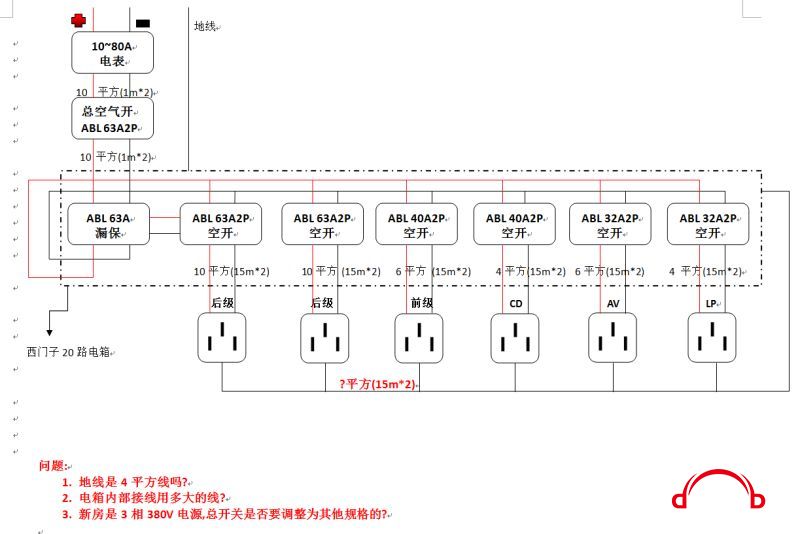

简单施工图纸,分三组线接入墙插座。
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:46:56 | 显示全部楼层
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:47:20 | 显示全部楼层
分开细一点的,可采用多组空开分相,分组,到不同的插座上,这时英国倍耐力电线可以用不同的线径施工,到时候可以比较而用之,备有后路可行性高。
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:56:37 | 显示全部楼层
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 11:56:55 | 显示全部楼层
实例三:

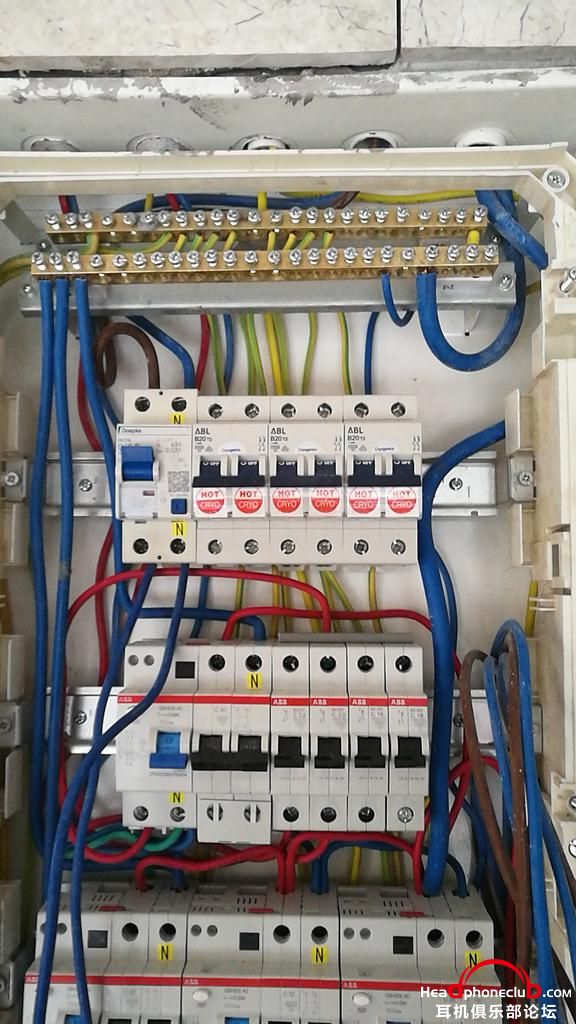

第三间是专用于HIFI音响的电源专线,家庭影院杜比全景声的专线,KTV卡拉OK的点歌专线,三样要备份做好。从电表下面引独立的10平方英国倍耐力pirelli防阻燃电线上到三楼听音室门后,装入电箱。照明和音响独立用德国ABL漏电保护开关+德国ABL空气开关,分组接入墙插座上。

HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

50

主题

3302

帖子

132

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
132
注册时间
2005-4-8
QQ
 楼主| 发表于 2019-10-29 12:00:11 | 显示全部楼层

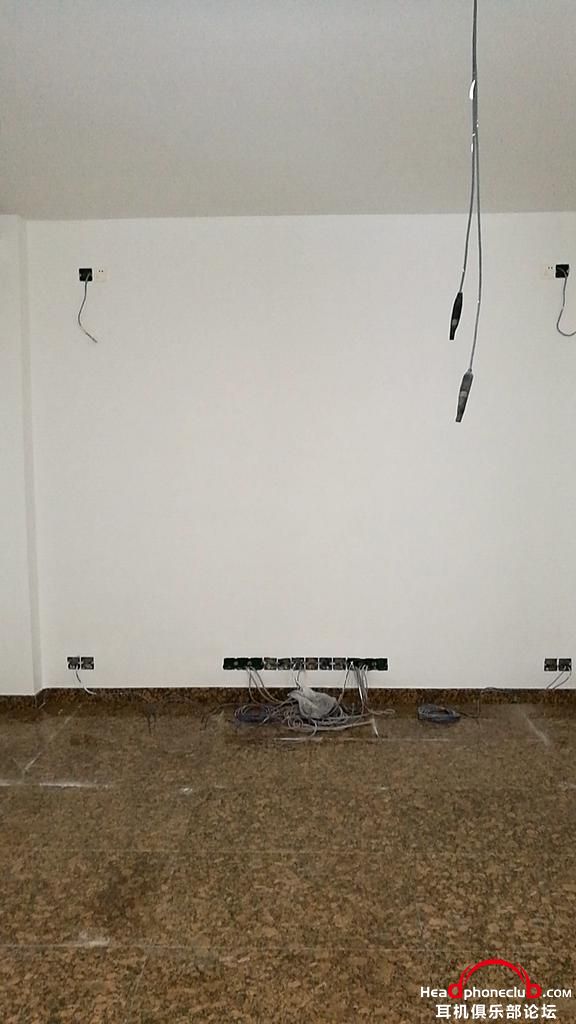

顶部备有两条8K高清HDMI光纤线,配8K高格式,免除后换,备投影仪用。
HIFI是个无底洞!淘宝http://shop59420056.taobao.com/
回复 支持 反对

使用道具 举报

340

主题

3421

帖子

9

积分

认证商家

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

积分
9
注册时间
2013-10-23
QQ
发表于 2019-10-30 16:51:25 | 显示全部楼层
这就是专业
上海市黄浦区中山南路1820号丽影音响广场1楼109馆,13817565572
淘宝店铺:https://mxhifi.taobao.com
官网:www.mxhifi.com
