靓声一彻从电源专线开始---实例打造几间音响室专线案例！

乐林8t

交易区新帖推荐

乐林8t

慢工细活，接好，准备接入音响专线。

乐林8t

给一个整齐施工专线案例给您看看。施工案例8。

乐林8t

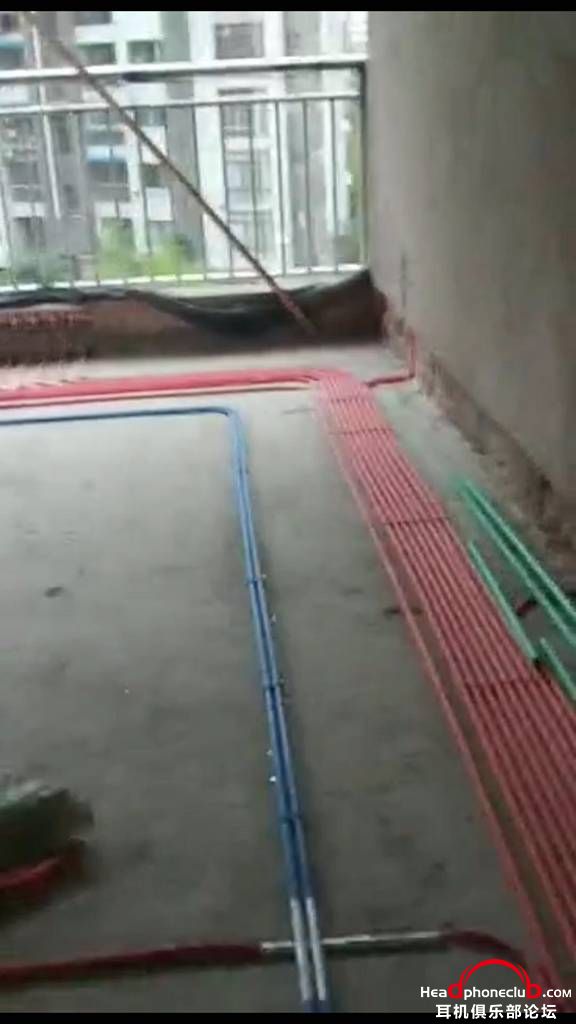

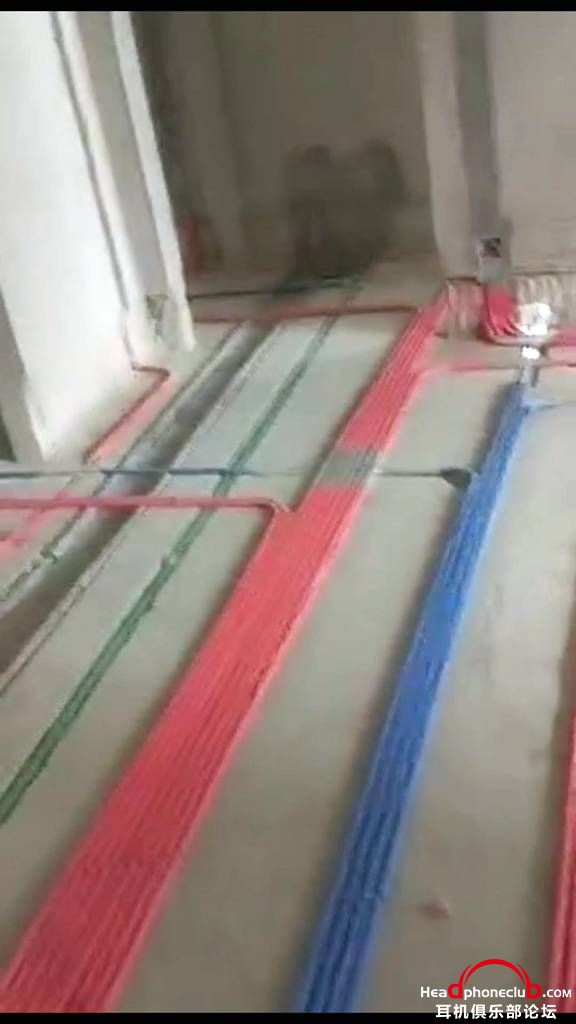

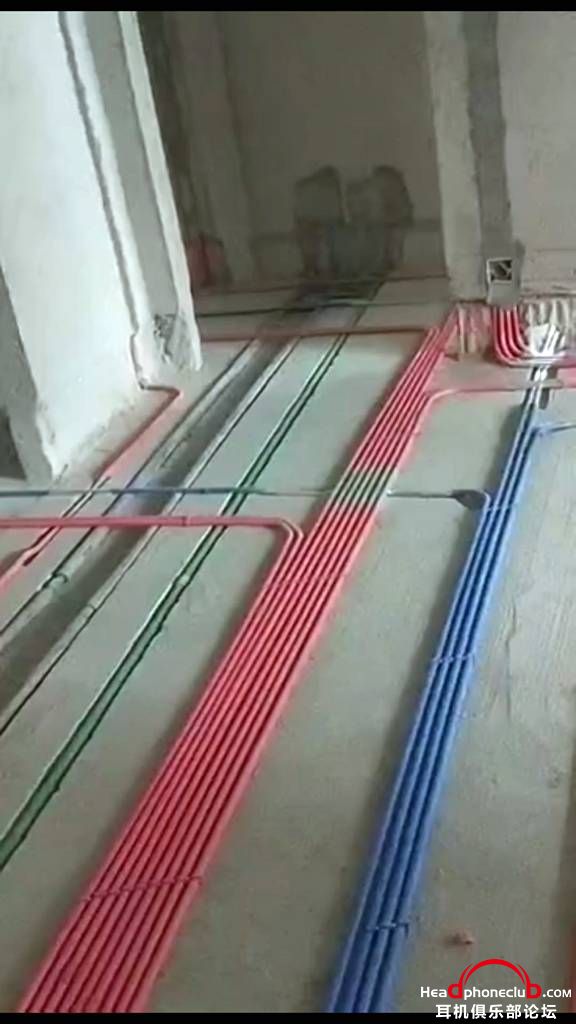

施工案例八：音响专线独立电箱，家用电器独立电箱。音响专线和家用线管独立分开，各行其道，直行走线，不相干扰。

hdsc

乐林8t 发表于 2020-4-4 21:41
实例八：
新听室音响专线改造：独立在听室门后用铝电箱引入6组独立音响专线用的电箱，用英国老款倍耐力六 ...

谢谢分享！
弱弱的问一句：
分成6组4平方、6平方专线引线到音响专线6只插座上的做法
和1组10平方分专线，再用4平方、6平方引线到音响专线6只插座上的做法相比，
施工区别很大，实际听音效果区别大吗？

pkj66

谢谢分享！

乐林8t

hdsc 发表于 2020-4-12 17:36
谢谢分享！
弱弱的问一句：
分成6组4平方、6平方专线引线到音响专线6只插座上的做法

独立六组会好点，地回路无多大的干扰。

hdsc

乐林8t 发表于 2020-4-12 21:29
独立六组会好点，地回路无多大的干扰。

谢谢解答！
估计我的木耳朵听不出这个变化，不过多花个千元图个精神卫生也值

乐林8t

pkj66 发表于 2020-4-12 18:07
谢谢分享！

不客气

乐林8t

hdsc 发表于 2020-4-12 23:47
谢谢解答！
估计我的木耳朵听不出这个变化，不过多花个千元图个精神卫生也值

如果能力有的，可以一次做好点，虽然开始您耳朵听到明显，但是煲透后，您的耳朵会越来越灵了。通过不断地听，人听感会很灵的。

hdsc

乐林8t 发表于 2020-4-13 20:54
如果能力有的，可以一次做好点，虽然开始您耳朵听到明显，但是煲透后，您的耳朵会越来越灵了。通过不断地 ...

谢谢您的建议！

我设想相对简单些，
1、电表到2个配电箱，各引1条专线；
2、配电箱到音响区域，前级与功放各引1条支线；
3、音响专用地线（必要性还不是很理解）

乐林8t

hdsc 发表于 2020-4-13 21:52
谢谢您的建议！

我设想相对简单些，

不客气，多交流。

乐林8t

实例九：
彻砖重新打造听室音响专线改造：独立在听室门后用12位铝电箱引入6组倍耐力音响专线。用英国老款倍耐力十六平方，六平方，四平方，分成6组专线引线到音响专线6只插座上。接入好的德国ABL漏保1+ABL63A2P到32A2P空开6只分组，然后引线到音响室铝镀层底合，日本明宫+古河插座上，简单明了，方便快捷。完工。
设计图纸如下：比例尺寸很好。

乐林8t

配备12位铝电箱

乐林8t

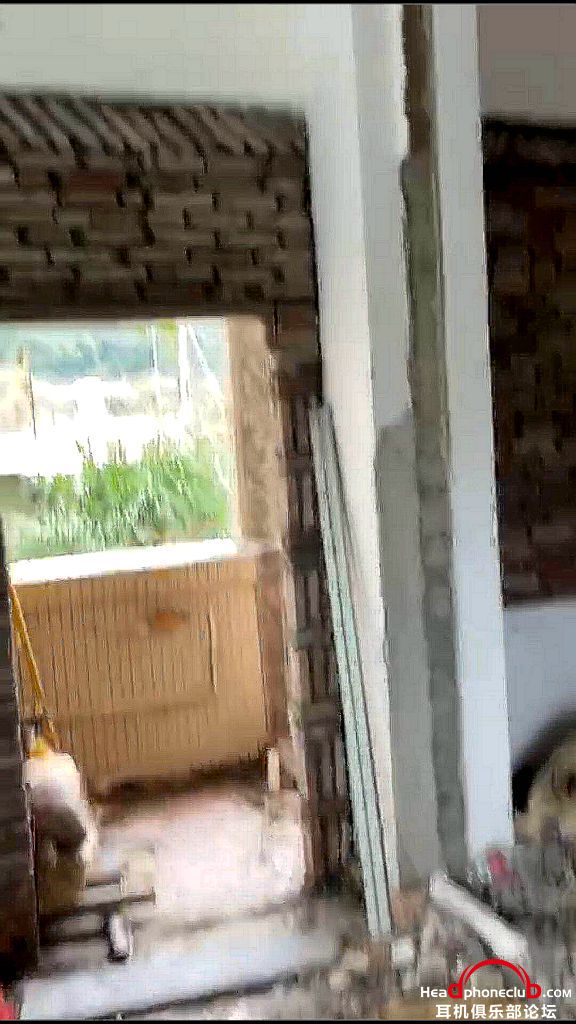

彻砖重新隔了一间听室环境。
