一台机器，升级了5年，全面介绍Waversa WCore 播放器。

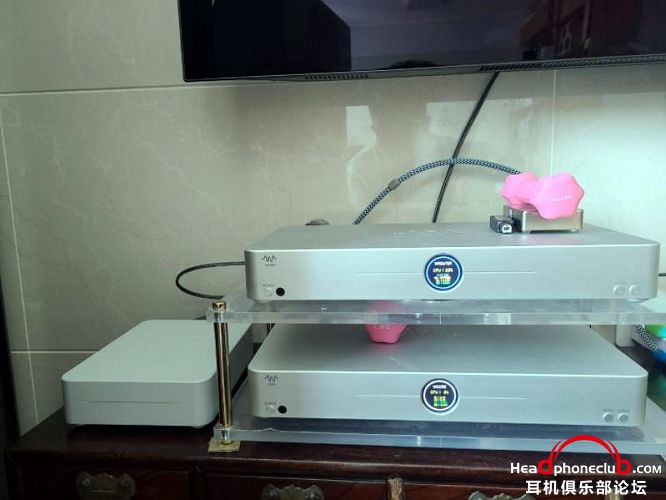

Wcore2.0加强版照片


自2016年wcore发布以来，一共发布了wcore版本.wcore1.0版本wcore2.0版本和wcore2.0I加强版。
有软件上的升级，同时也有硬件上的升级。

未完，待续。。。。

乐乐行

为什么叫wcore，没有叫roon.play。
在roon发布白皮书之前，waversa已经开发了WNDR.COREplay系统。
当roon发布之后，waversa经过验证下来，roon在软件管理方面是领先WNDR.play，所以选择和roon进行深度合作。
waversa通过不同的CPU测试下来结果，I3芯片是目前网络串流播放器里面最好的芯片，噪声.性能比最平衡。综合开发成本可以最低，在噪声压制，电源优化方面。I3芯片也是目前roon.raat最好的硬件架构。
wcore是可以安装不同的串流播放器来面对未来，roon.play只不过是wcore里面其中的一个播放器。

未完，待续。。。

乐乐行

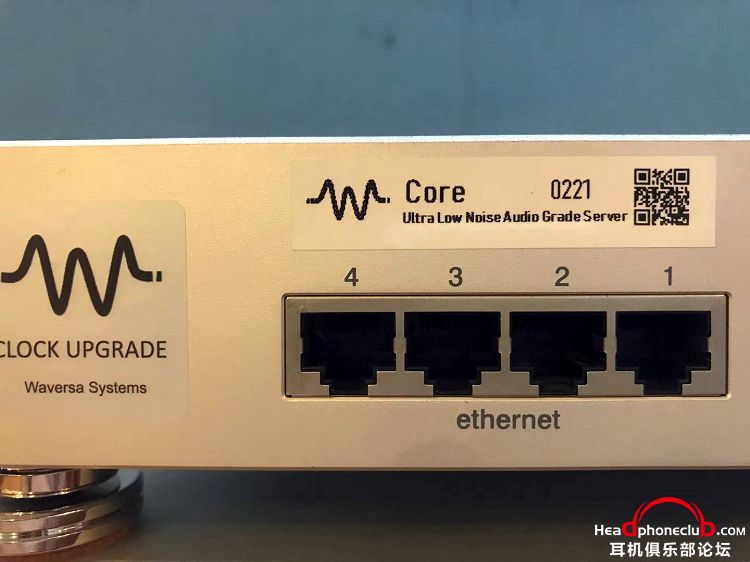

Wcore显示界面，接口，操作APP。

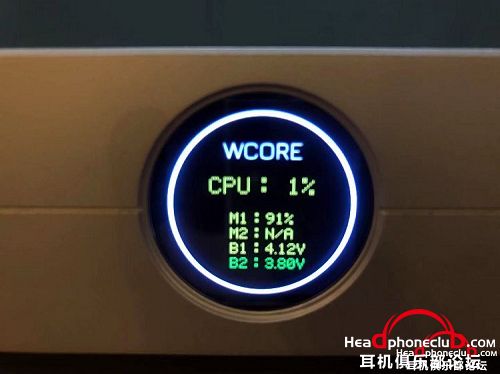

显示屏上可以直接看到网络连接情况，CPU使用情况，硬盘容量信息，串流电池信息。


wcore为了彻底降低CORE给DDC.DAC带去的噪声，采用网络隔离串流输出方法。
wcore内部有2个独立的网络调制器，一个特别供应给ROON的RAAT使用。


Wcore的网络遥控器，可以控制设备升级，连接，和扩展使用。


Wcore2安装硬盘指导视频；


未完，待续。。。

乐乐行

ROON是由3部分组成
数据整理，格式转换，DSP音频处理器

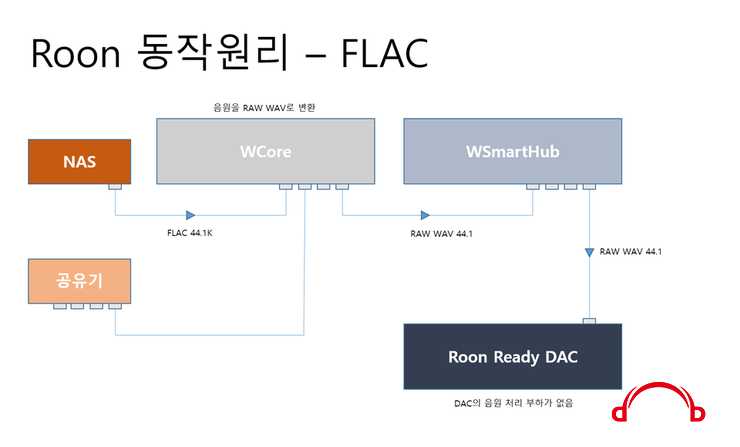

图是ROON对于音频的串流图
ROON把所以类型的音乐格式全部转换成WAV格式，DSD使用RAW输出，串流输出到解码器。

图为ROON的DSP处理器
ROON把所有格式的音乐文件转换成WAV格式再经过DSP电路处理，DSD串流输出到解码器。

ROON对于CPU使用率最大的是DSP处理器，接下来是数据整理，真正ROON的音频播放器对于CPU使用率是非常低的。
HIFI.ROON播放是不会使用到ROON的DSP处理器，因为这个DSP精度是不可能满足HIFI使用。

未完，待续。。。

乐乐行

Wcore硬件参数

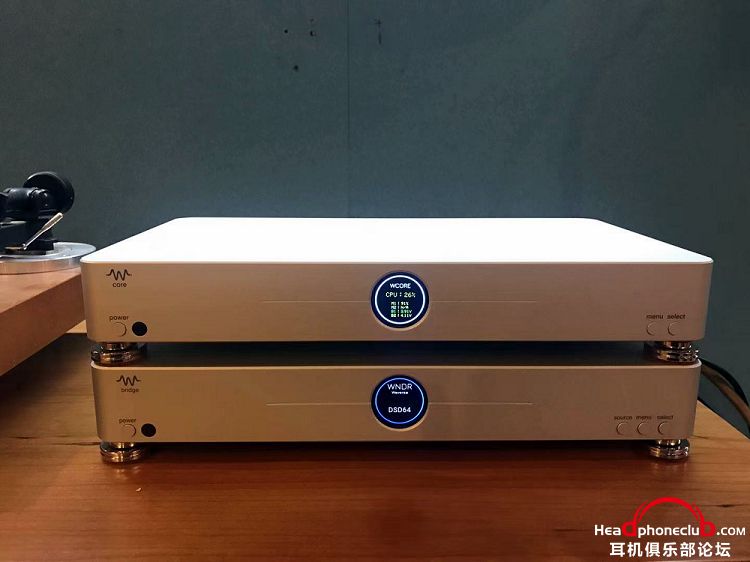

照片是Wcore第一代

主要特征

适用于Roon / DLNA / AirPlay / WNDR的基于Intel i3四核的Linux服务器

* WNDR-Waversa网络直接渲染

无风扇运行

优化的Linux，实现无噪音运行

额外的2个M-SATA插槽用于存储扩展：1.0

额外的1个2.5 SSD固态硬盘，1个M-SATA插槽用于存储扩展：2.0

用于内置SSD存储和外部NAS的Roon Core Server

DLNA Media Sever用于内置SSD存储

用作DLNA / AirPlay渲染器，用于WDAC / WStreamer兼容的WNDR协议

电池供电的4个以太网端口

基于OCXO时钟的以太网端口：仅2.0

交流输入：90V〜260V可调

Wcore基本硬件

一个36V模拟变压器组成的LPS线性电源处理器（PCB板）负责提供19V电源供应内部NUC。

一个7V模拟变压器组成的LPS线性电源处理器（PCB板）负责提供5V电源供应内部硬盘驱动器。

2个18650电池负责为网络隔离器HUB提供电源。

HUB隔离器（PCB板）负责隔离内部NUC上调制器的噪声，往交换器和DDC.DAC发送。

LAN噪音压制器（PCB组件）深度压制内部NUC的调制器噪声，干扰交换器和DDC,DAC等设备。（2.0加强版）

硬盘驱动器（PCB板）可以安装SSD硬盘，提供数据存储和NAS存储。

英特尔I3芯片的工业级NUC（PCB板）

未完，待续。。。

乐乐行

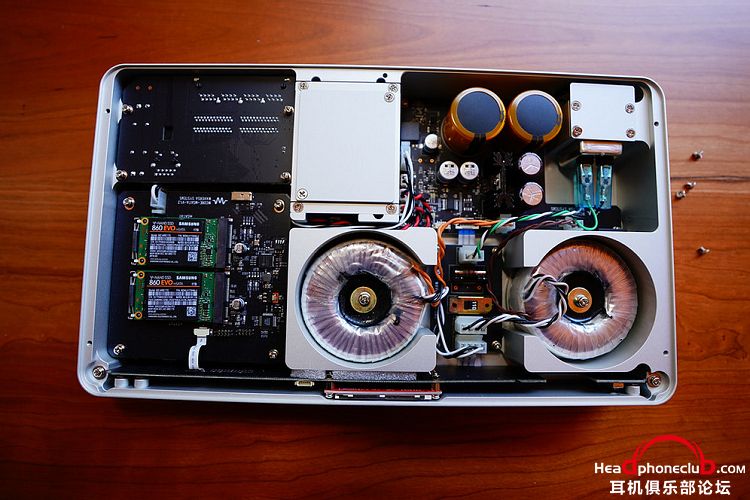

Wcore1.0内部照片

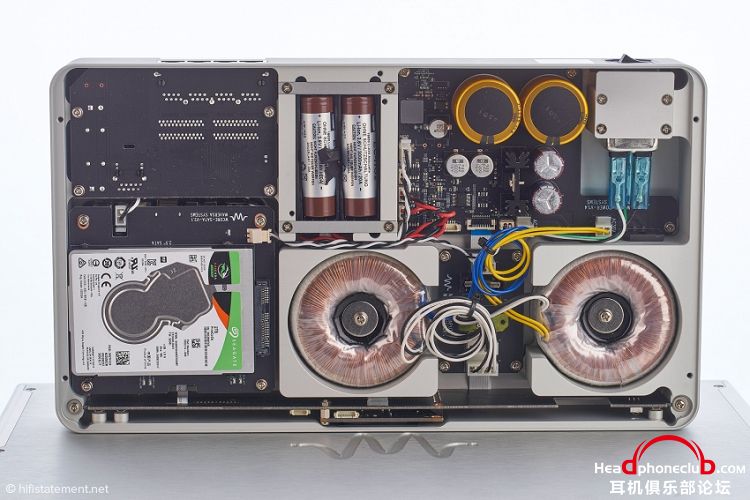

Wcore2.0内部照片


Waversa Wcore2.0和第一代在各个方面已经完全不同。
这些区别，不是简单的硬件区别，更加多的是软件区别。1.0和2.0硬件可能看上去一样，其实是不能通用的，（软件和硬件）
另外注明一下，Waversas所有版本的Wcore都可以升级到最新版本（软件和硬件）

注明；中国和韩国在版本上面是完全同步的，中国有部分客户会最新使用到工厂的测试版本，这些版本不在销售行列里面。往往测试版本到销售版本会有很长的时间。

未完，待续。。。

乐乐行

Waversa与网络噪声的斗争
Wcore2.0网络噪声隔离器
电池独立供电的HUB架构隔离器，交换器程序由Waversa自己针对开发完成。
可以有效的隔离大部分由NUC产生的EMI.RFI.脉冲.大颗粒噪声。

Wcore2.0网络噪声压制器（照片为外置版本）

无源噪声压制器，可以处理掉大部分EMI,RFI,脉冲小颗粒噪声。

TCP（传输控制协议）是一种从字面上控制数据传输的方法。
它是一种协议，用于检查另一方是否已正确接收数据，如果不正确，则控制再次发送数据。
即使实际传输中发生错误，TCP / IP中数据错误的可能性也几乎为零。

如果以太网有许多数据错误，则TCP / IP协议将重新传输，直到正确发送数据为止。从用户的角度来看，通信速度只会减慢，数据本身不会出错。由于流音频也使用TCP / IP，因此即使连接断开也不会发生错误。

在高速数字通信的物理层中迅速变化的信号所产生的脉冲噪声会流入设备，并且这种噪声会进一步影响数字模拟电路的模拟电路。当然，有效消除这些脉冲噪声是数字音频连接中的重要重点，Waversa 隔离器是减少脉冲噪声最好的方法。

Wcore噪声哪里来的。

照片是借用别的NUC主板，不是WcoreNUC主板。

所有的接口都会产生大量的噪声，如果这些接口直接和DDC.DAC连接，将会污染整个模拟电路。

Wcore把这些接口全部进行了关闭，只留一个LAN接口，做了2层物理隔离，输出。

Wcore的NUC对于电源的0位噪声非常敏感，如果电源输入0位有过多的噪声，和NUC内部调制器产生额外的震荡，会加剧NUC的噪声能量。

独立供电的硬盘驱动器

照片为Wcore1.0硬盘驱动器

硬盘作为数据的大本营，数据输出的工作量也是想象的。

硬盘的噪声也是不可回避，硬盘驱动器上的低噪声时钟TCXO，为硬盘提供服务。

Waversa特别用了一个变压器来为硬盘驱动器提供电源，也是控制噪声。

低噪声显示屏（可关闭）

特别定制的低噪声IPS显示屏，驱动器Waversa自己针对开发。上一代是外采购显示器。

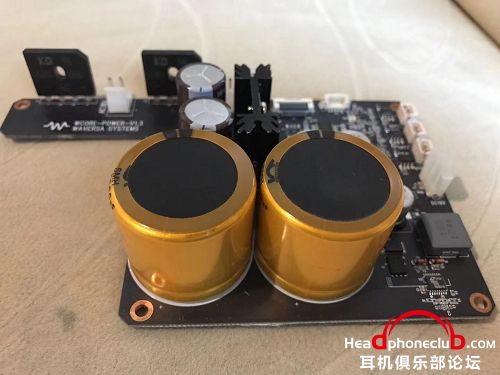

低噪声高精度LPS电源处理器

照片为Wcore1.0

未完，待续。。。

乐乐行

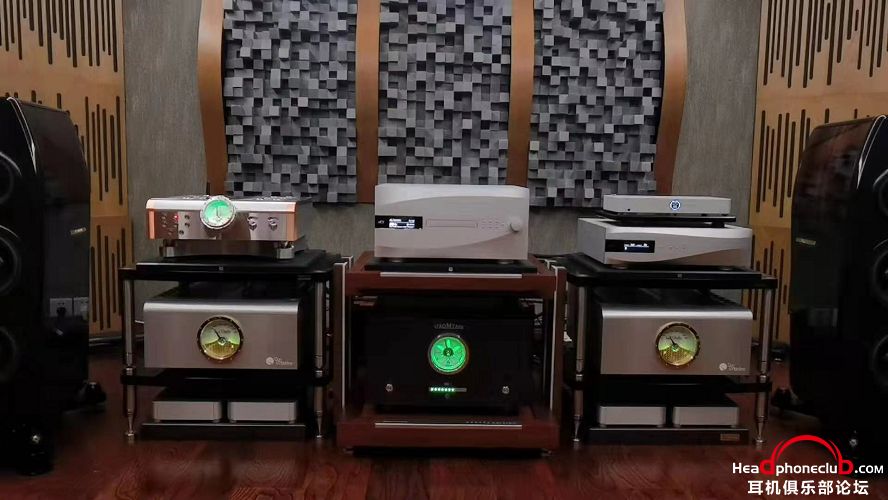

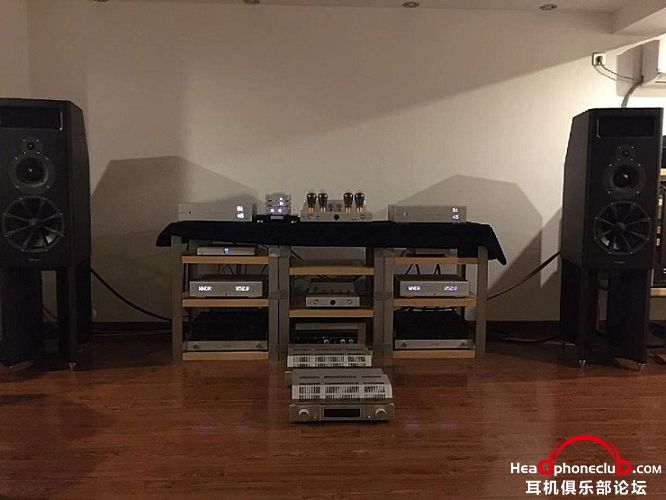

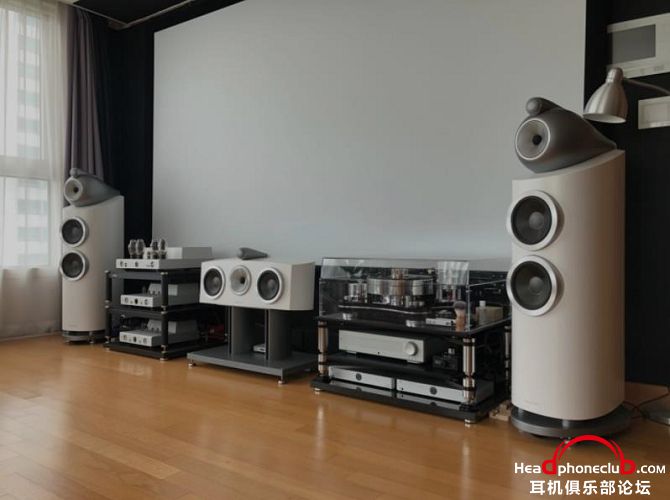

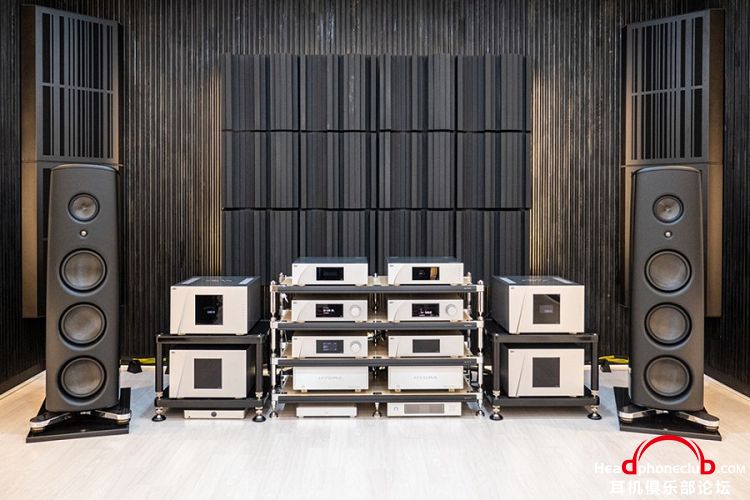

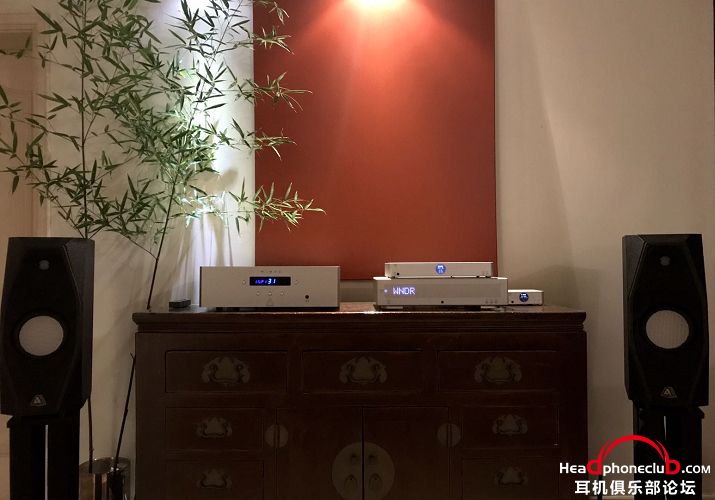

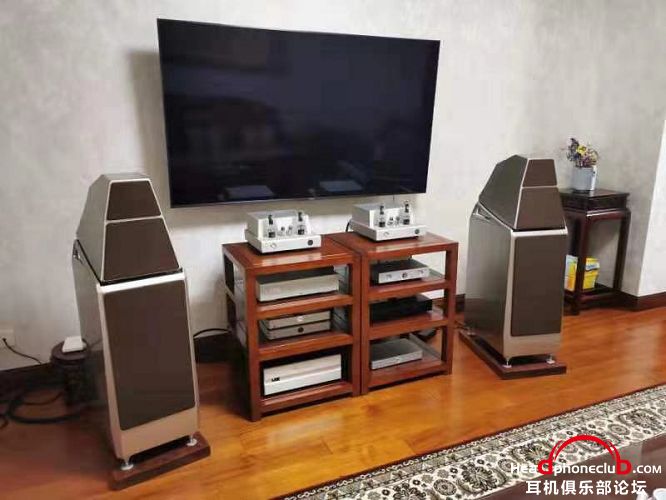

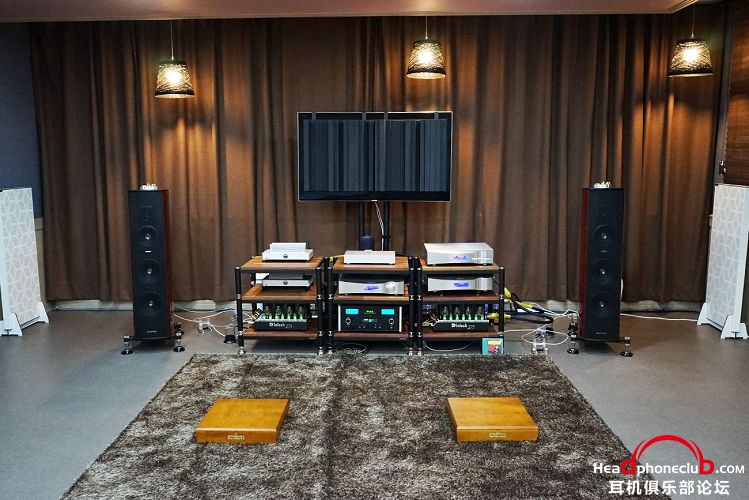

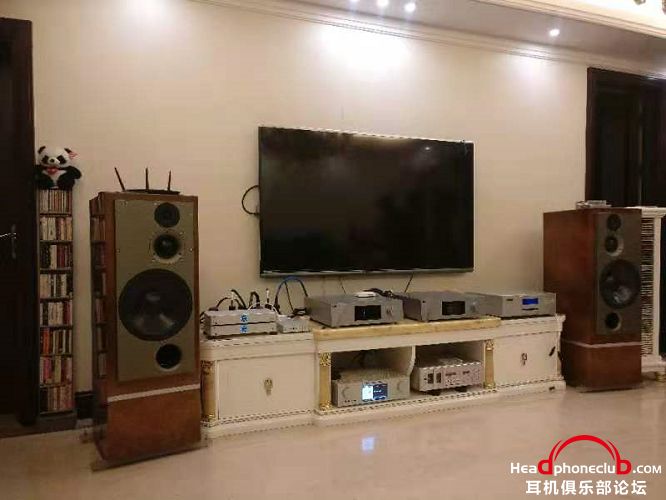

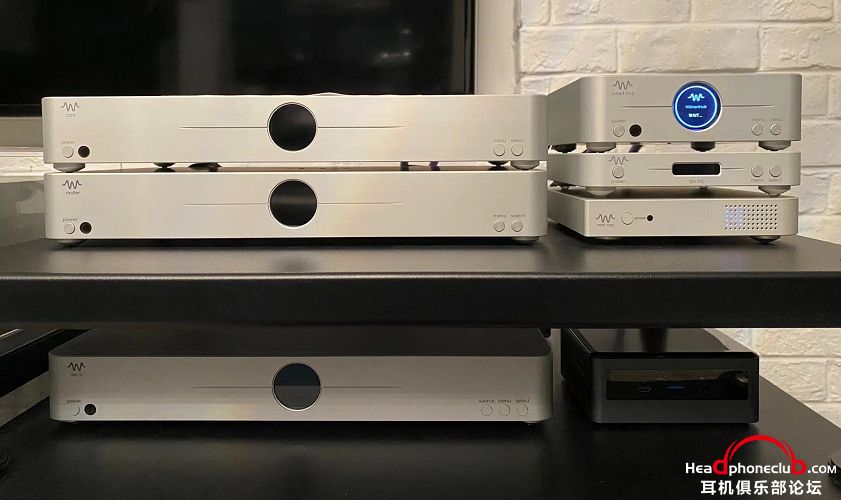

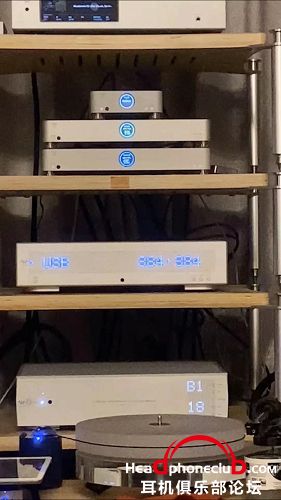

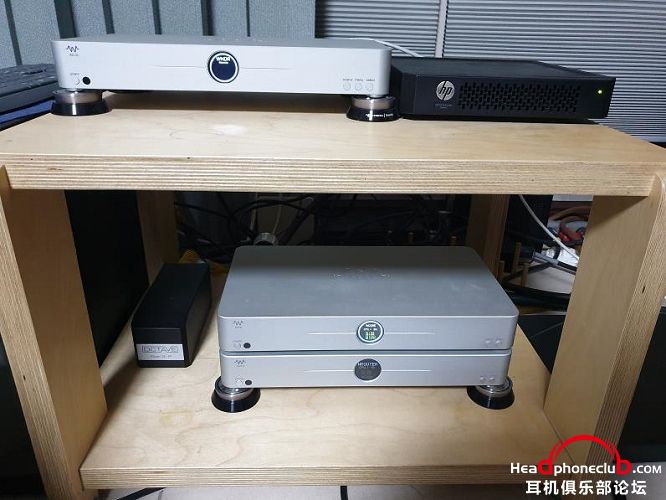

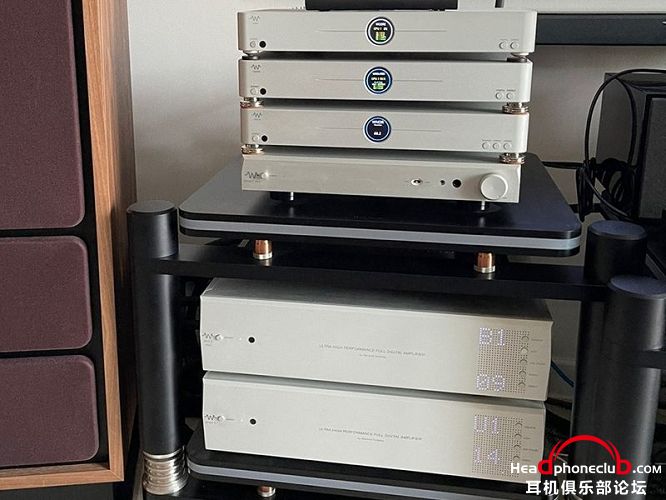

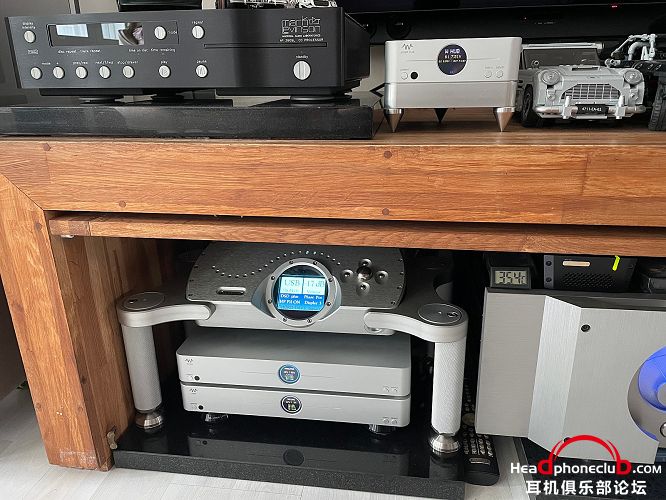

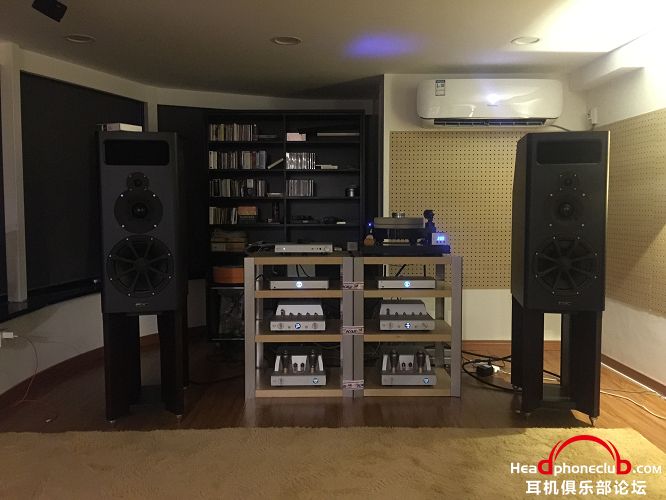

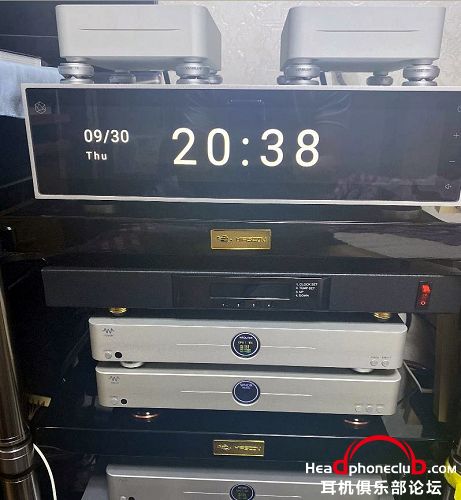

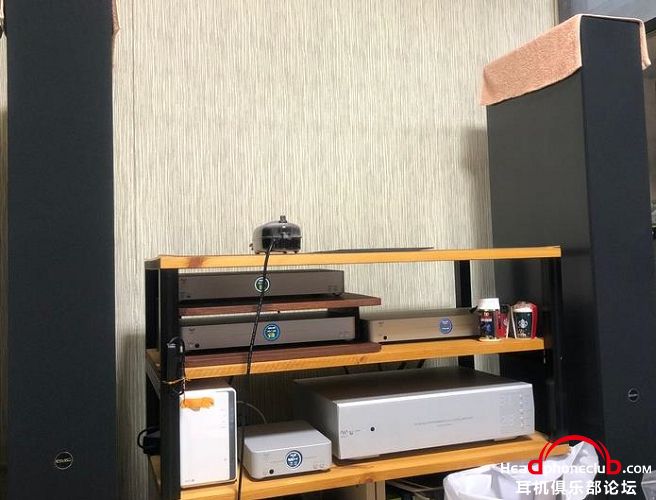

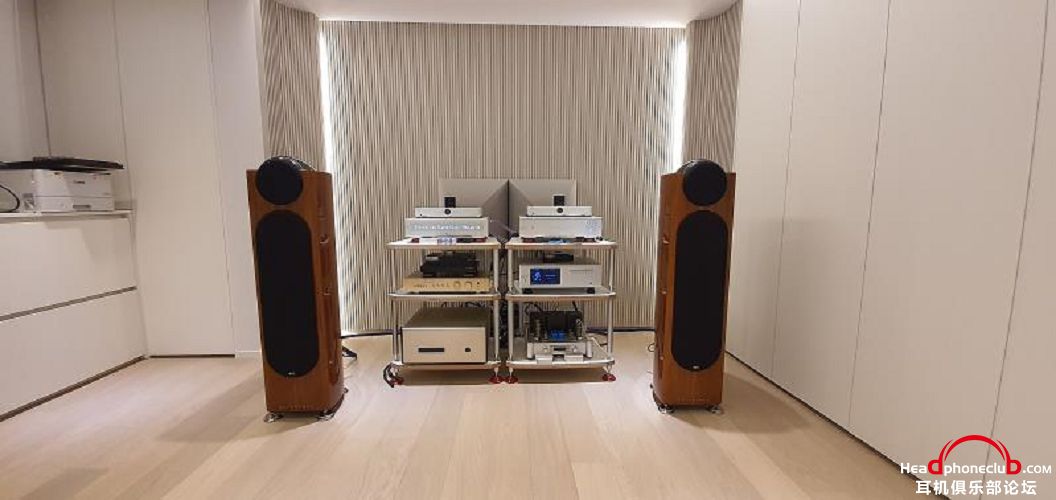

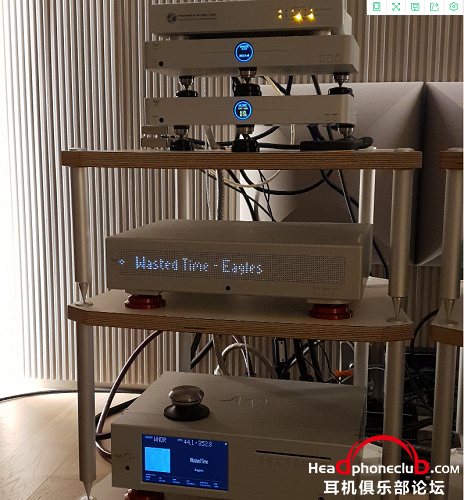

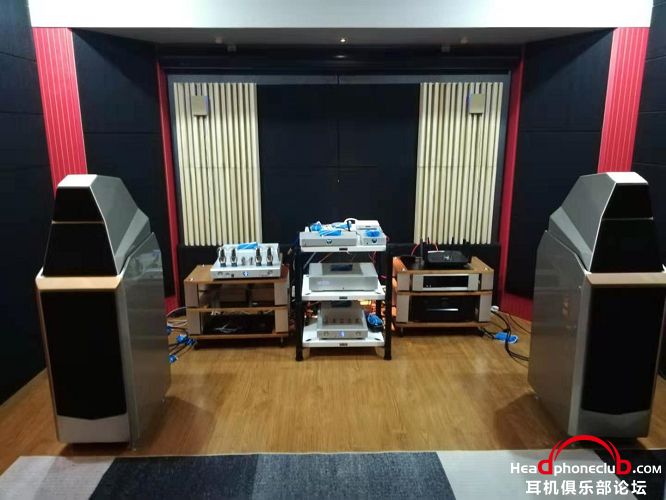

WaversaWcore 搭配
未完，待续。。。

乐乐行

使用Wcore操作使用方法

手机安装Waversa Wremote 网络控制器
苹果，安卓 应用商店搜索 Wremote 安装

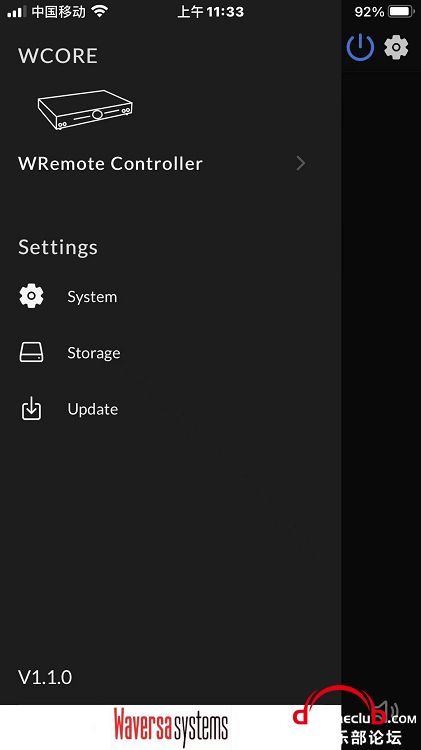

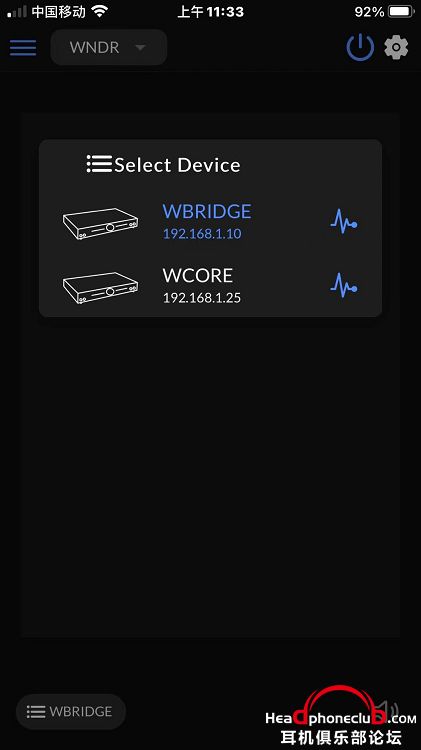

打开手机Wremote /APP 选择打开Wcore设备

进入Wcore控制设置页面

进入设置界面，选择串流输出的终端和串流的精度。
串流精度一共有5级，可以对应不同的音乐类型，细腻到粗狂。

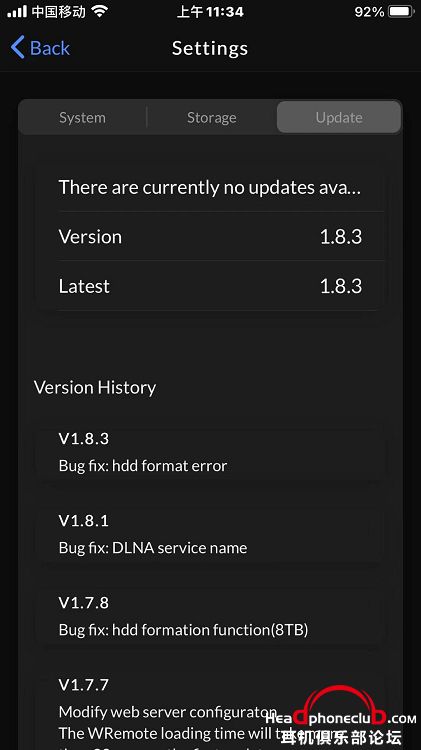

工厂出厂建议第三档硬盘信息和系统软件升级选择。
信息在补充中，未完待续。。。

乐乐行

特别为Wcore开发的Roon Raat 串流隔离器，针对由TCP.UDP产生的噪声（调动交换器物理层产生的噪声）。

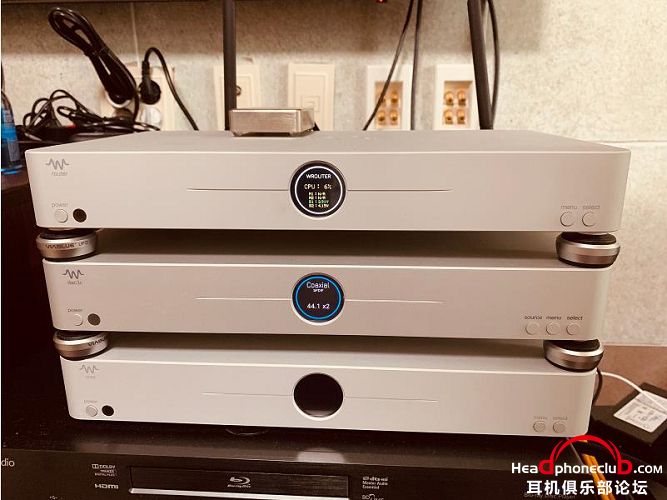

WaversaWCore 完美组合，WsmartHub3
Waversa WSmartHub3 内置ROON Streamer/USB 可以和高清DAC.Usb直接连接。

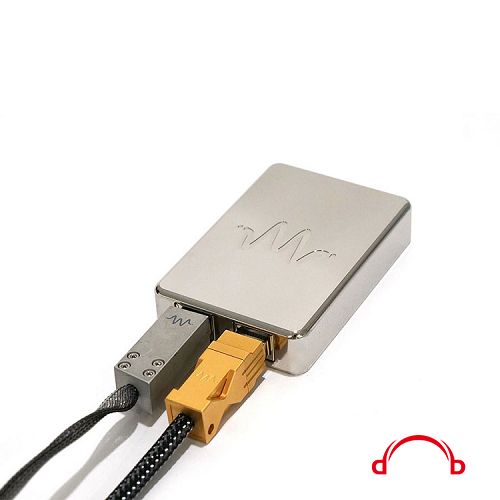

WLan-Ext
压制调制器产生的高频EMI.RFI和脉冲噪声。
使用DAC输入接口或者互联网交换器输入。

详情；http://www.headphoneclub.com/thread-729362-1-1.html

详情；http://www.headphoneclub.com/thread-745247-1-1.html

未完.待续。。。

乐乐行

Waversa Wcore 使用方法之一  ROON RAAT PLAY
使用ROON最好的方法就是ROON.RAAT串流.BIRDGE或者STREAMER来接收真正的串流信号。
RAAT传输的是WAV/PCM信号，USB只能传输PCM信号。
我们用Waversa Wrouter介绍ROON.RAAT的使用方法

ROON安装在X86平台上，由于硬件本身的技术缺陷，会产生巨大的噪声，这种噪声目前根本不可能完全解决。
在这个前提下，ROON开发了RAAT协议，来解决硬件平台缺陷。
Wcore在噪声处理抑制方面尽管做出了很大的努力，但一样不能彻底摆脱噪声问题。
在此情况下，Wcore只能选择低噪声的LAN接口接收和发送信号（噪声比USB低）。



关于Wrouter，可以查看链接。http://www.headphoneclub.com/thread-745245-1-1.html

未完.待续。。。

乐乐行

Wcore ROON.RAAT和BRIDGE使用方法
连接Wrouter.bridge网络链路





设置BRIDGE输出的方法（网络.usb.coax）
照片是BRIDGE串流输出网络到DAC





未完.待续。。。

乐乐行

海外测评；

乐乐行

W CORE 采取一切措施消除噪音

高端音频设备甚至会对很小的噪音也非常敏感。但正如我所解释的，PC 会产生巨大噪音。使其可用于高端音频是一项非常棘手和困难的任务。W CORE是将所有技术都倾注到降噪和屏蔽上而完成的产品。

硬铝底盘

为满足高端音频级规格，W CORE通过硬铝切割完美实现了变压器屏蔽和避震散热等一系列技术问题。

通过隔板处理可以抑制噪音等各种问题

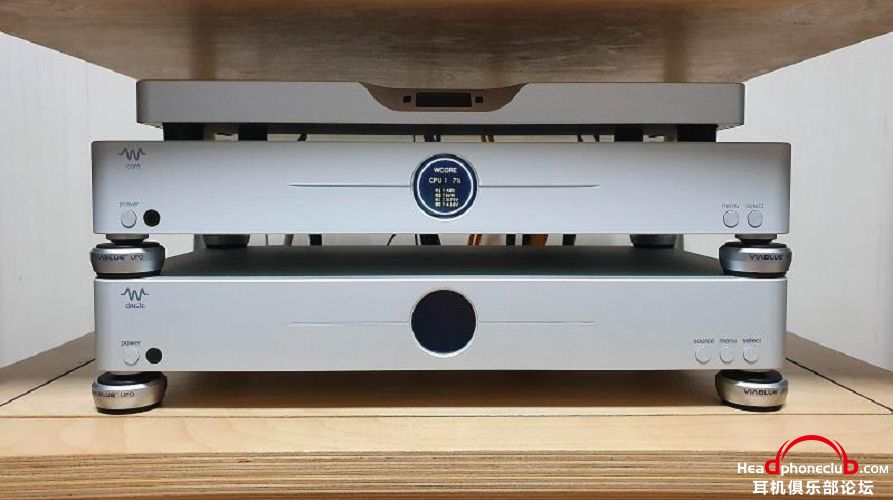

照片是Wcore

机壳是用整块硬铝经过精密切割制造，基本厚度为5~8mm，最大限度地减少EMI和RFI等外部噪声的影响。内部经过机械加工以适合每个零件，并处理单独的隔板以防止噪音或振动传递到内部。

采用高端零件

W CORE中使用的元件，包括环形变压器，都是经过精心挑选和使用的，噪音低，屏蔽效果好，

使用锂离子电池实现超低阻抗

锂离子电池具有极低的阻抗特性，这在一般电气系统中是无法想象的。低阻抗意味着 I = V/R，即由于 R 值小，电流量高。因此，锂离子电池的超低阻抗具有吸收所有像黑洞一样流过信号线的微小噪声信号的效果。

高精度时钟，OCXO 时钟

普通的交换器不需要具有高精度时钟。所以，他们大多采用最便宜的晶振型时钟。但是W CORE使用的是OCXO Clock级音频级时钟，经过ROON的PCM信号再次排列，传送到DAC。这减轻了对来自 DAC 的信号重新排序的负担，并最大限度地降低了抖动率。

专注于优化的 Rune-only OS

W Core 删除了可能导致噪音的不必要的内核。

Wcore，它不能连接显示器、键盘等，也不支持 USB 端口，甚至不支持 Wi-Fi 或蓝牙。这是为了尽可能减少计算机产生的噪音。GPU、USB 和各种 I/O 板相关部件已从操作系统内核中删除并定制为仅适用于 ROON。通过这种方式，主板上不可避免地发生的高频振荡已被最小化。由于正面液晶面板是提供信息的唯一手段，因此放置了单独的液晶CPU，甚至单独供电，以提前阻止任何可能的噪声源。

优化的自定义操作系统降低了数字出现的可能性。

关闭所有未使用的设备是 LINUX 操作系统的优势。对于不能自由控制OS内核部分的Windows来说，这种方式很难优化定制，也很难防止各种不可预知的服务程序运行等噪音。

GPU 和未使用的 I/O 设备都在 Linux 内核级别被删除，以防止它们在硬件中运行，因此操作系统经过精心定制，以最大限度地减少噪音的产生。事实上，它只适用于硬件和软件方面的完美音频。

未完，待续。。。

乐乐行

海外测评Waversa Wcore2
