老K请进,已经按你说的帮你做实验了

子木

交易区新帖推荐

我不喜欢用QQ,老兄见谅!

我答应你的事情一定会去做的

实验数据如下:

市电:230V

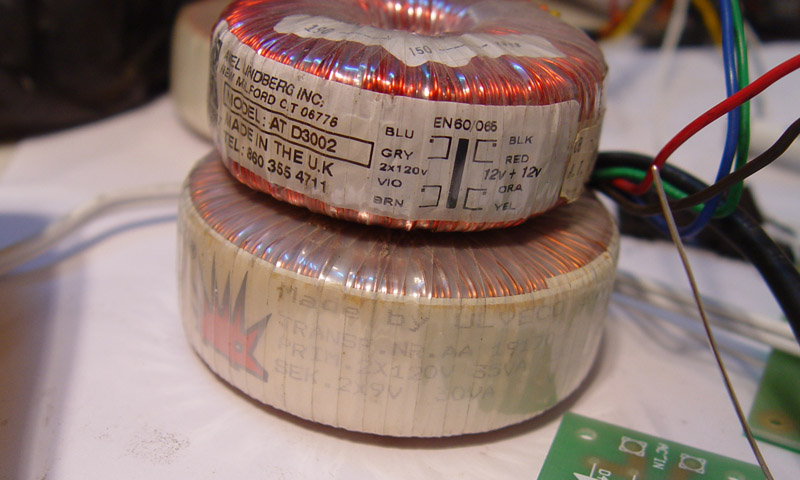

变压器接法,看图,双120V串接,次:双9V串接

次:空载:19.95V

整流滤波后,26.95V

接317后:26.75V

后面的电压按你的机器的要求调节,

LM317没装散热器,因为后面没接负载,所以一点温度没有

正常,你可以放心的换牛了

照我前两天给你的数据就成

子木

另外关于牛,现在能买到的YLJ牛一般都是双初120V,串联就成,如果怕其他的问题,把第一组的尾和第二组的头的连线剪短点就是了,

次级也一样

还有R牛,它的初级线圈是分别绕在两个架上的,然后在串起来的,所以这点没必要担心,

iLLogiCo

这就拆了？！？

子木

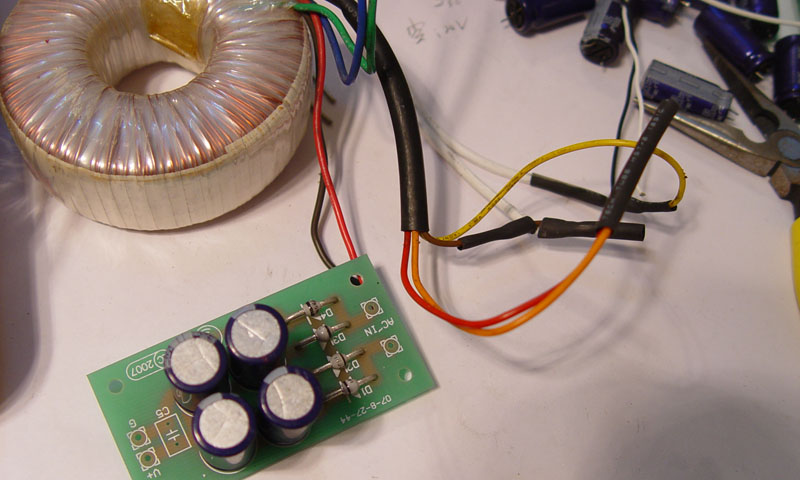

这是没装的PCB,本打算收藏的,结果老K碰到问题了,要我做试验,就把这PCB给焊了

sniper

还以为是叫俺呢 又一个老K

kanila

ＨＵＡＮＮＩＵ　接317后:26.75V我想这是直流的电压把？
你以前的公式是这样的：V=1。25X{1+（R2/R1）}按照你这个公式计算，算出来应该是１５Ｖ合适．
问题１，这个公式计算的难道不是直流电压而是对应的火牛的交流电压？要不成，26.75V的电压已经远远超过了１５Ｖ的数值．
问题２，你曾经说过哪个ＬＭ３１７需要３Ｖ的稳压电流，按照你说的话意思就是输入１８ＶＬＭ３１７消耗掉３Ｖ然后出来的过Ｒ１Ｒ２的就是１５Ｖ，不过我看你的数字，稳压后伏数几乎没有任何消失，是否是因为空载的原因？
问题３，一个每组输入有５０ＶＡ，三组输出的牛对于一个前级来说按照＂火牛应该是消耗功率的两倍来算＂火牛功率是否足够？

以上问题不要做实验就可解答！

太麻烦老兄了．还要老兄拆机解说我这些那么简单的问题．其实你生气也是应该的．其实我是在狠自己的无能与懦弱．

再次跪谢子目兄！我真的眼泪都快流下来了！！！！

[ 本帖最后由 kanila 于 2007-12-21 01:36 编辑 ]

子木

市电:230V

变压器接法,看图,双120V串接,次:双9V串接

次:空载:19.95V(交

整流滤波后,26.95V(直

接317后:26.75V(直,一点点的压降,空载

15.8V是你那机器LM317后的电压

我没生你的气,刚才厂里一工人若的,和你没关系

V=1。25X{1+（R2/R1）}这个公式是算你的LM317后的电压

要使LM317工作好,输入的直流电压至少是要高于稳压后的电压+3V,

交流整流成直流:

桥试,(4个二极管,或是一个全桥) 交V X 1.4-1.4

=20X1.4-1.4=26.6V

这就是我那个双9V的牛上的结果,有点偏差是因为空载

另外我不知道你的前极的耗电是多少W,你看看吧

X2就成(国产牛)如果是进口牛的话,标称就成

18V的交流对你的机器是安全的,你的机器通过你给的照片上的电阻算出其LM317后的电压为15.8V,那么LM317前的电压至少是得19V,再高几V没关系

只要你的牛够牛,你的LM317上的散热片不是很大,可以推断出前极的工作电流不是很大,所以加在LM317上的电压也不能太高，别超过３０Ｖ

由此得出的结论：

你的牛的电压交流１８Ｖ最合适

５０Ｗ应该够了，每组平均可得接近１Ａ的电流了

[ 本帖最后由 子木 于 2007-12-21 02:19 编辑 ]

子木

另外不知你看清我那ＹＬＪ刺猬牛的接法没？照片

现在能买到的都是这样的牛双组的

另外你的前级如果每组电源都只用一个变压器只会比供用一只更好

kanila

接317后:26.75V(直,一点点的压降,空载

15.8V是你那机器LM317后的电压
那就是说因为你我于LM317后的电路元件不同,所以一个18V交流到你那是26.75,我就应该是15.8是吧?
上面是我最后要确认的问题．
问题基本解决了.提出这个问题我是有理由的.我哪后来做的火牛空载是17.3V按照空载比例,这个数字刚好在15V和18V之间.所以我迷茫了很久.
若从公式计算是正确还有看散热片大小的话,应该是18V了.
你说的对,把9V牛次级串联(把一组零线和另一组火线串起来）其实大厂都在做．而且音质一般没问题．就按你的意思去做把！！！

实在太感谢了！准备动手！！

[ 本帖最后由 kanila 于 2007-12-21 11:14 编辑 ]

子木

我说的是双9串后整流后的电压为26.6V

就是接在LM317前的直流电压,

kanila

原帖由 子木 于 2007-12-21 11:45 发表
我说的是双9串后整流后的电压为26.6V

就是接在LM317前的直流电压,

呵呵终于明白您的意思了.就是接上317之后把电表仍放在317之前的线路量度后的结果是26.7.明白了!非常感谢!!!

[ 本帖最后由 kanila 于 2007-12-21 16:02 编辑 ]

kanila

另外想跟你讨论一些提外话．下面是ＲＥＳＴＥＫ　最高级型号的前级ＶＥＣＴＯＲ，相对我哪个ＳＥＣＴＥＲ来说明显是多了很多东西．就带散热片的二极管就多了两个．还记得那自称是ＲＥＳＴＥＫ老总手下的小二的人说ＲＥＳＴＥＫ的前级是２１Ｖ，而具我观察ＶＥＣＴＯＲ　和ＳＥＣＴＥＲ的电箱是一样大的．哪个电箱刚好能放上一个牛的位置．所以我有理由猜测ＶＥＣＴＯＲ和ＳＥＣＴＥＲ的牛大大小相仿．就你初步看到的ＶＥＣＴＯＲ内部图片能初步猜测ＶＥＣＴＯＲ的电压要比ＳＥＣＴＯＲ的高（２１Ｖ）吗？

　　只是小题外话，别放在心上．

kanila

顶一顶

子木

这图看不出来的，除非能看到稳压部分的线路

另外别老左一个谢右一个谢的了，我很不习惯

都老朋友了，

[ 本帖最后由 子木 于 2007-12-22 21:05 编辑 ]

kanila

原帖由 子木 于 2007-12-22 21:00 发表
这图看不出来的，除非能看到稳压部分的线路

另外别老左一个谢右一个谢的了，我很不习惯

都老朋友了，

对！老朋友！！！
