解剖F100

子木 · 发表于 2008-1-30 09:40:22

您需要登录才可以下载或查看，没有账号？注册

x

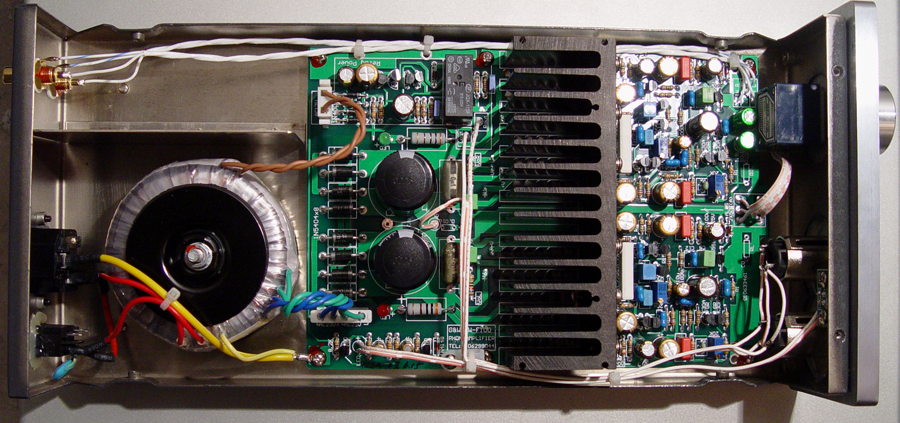

全图，做工比较工整

子木 · 发表于 2008-1-30 09:41:07

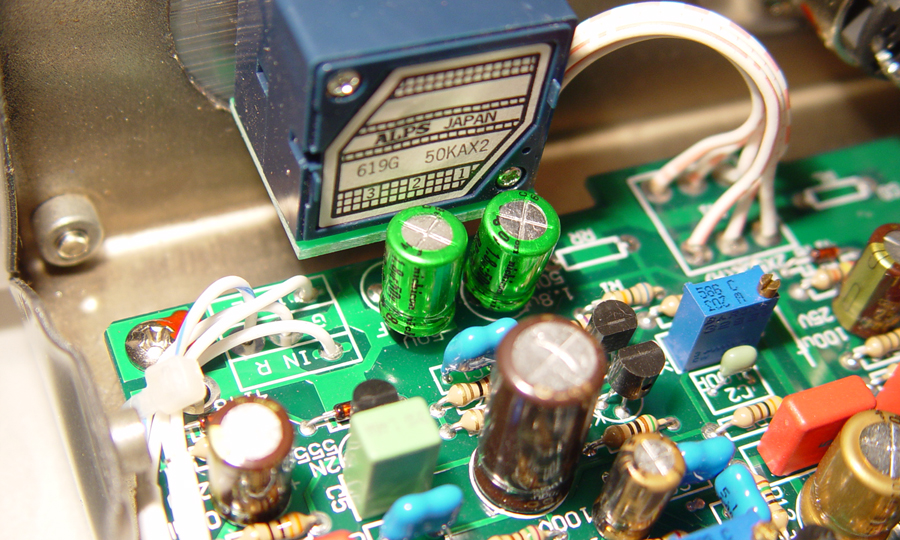

输入耦合电容，“你吃糠”1.8U/BP

子木 · 发表于 2008-1-30 09:41:29

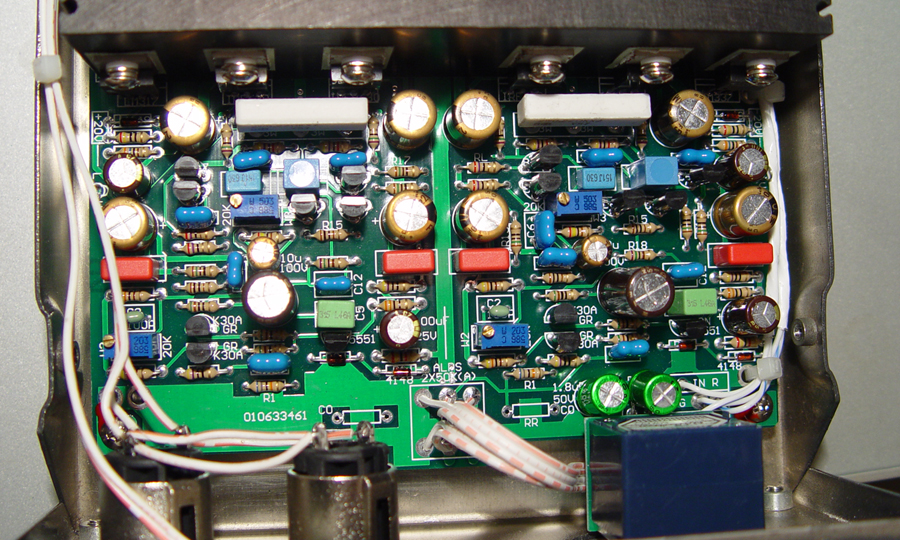

主放大部分

子木 · 发表于 2008-1-30 09:42:03

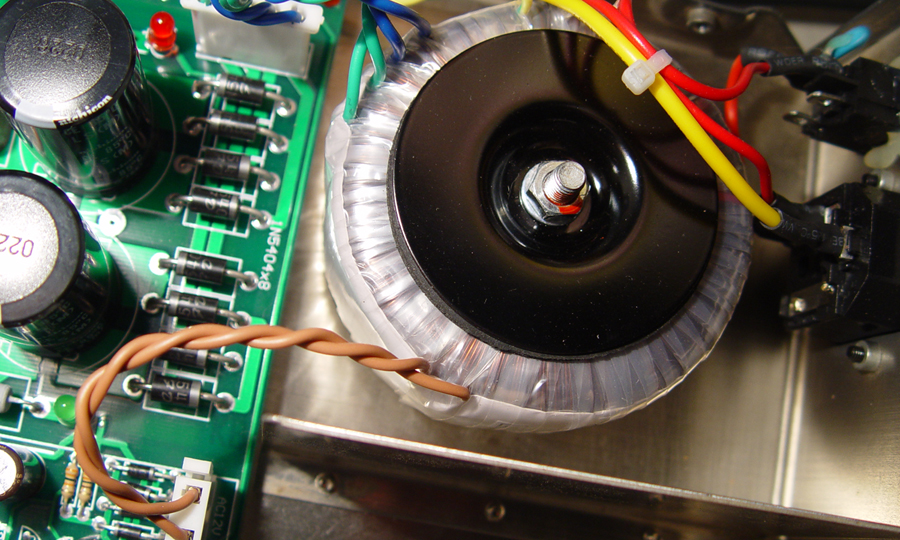

所用环牛，质量还可以

子木 · 发表于 2008-1-30 09:42:48

100U/BP，看看F100A这用的是什么？

子木 · 发表于 2008-1-30 09:43:38

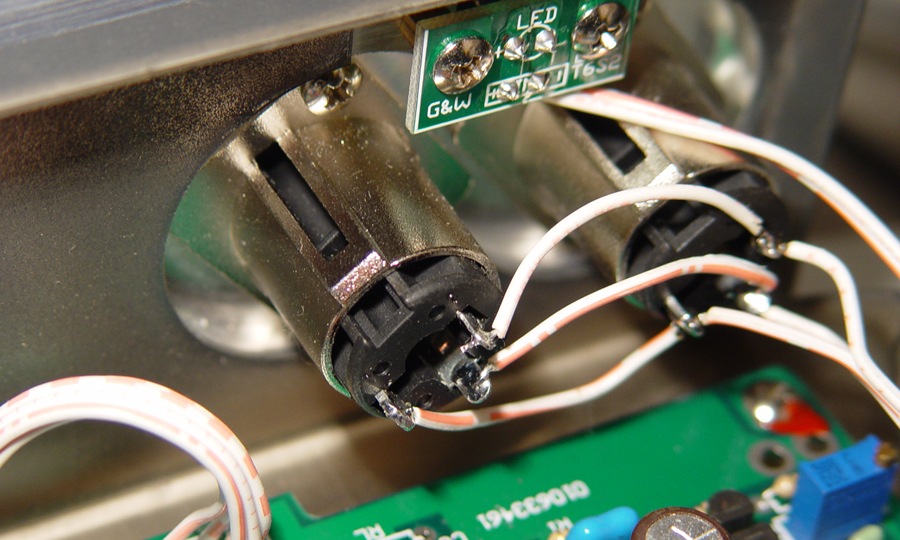

耳机插座，两只并联，好？不好？

子木 · 发表于 2008-1-30 09:44:11

威马电容等。。。。。。

子木 · 发表于 2008-1-30 09:44:42

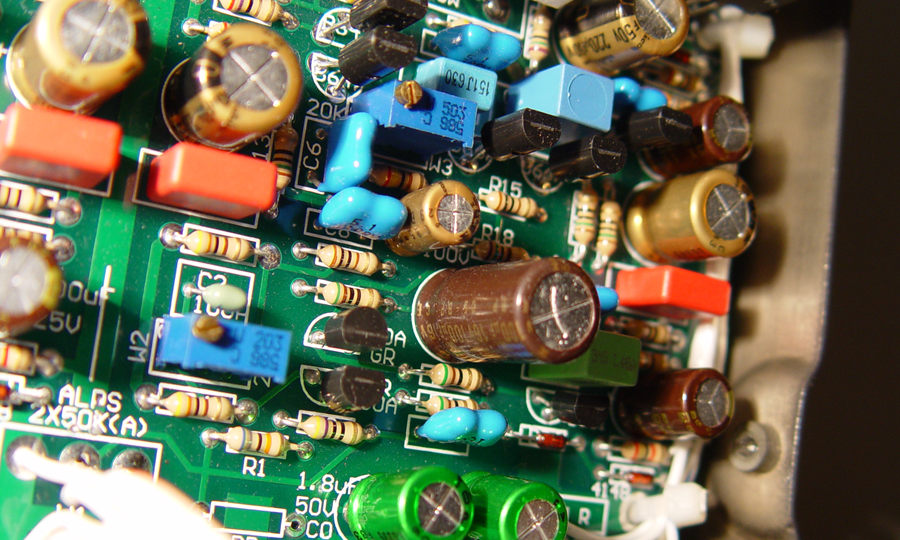

单声道细图

子木 · 发表于 2008-1-30 09:46:58

看看F100A内部与第三帖里的F100的区别

kell · 发表于 2008-1-30 10:00:56

顶！

子木 · 发表于 2008-1-30 10:01:41

几条刺，F100的主滤波电容才次太小，信号线太次，PCB到耳机插座的线更次

ellennet · 发表于 2008-1-30 10:28:18

有磨机潜力

子木 · 发表于 2008-1-30 10:30:50

这机就是拿来“摸”的

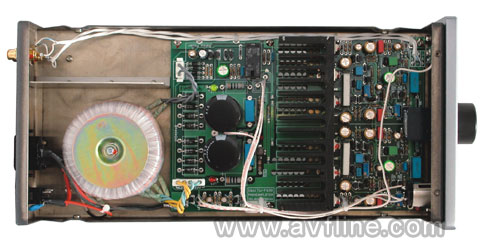

再来张F100A的内部全局

[ 本帖最后由子木于 2008-1-30 10:41 编辑 ]

afk · 发表于 2008-1-30 11:15:30

两耳机座那样的连接线法
不妥吧

980202 · 发表于 2008-1-30 11:46:23

F100A更好？

[ 本帖最后由 980202 于 2008-1-30 11:48 编辑 ]
