NE5532做的耳放噪声很大

iamnowhere · 发表于 2008-2-23 01:39:57

交易区新帖推荐

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

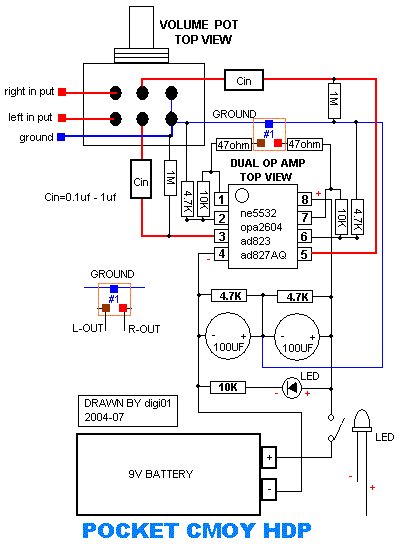

我第一次做耳放所有的零件都按图中的电源部分为普通的电解电容所有原件都按图中的参数

但做出来的结果发现底噪好大，而且爆音好严重根本听不清，请问怎么改进？

tyf3792 · 发表于 2008-2-23 08:23:33

NE5532做的耳放应该听不见噪音的
http://bbs.hifidiy.net/viewthread.php?tid=111288
你看看这个参考一下吧！

离群的狼 · 发表于 2008-2-23 20:26:02

就算没噪音也没什么音乐感，输出电流太小·线路复杂，建议你参考AR-1耳放，相对筒单一装即响，效果满好，这样会增加你DIY的信心！

离群的狼 · 发表于 2008-2-23 20:30:36

就算没噪音也没什么音乐感，输出电流太小·线路复杂，建议你参考AR-1耳放，相对筒单一装即响，效果满好，这样会增加你DIY的信心！

qinyanggl · 发表于 2008-3-7 09:36:04

建议尝试适当减小输出端10k电阻试试，这个电路的电压增益其实好像不算大呀。还可以适当减小输入的信号。

_逛逛_ · 发表于 2008-4-8 10:58:01

输入端的电阻换成47---100K的并上100---330P的电容，输出端的47欧姆电阻偏大了一点，可以取消或改成0.5--4.7欧姆的。
爆音的情况可能是您的运放原因，换一块试试，祝你好运。

digi01 · 发表于 2008-4-8 16:19:46

我也觉得是运放的原因.

楼主测量一下运放4,8脚对虚拟地的电压,如果偏离太多运放不能正常工作.

也有个简单的办法,用2块9V电池组成双电源,就不存在虚拟地的问题了.

plj213 · 发表于 2008-6-12 22:13:37

1个9v电压供电会不会不平衡啊？

9i0 · 发表于 2008-6-16 17:27:00

将电位器上的旋扭接地试试。

fengxi · 发表于 2008-8-20 10:26:57

Ne5532用这么低的电压驱动完全不能发挥，本身这个电路也有问题！
靠两个电阻分压成双电源还不如直接做OTL

xiaowen0009 · 发表于 2008-8-28 17:14:15

电路严重有问题  不能使用  中点电位电流能力太小了给你一个方案  不过没有弄明白怎么发图片所以只能全部以文字形式写给你了!

希望你能看懂  : )

2个NE5532 一个 9V 电源

用2个  几百K 的电阻  串联接在电源上  中间对地接一个1u 或者更小的电容此点作为中点电位将一个5532的  3脚接在此处  1,2脚短路  作为1/2电源替代你图上蓝色线位置    原电路的1/2 电源电路去掉不用  只留一个退藕电容即可

将2个 1M电阻换成几十K 的并且在运放处 4.7K电阻和 1/2 电源间串接一个  47 或者 100u 电容否则因为输入失调电压的缘故导致输出电压偏移
其他地方不用改动

对于输出的  47欧姆电阻并不小除非你想吵到自己耳朵

waltz1 · 发表于 2008-10-9 17:54:43

电路还比较直观。

子木 · 发表于 2008-10-9 18:34:26

别指望这电路有什么玩头

jjm6361 · 发表于 2008-10-9 20:33:55

我做了把4.7K电阻换成2K还能听。音质太差。

胆子大 · 发表于 2008-11-18 16:41:51

电源电压太低了，中点内阻高，并且不大可能对称。
