原创:古董R-390a美国军用高级收信机音频输出组件的改装(一)

[复制链接]

29

主题

405

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2003-3-5
发表于 2008-7-29 12:32:33 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
一:先提供几个网络上的资料地址:
21世纪
R-390A / URR
技术参考资料312 页,16.7 MB)(这是编辑最完整的参考资料,包括操作、维修手册、全部图表、电路图和直至 1985 年发出的更新资料):

http://www.r-390a.net/Y2K-R2/R-390A-Y2K-R2-OBF.pdf

R-390A /  URR 电路图290 KB)(只收集此收信机的主要电路图):
http://www.r-390a.net/Y2K-R2/Y2K-R2-Dwg-Set.pdf

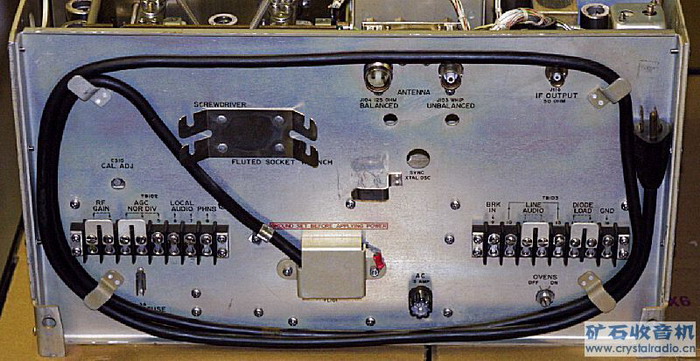

二:R-390a简介:
由柯林斯(Collins)公司设计的 R-390A/URR 全波高频无线电收信机被认为是有史以来最好的无线电接收机。调谐范围从
0.5
31.999 MHz,使用 26 个电子管而重量达到 85 磅(约 39 公斤)。这电机奇迹设计于上世纪 50 年代早期,并在 1954 2 24 日开始服役。得益于它的 6DC6 第一高频放大器、一套 4 个的军用级柯林斯机械滤波器配合全套高频和中频跟踪部件,R-390A 有能力在接近极限,低至 -143 db 噪声电平的情况下接收调幅和等幅波信号。即使在超高负荷强信号环境下操作仍然能保持这样的性能。

最初在美国 爱荷华州(Iowa Cedar Rapids 市的柯林斯无线电公司制造的 R-390A 由两组人员设计。机械组由 Fred Johnson 领导,而电子组则由柯林斯的 Ernie Pappenfus (他的业余电台呼号是 K6EZ )管理。
直到 1984 年最后一台收信机离开生产线(不知道是什么原因,在停产多年之后,美国政府在1984 年向承包商下了一张仅仅订购 5 R-390A 的订单。这是 R-390A 的最后一次订单),除了柯林斯无线电公司之外,共有 12 家转包合约商制造了至少67,000 R390A,它们在美国海、陆、空军和政府各部门中广泛使用,也曾为太空总署的阿波罗月球探险计划服务。此外,它们还为中央情报局和国家安全局供应这种收信机,监听铁幕后面的通讯。在冷战年代,由于R390A 非常有价值,它被归类为最高机密,在军队里保持安全措施直到 1960 年代中期。

传说 R-390A 仍然在国家安全局里使用。那里的高级报务员更喜欢它们的宁静,认为它们出色的性能至今仍然胜于Harris Watkins-Johnson 等公司价值百万元的接收机。在 90 年代初对伊拉克的海湾战争中,许多现代的通讯设备在严酷的沙漠气候中经受不起考验。由于沙漠的高温、低湿度和沙尘暴造成很高的静电荷,使它们的半导体高频前级放大器失效,于是有劳 R-390A 退役后再次匆忙出征。

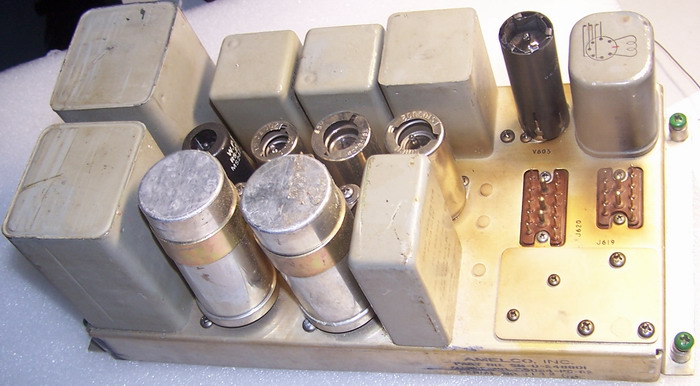

三:R-390音频组件的简介:
1,

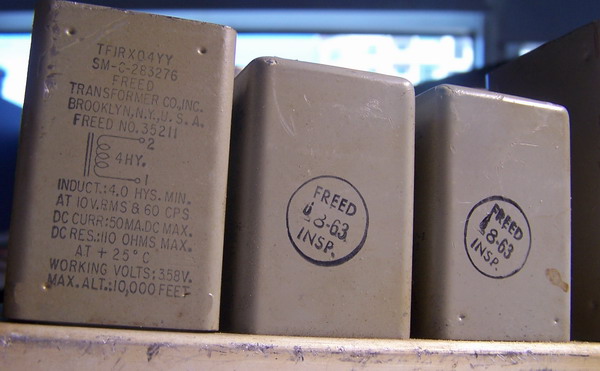

此组件包含双通道的音频放大输出部分(二个通道主要元件一样/增益不一样/输出负载不一样),还包含电源的多级LC滤波电路(一共有2.5H/200mA
6H/150mA
4H/50mA
三个电感)及800HZ带通滤波器电路等.
2,双通道音频放大输出部分简介:详细见相关图片
  •    双重音频输出通道,用 5814 电子管作前置放大器,6AK6 作音频输出(600 Ω 线输出和本机耳机输出)。
  • 600 Ω 线输出上设置音量(VU)电平表,有利于校准和遥控音频输出线。
:我改装的步骤

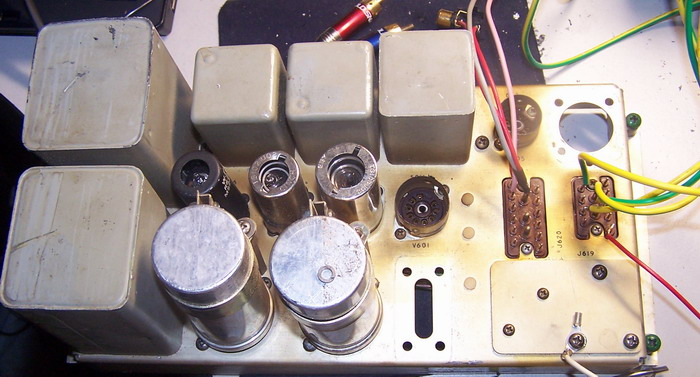

1,先拆去和音频放大输出部分无关的器件:V601(5814A)
V605(OA2)
K601(
双路继电器)
FL601(800HZ
带通滤波器)

2,再拆去上面器件的外围元件和连线(请注意V601(5814A)9脚的二根连线不要拆掉,是灯丝用的----本组件所有电子管灯丝是并联的)
3,拆掉R17 R18 R19三个功率电阻(原机是用于电源RC滤波为整机其他部分供电的)


4,
为提高电源的纯净度:L602(6H/150mA)电感和L601(2.5H/200Ma)电感串联,并在中间点连接到C603的第五脚(相当于增加一级LV滤波)

5,
拆掉T602(10K/600欧输出牛)3/4/5/6脚的连接线,并将4/5短路,6脚接地,3脚就是L声道信号输出, T601(10K/600欧输出牛) 6脚接地,3脚就是R声道信号输出,


6,

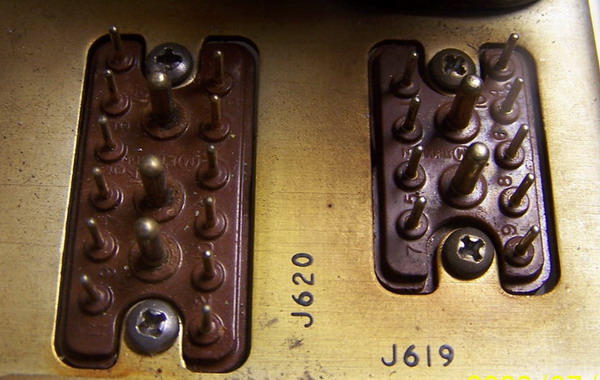

找出L/R声道信号输入接口

从电路图查得J6201/3/13脚就是L/R输入和地

7,

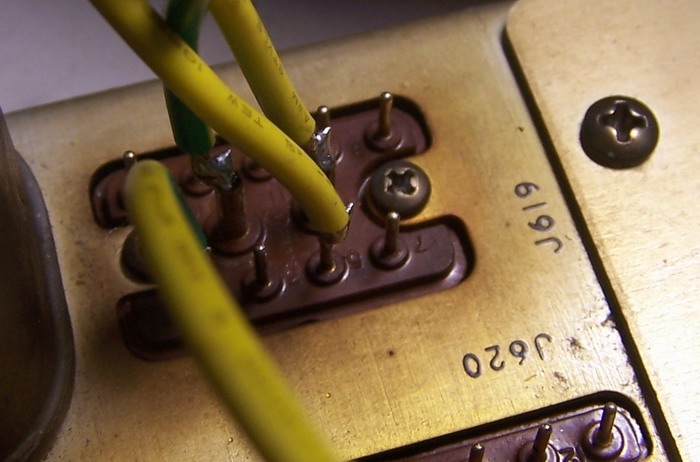

找出本组件的供电接口:

从电路图查得J61910/11二脚是6.3V灯丝(原机灯丝电压是6.1V/8A(所有管子灯丝并联)6.1V灯丝估计是为了整机的寿命和降低噪声)请注意11脚是接地的!
J6195脚是高压输入(电压约240V左右,原机是双285V26Z5W整流后直接接入的)
J6191脚是地线.

8,
因为原机二个放大通道增益太大又不一样,统一将R612(220K) R626(150K)换成51K/2瓦的电阻.


9, L/R
声道信号输入接口增加一个双连的电位器(50K)


10,
接入一个CHM的输出:300V(实际最好是双280V)100mA
6.3V/2A
5V/2A(5Y3
)

完成以上10个步骤后一个古董的前级/耳放就完成的!

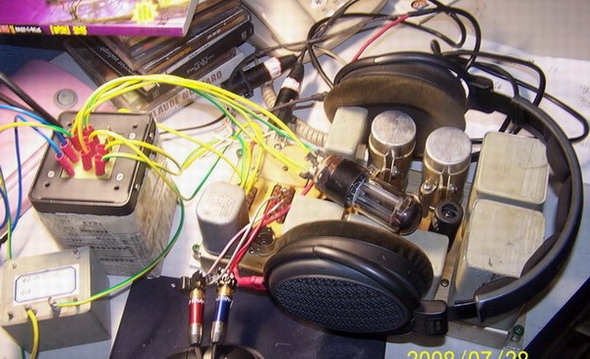

我是用我的HD580耳机来试听的(因为耳机是300欧的,为了阻抗匹配我是把耳机左右声道串联后接一个声道的输出):总体来说声音相当不错!(关于声音的表达各任理解不一样,此处省去100)低频估计能达到40HZ左右高频应该没问题的(实际的还需要凑空用信号发生器和示波器来测试,

下一步打算找个合适的机壳从新装个前级,主要是因为原机的一对8脚插装电容是62年产的,对它不放心,而且也没有空间装电源牛/整流管/输入输出座/音量电位器.-------待续!



:清晰图片见我的像册: http://photos.i.cn.yahoo.com/03600243025/cb9b/#doc-body

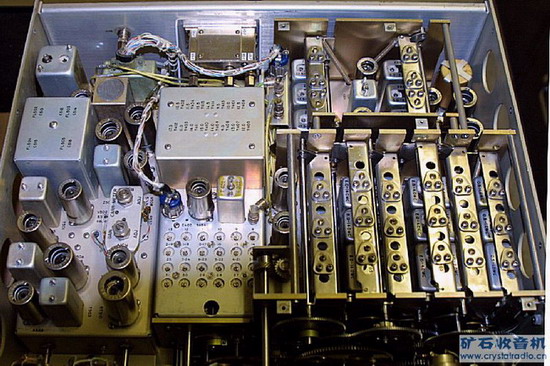

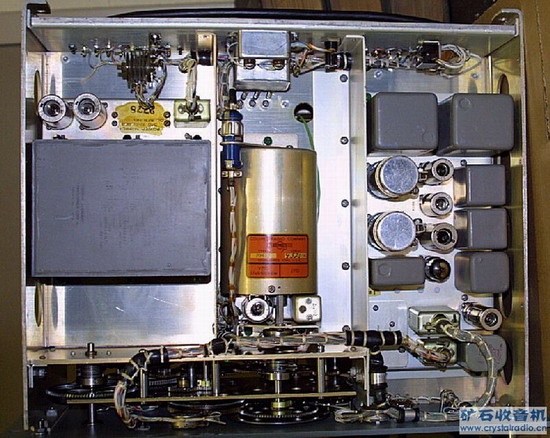

右边的就是音频组件

右边的就是音频组件
回复

使用道具 举报

29

主题

405

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2003-3-5
 楼主| 发表于 2008-7-31 10:02:43 | 显示全部楼层

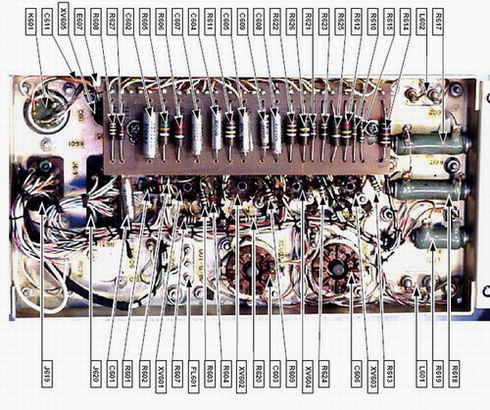

再提供个图片,从原厂PDF文档上下的。

有这个改装就更方便了,
