紧急求助:问这些在解码上跳线的含义

kanila

交易区新帖推荐

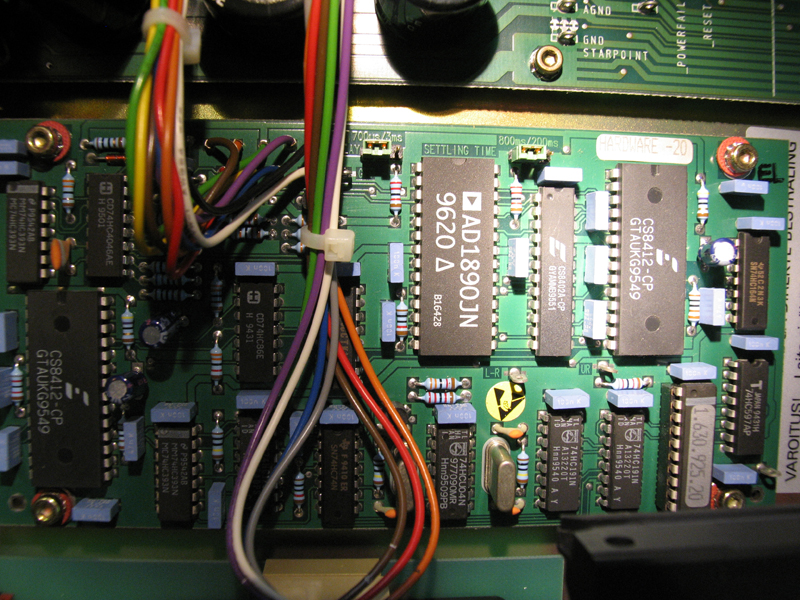

如图一,这是STUDER D731另购的48KHZ原装解码板SFC.

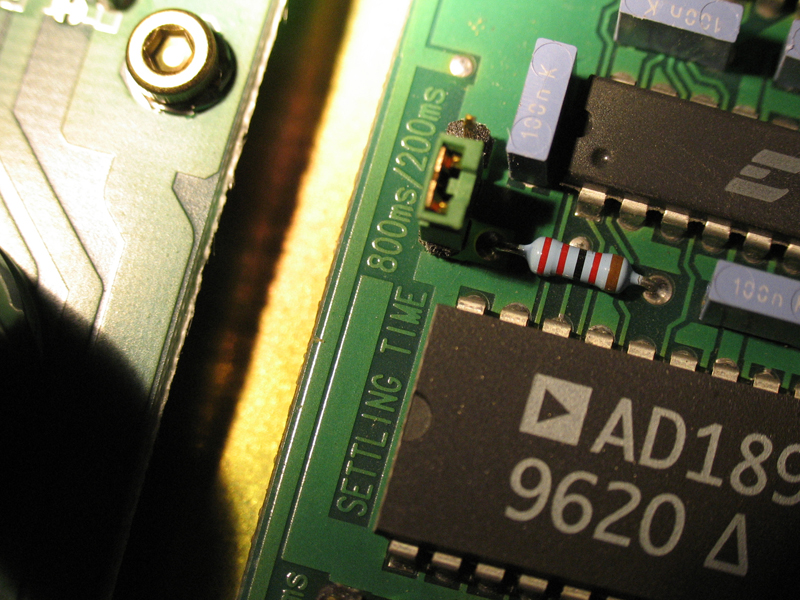

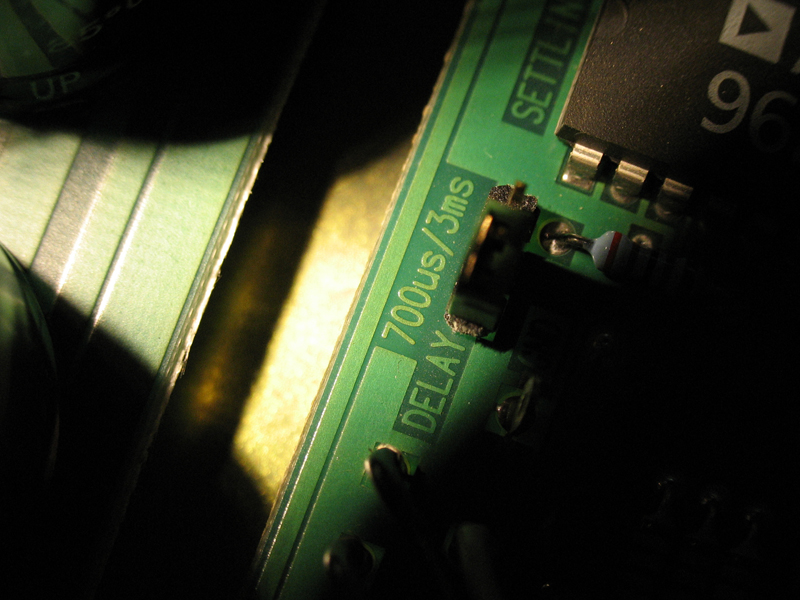

上面有两个跳线,如图2,3.

请问:
1,这两个跳线个代表什么意思?(简单说明就可)
2,若用有别于图片上的另外一种跳线方法进行工作,机器是否会存在安全性问题?(就是会不会烧毁?)
3,若用有别于图片上的另外一种跳线方法进行工作,音质上有何改变?

很难很难才回广州一次,而且时间短.我希望在我离开广州之前处理好这个问题.望各位大大指教.小的先在这里跪谢了!

[ 本帖最后由 kanila 于 2008-9-13 13:43 编辑 ]

asdffx

这是AD1890的功能选择。
settling time，200MS是快速模式，保证不会丢失信号（信号源不稳定的时使用）。800MS为慢速模式，可以更好对抗jitter（信号源稳定时使用）
Delay，设置FIFO的大小。数字源稳定时设置700us，数字源不稳定时设置3ms。

如果想了解更多，找AD1890的英文date sheet看看。

kanila

原帖由 asdffx 于 2008-9-13 14:06 发表
这是AD1890的功能选择。
settling time，200MS是快速模式，保证不会丢失信号（信号源不稳定的时使用）。800MS为慢速模式，可以更好对抗jitter（信号源稳定时使用）
Delay，设置FIFO的大小。数字源稳定时设置700us， ...

我相信DATA SHEET里面不会有音质方面的说明.请您帮我说说这两个选择对音质的影响.谢谢

kanila

难道没有人有这方面的研究和了解吗？

kell

没有亲自搞过的、可能比较难~~~
最好是直接问厂家、比较明了、准确。

asdffx

原帖由 kanila 于 2008-9-13 15:46 发表

我相信DATA SHEET里面不会有音质方面的说明.请您帮我说说这两个选择对音质的影响.谢谢

你是什么数字源？
如果是CD机的话，按照图片上的就好了。

kanila

原帖由 asdffx 于 2008-9-13 23:20 发表


你是什么数字源？
如果是CD机的话，按照图片上的就好了。

多谢大大指点．但就你说的一句话我有所疑问：

settling time，200MS是快速模式，保证不会丢失信号（信号源不稳定的时使用）。800MS为慢速模式，可以更好对抗jitter（信号源稳定时使用）

那是否说明８００ＭＳ在理论上比２００ＭＳ音质好？
这边的信号源是ＣＤＭ　４ＰＲＯ
这个解码板是Ｄ７３１专属配件．作为面向专业领域的ＣＤＰ，设计这两个跳线必有此道理．那我们来猜猜设计师为什么要这样做呢？
网上不可能查到有关的任何资料．而且ＳＴＵＤＥＲ　ＣＤＰ部门设计师早已解散．所以我们只能靠猜了

asdffx

理论上是800ms的好。

200ms应该更多是对应视频的应用。视频的频率并不很稳定。

nadesicozhao

声音好坏实验听了不就知道了么
一共才4种可能性

kanila

原帖由 asdffx 于 2008-9-14 19:06 发表
理论上是800ms的好。

200ms应该更多是对应视频的应用。视频的频率并不很稳定。

多谢兄弟．这方面看来我已经比较清楚了．
还有一个就是关于ＤＥＬＡＹ哪个跳线问题．兄弟没说明他的具体作用和音质影响．麻烦说说看

asdffx

ＤＥＬＡＹ那里应该对音质没什么影响的，
只是设置FIFO的大小。
频率稳定就小点，不稳就大点。
够用就可以了。
有时候大也不一定好，会影响到指针的时间和芯片的功耗，或者可以自己去试试看。

nadesicozhao

buffer大最大的缺点就是跳曲等延迟太长 不爽

kanila

原帖由 nadesicozhao 于 2008-9-15 18:27 发表
buffer大最大的缺点就是跳曲等延迟太长 不爽

BUFFER是什么东西?
