Lavry DA11内部图

小白 · 发表于 2009-6-6 17:26:51

您需要登录才可以下载或查看，没有账号？注册

x

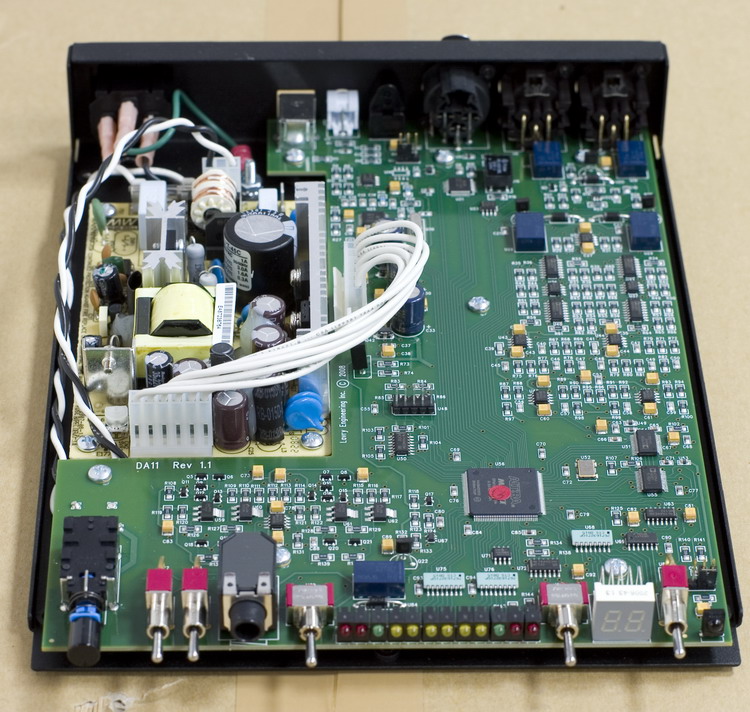

DA11出了不短日子了,但好象论坛上还没有清晰的,正式的内部图. 让我发几张给大家分享.

nadesicozhao · 发表于 2009-6-6 17:29:47

那根金宝被小葛消静电后效果如何啊

lboen · 发表于 2009-6-6 17:32:51

好看真整齐

SDRC43 · 发表于 2009-6-6 17:34:13

任何时候，拆解都是很有意义的
看见Altera公司的MAX II系列CPLD了
http://www.altera.com.cn/products/devices/cpld/max2/mx2-index.jsp

貌似耳放部分也是典型的运放加三极管扩流，就是看不清运放型号...

骑墙待红杏 · 发表于 2009-6-6 17:35:40

喜欢这种大量使用贴片元件，以及使用大规模集成链路芯片的机器.
唯一疑问是为啥不给电源部分加个罩子呢:D

小白 · 发表于 2009-6-6 17:36:01

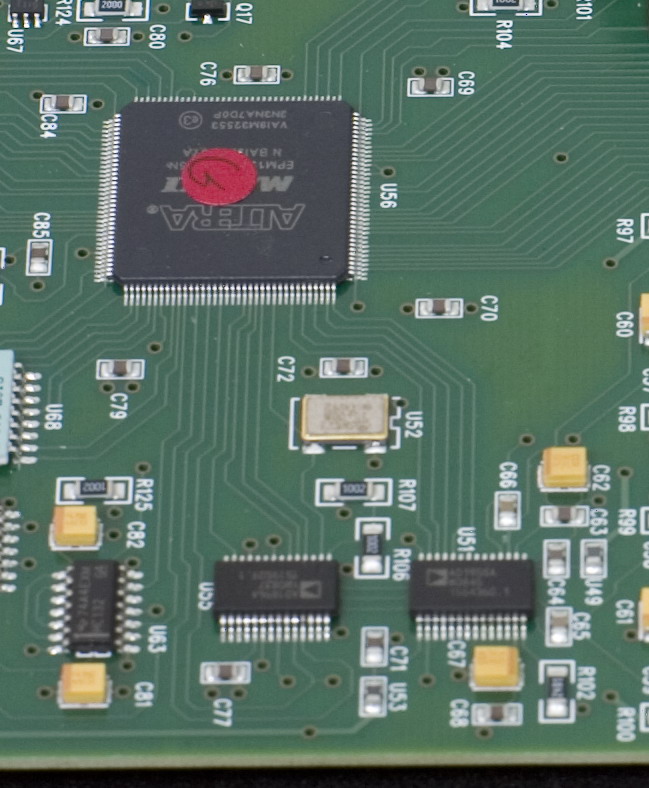

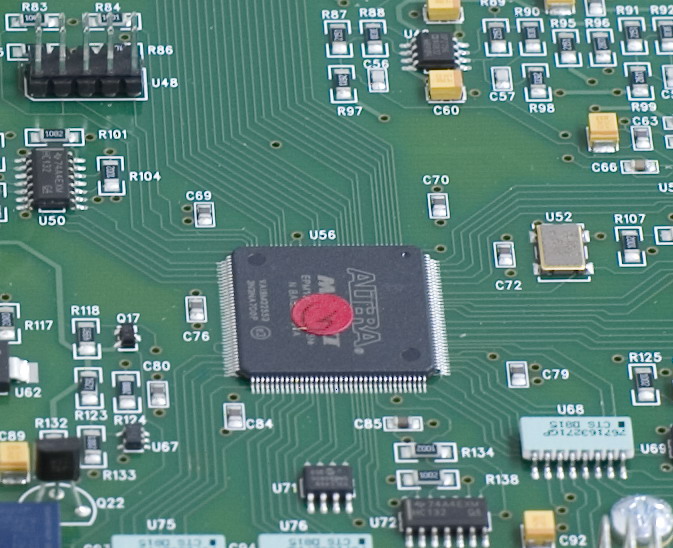

可以注意到电路板上最核心的DSP芯片是ALTERA公司的制品. 旁边标着U52的那块东西就是发出准确时钟信号的晶振,型号为CWX823. 其制造商是晶振行业的领先者之一美国Connor-Winfield公司.

[ 本帖最后由小白于 2009-6-6 17:40 编辑 ]

nadesicozhao · 发表于 2009-6-6 17:41:13

原帖由 骑墙待红杏 于 2009-6-6 17:35 发表
喜欢这种大量使用贴片元件，以及使用大规模集成链路芯片的机器.
唯一疑问是为啥不给电源部分加个罩子呢:D

3小强都这德行
mini还外置开关电的相当于加罩

小白 · 发表于 2009-6-6 17:42:10

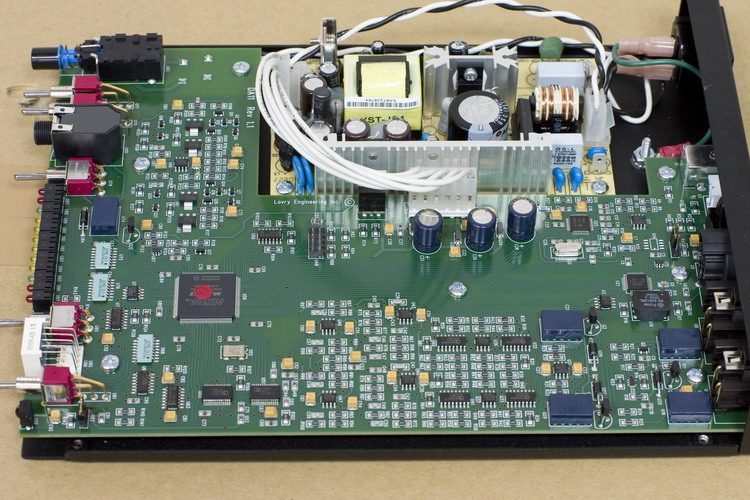

这是侧面的照片.

小白 · 发表于 2009-6-6 17:53:05

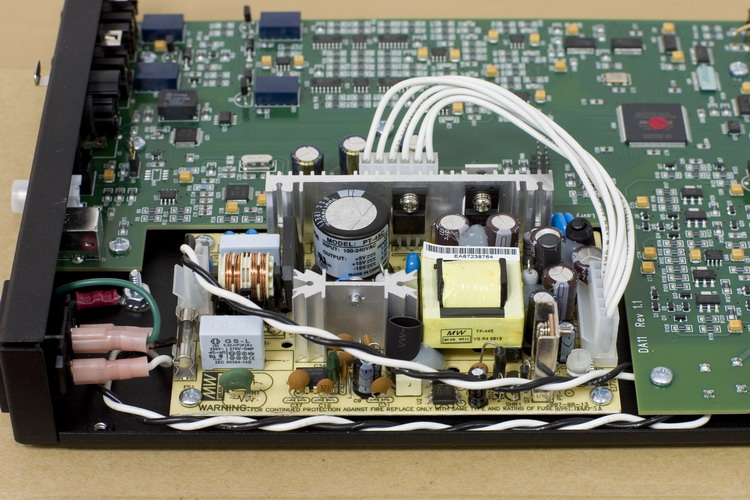

开关电源是一块单独的电路板,是台湾Mean Well(明纬)公司的产品. Mean Well公司是开关电源的专业制造商,和美国医疗电源专业公司Astrodyne有紧密合作关系,所以在开关电源的一个电容上也可以看到Astrodyne的商标(并写着Model: PT-45C).

stephen0831 · 发表于 2009-6-6 17:57:51

好像DA10内容更丰富一点点

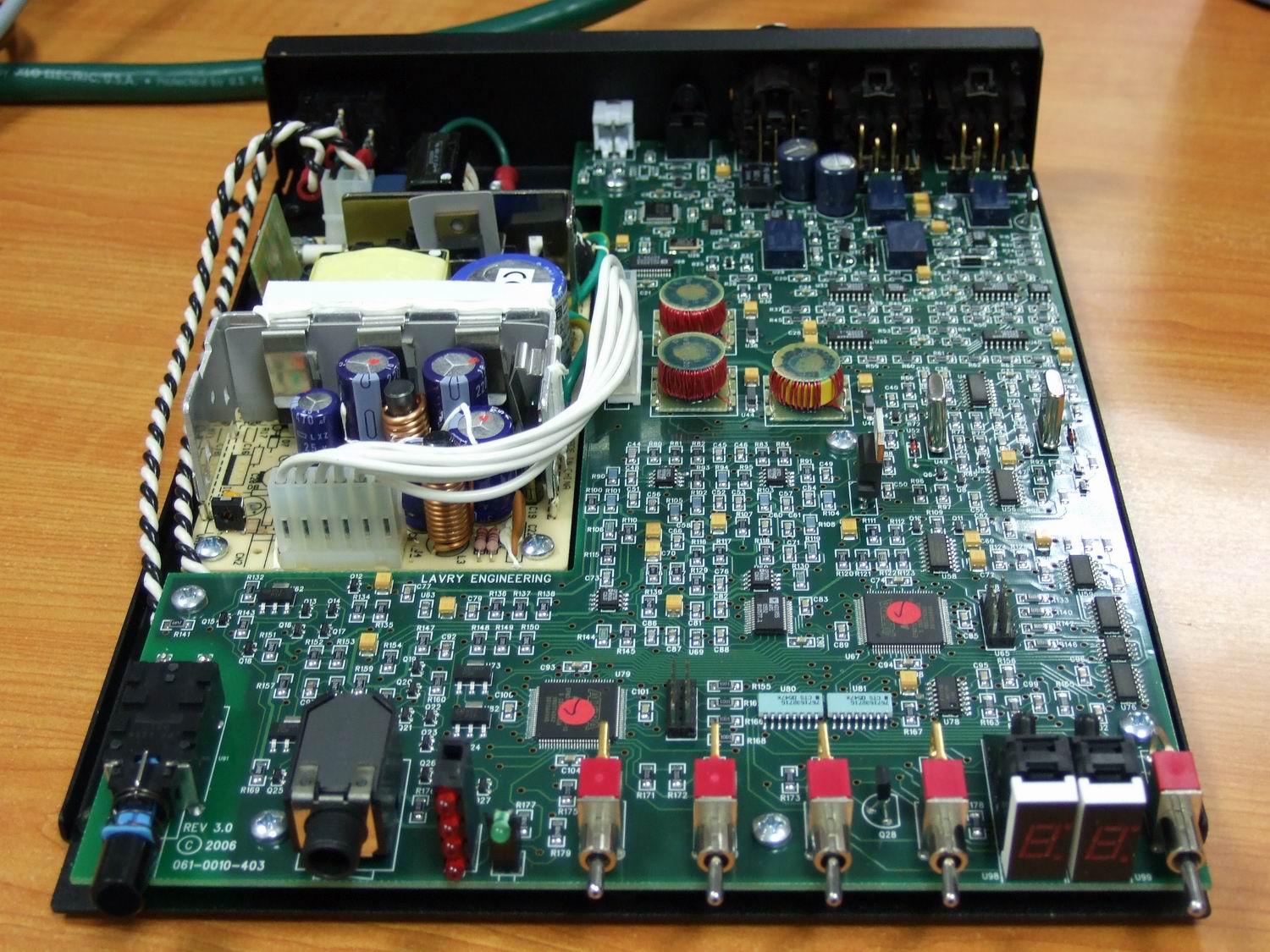

借用白版的一张图

小白 · 发表于 2009-6-6 17:59:39

有人会问: DA芯片是在哪里呢? 诺,看图片右下角的两块IC. 一块是AD1955,DA11使用的DA解码芯片,旁边一块是AD1896异步转换芯片.

x-w · 发表于 2009-6-6 18:00:11

保险丝在哪里，小白能给个近摄吗多谢

x-w · 发表于 2009-6-6 18:00:30

对不起看见了

nadesicozhao · 发表于 2009-6-6 18:07:23

只要换一个？开心的

x-w · 发表于 2009-6-6 18:11:10

一个x金的也肉痛的

到了上听感
