上新鲜的带子了，，，，，带子、带子，就是丝带的儿子

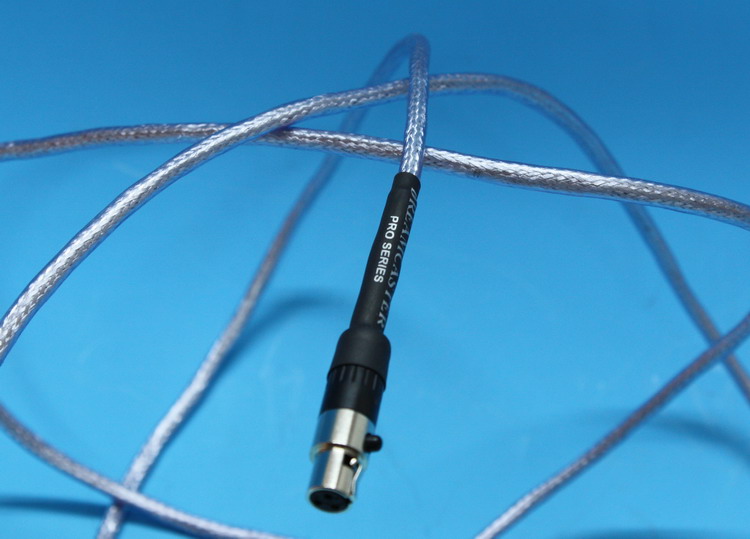

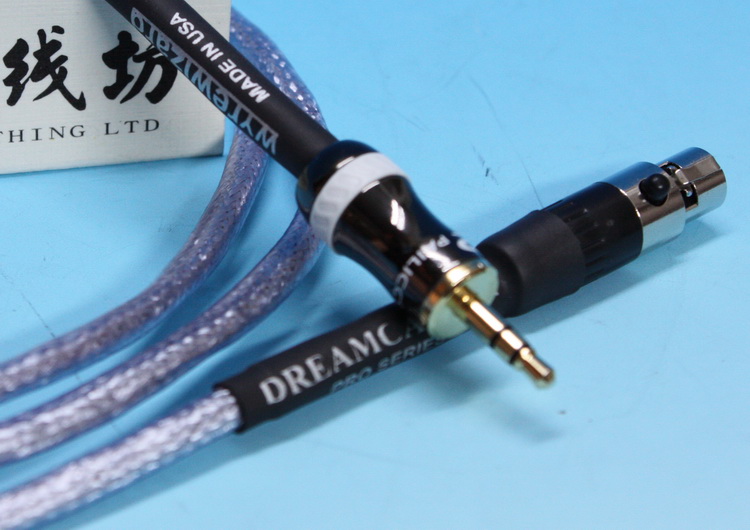

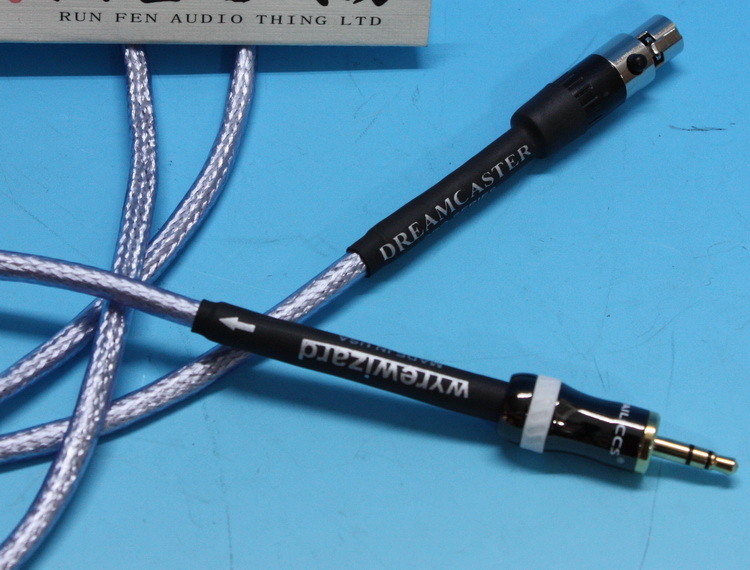

今天下午抽了点时间做了条带子给我的AKG用。对于俺来说这简直就是小菜一碟的。材料工具都现成的直接动手就行了。用的线体是音乐丝带的FEN芬丽的。这也是丝带中级别的最顶了，再上去就是天价的奥丁和瓦哈拉级别了。上几张现场制作的图图给大家看看。。

先把线的长度剪好。前几天给几个烧友做过几根一米半和两米的，对比下发觉两米的声音要更为宽松和自然多了。因此这次我自己要用就弄个两米OK了。基本这也是大家常用的通俗规格。

比划好线头需要的长度，先把线口开好。

[ 本帖最后由发烧BIN 于 2010-5-26 01:38 编辑 ]

发烧BIN · 发表于 2010-5-26 00:28:33

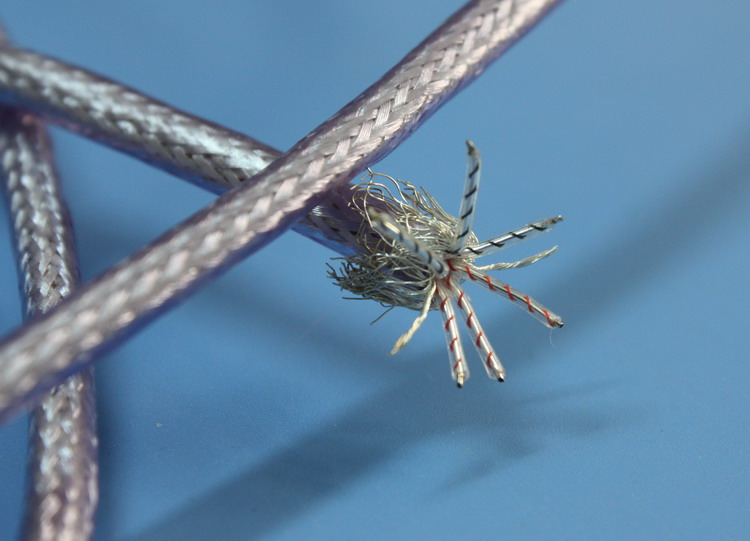

把线口打开，可以非常清楚的看到六根心线的结构，特别是丝带著名的“微空间结构”和编织的非常密的镀银屏蔽网。还有两根裸线那是屏蔽的引线的。

技术不佳，本来很光泽银闪闪的导体，拍下来感觉变成有点灰了。

看不出很高级别的那种感觉。

[ 本帖最后由发烧BIN 于 2010-5-26 00:35 编辑 ]

发烧BIN · 发表于 2010-5-26 00:29:11

淡紫色的透明外皮越看越好看。手感相当的柔顺。

本来想套个网，想想还是算了，套了感觉就看不太清楚这诱人的淡紫色了。

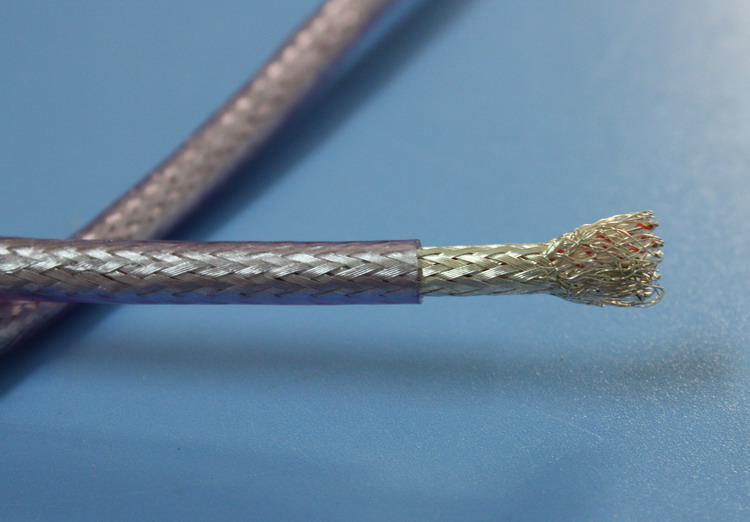

话归正题，，把线开好口后，把线的外皮往回推一些。试的线露出更长的屏蔽层出来。。

要干什么啊？别着急看下去不就知道了。

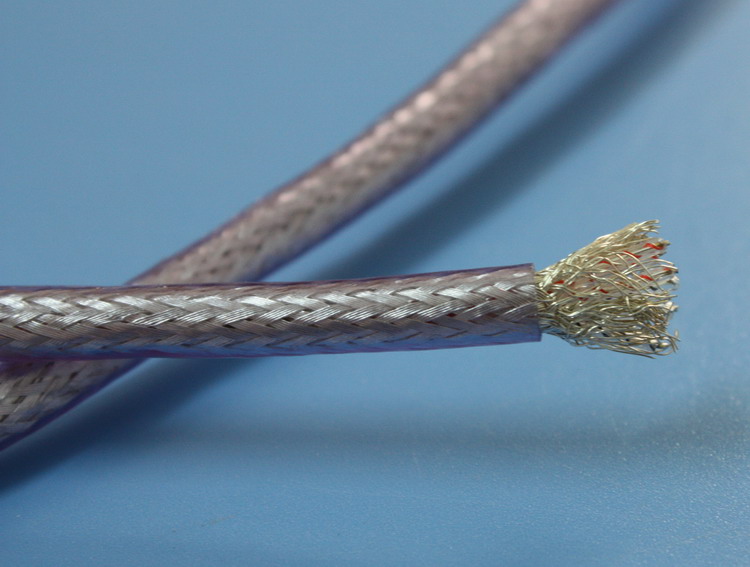

图片的屏蔽层可以清楚的看到，刚才的开口位置，和把线皮退下露出的距离了吧。

[ 本帖最后由发烧BIN 于 2010-5-26 00:52 编辑 ]

发烧BIN · 发表于 2010-5-26 00:46:13

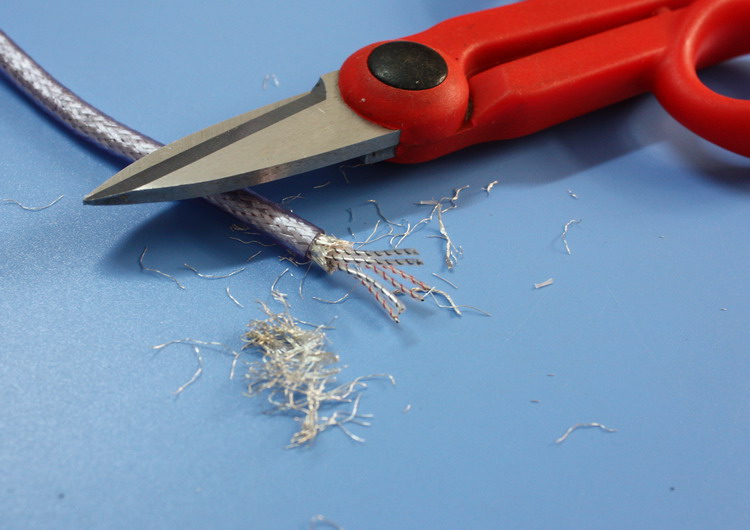

接下来就是上剪刀了。。把露出来的屏蔽层都给剪掉。就剩下六根心线就好了。。

俺非常好用的剪刀，日盆进口滴。咔嚓咔礤的说。。就是感觉刀头苯了点小空间进不了。

发烧BIN · 发表于 2010-5-26 00:51:42

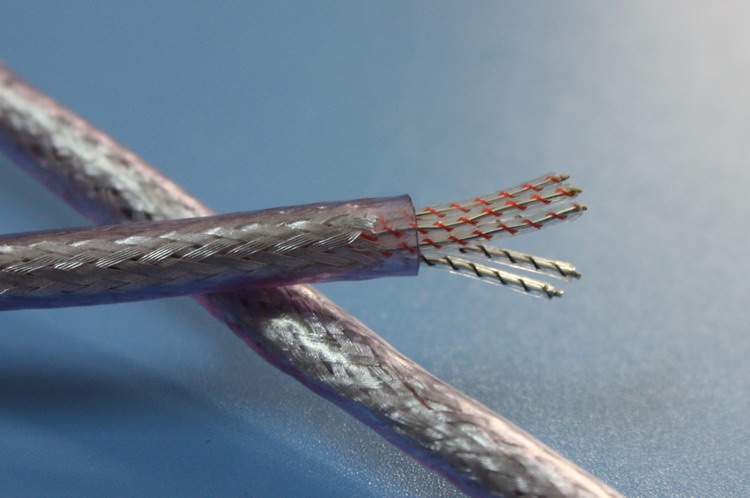

把乱头发剪掉后，看起来清爽多了吧。。

革命就需要这种精简的精神吗。

重点来了。现在把刚往回推的线皮（为的是修剪掉更长的屏蔽层），现在剪好了。要再把它照原路用手用力的推原来的位置。OK，，，，复原了。

图片的线口可以看见，屏蔽网都在线的绝缘里面了。这样接线时就不怕他碰到其他极了。（做线时采用的是开环式屏蔽的，所以3。5插头这边接屏蔽。而输出端是不接的。只接三组心线就好了。）

[ 本帖最后由发烧BIN 于 2010-5-26 00:55 编辑 ]

发烧BIN · 发表于 2010-5-26 01:01:06

叮~铃~~~~~~~~铃~~~~~~~~~~、、

休息过了，大家继续啊。。。

接下来就是把六根心线分成三组，，两红、两黑、两黑红。。现在怎么分都没关系的。不用去关心这问题的。等一下做插头时用表量一下，谁跟谁来在来分就好了。

传说中的“微空间结构”还是比较牛的，导体任你怎么弯曲扭转，他就不会接触到外皮的。永远悬空在绝缘管的中间的。

[ 本帖最后由发烧BIN 于 2010-5-26 01:06 编辑 ]

沉迷 · 发表于 2010-5-26 01:05:26

占位欣赏

fashao319 · 发表于 2010-5-26 01:12:15

发烧BIN · 发表于 2010-5-26 01:16:08

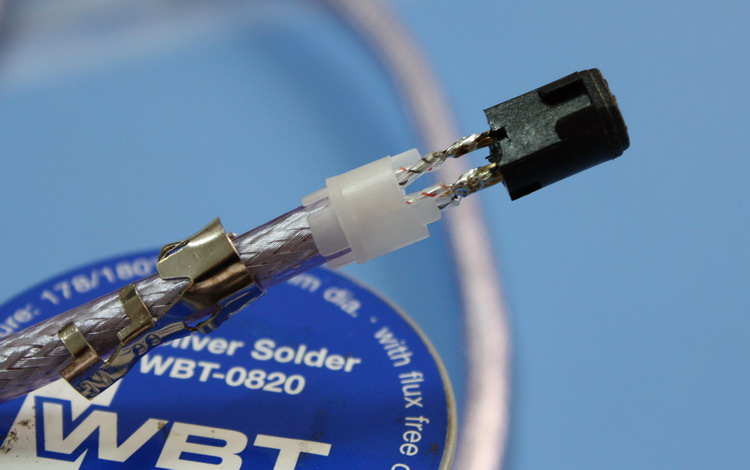

心线分好组后就是焊接在MINI卡龙上了。一般我用的都是WBT的银焊锡。如非特别交代要用其他的，要不我都是用他的。我喜欢WBT的直白干净无染色的声音。而且牢固度一流还不会产生很多渣。

您别看一点焊锡不多，我们一年就可以用二十几卷的。加一起的钱就怕怕了

。。焊线时切记不能焊久和焊锡太多。一是损线二是声音也不好。有些烧友和我交流说同样的锡自己做出来总是没有光泽，灰蒙蒙的。其实那是烙铁的温度太高了。而且焊太久了。把锡都给烧变质了才会有这问题。只要熟练把握好这个度，即使是国产锡也能焊的很PL滴说。

发烧BIN · 发表于 2010-5-26 01:21:11

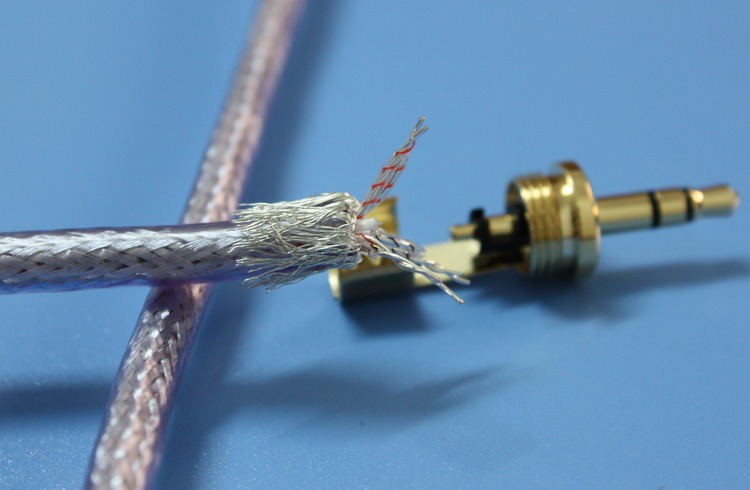

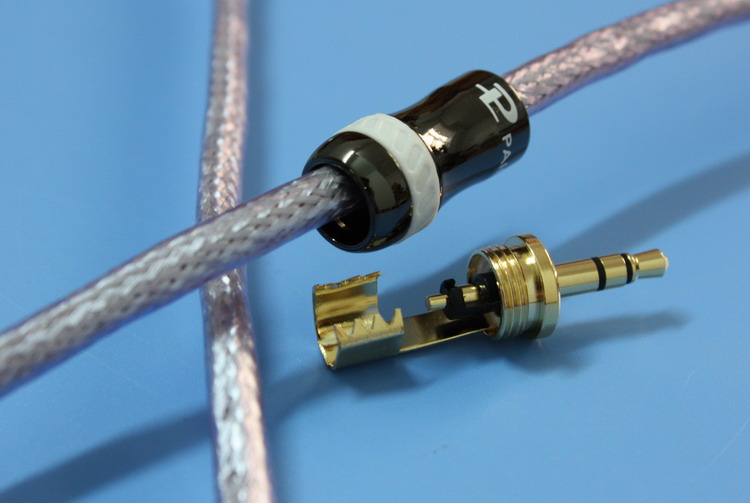

接下来就是焊接3。5插头了。。先把插头的外壳套上。。

这次我用的是百威的插头。

额~~~~

外壳的孔好像大了不少了。线套在里面都“自由行”了。

不管了，等一下套个商标套管后估计孔径也应该差不多了

。。

快点做好，今晚

就有线可以听了。。

。

[ 本帖最后由发烧BIN 于 2010-5-26 01:32 编辑 ]

发烧BIN · 发表于 2010-5-26 01:28:23

接下来就是和先前一样的做法了，比划好长度开线口。不过这头的外皮不用拉，屏蔽也不用剪了，把它们完后翻就可以了（实际上把屏蔽层留几根，把他和负极并一起就可以。其他都剪掉也可以。）这两种做法都可以的。

但这一次我采用的是屏蔽都不剪都留着的做法。这时的心线就要用表量一下了。把1、2、3脚都要确认好。这个可千万别弄错了。
