出了之后，订了个新版的，应用TE8802。据说是tenor代理批核的国内的首家应用单位
file:///C:/Users/IBM_AD%7E1/AppData/Local/Temp/moz-screenshot-17.png
并且睿志自己包装了驱动程序：
设计:
自从2011年11月，我们就完成了TE8802的设计测试，并对10片TE8802样本进行更多测试实践。
并于2011年12月15日定回第一批批量TE8802芯片进行量产测试。
Tenor 中国总代理直言他们只在中国大陆提供数个有实力生产商使用TE8802，并确认我们是中国大陆第一家使用TE8802进行量产的制造商。

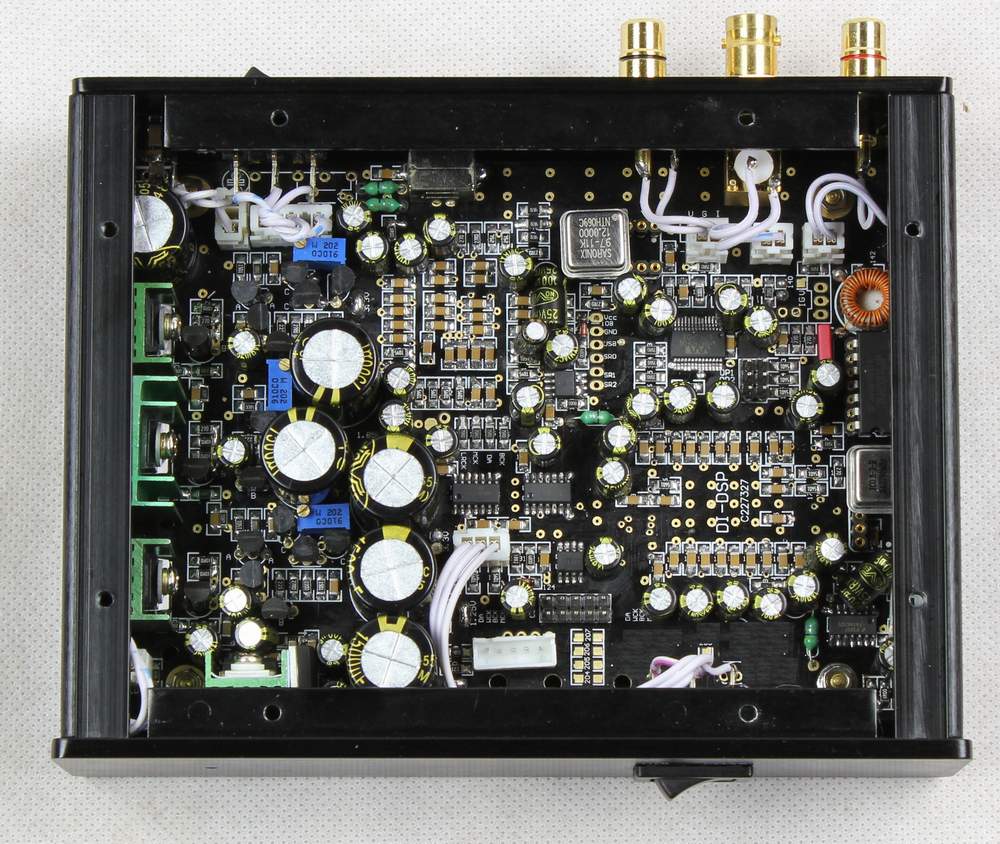

当我们开始设计TE8802线路板时，我们认为TE8802 工作于192KHZ 高采样率，需要有足够良好的电源去耦去保证芯片的工作良好与稳定，因此我们使用了 1UF与0.1UF 并联对芯片各供电引脚进行去耦，并使用四个高速100UF电容对芯片各供电部分去耦。
出于令电容可通过最短引线连接到TE8802，我们将电容设计到底面，与芯片的引脚不长于4MM引线。保证了TE8802稳定工作，还原性更佳。
驱动:
TE8802 支持高速异步传输模式，因此需要安装驱动程序到电脑中。
1, 下载驱动程序并解压 (请使用 Win RAR进行解压，使用Win Zip 会出现错误）。
2, 双击快捷方式 "UsbHDAudioSetup" 。驱动程序会自动识别电脑的操作系统并选择合适 的驱动程序进行安装。
3, 开始安装。
4, 等待数分钟直到安装完成，重启电脑。
5, 在开始菜单里会增加一个程序文件夹，名称为 " Audio-gd" , 单击打开并单击里面睿志音响的Logo打开音频控制面板。
6, 用户可通过音频控制面板设置输出采样率及其他功能。
注意:
1, 在 Windows XP系统, 用户需要先安装好驱动程序并重启方可连接TE8802设备。
2, 如果驱动程序不能正确自动识别当前电脑使用的操作系统，请自行选择合适的驱动进行安装。文件夹名称为x32 包含有 32 bit Win7适用的驱动程序, 文件夹名称为x64 包含有 64bit Win7 适用的驱动程序, 文件夹名称为XP 包含有 Windows XP适用的驱动程序 . 文件夹名称为 Audio-gdUSBASY 包含有MAC OS适用的驱动程序。
3, Tenor确认 , 当输出采样率设置高于 96KHz/ 24-bit 时需要电脑具有相当高的性能 (我们推荐使用最近4年内生产的电脑）， 及其间如果电脑运行大型软件或大型游戏时会令CPU工作负荷过大停止响应导致声音断续。
4, 如果电脑工作时间长导致反应缓慢请重启电脑。
5, 如果需要重启TE8802设备，关机后至少需要十秒钟才开机以供TE8802进行复位设置需要。 |
|
