假RKV制作学习帖

zke · 发表于 2012-5-17 18:41:54

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

最近有不少的老大买了RKV的PCB。。。

在焊制的过程中遇到了一些问题。。。

俺也收到了不少短信。。。

不能一一做答。。。

所以俺想在这单开一帖与老大们共同探讨学习制做过程中的问题。。。

以期得到共同圆满的解决。。。

首先俺要声明。。。

俺也不懂也想通过此帖的到真人的指点。。。

使俺做的假RKV得到更大的提高。。。

因此在说的时候老大们多说俺多听多学。。。

俺也会把俺在做的时候发生的问题说与大家使之为鉴。。。

完了。。。

开始吧。。。

zke · 发表于 2012-5-17 18:43:14

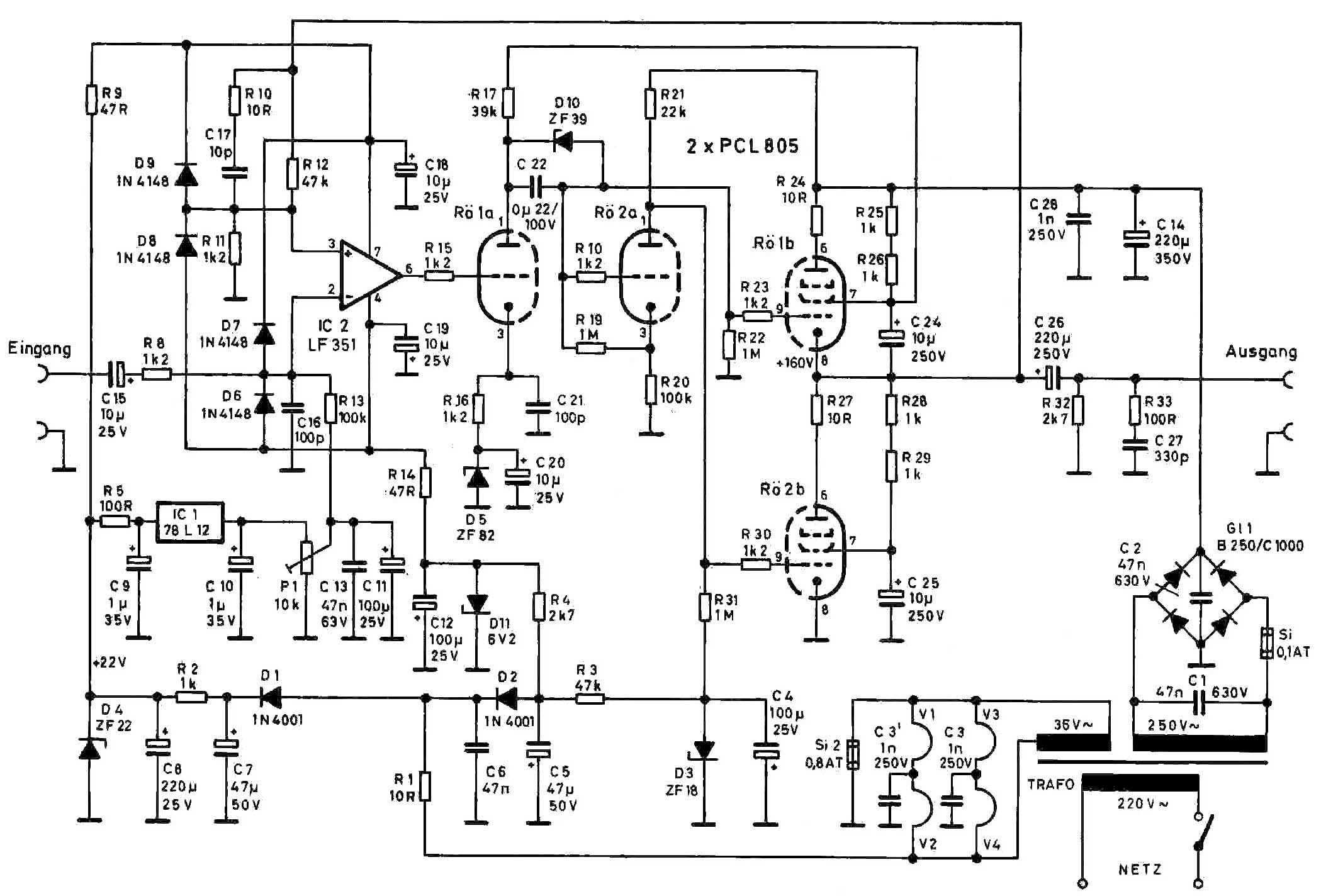

电路图（共参考）:D

zhyipod · 发表于 2012-5-17 18:45:54

我表示我服了，如果有人（特指豚大的客户们）做出来还可以的话，我也做一个

zke · 发表于 2012-5-17 18:48:43

原帖由 zhyipod 于 2012-5-17 18:45 发表
我表示我服了，如果有人（特指豚大的客户们）做出来还可以的话，我也做一个

老大~

你想多了。。。

俺没客户呀。。。

就俺这水平骗一把老大也骗不来一位呀。。。

sd206a · 发表于 2012-5-17 21:53:29

豚大。。今天下午我的机器通电灯丝没亮

一个声道的r17烧毁不知道是什么原因

zke · 发表于 2012-5-18 04:55:56

原帖由 sd206a 于 2012-5-17 21:53 发表
豚大。。今天下午我的机器通电灯丝没亮

一个声道的r17烧毁不知道是什么原因

哈哈~

可开张了来了位“客户”！

谢谢~

从现像看可能电路有联接错误。。。

请仔细的检查电路的元件焊接和元件的极性等。。。

在断电的情况下查下灯丝回路是否有误。。。

确认无误时把管子插上高压挑掉不接通电调试。。。

OK后再接高压。。。

sd206a · 发表于 2012-5-18 07:52:45

原帖由 zke 于 2012-5-18 04:55 发表

哈哈~

可开张了来了位“客户”！

谢谢~

从现像看可能电路有联接错误。。。

请仔细的检查电路的元件焊接和元件的极性等。。。

在断电的情况下查下灯丝回路是否有误。。。

确认无误时把管子插上 ...

我检查了一下也没问题不上高压测量运放脚的电压也正常

是不是管脚接错了？

zke · 发表于 2012-5-18 08:06:10

原帖由 sd206a 于 2012-5-18 07:52 发表

我检查了一下也没问题不上高压测量运放脚的电压也正常

是不是管脚接错了？

上个OP的管脚电压值...

接对了为啥灯丝不亮?

另~

你查下烧电阻的那路39V稳压管是不是坏了或焊反了...

zke · 发表于 2012-5-18 08:15:37

原帖由 sd206a 于 2012-5-18 07:52 发表

我检查了一下也没问题不上高压测量运放脚的电压也正常

是不是管脚接错了？

查下那圈黑的点应是接地的（空点）．．．

1luby1 · 发表于 2012-5-18 08:38:56

难得的技术贴啊

zke · 发表于 2012-5-18 08:48:52

原帖由 1luby1 于 2012-5-18 08:38 发表
难得的技术贴啊

也算不上啥技术帖...

谁叫俺做了两台倒霉的RKV...

结果不少坛友又短信询问遇到的问题...

俺无奈就把俺遇的问题告之坛友...

绝无招揽客户之心呐...

zsudicky · 发表于 2012-5-18 08:51:48

支持

shu5288874 · 发表于 2012-5-18 10:00:01

搬来板凳，学习

小怪物 · 发表于 2012-5-18 10:36:34

这个可以推音箱么

zke · 发表于 2012-5-18 10:37:55

原帖由 小怪物 于 2012-5-18 10:36 发表
这个可以推音箱么

不能直接用于推小音箱...
