跳碟并非一定是光头老化，读盘机械结构的润滑会是一个因素，甚至是主要因素

davidxtb

交易区新帖推荐

之前有烧友说WADIA16遇到挑碟的问题，我在广州这边问过WADIA的维修师傅和广州的烧友，结果都是认为光头老化是主要原因之一。手头的WADIA20到我手里之后半年多就遇到了跳碟的问题，也就理所当然地认为是光头老化的问题。
最近把转盘出给武汉的一个烧友，这兄弟折腾能力强悍，自己拆过TEAC的转盘，所以WADIA到手之后还是一番拆卸清理，居然今晚电话过来说跳碟问题解决差不多了。
也就是拆开来清洗转盘齿轮和导轨等活动部分，从拍的图来看，确实是之前的润滑油干掉了。

看一下日本转盘的几种主要结构，就可以明白包括光头在内的机械部分任何部分都会影响读盘的稳定性，而润滑则是这些部件活动的一个非常重要的因素：


VRDS系列
简单说，VRDS系统就是用一个大夹子将CD紧紧的夹住，让它不会随意晃动；这个大夹子也可已视作一个和CD唱片一样大小的「唱片镇的作用」，不过不能将它是将CD向上去紧紧的贴住它而随之旋转，曾加传动系统和CD唱片之间的接触面积，使CD唱片的运转动作更加稳定。VRDS的马达是以悬挂的方式装置于傅动机械上方，为了支持这块大型的压片盘及马达重量，TEAC设计了加强型的支架，VRDS系统的等级分类，主要就是支架及压片盘制造材质的差异上，便宜的机种使用合成材料，高级机种使用合金材料。

CEC皮带传动系统　
CEC的转盘采用了高扭力的马达，并采用皮带来解决高扭矩马达本身发生震动及产生电磁噪音的问题，并发展出一套「PLL相位环锁线路」，加上高精度转轴及加重唱片镇所产生的飞轮效应（只要马达轻拉，转轴就会转个不停），让转速变化的问题降至最低，伺服系统的工作也更加容易。传动皮带也经过精选，避免长时间使用会老化的问题，雷射头以另外一具马达驱动，又减低了一种震动干扰的可能。CEC就是用如此方式彻底解决高扭力马达所带来问题。

DENON三重避震转盘系统
DENON解释这种三重浮动结构，可以把内部相外部振动都减低到难以想像的程度。第一重悬浮是以打上DENON标志的铝铸体为主之雷射读取部分，雷射头由高精度光学玻璃而非有机玻璃镜片，二维平行控制的线性马达驱动，这部分的主体以弹簧和油压阻尼固定在铝镶底盘上。第二重悬浮就是占全机三分之一重量的铸铝底座，它上面有很多突起的柱子。包括电源变压器、稳压线路板、传动机构、模拟放大线路板等，都是悬空的锁固在这些柱子上。第三重悬浮指的是特殊合金所措成的避震脚，它们不像美汇器材一样随便装个橡胶垫聊备一格，而是真正具有非常好的阻尼作用。
在三重悬浮之外，DENON还有很多独特的设计，先说重达200公克以铜和铝合金车制的唱片镇好了。这么重的唱片镇除了能真正把有弯曲的CD压平之外，它在旋转时形成的惯性作用也会大幅降低晃动。某些采用飞利普CD传动系统的器材上也加了一片唱片镇，不过飞利浦规定马达所能负载的重量很有限，因此时间一久那些「超载」的马达难保不出问题，Denon为了支撑重量级唱片镇，以高转矩的霍尔马达为基础，直接驱动一个12mm的不锈钢主轴，轴心承座使用摩擦系数低且硬度极高的红宝石。在大轴心、大扭力马达与起重唱片镇的配合下，CD片转动时服服贴贴，几乎不会有任何振动，相对的校正系统工作负担减轻，也代表了好声的开始。此外，DCD-S1的200公克唱片镇多开了三个孔，这可以让CD与唱片镇之间有更繁密的结合。

先锋倒置转盘
先锋为解决读盘过程中CD碟晃动的问题，将CD的印刷而朝下、读 取面朝上放在一个和CD相等大小的圆盘之上，而雷射头则以悬挂的方式向下读取信号，这种工作方式有点像是以前的LP唱盘。这样工作的机械比较稳定，再加上此时CD是被整片压在托盘上工作的，旋转时能避身上下晃动的可能性，先锋还在CD承盘上面加了一层柔性的胶垫，这层胶垫也有其用途，它可以吸收外来的细微振动，使得CD唱片更稳定的旋转。

SONY的光头固定旋转系统
SONY却发现移动中的雷射头由于质量太小的缘故，极容易被外力干扰而产生不必要的震动，因而影响读取讯号的正确性。SONY在此运用了完全不同于其他厂商的设计方式，他们选择将质量较轻，易受外力震动影响的雷射头固定，然后让较重，可以较稳定动作的CD的承盘移动迎合激光头的读取动作。当然，这样做还是没有解决原来马达本身振动所带来的问题。在这个部份，SONY用了类似于Denon公司的作法—使用大轴心、大扭力的马达，配合超重的唱片镇让CD的旋转动作极为平稳，不过这些作法只有在高价机种上可以见到。







这里想MALER兄认个错，之前我的认识确实是有问题，特转帖MALER老兄博客的操作：



跳碟的原因一般是因为磁头架的行走轨道上润滑油年久干枯，比较粘滞，造成行走阻力过大。
   处理的方法：

  1、认真清理两根导轨杆，最好是将左右两根导轨杆拆下，方法很简单，两根导轨分别是用压片固定的，旋出螺丝即可。

   2、将拆下的导轨杆放入较稀的洗涤剂里清洗干净，擦干。

  3、清洗支架上右边的导轨孔，用布条沾上清洗剂少许（加水稀释）穿过导轨孔来回拉动，再换布条沾清水（不能多）拉动，最后用干布条擦干净。

   4、清洗左边的滚轮。方法如上。

  5、加润滑油，最好是修钟表的油或专用的仪表齿轮油，千万不能加食用油和粘度大的机油。因为食用油经过夏天的高温后，会老化，变得像胶水一样的粘。

   如果进出仓不畅，也要清理老化的润滑油，重新加油，但千万不要拆下，只要仔细擦拭右边轨道杆和和左边的轨道就行了。但最好是换电机上的皮带。

   另外，主轴马达轴承处加适量的润滑油。

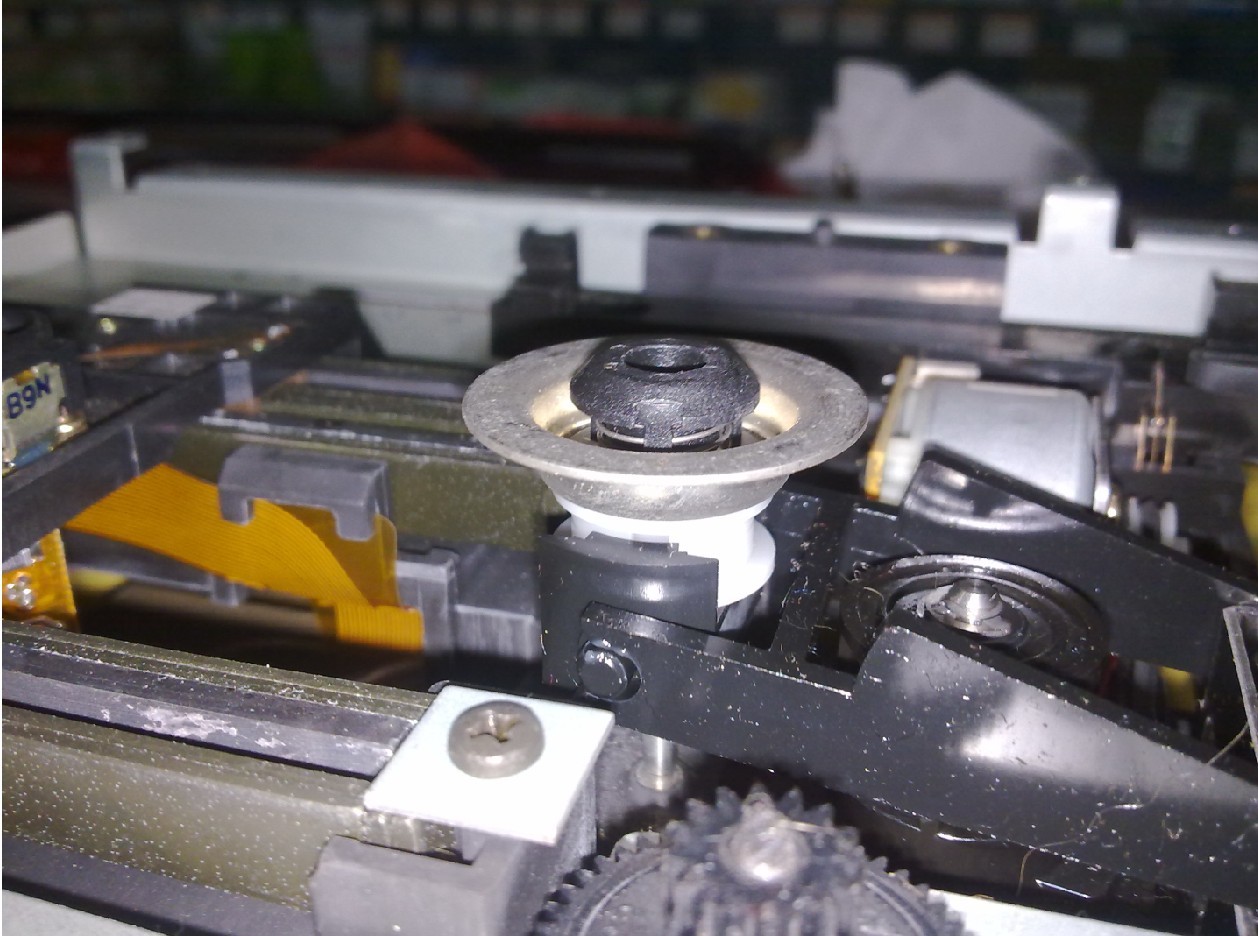

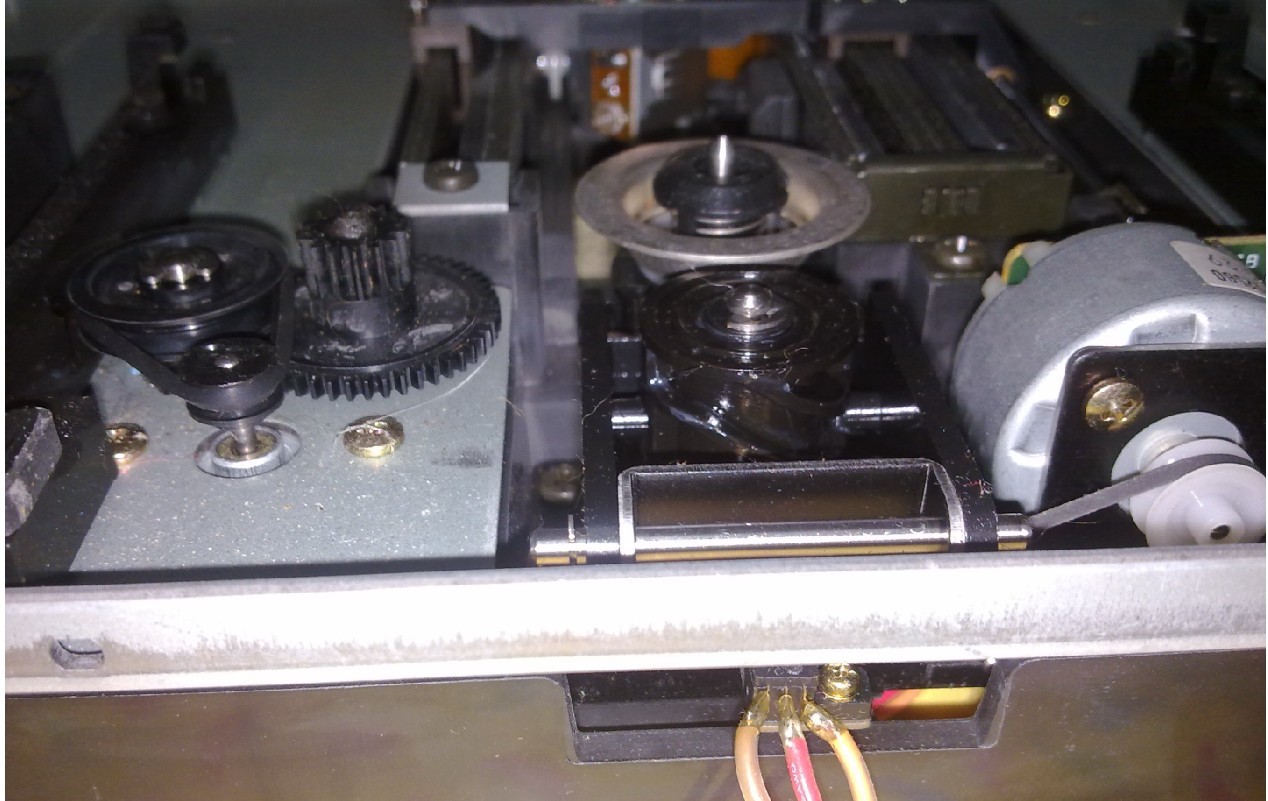

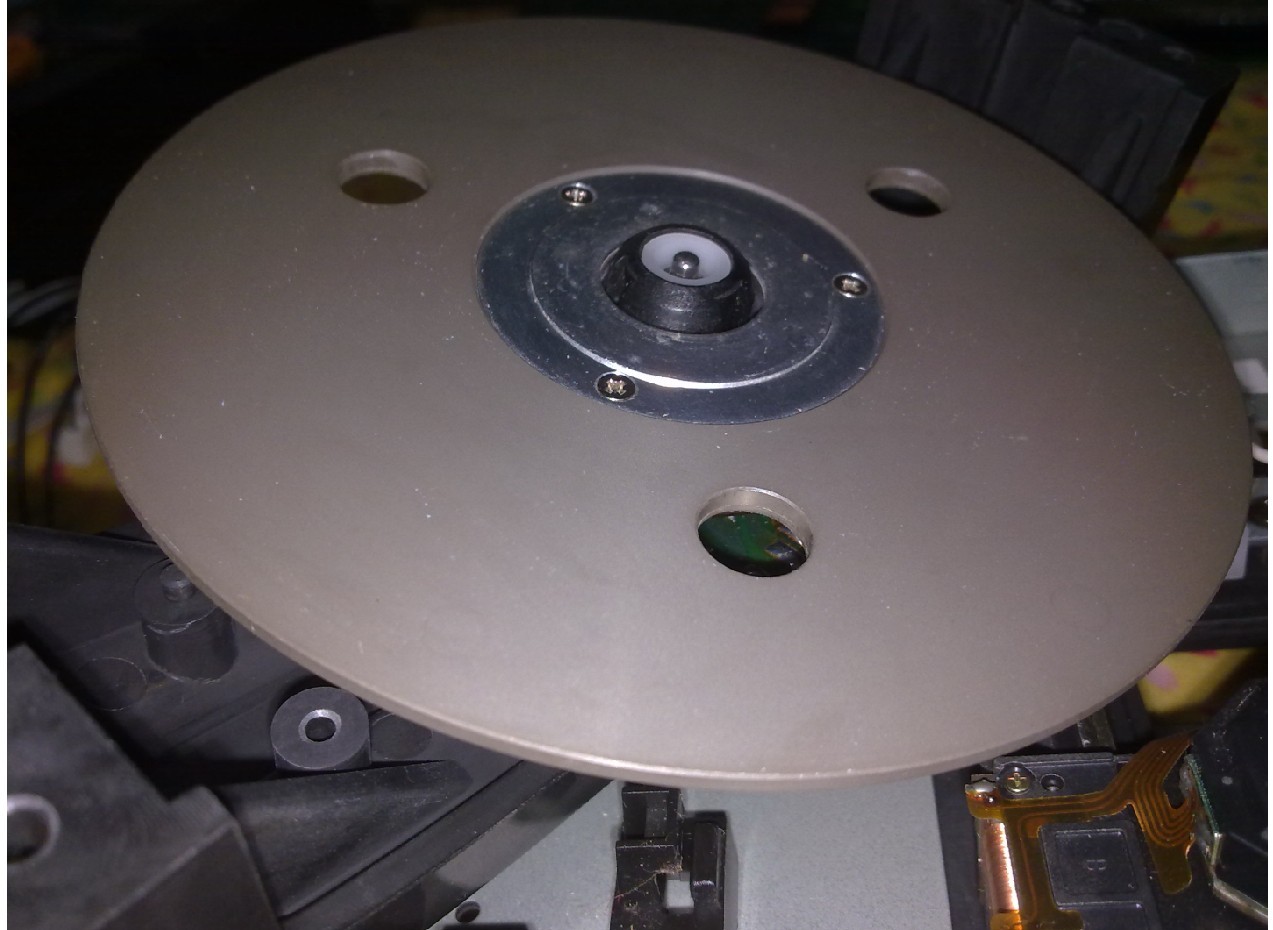

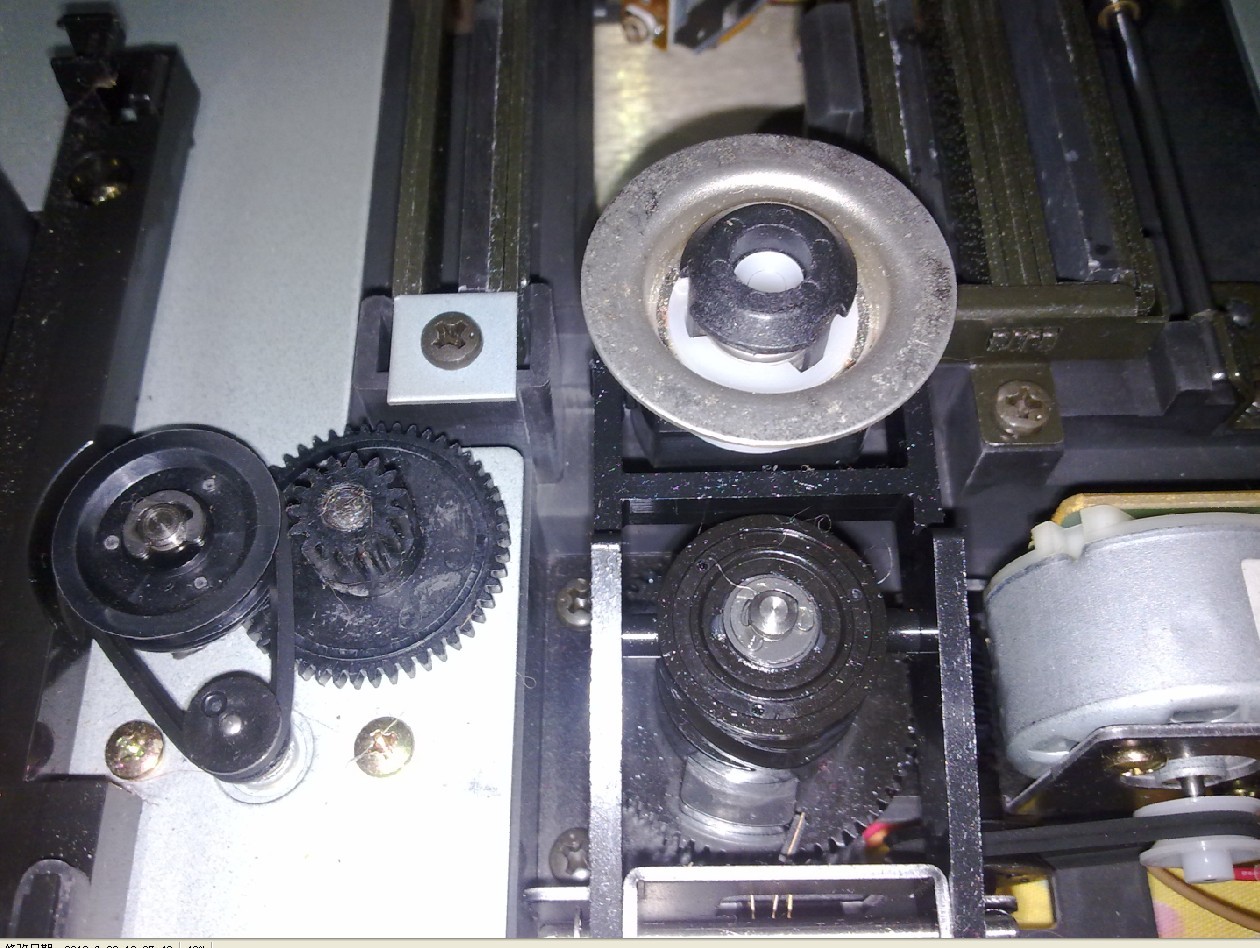

下面是WADIA 20的拆卸图，大家可以看看机械结构润滑油的干涩问题

[ 本帖最后由 davidxtb 于 2012-7-3 23:37 编辑 ]

davidxtb

有些转盘，比如VRDS的那个，结构非常精密，对转盘齿轮和导轨等机械性能要求非常高，这种情况下的润滑就是非常重要的了。
如果你的转盘或者CDP出现跳碟，也许可以先看看机械部分是否有润滑油干涩的问题。

chestnuts

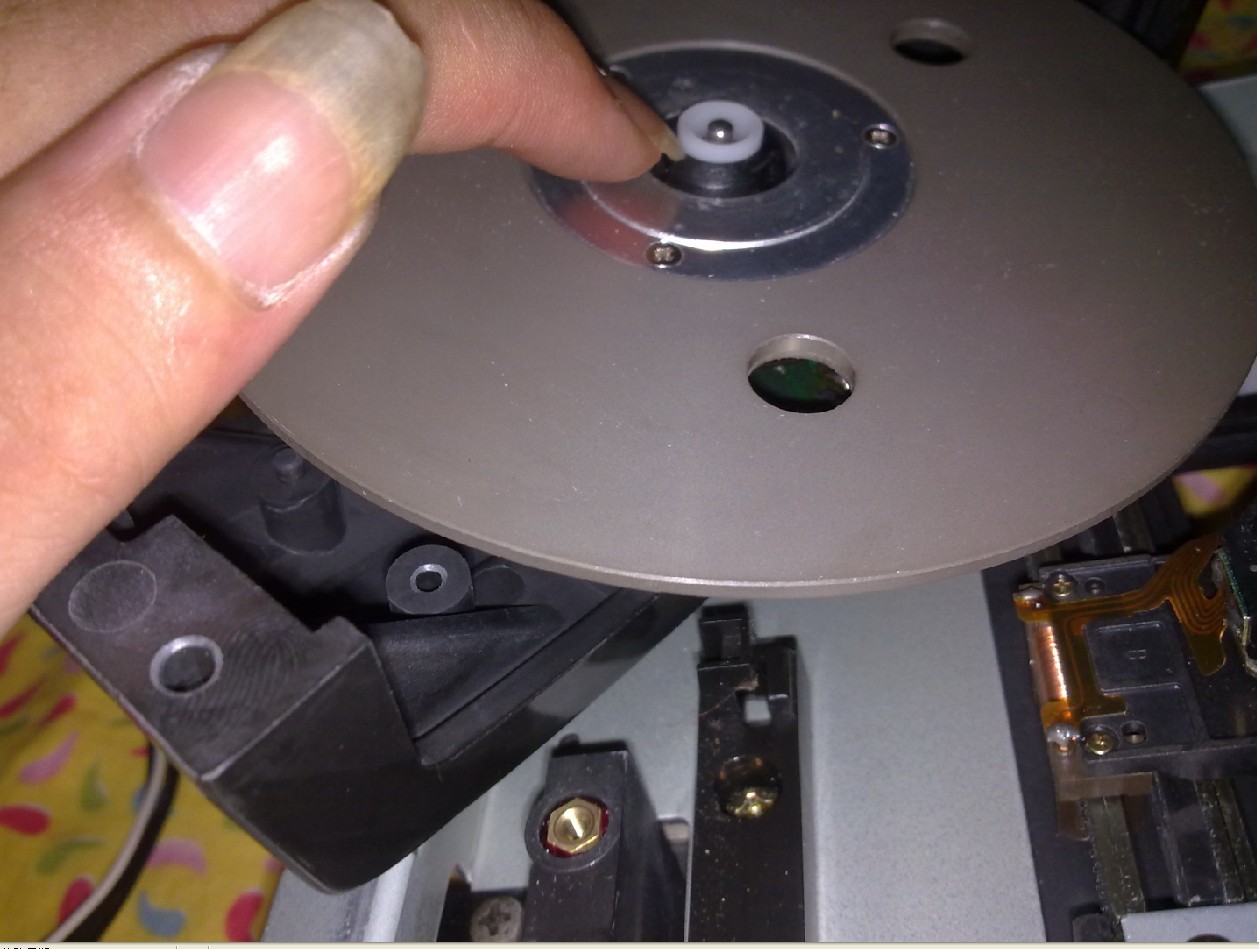

手指甲留那么长还发黄

冰冰鱼

没错，俺的老爷CDP也是这个问题，跳音一塌糊涂，以为光头报销了，结果清洁了一下光头导轨就顺滑如新了

ksoptical

等开波，顶顶！

kevinghost

顶顶

liuyindong2007

那vrds怎么搞？拆开？

davidxtb

原帖由 liuyindong2007 于 2012-7-2 08:13 发表
那vrds怎么搞？拆开？

找这个兄弟：尤迪安  QQ707165486
我动手能力没那么强，那个手指甲也是他的

借用那个润滑油的广告：你能想象没有润滑的转盘吗？

[ 本帖最后由 davidxtb 于 2012-7-2 09:05 编辑 ]

psman

强悍的技术帖。

ambrosia

Mark 先

暴君农

还是用光驱头安逸

loocky

只知道CEC的皮带老化之后会不读盘！:D

csbwb

举四肢赞成啊！

goodtogo

很有指导性啊

lus12

原帖由 csbwb 于 2012-7-3 22:34 发表
举四肢赞成啊！

5肢
