今天完成耳放的一个声道，好烫。

hauntzr · 发表于 2012-8-11 21:10:04

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

工作电压：dc21v 测量静态工作点由106ma 逐渐降低到100ma 工作一小时还未稳定散热器手只能坚持4－5秒钟，环境温度大概30度。中点电压稳定<2mv
我这么大个散热器 100ma就这么烫，真不知道那个铁三角的HA5000 200ma的电流还是两个声道共一个散热器，那岂不是烫的可以煮鸡蛋了？！

为什么上图提示“无效的图片格式” 我发的是jpg文件啊。

stevenjou · 发表于 2012-8-11 22:20:49

顶6岁处女。

danny_kk · 发表于 2012-8-11 22:23:56

激光鼠 · 发表于 2012-8-11 22:44:34

+-21V还是单21V？

@^耳^@ · 发表于 2012-8-12 00:55:52

我是来看煮鸡蛋的，结果影子都没看着！

hauntzr · 发表于 2012-8-12 00:55:58

原帖由 激光鼠 于 2012-8-11 22:44 发表 +-21V还是单21V？

是+-21v 散热器尺寸 130 22 50mm。功率管 2sk214 j77

[ 本帖最后由 hauntzr 于 2012-8-12 00:58 编辑 ]

palchiu · 发表于 2012-8-12 11:19:15

有没有自激?

激光鼠 · 发表于 2012-8-12 13:00:58

散热器有点小

hauntzr · 发表于 2012-8-12 13:37:39

无自激用示波器看了

[ 本帖最后由 hauntzr 于 2012-8-12 13:49 编辑 ]

hauntzr · 发表于 2012-8-12 13:39:20


hauntzr · 发表于 2012-8-12 13:47:20

看散热器不小了也就4.5w的功耗。

little144 · 发表于 2012-8-12 23:40:53

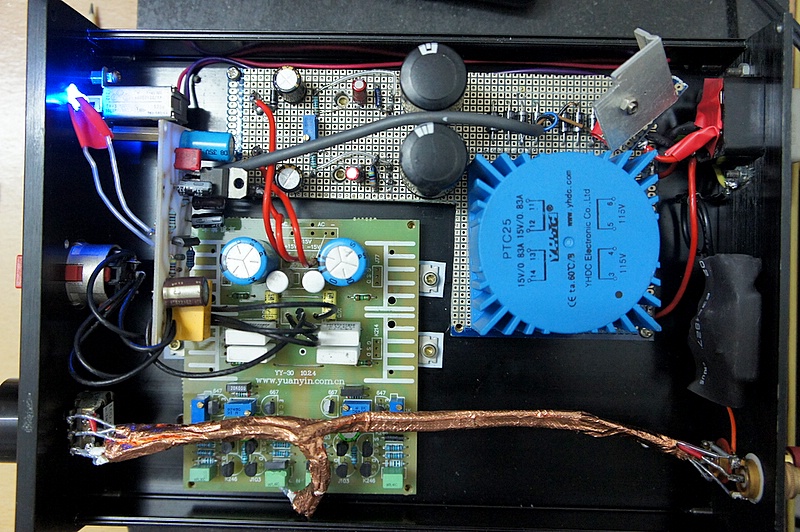

我的也是2SK214/2SJ77的耳放

hauntzr · 发表于 2012-8-13 00:16:51

有底噪吗？

little144 · 发表于 2012-8-13 06:53:46

没有,你用稳压没有?

hauntzr · 发表于 2012-8-13 07:05:36

用了 7815 7915。有交流声正在排除问题。
