让小黑条飞 - USB分离供电改造

地膜 · 发表于 2012-11-3 06:44:45

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

不久前楼主围绕着HD650组了一套系统，详见：http://bbs.headphoneclub.com/thread-196849-1-1.html
其中DAC是Bladelius USB 小黑条。

用小黑条听音乐原本是件挺惬意的事情，它略带温暖的低声配合清澈的solo推动650播放流行、乐器独奏、室内乐都游刃有余。可是这样的650就算推好了吗？答案是否定的，在这套系统上大编制是个软肋。倒不是说入不了耳，其实各个声部特写的时候还是很细致的，只是每到钟鼓齐鸣，感情迸发的时候声音发虚，让人泄气。

楼主也尝试过小黑条的单独供电，无奈电脑不认。通过usb hub 转接一次，电脑认了，但是味道不如aq carbon直连。

后来楼主转战pci-express usb 3.0 card，希望给系统打一记强心针，可惜有缘无分，只好作罢。

某日在美国论坛闲逛，看到一帮人在讨论一个线性电源，好评不少。顺手一查，只要一百来美刀，楼主想想即使小黑条用不了，转个手也不算太亏就订了一个。随后就开始了漫长的等待。

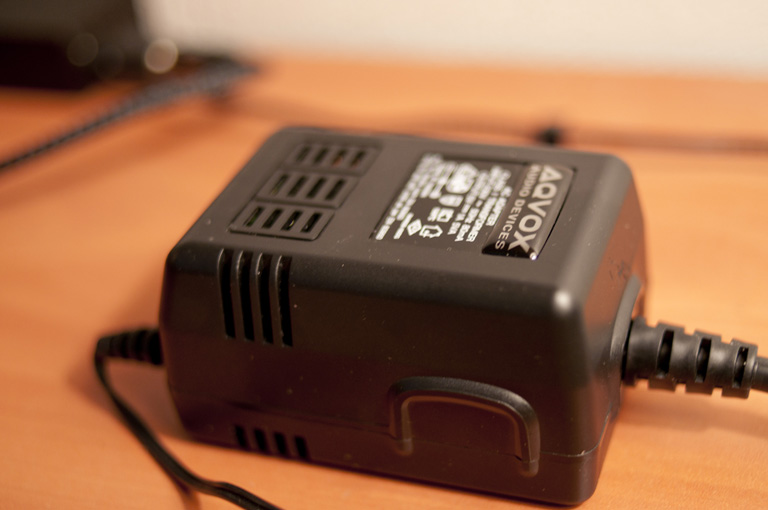

将近一个月，这个电源终于从德国漂洋过海，到了楼主的魔爪之中。

地膜 · 发表于 2012-11-3 06:46:00

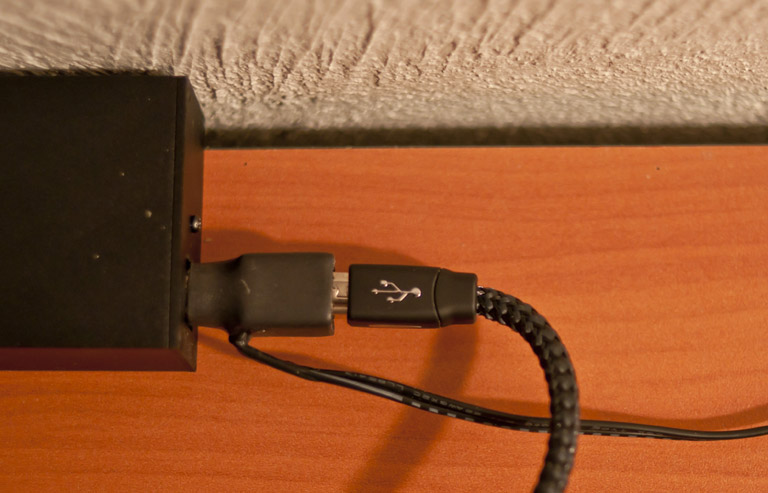

它的接口很有意思，是个B母到B公的转接头，电源线从旁边进入，见图

地膜 · 发表于 2012-11-3 06:46:40

这个的好处就是可以方便的接驳各种发烧usb线，使得物尽其用。

电源输出电流是1A，好像不是很大。抱着试一试的心态楼主把它接上了小黑条，信号用aq carbon传输，然后点开了一支小协，然后楼主笑了——有声~ 然后楼主大笑了——好声！

第一感觉就是能量充沛，第二耳朵是乐器分离度提升。

Enjoy一阵之后，楼主开始想为什么之前的DIY分离供电不能识别。且想且动手，用DIY线替下aq carbon作数据传输。结果仍旧是不能识别。

这条DIY线接电脑的部分火线和地线是完全断开的。现在火线部分有线性电源替代，问题只能出在断开的地线上。看来那个转接头子通过某种方式和电脑usb口的地线联系了起来。

还好楼主改线时留了个后手，没把地线剪短。现在把它重新连起来，插回系统，认了~

一耳朵声音居然很好！接着AB对比carbon，一轮过后，carbon居然败下阵来！这是什么情况？

楼主承认自己慌了，carbon可不便宜啊，居然被一条鸡线打得体无完肤。。。鸡线通透宽松，carbon密度不俗，但是却有一种很奇怪的声音，尤其是听人声的时候好像左右各有一张嘴，可以形容成一种“脑裂感”...

为此楼主苦恼了好一段时间，直到有一天无聊，除下线性电源，改用carbon直连。“脑裂感”出于意料又在情理之中地消失了。对啊，以前本也没有听到这样的声音，鸡线本也没有胜过carbon，一切的是非都是外接线性电源以后发生的。

灵光乍现，楼主忽然想到了一个变数——虽然输入小黑条的时候供电被替换成线性电源，但是carbon仍然连着电脑的5V电源。虽然没有电流通过，但是引入了电脑端噪声。此外，有5V电压却没有电流，可能会改变绝缘层特性导致电容发生变化，对原本的调音也是一个破坏。这个问题如何解决？把carbon 的A口电源pin用胶布挡住呗...

很幸运，这下“脑裂感”消失了，取而代之的是能量充足，画面感强的美妙乐章，长舒一口气。。。
值得一提的是，继续用鸡线AB carbon，鸡线仍然没有太落于下风，依旧好听。要知道在非分离供电的情况下，carbon是远超于鸡线的。如此看来发烧usb线的功夫主要是在供电方面。它们能把电源的噪音在传输过程中对信号的干扰显著降低。

看到这里，有些朋友大概会心动想去买一个线性电源了。楼主的建议是: 不用花那个钱，仍然可以有不俗的提升。

将鸡线不通过线性电源的转接头，而是直接接上小条子，用于供电的那条线插在ipad充电器上。这样的搭配，结果是仍然非常好听！没有线性电源那么细腻，但是贵在宽松耐听，实是各擅胜场。

地膜 · 发表于 2012-11-3 06:47:13

Diy线材的成本接近于零，如果你有iphone,ipad, iwhatever，只要你有那个白色的开关电源(5V 3A)，更是又省一笔... 当然，这里面有一个风险。想到了没有？电脑的地、电源的地还有小黑条的地都通过这条DIY线的地线接在了一起，一旦开关电源地线电位出现变动，或者系统存在多点接地，有可能引入新的的噪音，甚至烧坏元件。想要试验此方法的朋友们，请谨慎而为哦~~。楼主目前还搞不太清这里面的玄机，但是大胆试了两天，没有出现任何异常。

简单说说分离线的制作。

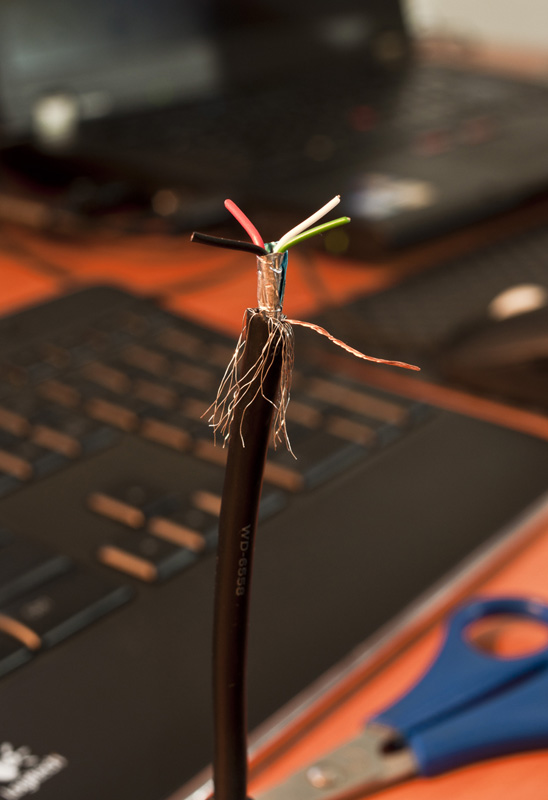

一般的usb线如图所示，内部结构如下:

地膜 · 发表于 2012-11-3 06:47:49

绿的是信号正，白的是信号负，黑的是地线，红的是5V线。外面先是一层铝箔屏蔽层，接着是一层金属网和一条drain wire（用于屏蔽层接地），最后是一层绝缘。
这两层屏蔽很重要，是保障信号传输正确性的关键所在。DIY电源分离线的时候会破坏掉铝箔屏蔽层，所以作为信号传输的那条线要尽量短些。

做线时首先要准备两条线，一条用作信号传输（一头端子是A公头，一头端子是B公头）；一条用作供电，只要有一头是A应该就成（但是涉及屏蔽层单端接地的问题，双A头的线比又较对称，不知里面的连接方式，楼主保险起见用了A-B的线）。

信号线用剪刀在输出端附近剥开绝缘，把屏蔽网剪断，但不要剪短（这么绕口。。）。注意，不要手一抖把drain wire剪断。然后剥开铝箔屏蔽层就露出四条导线了。把红色的电源线剪开，剥出输出一侧的线芯；黑色的地线剪开，断口两头都剥出线芯。

然后开始弄供电USB线。一刀剪断，把红色电源线和黑色地线的线芯都剥出来。

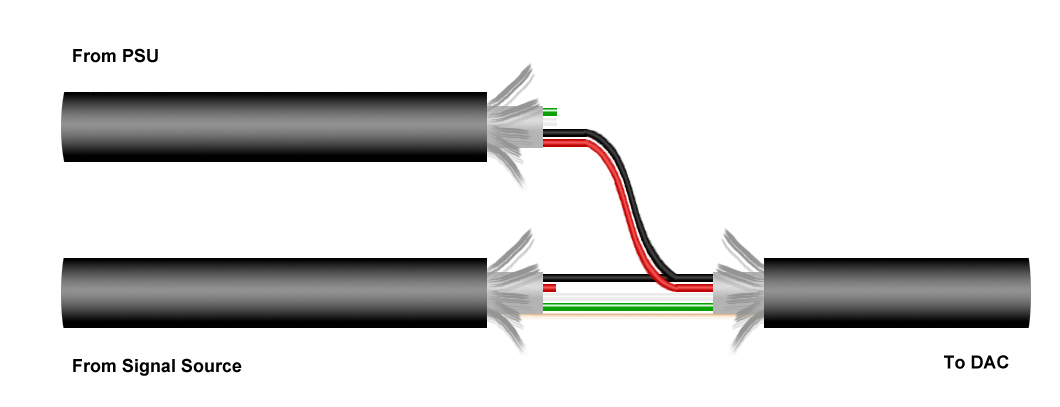

然后将供电USB线的电源线同信号USB线输出侧剥好的电源线缠在一起；将供电线的地线和信号线输入、输出侧地线缠在一起。然后分别用绝缘胶布粘起来。最后将屏蔽网梳理一下，纠缠在一起，然后让他们在绝缘胶布下水乳交融。注意，信号线输入侧的电源线断口最好也做下绝缘，防止与屏蔽层意外短路。这下就大功告成了。

地膜 · 发表于 2012-11-3 06:48:17

保险起见接上DAC之前最好拿个其他设备试一下(比如hub +鼠标）。

在这套围绕650搭建的系统里，小黑条曾经是一个不可或缺却仍有缺陷的部分。接上外接电源以后，这个缺陷得到了很大程度的弥补，系统变得更加全面、均衡，楼主也终于可以安心坐下来听听音乐了。上一些听感：

莫扎特G大调小协(KV216) - Allegro (24bit/96kHz) - Marianne Thorsen /TrondheimSolistene
开场齐奏，气势终于出来了，曾经的略带散漫的感觉一扫而空。小提琴拉弦细腻，音色丰满自然。偶尔与双簧管的一问一答，展现了莫扎特式的童趣。三分多钟二者巧妙的配合又表现出一副扭捏作态的生动形象。管弦乐队作为背景，定位清晰，有板有眼，音量也恰到好处，不会喧宾夺主。

地膜 · 发表于 2012-11-3 06:48:43

巴赫大无- No.3 in D, Prelude (24bit/176kHz) - 史塔克
大无听了几年了，一段时期甚至到了“爱不释耳”的程度。这此听得版本并非92的经典之作，但贵在HiFi。这首Prelude是很考验器材的。前期缓缓铺开的感情，中期排山倒海的勃发，后期让人揪心掏肺的起伏。强弱对比、动态变化，供电充足的小黑条配合solo、650在这首Prelude上有着不俗的表现。650听大提琴，可以把拉弦表现得很有“松香味”，听这种较近距离的录音也有着富有颗粒感的低频。说起听大无，楼主这里必须插一句，其实用er4p听也很有味道。其特点是低音凝练，中音饱满，高音华丽。这样声音的prelude让人感到一种堂皇的贵气，虽说不够自然，但是非常好听~

地膜 · 发表于 2012-11-3 06:49:10

Suspended Animation- Damage Control (24bit/44.1kHz)- John Petrucci:
一次偶然的机会听到了Petrucci的电吉他，然后楼主便中毒了。他的风格按wikipedia上所说是heavy metal & progressive rock. 但别以为这是很刺激的声音，事实上这首Damage Control 可谓是铁血柔情。各种伴奏将舞台横向拉开带来一种宽松感，650有着一如既往的扎实鼓声，电吉他定位清晰又不刺激，扫弦很自然。Petrucci的演奏是沉稳的，他这个人外表也是冷静内敛，弹奏时眼中时常会放出温和的神色，这点其实不大像一个Rocker。当然每到得意之处他还是会露出戏谑玩味的表情。整体来说，在他铁汉的外表下，通过准确稳健的手指释放出的是内心的豁达与柔情，楼主十分欣赏。

地膜 · 发表于 2012-11-3 06:51:08

静茹&情歌 - 情歌(24bit/44.1kHz) - 梁静茹：远处的弦乐拉开了帷幕然后悄然淡去，吉他饱满的拨弦定下了主旋律，fish静静地站在不远处,将情歌娓娓道来。声音自然，结像清晰，动人的她的温柔嗓音，张口闭口之间似乎能让人看到她的眼神, 听到她的心跳，句尾丰润的颤音又仿佛轻轻拨弄着心弦...这样的女人，又怎能不爱呢？
