在某买过的耳机中，之前觉得最坑爹的无疑便是手头的这副ANC7了，倒不是说这副耳机声音不好，而是某的RP看来的确不怎么样，ANC7刚入手没多久便出现降噪开关接触不良的问题，当打开降噪开关时，右声道总是有杂音或者无声或者两声道音量不均衡，之后在一年半内送德讯维修两次，均未能解决问题，总是在正常一段时间后故病重犯。
面对这个严重影响使用体验的问题，某当即以白菜价淘到了一支Denon的NC732，此只ANC7立即被打入冷宫，放在墙角落灰。

ANC7&NC732

数日前整理书橱，发现了落满灰尘的ANC7，一方面是怀念ANC7温暖甜美的音色，另一方面也是抱着死马当活马医的心态（反正也没法修了，烂白菜出也没人要，可着劲儿的折腾吧{:soso_e112:}），所以就有了如下的这篇东西。

月光边境

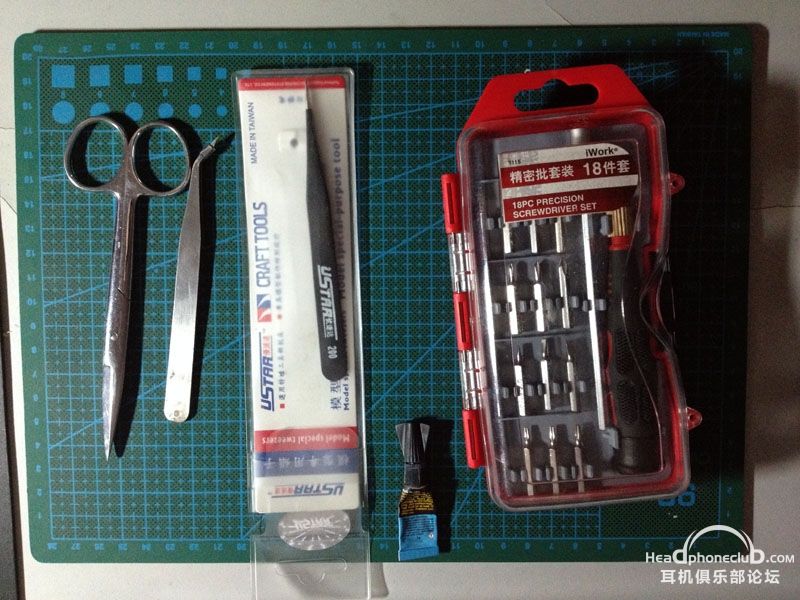

工欲善其事必先利其器，先准备好工具再说。


包括螺丝刀，镊子，502胶水，剪刀（最后未用到）

月光边境

ANC7的耳罩是用两面胶贴在外壳上的，用点力拉下，就能取下来。


打开耳罩后的单元，左侧的，因为降噪开关在左侧。

月光边境

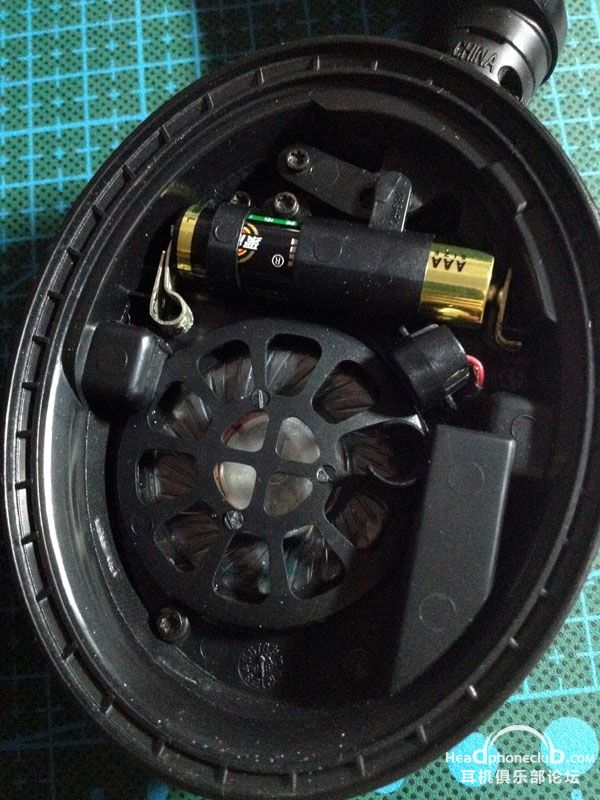

取掉隔音棉后，ANC7的单元就暴露出来了

nfzdt

惊呆了，里面居然有个南孚电池{:soso_e103:}

月光边境

nfzdt 发表于 2013-11-20 21:47
惊呆了，里面居然有个南孚电池

主动降噪耳机，需要电源的。

月光边境

目标是降噪电路的开关，在内侧木有找到，所以继续拆解，在此，ATH使用了一种不常见的内六角螺丝对耳机进行组装，还好螺丝刀中有对应的刀头。

月光边境

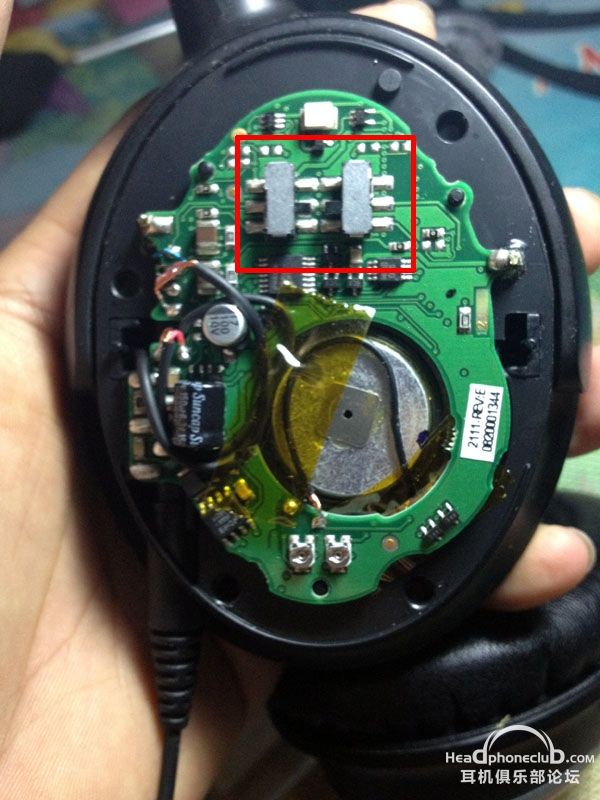

打开外盖后的降噪电路


红框所示的就是降噪/放大电路的开关，有两个，用镊子拨动把玩了一下，发现两个开关是独立的控制着两个声道的，这难道是平衡的节奏吗？！{:soso_e114:}

月光边境

把玩的过程中发现，降噪电路的开关有接触不良的现象，表现与使用时一模一样。
所以用镊子小心的吧降噪开关的铁壳撬开，一探究竟，本着科学精神，尸体也得解剖下，看看病因是什么。{:soso_e141:}

话说做到这步，已经做好了耳机报废的心理准备。{:soso_e103:}

撬开了有问题的控制右声道的开关

月光边境

撬下来的铁壳和开关的内部结构

liuyindong2007

这代理。。。行货价格倒是惊人。。。

月光边境

看了一下开关内部的结构，是一个塑料的滑块上开了两个凹槽，内嵌两片金属触片，金属触片相当的细小啊，这要是丢了的话，找都找不回来。

呃，流量不够了，上传不了了，未完待续未完待续。。。{:soso_e113:}

小小啤酒肚

小问题，触点金属偷工减料、材质不佳，导致磨损后氧化，进而接触不良。用无水酒精滴进去清洗一下可以恢复，如果有固体润滑油，涂一层进行简单密封，寿命可以延长。我这样处理过的德劲1103收音机飞梭，7年了都好好的。

音乐小年轻

技术贴，点赞

月光边境

小小啤酒肚 发表于 2013-11-21 21:10
小问题，触点金属偷工减料、材质不佳，导致磨损后氧化，进而接触不良。用无水酒精滴进去清洗一下可以恢复， ...

抱歉了，啤酒肚兄，不是这个原因。
