神一样的机器！

purist

自動機器正在放上各種元件。


表面黏著元件，正在以飛快的速度被機器臂夾起來放在印刷電路板上。

purist

工作人員正在操控機器。


這塊線路板上已經「放上」各種元件了，不過此時還沒完成，因為這些元件只是放在錫膏上面，還沒有固定住。必需送入下一個步驟：烤爐，讓錫膏慢慢硬化，才算完成工作。

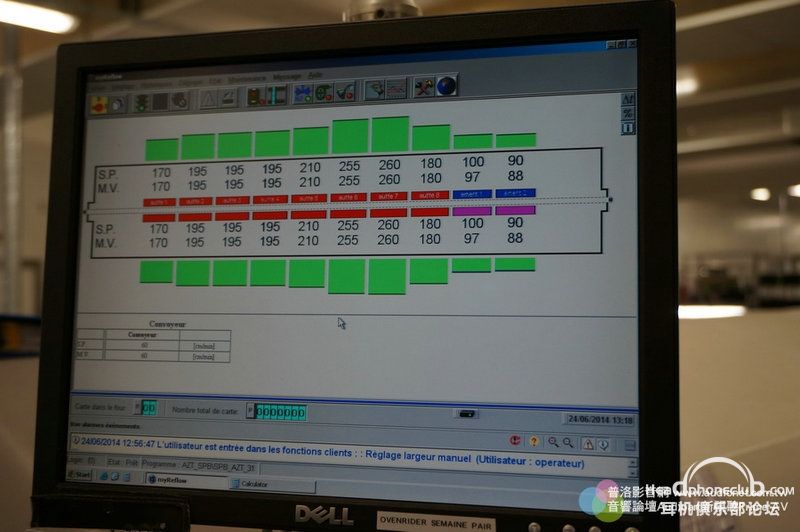

這就是烤爐的溫度控制。請注意，溫度是前面低些，中間最高，後面再低些，用這樣的曲線來控制錫膏的完美硬化。烤爐溫度從170鍍上升到260度，再降下來，最後到90度。

purist

初步完成的線路板，還有很多元件沒裝上去，有的元件不是SMD，要以不同的機器處理。


這是Devialet內部的唱頭放大線路板。


這是Devialet的數位版，上面FPGA等。

purist

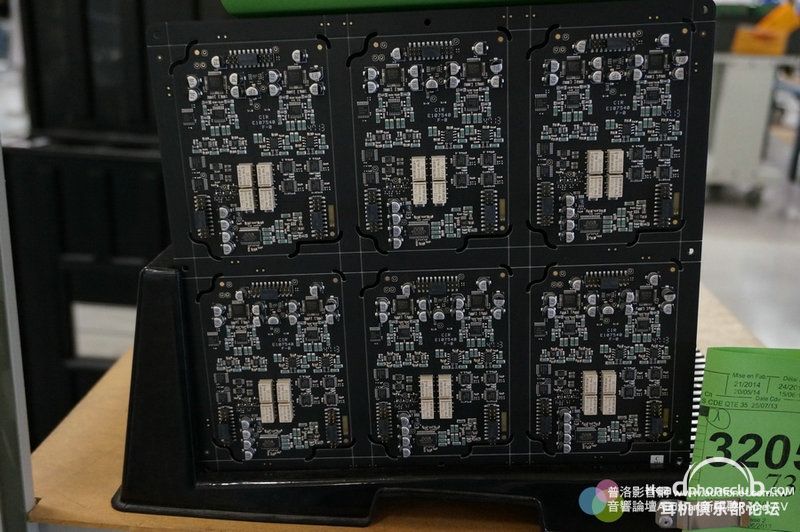

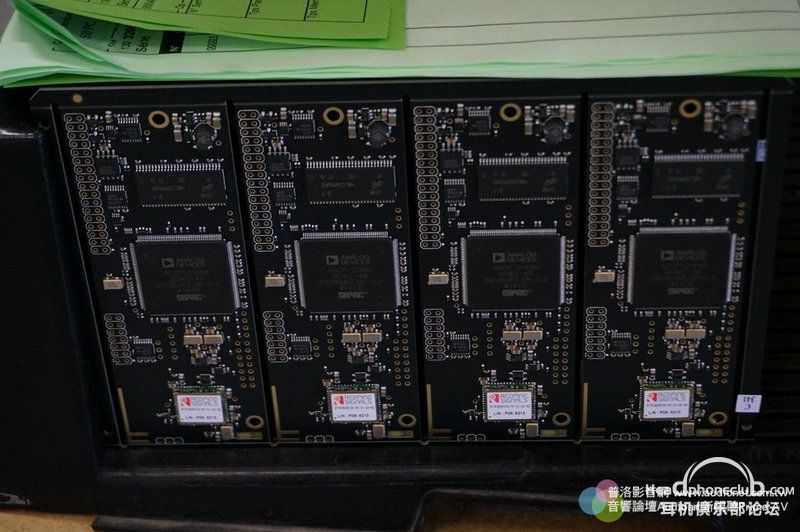

一次要準備那麼多唱頭放大線路板，您就知道Devialet的產量了。的確，從去年開始，Devialet的銷售數量大爆發，使得代工廠代工Devialet的比重越來越重，目前已經佔了代工廠15%產能。


每片線路板完成之後，還要放入顯微鏡底下觀察銲點是否沒問題。有些IC有好幾層，更要用X光透視機才看得到裡面的銲點是否有問題。


圖中正在檢查一片IC，看看裡面每個銲點是否完美。只要有一個銲點跟其他銲點黏在一起，或銲點不完美，機器以後就會故障。

purist

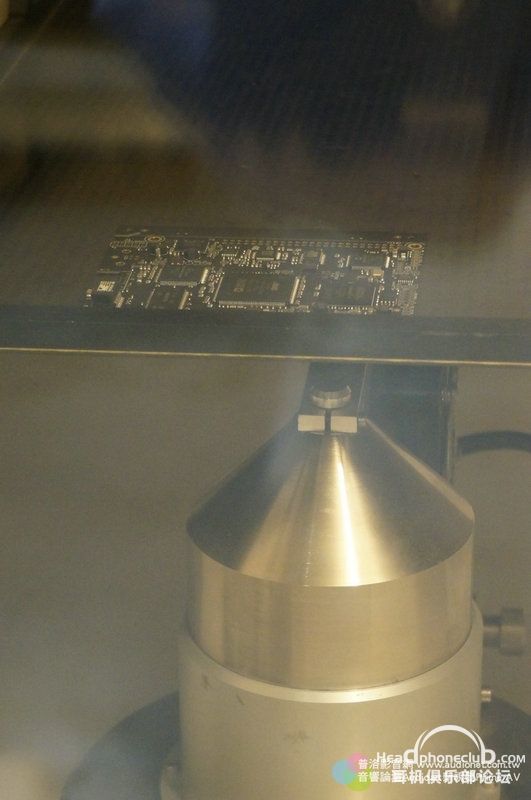

就是這個X光頭在檢查線路板的銲接。

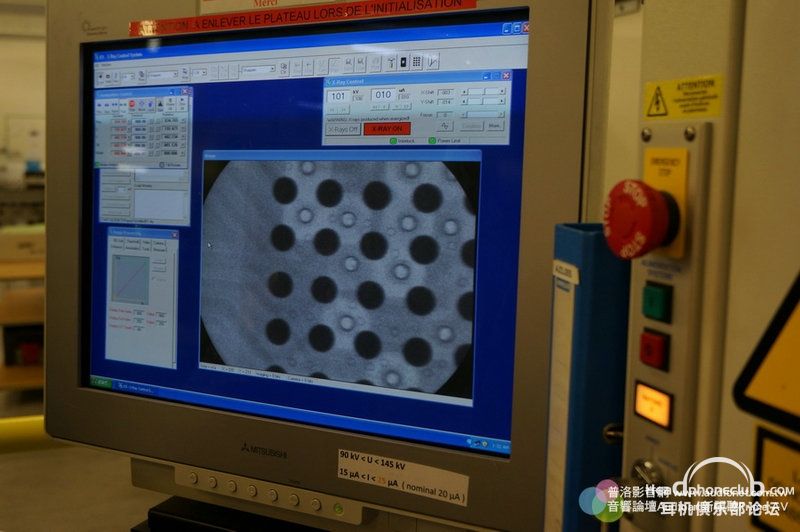

每個銲點都清清楚楚。




工作人員正在操作X光檢驗機，檢查線路板在銲接之後是否有瑕疵。由於每道工序都要檢驗，所以Devialet的故障率很低，事實上如果故障也不能跟傳統維修一樣，找師傅動烙鐵，而是要整片線路板更換。

purist

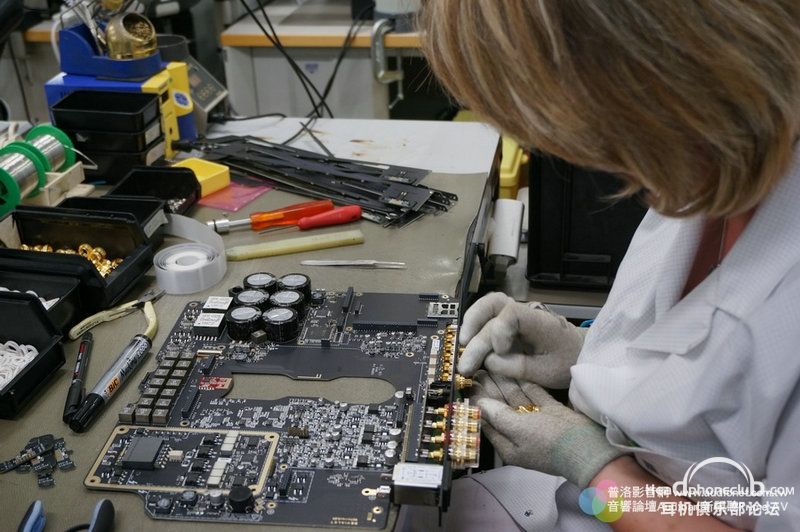

工作人員正在為Devialet線路板裝上輸入端子。奇怪，檯面上怎麼有簽字筆？難道裝完端子之後工作人員要在上面簽字嗎？

woncen

好贴！！

purist

非也，工作人員要用黑色簽字筆把圖中鏤空處的邊緣塗黑。啊！難道這是好聲秘技嗎？很抱歉不是！這只是Devialet的龜毛而已，由於鏤空處就是機器顯示窗的位置，而電路板內層是透明的，為了怕用家從顯示窗側面看到透明線路板，所以要求一律塗黑。你看，這多龜毛啊，光是每個鏤空處都要用簽字筆塗黑，就要多花許多時間，當然這成本也算在消費者頭上。




奇怪，這個XLR端子怎麼朝上？機器上的XLR端子明明是平躺的啊！這就是工序設計的奧妙了，這塊線路板在組裝好之後會「折下來」，變成平躺。

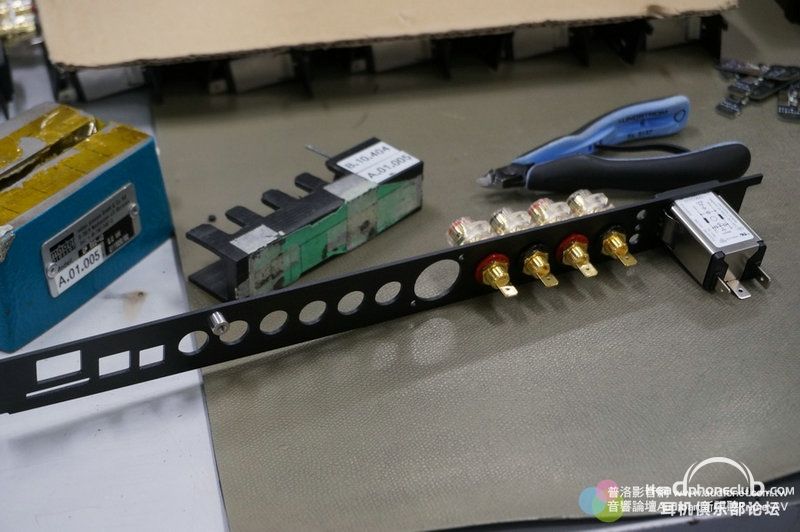

這塊背板就是套在上圖的線路板上，大圓洞就是XLR端子處，小圓洞就是RCA端子處。

purist

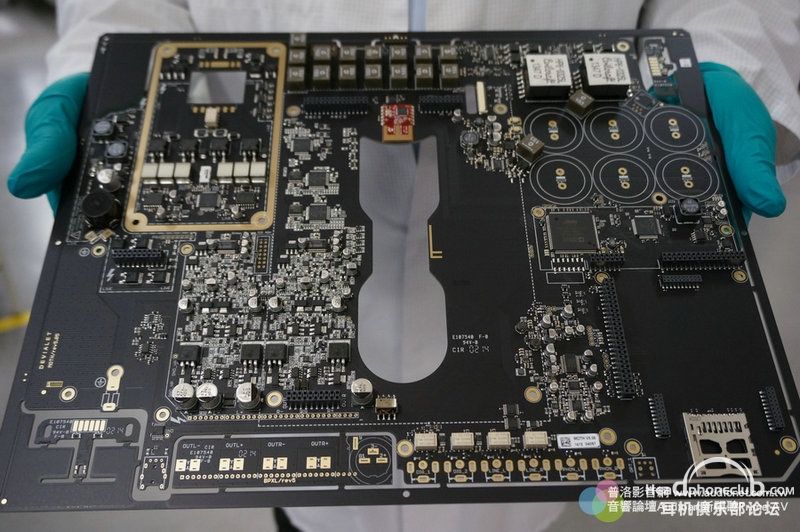

這片線路板只是「母版」而已，上面還會搭上一些相關小塊線路板，其內部結構非常精密，可說是一部電腦、A類擴大機、D類擴大機、數位類比轉換器、Wi Fi數位流接收的綜合體，已經脫離傳統擴大機的狹隘領域。


每塊線路板上都有編號，方便日後維修追蹤。


這些是已經可以出貨的Devialet成品。

purist

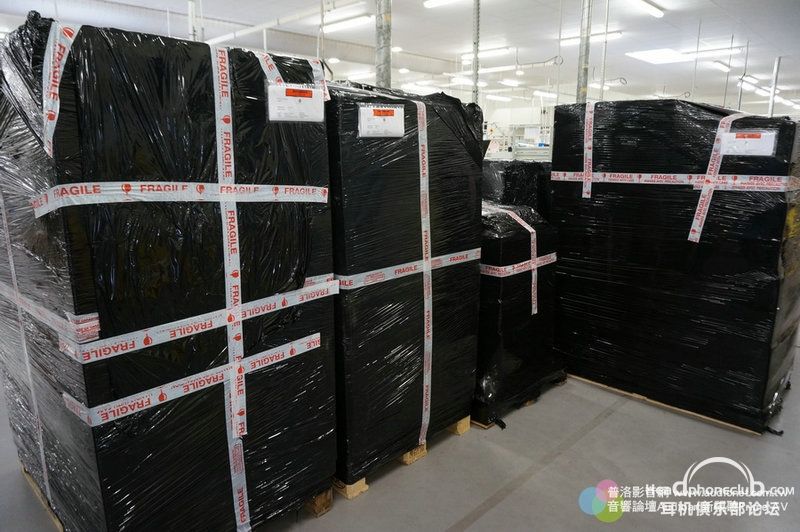

這些也是已經完成的成品，還沒要出貨，如果要出貨，就會再覆上一層黑色塑膠袋防水。


看到沒，這些都是剛生產好的Devialet，由此可知Devialet的銷售量已經超出一般Hi End音響產品之上。

purist

廠長帶領我們來到二樓，這是Devialet的組裝專區，一樓已經完成的線路板要送到這裡，開始裝在箱體裡，並且完成每個階段的測試。工作人員拆開金屬箱體的包裝，準備組裝。

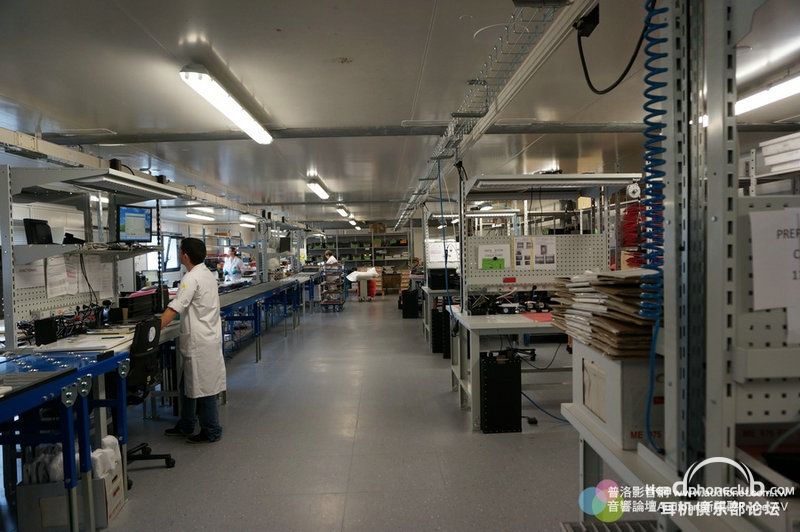

這就是二樓Devialet組裝區。

purist

Devialet機體是厚厚的鋁材，表面則是鍍上Dark Chrome。根據Devialet人員告訴我，一般電鍍黑鉻的物件都是比較小的，像他們的箱體這麼大的，全世界只有一家能夠鍍，我當時在想這家工廠會不會在台灣？鍍黑鉻有什麼好處？表面耐腐蝕，可以永保如新。圖中有一個原窗口的是120、200、400，250與800都是長條窗口。


您看，這個箱體做得多麼漂亮，這整塊箱體其實也是A類擴大機的散熱器。

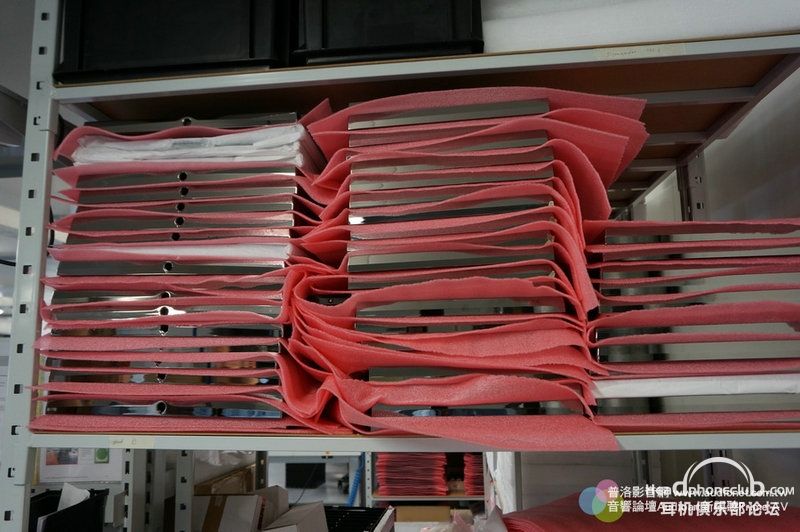

架子上都是Devialet箱體。

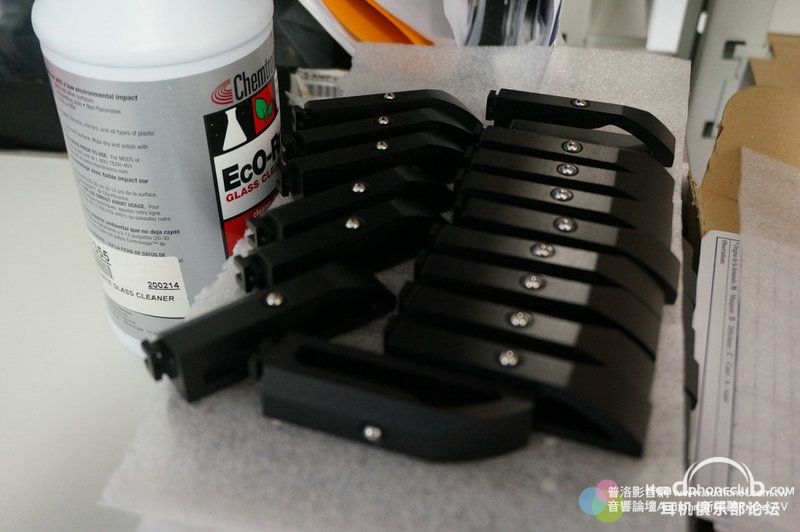

這是Devialet箱體後面的「腳」。

purist

Devialet面板上的開關，連這個小東西也做得很精緻。

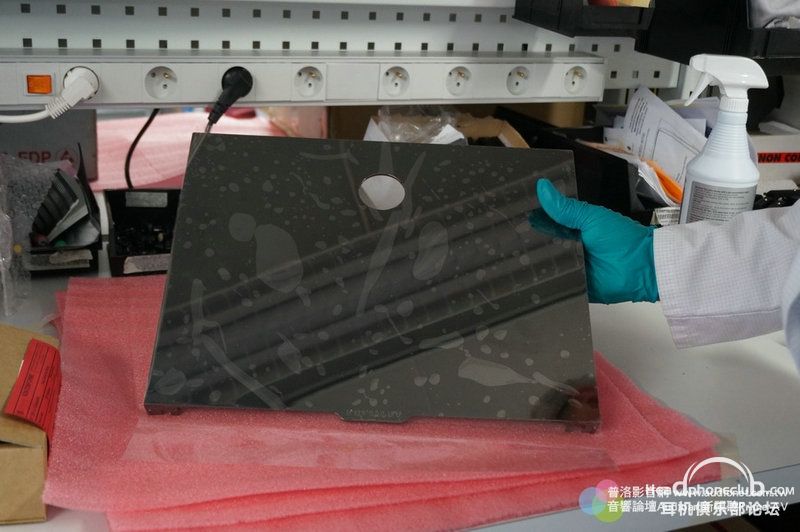

這個箱體已經裝上顯示窗的玻璃。

purist

所有的組裝程序都有圖示說明，確保工作人員能夠正確組裝。
