[分享] 新手入门芯片耳放

yrfa · 发表于 2004-9-5 22:58:10

最初由 digi001 发表
[B]5532 是结型输入，阻抗比较低，可以抬高电源电压看看。 [/B]

请问除了提升电压还有别的办法吗？如果我什么都不改，那推什么阻抗的耳机声音才正常呢。

how · 发表于 2004-9-7 14:13:57

电池供电也要滤波吗？

N.er · 发表于 2004-9-8 23:31:25

版主,问一下那个cmoy增强型的耳放,适合推什么阻抗的耳机?相比这个简单的有啥区别?
还有,是不是两个缓冲器用一个双运放,两个正反馈用一个双运放效果会好于分别使用呢?

digi01 · 发表于 2004-9-9 08:20:22

CMOY增强型，就是CHA47。优点在于后面的运放工作在缓冲状态，可以输出更大的电流，但线路仍然保持简单。

两两单独和两两并列的效果差异不大，音频电路感觉不明显。

赤兔 · 发表于 2004-9-9 08:34:00

发现op直推低阻耳机不太好。主要上阻抗匹配方面，低阻的需要更低的内阻。
我在做637+634方案中发现有两个问题。一是阻抗，我并联3欧电阻在输出端。
二是637的强制甲类，严重影响动态。是要一定是恒流源？

请高手指点强制甲类。

digi01 · 发表于 2004-9-9 08:44:49

低阻抗耳机直接用这个电路是不理想，只有某些运放工作的比较好。
强制甲类对BUF634有影响，需要添加一个40欧姆至1000欧姆的电阻在634的输入端。还有就是强制甲类的电阻与电源电压有很大关系，你用的多大？

赤兔 · 发表于 2004-9-9 10:29:31

正负15咯。
一定是要用恒流源？
我用637+634，6倍放大，结果衰减很大。用的ri是4.7k的。

digi01 · 发表于 2004-9-9 11:15:13

最初由赤兔发表
[B]正负15咯。
一定是要用恒流源？
我用637+634，6倍放大，结果衰减很大。用的ri是4.7k的。 [/B]

用1.5K看看。

puppet · 发表于 2004-9-9 11:24:48

最初由 how 发表
[B]电池供电也要滤波吗？ [/B]

用电池供电就不用滤波了。
滤波是用在交流转直流时滤去脉动电压，使电压峰值趋于平直。

赤兔 · 发表于 2004-9-9 16:01:27

手头没有15k，用47k试试先。

N.er · 发表于 2004-9-14 20:31:32

很想知道这个耳放做到极限,会有什么样的效果

digi01 · 发表于 2004-9-15 14:38:56

我新做的,在原来的基础上加了晶体管扩流.

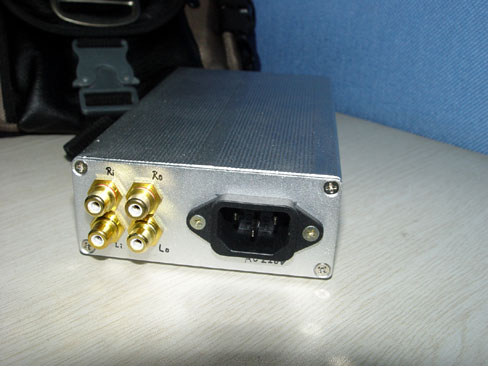

图1

digi01 · 发表于 2004-9-15 14:39:38

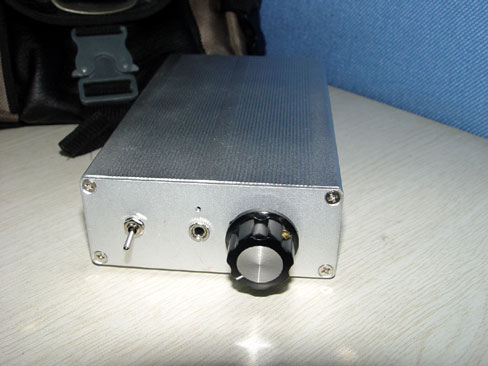

图2 :p

digi01 · 发表于 2004-9-15 14:40:55

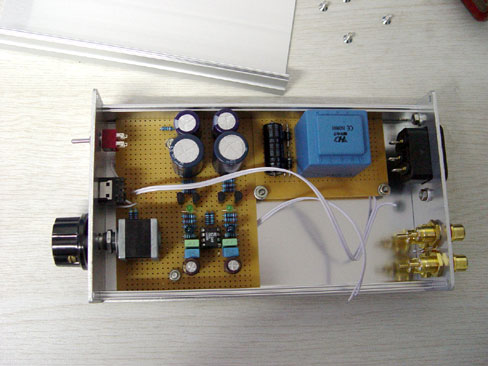

图3 :D

北京阴天,照相效果不好.我的手工也比较粗糙.

total · 发表于 2004-9-15 15:17:25

觉得奇怪，Ri用这么小还叫什么强制甲类啊？从7mA静流、+/-45mA输出、+/-70mA左右的短路输出电流来说，原图1.5K对于OPA627/637应该是刚好的了。
