牛哥,帮忙贴个图

sjszl · 发表于 2004-9-6 01:05:16

您需要登录才可以下载或查看，没有账号？注册

x

牛哥,能部能帮我贴个6922SRPP+EL84单端输出的图纸?
最好加大环路负反馈,小弟即日开工,完成之时一定发上来
大家分享,好不好,这里先谢了!!!

牛哥 · 发表于 2004-9-7 02:43:44

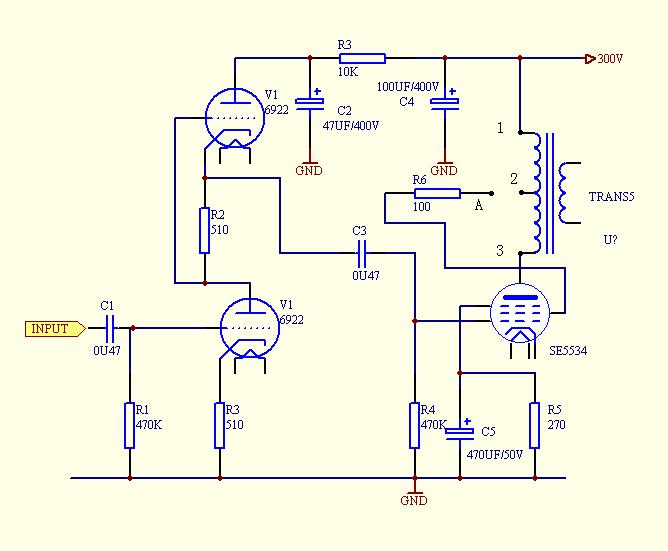

这个电路应该很基本了，最近也是比较忙，没有时间仔细考虑。随便画的，仅供参考。

angelhj · 发表于 2004-9-7 12:35:15

是不是这个?
http://www.headphoneclub.com/bbs ... mp;amp;pagenumber=1
不过那个图服务器上没有了,我以前下过而且做过,只是硬盘坏了图也没有了....
不知道现在谁还有这个图纸不妨贴一份.

牛哥 · 发表于 2004-9-7 22:29:52

与老斑竹S&S的设计少有不同，那个电路以前我也有，后来丢失了，郁闷。
