[音源] Linn Ikemi CD机 拆解,更换皮带 Change Rubber Belt

[复制链接]

104

主题

1465

帖子

58

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
58
注册时间
2014-4-30
发表于 2017-2-12 01:17:09 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 notus 于 2017-2-12 01:39 编辑

标题里中英文混杂是方便 Google 过来的外国友人....因为我发现没有人发过这种.

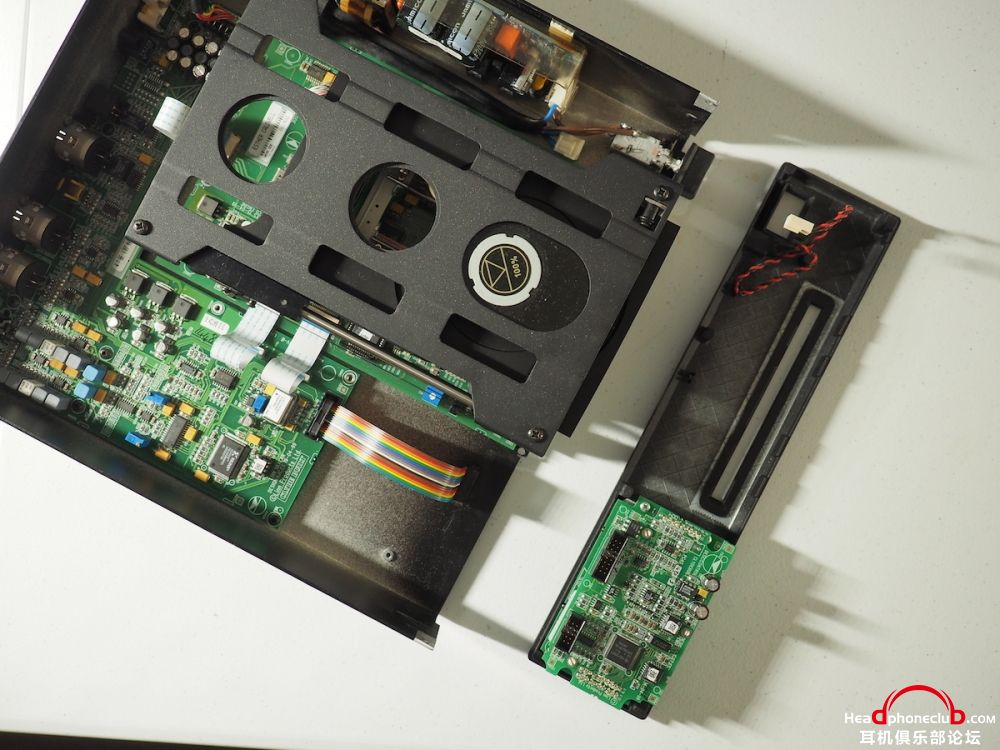

昨天把 CD 机的皮带换了.把过程全拍了下来,方便有需要的人.基本上看图片就可以懂,所以我只是把一些关键的地方说一下.图片太多,所以文字都放在这里了.

首先是工具,你需要"两把"十字螺丝刀.如果只有一把,没有办法安装最侧边的皮带.
其次是手艺,楼主现在实验室里造汽车(认真的).如果你觉得自己干不来这个,就不要动手了.
皮带的尺寸是:1.8mm Thick 30mm Inside Diameter Square Rubber Belt

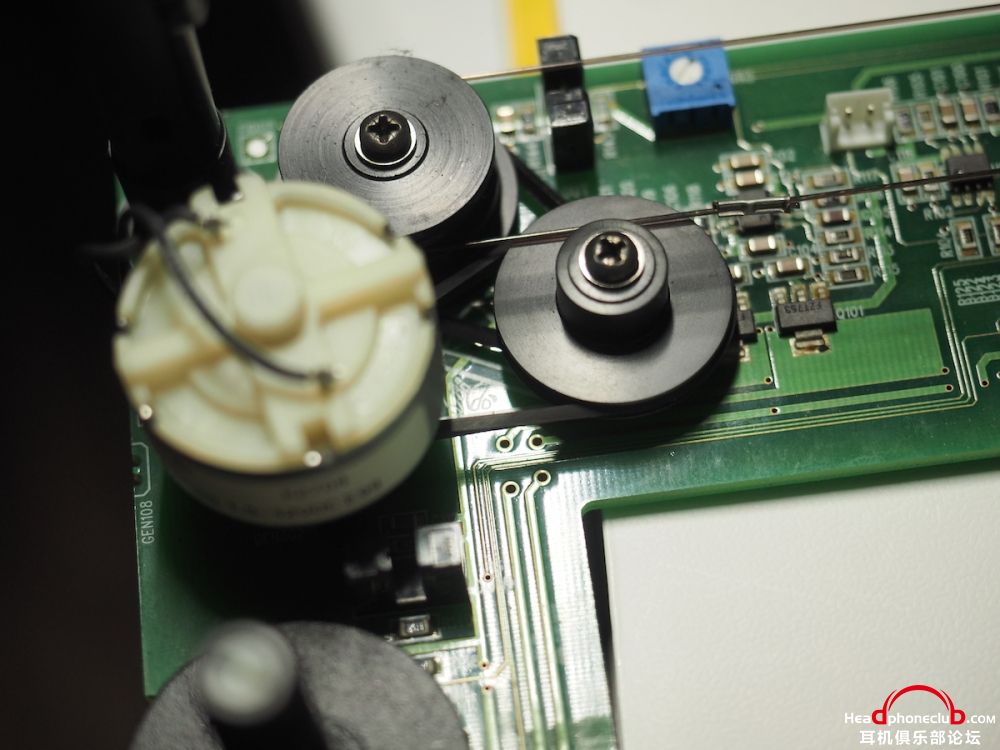

皮带传动电机的固定螺丝都需要从背面拆,你可以像我一样垫本书,然后在桌子边上操作.这样避免翻来翻去的对其他地方造成不可逆转的损害.
最后几张展示了最侧边的皮带,拆的时候只要扭下面的螺丝就好,但往回装的时候需要固定一边的螺丝,然后扭另外一边的.所以如果有两个人合作会方便很多,一个人的话真的需要一些技巧.
装完后如果发现没有声音,就检查下侧边的两根PCB 连接线是否插的稳固.那里是输出音频信号的地方.

P2110220.JPG P2100144.JPG














最后,CD又可以顺利的进出了.小飞机飞起来! 谢谢观看.祝真的要拆换的你好运...




Linn Ikemi, MicroZOTL2, Focal Elear.
回复

使用道具 举报

5

主题

110

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2016-3-5
发表于 2017-2-12 01:20:05 | 显示全部楼层
看到一本熟悉的机器学习
回复 支持 反对

使用道具 举报

104

主题

1465

帖子

58

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
58
注册时间
2014-4-30
 楼主| 发表于 2017-2-12 01:25:16 | 显示全部楼层
lyair 发表于 2017-2-12 01:20
看到一本熟悉的机器学习

用来垫桌子脚后,觉得整张桌子都变智能了
Linn Ikemi, MicroZOTL2, Focal Elear.
回复 支持 反对

使用道具 举报

117

主题

4941

帖子

26

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
26
注册时间
2005-10-9
发表于 2017-2-12 10:55:11 | 显示全部楼层
动手能力真强,赞!这才是健康的发烧精神!
回复 支持 反对

使用道具 举报

6

主题

292

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2011-6-22
发表于 2017-2-12 23:52:59 | 显示全部楼层
好机 好帖 !!
回复 支持 反对

使用道具 举报

4

主题

92

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2013-8-15
发表于 2017-3-19 11:00:30 | 显示全部楼层
学习了
回复 支持 反对

使用道具 举报

0

主题

9

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2015-7-15
发表于 2017-3-19 22:08:16 | 显示全部楼层
西瓜书亮了
回复 支持 反对

使用道具 举报

1

主题

11

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-9-8
发表于 2020-7-19 02:52:59 | 显示全部楼层
皮带的尺寸是:1.8mm Thick 30mm Inside Diameter Square Rubber Belt
好贴,感谢分享!
回复 支持 反对

使用道具 举报

9

主题

612

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2005-10-23
发表于 2020-7-19 10:40:56 | 显示全部楼层
用過這台上一代KARIK,LINN高階款轉盤承盤進出很快速滑順
KARIK因為年紀太大,進出有點卡,後來在那根金屬桿抹點潤滑油,
就非常順暢了,抹了潤滑油對皮帶的阻力應該也會減少的
回复 支持 反对
