[LP唱机] MC胆唱放的DIY过程(交流帖)

[复制链接]

297

主题

2613

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2014-1-10
发表于 2017-3-26 14:18:04 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
不久前为了DIY 唱放翻阅了许多资料,听了许多原厂机,请教了业内的高手,最后结合自己的实际并制定了方案。最终确定EAR834P为参考的原型机。
1,采用3个大盾的ecc83(12AX7)做胆放大
2,在胆艺轩论坛购置一不带
电子管的834PMM唱放半成品线路板(现在DIY真方便啊)
3,和EAR834P一样,MC部分采用内置升压牛(自制),这样可以最大程度提高信噪比,并感觉欣赏古典室内乐采用升压牛听感特别好
4,面板布局就一个输入阻抗
开关,用来选择MM(直通),30欧MC,100欧MC三档选择
5,升压牛自己
制作,采用进口高镍合金铁心,输入30,100欧输出阻抗47k欧。(参见本人研制的升压牛帖子1,我的DIY升压牛http://www.tubebbs.com/thread-255497-1-1.html;2,  我的DIY升压牛续集—定型篇http://www.tubebbs.com/thread-261368-1-1.html
先采购组件和零部件,然后就开始确定外壳机箱,有了机箱就可以确定内部结构和自制结构件的尺寸了

原理图(实际制作时有部分改动)




线路板




本机只有3个Ecc83双三极管,其电源供给的负载很小,考虑到电源的稳定性采用比较富裕电流,制作的电源牛次级高压是250V大于50MA,灯丝是6.3V大于1.2A。考虑到电源牛的电磁干扰采用了牛罩并用绝缘胶封灌
制作完成的电源牛

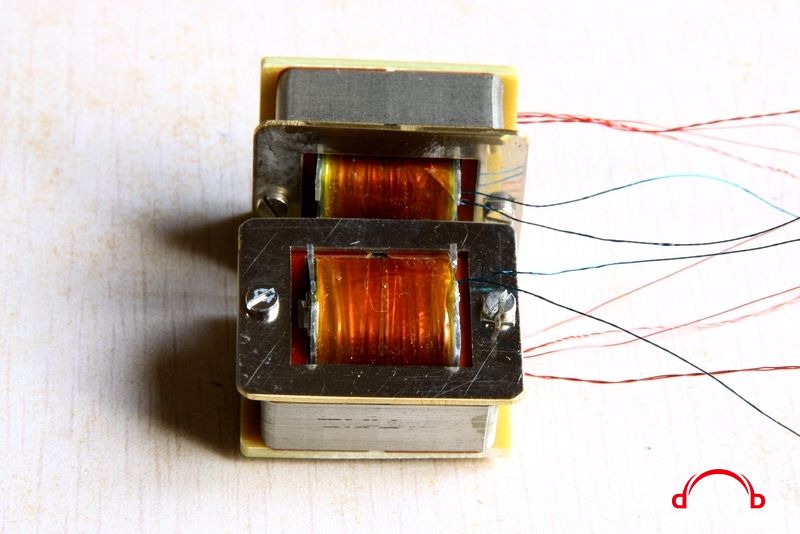

升压牛阻抗比是30,100:47K欧,制作好以后内部电磁屏蔽盒里面用高频蜡封固,再放入牛罩用绝缘胶封灌,制作方法可参照本人
的《我的DIY升压牛》帖子:http://www.tubebbs.com/thread-255497-1-1.html
制作好的升压牛单元












回复

使用道具 举报

297

主题

2613

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2014-1-10
 楼主| 发表于 2017-3-26 14:35:56 | 显示全部楼层
继续
在淘宝淘到的一个机箱,基本符合我的要求:1,机箱材料是铁质以取得电磁屏蔽作用。2,尺寸符合我的要求。

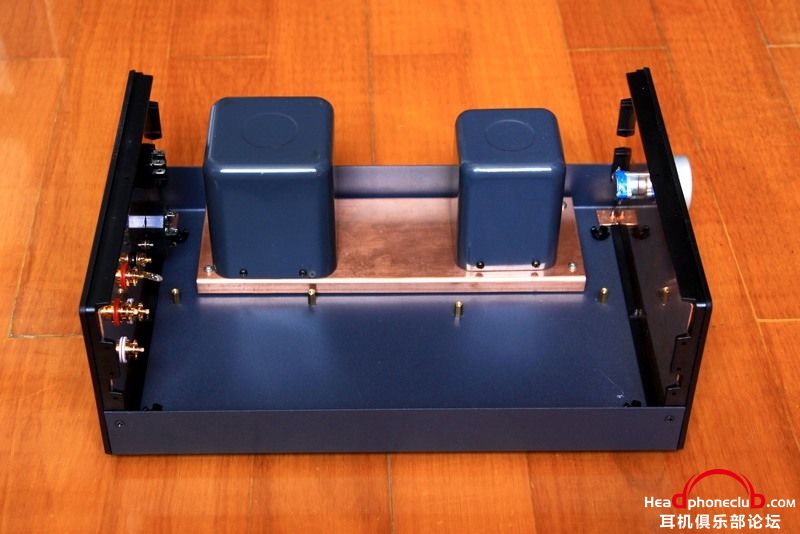

两只牛在机箱中的位置


完工的线路板安装在机箱里了


机箱内部的布置


完工了的唱放






经过试听进一步调试,目前已正常陪伴我近3年了,一切正常。
现在每天下午在美妙的音乐声中,一杯现磨的意式浓香的咖啡,这就是我的生活!


回复 支持 反对

使用道具 举报

25

主题

3284

帖子

22

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
22
注册时间
2013-6-21
发表于 2017-3-26 15:14:50 | 显示全部楼层
制作工艺不比834p差哇
回复 支持 反对

使用道具 举报

43

主题

1487

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2013-10-29
发表于 2017-3-26 16:13:15 来自手机 | 显示全部楼层
oldman22 发表于 2017-3-26 14:35

可以试听?
回复 支持 反对

使用道具 举报

297

主题

2613

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2014-1-10
 楼主| 发表于 2017-3-26 16:25:27 | 显示全部楼层

谢谢,听音效果也不差
回复 支持 反对

使用道具 举报

297

主题

2613

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2014-1-10
 楼主| 发表于 2017-3-26 16:28:46 | 显示全部楼层

只是交流帖,欢迎发烧友来指教
