HD580 修复记

avantgarde

交易区新帖推荐

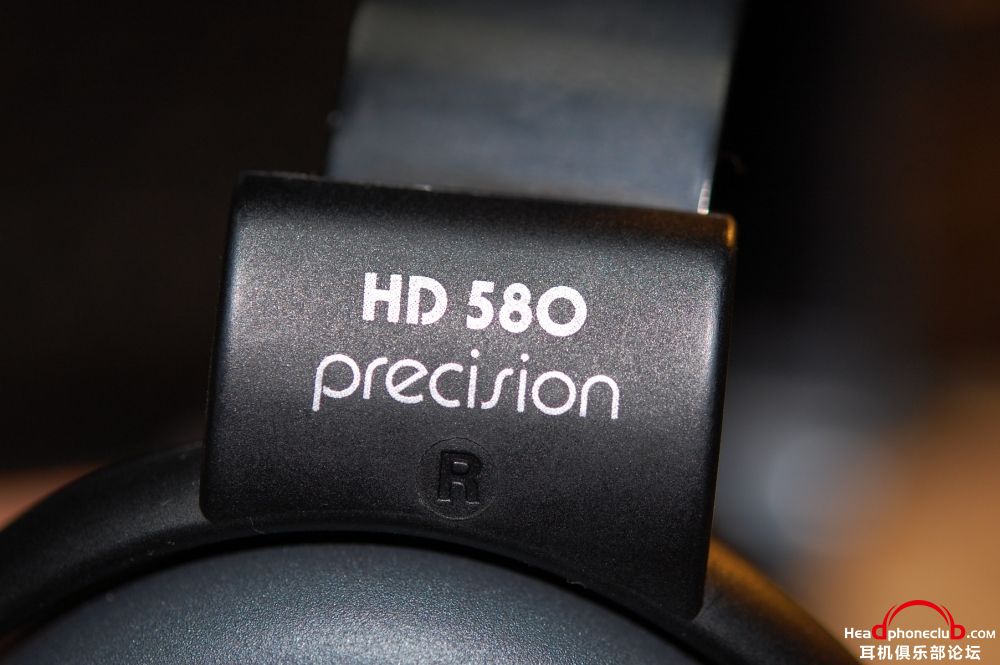

近日收得一副二手的HD580，很喜欢。

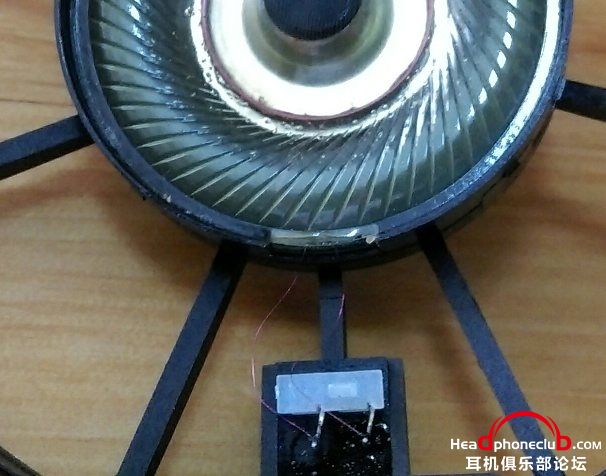

一边单元不响了，拆解后发现原来是发声单元的音圈线与接线柱的连接处断了，原来上家在此处焊过一次，又脱落了，原来的焊锡无法剥离下来了，如图3所示。
用万用表测量，发现是导通的，说明音圈内部没有损伤，万幸万幸。

这个音圈线非常细，只有端点处的一小点是没有漆包的，这个漆很难脱，不能刮，因为太细，用丙酮也溶解不掉。所以加倍小心，修旧如旧，就用原来的一小点露出的导体焊接。

音圈线有点短了，够不到原来的位置，而且，这个音圈线实在太细，没法挂焊锡，所以很难直接焊上，于是想了个办法，把我的歌德GS1000的耳机线（长期使用后，分叉后的塑料细管变硬，最后断了，于是就有了一条原线）截取一小段，这个线是由多股铜线的组成的，分析取其中一根单股铜线（即使是这根线，也比580的音圈线粗很多倍）。

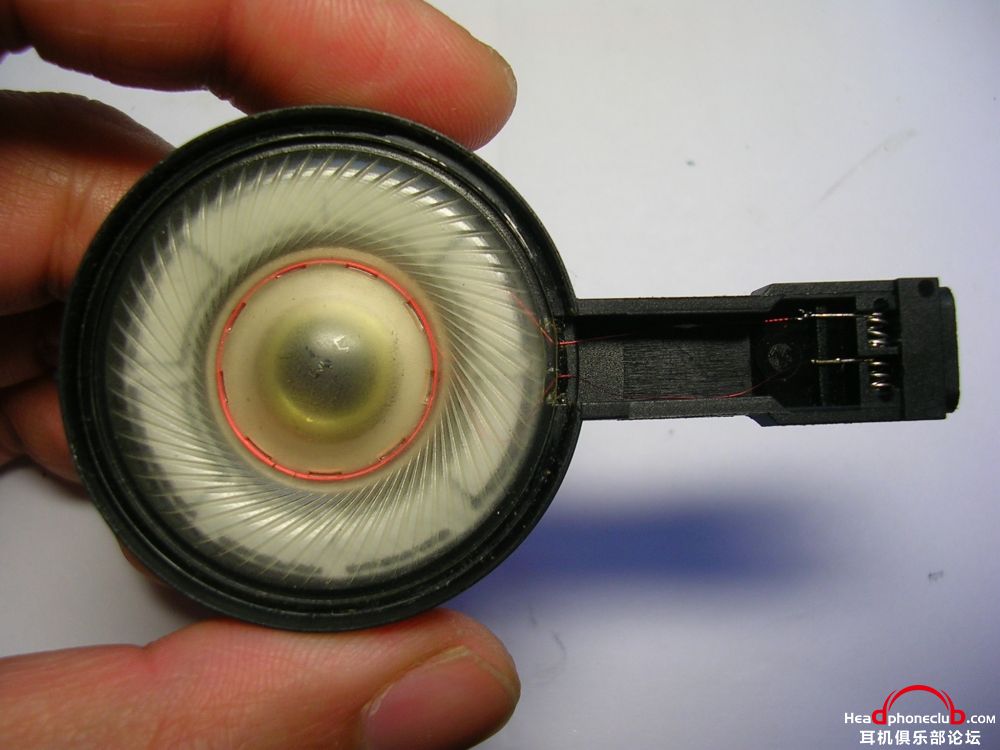

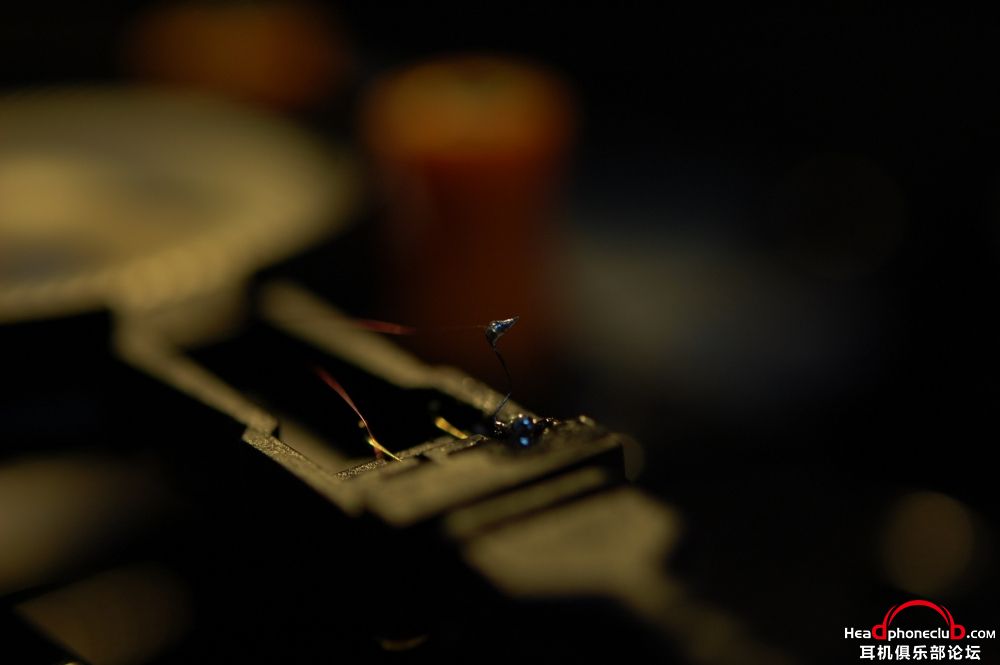

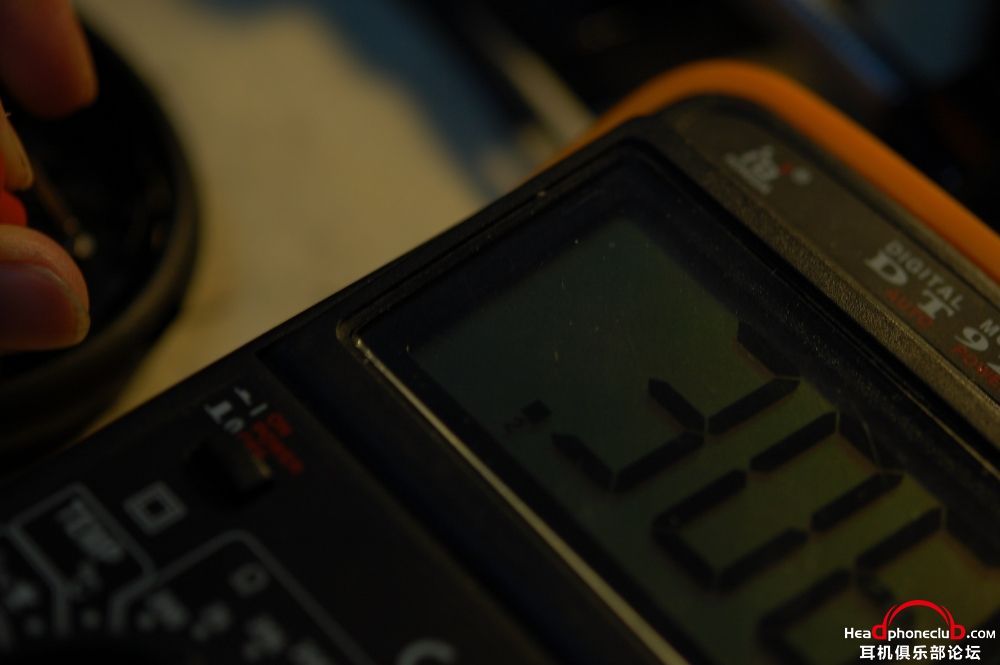

首先，将这段小细线焊在原来的焊锡上，然后再把音圈线焊在小铜线上，焊锡用最细的直径为0.3的焊锡，恒温电烙铁，如图4所示。这小段铜线支了起来，轻轻把他压扁，注意不要让音圈线受力，不能拉也不能推，否则容易断，一切形状的改变由小铜线来实现。最后 万用表测量电阻为302欧，成功，如图5所示！

装好后一听，跟原来没有可闻的区别。
在说说声音，这个HD580真是非常有特点，醇厚又用动态，很像张三丰，我喜欢它胜过自己的800,后者像张无忌，各种强悍，但是不够醇。

我会一直保留着它，不分开。

csdmq

这耳机好像是铝线，能焊起来吗？

tascam

我有對初版凸樑HD540 600ohm，有同樣情況，但手藝不好，報銷了…
那音圈接線真夠幼細…

手術失敗… 初以為壓住接觸到就可以，後來越焊越短…

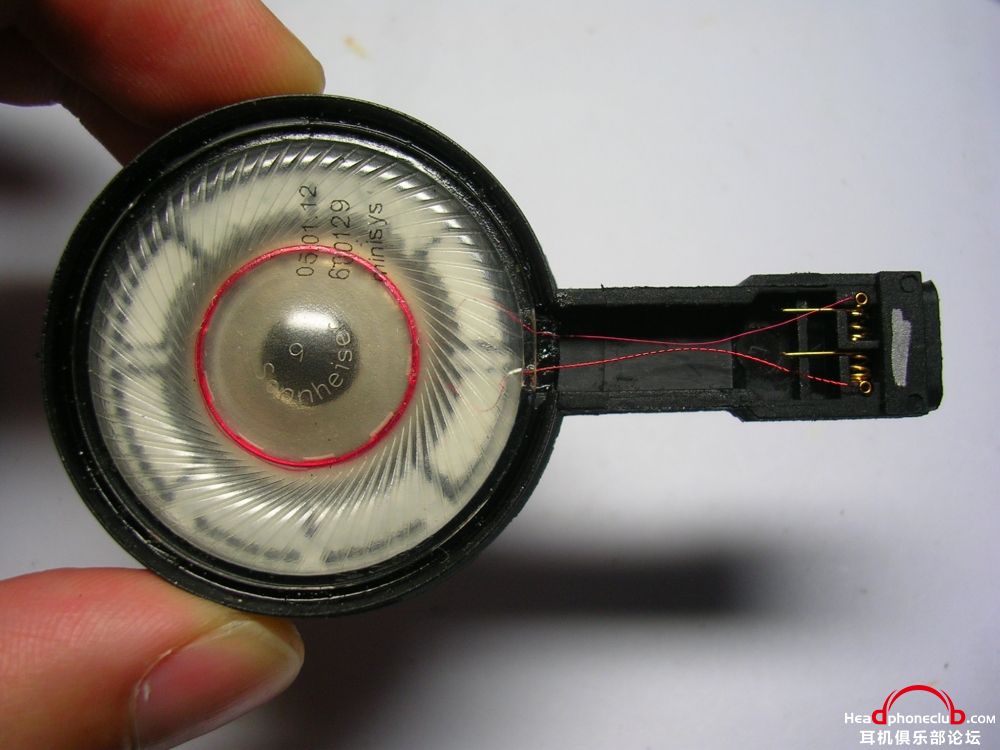

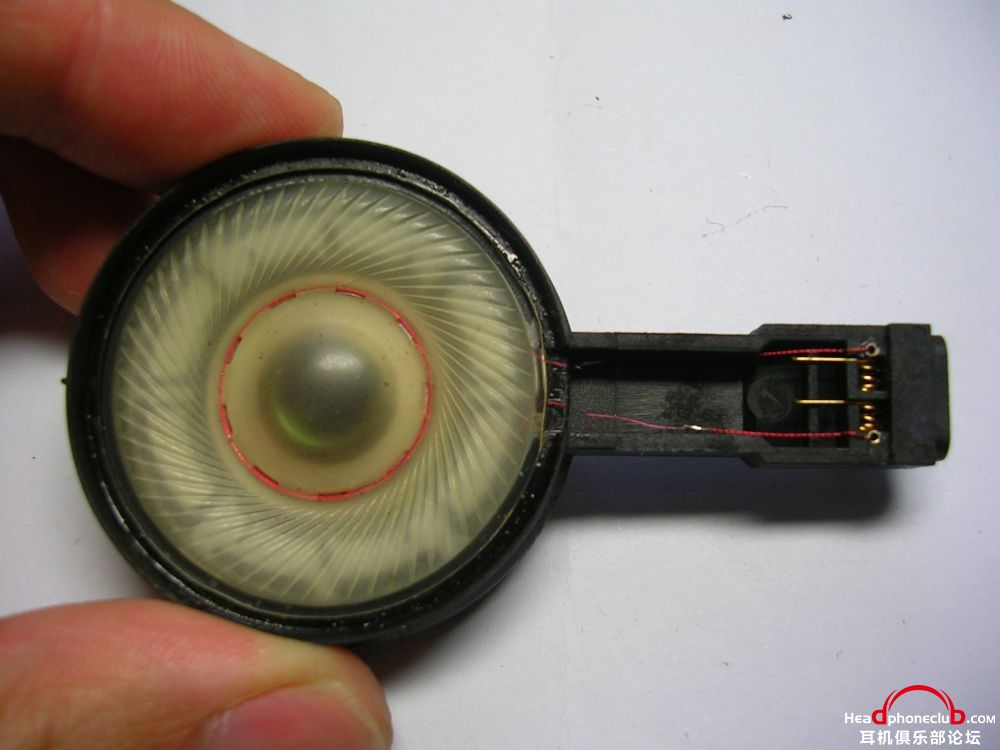

相片應該是完好的另一邊。

980202

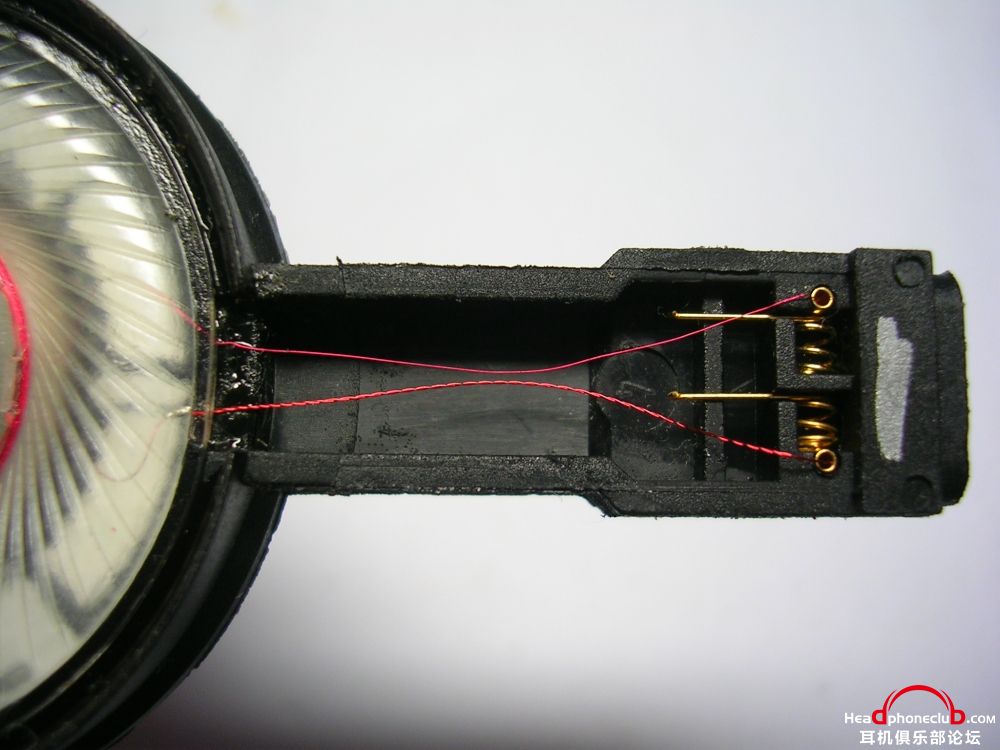

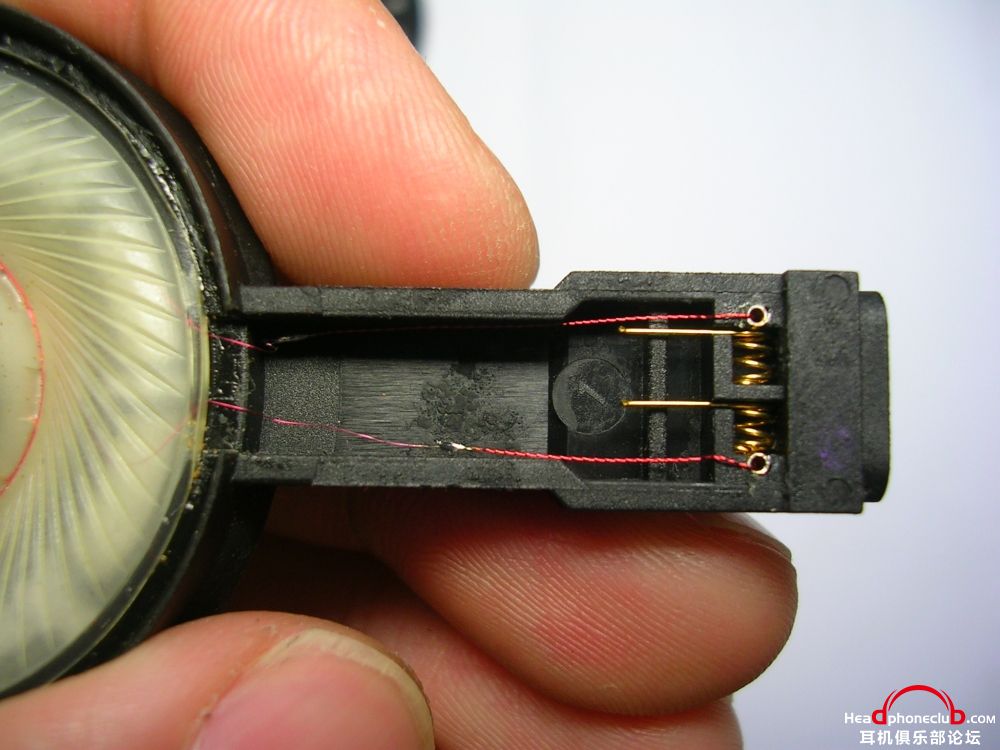

最近也修了几个森海单元  530 580 600 650都有 主要是露在振膜外侧的引线容易受潮氧化 大部分森海单元引线都是铝线  并且300欧姆的引线非常细 焊接难度大 需要用特殊技巧才能焊接上

avantgarde

csdmq 发表于 2017-3-27 13:10
这耳机好像是铝线，能焊起来吗？

可以焊，但需要一些技巧，主要是太细，不易挂锡

avantgarde

980202 发表于 2017-3-27 15:15
最近也修了几个森海单元  530 580 600 650都有 主要是露在振膜外侧的引线容易受潮氧化 大部分森海单元引线 ...

98兄，大神终于出现了，您这难度高了！

avantgarde

980202 发表于 2017-3-27 15:15
最近也修了几个森海单元  530 580 600 650都有 主要是露在振膜外侧的引线容易受潮氧化 大部分森海单元引线 ...

580的铝线是漆包线，您是怎么去漆的呢？

980202

avantgarde 发表于 2017-3-27 15:30
580的铝线是漆包线，您是怎么去漆的呢？

只能刀片刮 力度和角度很重要

avantgarde

980202 发表于 2017-3-27 15:34
只能刀片刮 力度和角度很重要

这太考验眼力和手感了！

法拉利

这手艺，真厉害！我的HD580直流电阻怎么是285欧？

avantgarde

法拉利 发表于 2017-3-27 17:43
这手艺，真厉害！我的HD580直流电阻怎么是285欧？

正常范围！ 我的这幅耳机另一边是294欧，其实直流电阻一不一致不重要，关键是感抗和灵敏度一致。

csdmq

avantgarde 发表于 2017-3-27 15:27
可以焊，但需要一些技巧，主要是太细，不易挂锡

如果是铝线，你就不是焊上了，只是被锡裹上了

avantgarde

csdmq 发表于 2017-3-27 20:49
如果是铝线，你就不是焊上了，只是被锡裹上了

锡焊什么不是包裹呢，你焊两根铜丝难道会把铜熔化为一体么？
铝铜之间是要么用铝焊，要么用助焊剂，否则就是类似于铜丝锡焊。

csdmq

avantgarde 发表于 2017-3-27 21:28
锡焊什么不是包裹呢，你焊两根铜丝难道会把铜熔化为一体么？
铝铜之间是要么用铝焊，要么用助焊剂，否则 ...

融化的锡是浸润在铜的表面，填充了铜线之间的间隙，凝固后就焊上了。
而铝线上很容易形成氧化层，所以用一般的方法很难焊上去。

avantgarde

csdmq 发表于 2017-3-27 22:39
融化的锡是浸润在铜的表面，填充了铜线之间的间隙，凝固后就焊上了。
而铝线上很容易形成氧化层，所以用 ...

铜铝锡焊的一个主要问题是焊锡会由于与铜铝掺杂而变脆，因此需要助焊剂。不过耳机音圈线与锡相比体量太小了，不会是焊锡显著变脆，所以不一定要上助焊剂。
