我做的3886后级

leolss

交易区新帖推荐

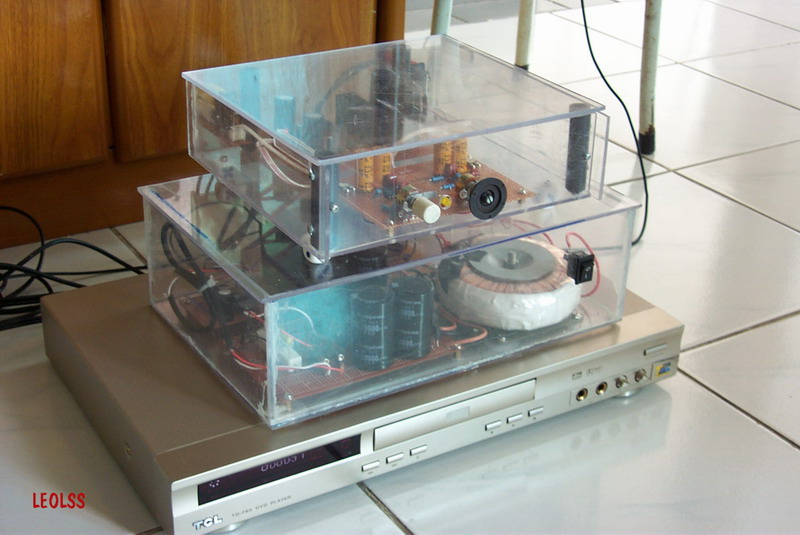

经过努力总于装箱了，机箱是辛苦的用木锯锯有机玻璃做的，虽然有点难看可是自己满足就行了。前级用了两片5534做的（电路原理参考了digi版的耳放图以及网上的其它电路图）。

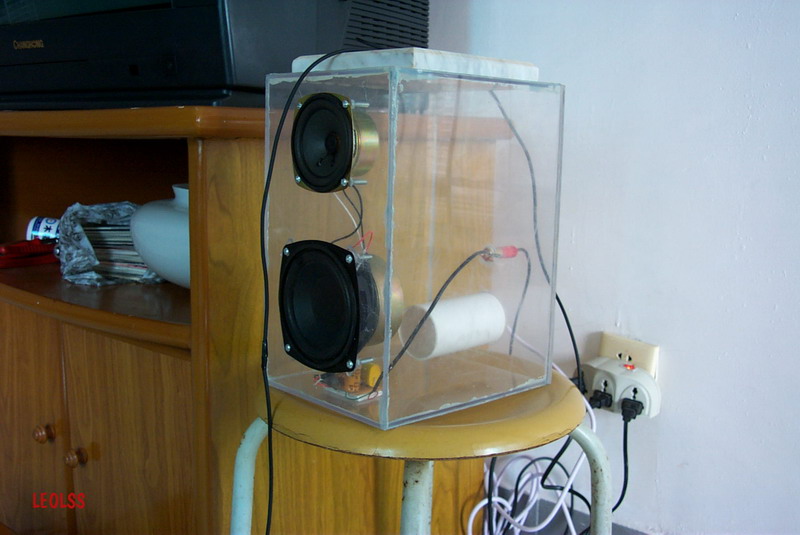

另外连音箱也顺道做了，喇叭用的是原来的2。1的多媒体音箱的喇叭（3只）加上另外自己花了15元的喇叭，由于箱体是有机玻璃比较薄，重低音的时候箱子会共振有颤音没法子只能在上面压了块石头（有点改善）。
5534前级加上3886后级效果很不错，单算零件总成本不过200元，很是超值了，不过时间倒是花了不少，尤其是做箱子和机箱。
音源用的是TCL的DVD机，手边除了D350没其它的了，还别说用DVD播CD比D350好很多。

看图吧，看看我的劳动成果。

leolss

再来

leolss

注意到了么，前级的四个角用的是麻将骰子垫的，呵呵。

再来张喇叭图，喇叭的分频器用的是一阶分频，喇叭太差用一阶分频就对得起它了。
后面的那个出气筒用的是PVC埋线管，6元一米。

shine_bnu

有iMAC的风格！不过担心箱子的声音有点那个

leolss

整个过程下来感受颇深！由于资源有限需要自己动手动脑来完成它，除了问题找原因也是很头疼的事，但是等解决它了那种满足感也是让人振奋的。
比如做好5534前级后试音结果左右声道不平衡，搞来搞去就是不知道咋回事，对照digi版的耳放图和其它原理图发现都有输出电阻，而我以为不需要就没焊（以前焊过5532耳放就省掉它了）最后加了两个电位器（不知道用多少合适）就一切都好了！
现在听着感觉真的很不错，声音比较大气。唯一的遗憾就是喇叭太差！等以后有空了再做或者买对好一点的音箱吧。
整个制作也让我从头学了很多电子方面的知识（我大学也是学电的，可是竟然很多都不明白，羞愧啊）比如：耦合，旁路，滤波的概念，放大的原理，整流，稳压等等，有的以前学校里是接触过可是从来就没有理解过到底是咋回事，现在是彻彻底底的明白了。

leolss

箱子的声音只能说在可以接受的范围内，两个喇叭加起来才25W的额定功率，如果把音量打大多些喇叭就会受不了叭叭作响了，还好音量够用了，有时还害怕扰邻。
箱子太薄又没有加吸音的东西，低音多的时候箱子都会跳，呵呵，所以就用石头压它，可是凳子的四个腿又跳！没法子用海绵垫在凳子四个脚上凑合着吧。
老实说，声音真的很好，也让我吃了一惊，用的元器件都不是什么好货都这样，如果都用很好的元器件，声音不是会更好么。那些生产多媒体音箱的厂家应该好好反省一下了。

mimi

按照厂商电路做了个3886后级，感觉很一般，请教高手3886的优势在哪里

leolss

个人认为优势就是：价廉质优。很少的外围器件配合就能得到不错的效果。当然不要指望它能好的和牛机比，那样比也不公平。总成本下来也不过百十元的东东。

rogers

3886有个弱点---热稳定性不好！在这点上比不过同厂LM1875。在制作时要尽量加大散热器面积，稳度最好不超50度。否则各项参数会变坏！相对来说欧洲TDA7293、7294要好得多。

之然

还有７２９５，７２９６
发热量比较小，声音也不错

leolss

最初由 rogers 发表
[B]3886有个弱点---热稳定性不好！在这点上比不过同厂LM1875。在制作时要尽量加大散热器面积，稳度最好不超50度。否则各项参数会变坏！相对来说欧洲TDA7293、7294要好得多。 [/B]

谢谢提醒，我又测了下温度，靠挺烫手56度左右，散热片太小了，没法子条件所致，下次买两个大个的散热器换上了。

leolss

看来我犯了个大错误，散热器与芯片之间没有用硅脂，所以测出来的温度根本不准。这也是当我换个大个（也不算大，是P4 cpu用的， 不过比起原来用的可是大一倍有余了）散热器然后又加上硅脂后测的温度竟然还高达62度！太烫了。我是有点黔驴技穷了，难道再买个更大的散热器？实在不行加风扇？3886的发热量那么惊人啊。

leolss

哈哈，开心，最后终于给散热器加了风扇，问题终于解决了。而且竟然发现了原来喇叭在音量达到12点钟位置会啪啪响的原因也是芯片散热问题没搞好造成的，现在打到2点钟位置都没问题了，用了风扇效果明显。为了不让风扇的噪音影响听音，用的电压比较小，8V就够了。现在平常听音散热器温温的，大动态的音乐音量打的比较大的时候散热器摸起来才会稍有提高而已。以前烫的不能摸。
那四只烂喇叭现在总算被充分使用了。

rogers

好好享受音乐吧。
