求圖!　有誰可以提供一下６Ｎ６的管腳圖？

kamon · 发表于 2004-9-21 00:06:19

交易区新帖推荐

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

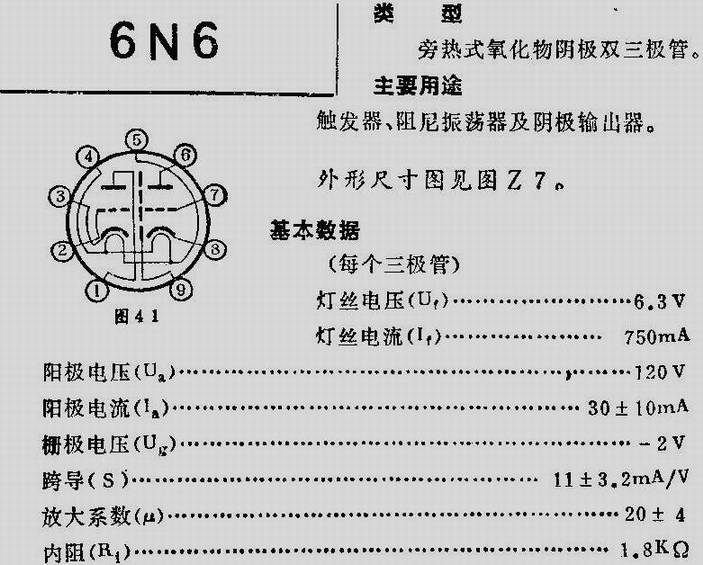

求圖!　有誰可以提供一下６Ｎ６的管腳圖？

膽耳放正在備料．．

牛哥 · 发表于 2004-9-21 00:53:58

和6N1、6N2是一样的

kamon · 发表于 2004-9-21 12:09:36

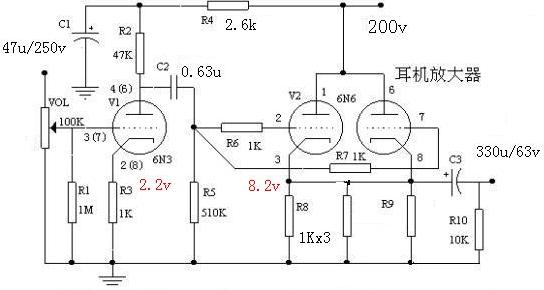

謝謝牛哥,其實我就是做你哪個"夜來聽香"的圖,再求問牛哥你一個問題,6N6還有什麼更好的管可以代用?有什麼要注意的?

我現料已經備齊了,就差個變壓器在訂做中...

是了,我訂做的變壓器是80W的,不知夠不夠用?

法拉利 · 发表于 2004-9-22 09:35:57

80W的足够了，我用的50W。

kamon · 发表于 2004-9-22 17:37:44

最初由法拉利发表
[B]80W的足够了，我用的50W。 [/B]

:D 謝謝你!!!我是第一次做電管電路,對電子管不是很熟,如何看管腳都不知,自己研究了一下,是不是把管腳向上順時針方向看1,2.,3....9腳?

還有6Z4怎樣接?   圖中圈到的電阻什麼用的?初初我以為是扼流圈.

開次謝謝了!!!

kamon · 发表于 2004-9-22 23:35:07

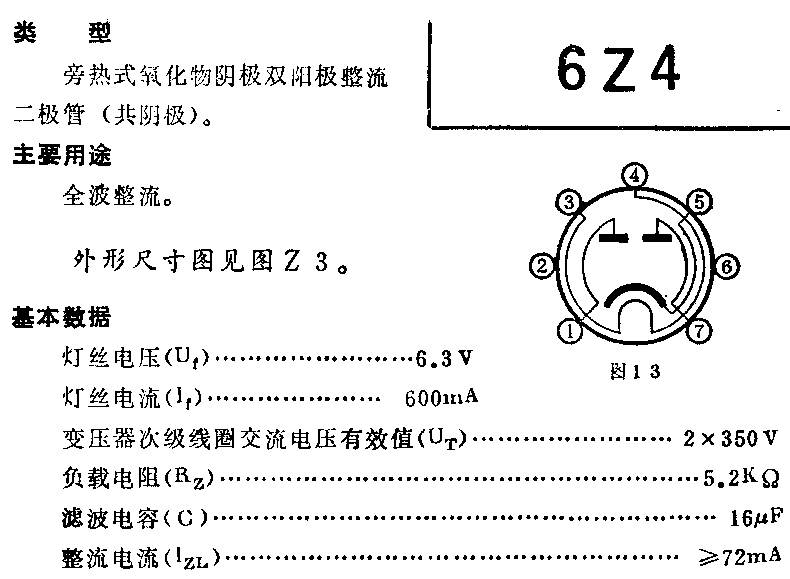

查了很久,終於在網查到6Z4的管腳位了,但不是是否正確?有人回我嗎?

牛哥 · 发表于 2004-9-23 00:32:43

这个DD应该是很常见的了,看来我的胆管手册还是有用处的.

kamon · 发表于 2004-9-23 12:18:09

最初由牛哥发表
[B]这个DD应该是很常见的了,看来我的胆管手册还是有用处的. [/B]

很感謝牛哥!

圖中圈到的電阻是不是防止開機沖擊電流的?這樣會不會增加電源的內阻了?

牛哥 · 发表于 2004-9-23 16:29:02

在这个电路中，电源部分整流部分采用的是晶体二极管和电子管组合的方式进行的，我的感觉在这里用的两个IN4007是多余的，尽可以用导线直接短接。
滤波部分采用的是CRC滤波电路，主要的目的是减少电源电路的纹波，同时也有限制开机时候，电容充电的最大电流对6Z4的冲击。如果用电感代替应该适当减小两个330UF/400V的电解到100UF/400V左右就可以。
替代6N6的管子还真的不是很好找，感觉用E182CC应该很不错，就是管脚不同，需要注意。

kamon · 发表于 2004-9-23 17:48:45

最初由牛哥发表
[B]在这个电路中，电源部分整流部分采用的是晶体二极管和电子管组合的方式进行的，我的感觉在这里用的两个IN4007是多余的，尽可以用导线直接短接。
滤波部分采用的是CRC滤波电路，主要的目的是减少电源电路的纹波，同?.. [/B]

:D :D 謝謝牛哥,真的很感動,完全明白了,6N6可以用E182CC代用的話才有換管的樂趣呀!!!管腳不同沒所謂,只要其它參數不變就行了.:D

牛哥 · 发表于 2004-9-24 20:09:47

不过E182CC这个管子可不是很好找的,价格也比较贵.
另外友情提示,这个二房推动63欧姆以下的耳机有问题,推动不好.

kamon · 发表于 2004-9-25 12:55:06

我都覺得,哪改並聯輸出如何?

kamon · 发表于 2004-9-25 13:17:11

牛哥 · 发表于 2004-9-25 15:43:09

试试吧,我感觉并联也不会好到哪里去.

kamon · 发表于 2004-9-25 18:52:50

:D 聽牛哥的試試,不過手上只有一個6N6,我這邊沒有得買,要訂才有!我先在輸出端串電阻試試先!
