[pc-fi软件] 向实战派DIYer请教接线座的脚间距![求助]

[复制链接]

10

主题

102

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2004-8-8
发表于 2004-9-22 15:38:19 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
请问图上标的那种接线座的脚间距是多少毫米,用于画PCB图,目前还没去买件,只能先实战派求助了。
回复

使用道具 举报

169

主题

2262

帖子

178

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
178
注册时间
2002-10-15
发表于 2004-9-22 15:53:01 | 显示全部楼层
每个洞洞的距离是2.54mm
你的插座每对脚针占用三个洞的位置,就是5.08mm
回复 支持 反对

使用道具 举报

10

主题

102

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2004-8-8
 楼主| 发表于 2004-9-22 16:11:47 | 显示全部楼层

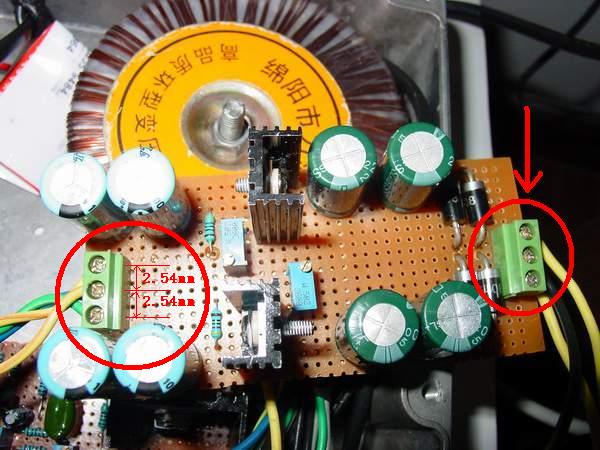

版主的意思是这样吗?
回复 支持 反对

使用道具 举报

169

主题

2262

帖子

178

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
178
注册时间
2002-10-15
发表于 2004-9-22 16:56:29 | 显示全部楼层
不是,每个孔与每个孔的距离是2.54MM。
你自己算吧。应该是5.08才对。
回复 支持 反对

使用道具 举报

169

主题

2262

帖子

178

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
178
注册时间
2002-10-15
发表于 2004-9-22 16:57:56 | 显示全部楼层
我以前做手画PCB,都是用元件象盖橡皮章一样的放在pcb上用铅笔绘出定位。
回复 支持 反对

使用道具 举报

13

主题

197

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2003-4-26
发表于 2004-9-22 21:13:03 | 显示全部楼层
0.1英寸吧?还是0.01?? protel里面有现成的单位,嘿嘿...我第一次作电路版,就傻了吧唧的换算成毫米,被人家笑话了
回复 支持 反对

使用道具 举报

10

主题

102

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2004-8-8
 楼主| 发表于 2004-9-22 22:05:40 | 显示全部楼层
好。明白版主的意思了!谢啦!
回复 支持 反对

使用道具 举报

4

主题

47

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2004-7-28
发表于 2004-9-24 23:00:13 | 显示全部楼层
在DXP中定位点距都是用XXmil ,请问设定为2.54毫米,应为多少mil?
回复 支持 反对

使用道具 举报

10

主题

102

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2004-8-8
 楼主| 发表于 2004-9-25 08:29:29 | 显示全部楼层
最初由 sun7509 发表
[B]在DXP中定位点距都是用XXmil ,请问设定为2.54毫米,应为多少mil? [/B]
我目前用99SE,点在“VIEW”菜单下的TOGGLE UNITS可以将MIL单位变为MM。
试试看哦!
你的正负稳压电源做得怎样了?
回复 支持 反对

使用道具 举报

4

主题

47

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2004-7-28
发表于 2004-9-25 18:49:02 | 显示全部楼层

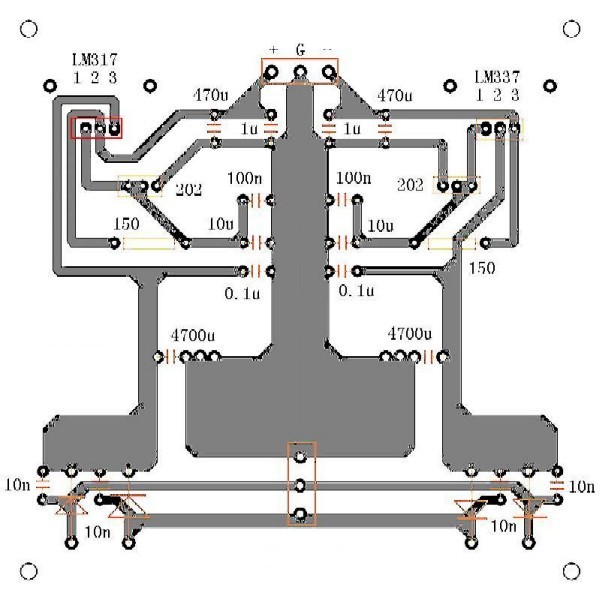

楼上关于电源我遇到麻烦了!子木版电源号称:宽电压(可调),他的板子上电阻"202"处留白很多,能摆下5只"202",用一个档位/步进开关控制,想的满好定制完变压器,开始用DXP进行处女作,郁闷呀!不管怎么设置: 图版显示正常,但用打印预览一看: 过孔处一黑点无眼,走线全无!十多天N次失败,苦啊~您是否帮我画一个改版PCB?尺寸还是103mmX103mm.下面我将原图和我用图画画的样子(分辨率太低)实在不能出片用,拜托了!
1: 子木原版PCB
8# 47 电源部分的pcb图.jpg
回复 支持 反对

使用道具 举报

4

主题

47

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2004-7-28
发表于 2004-9-25 18:54:00 | 显示全部楼层
2:改版图
回复 支持 反对

使用道具 举报

10

主题

102

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2004-8-8
 楼主| 发表于 2004-9-25 22:07:44 | 显示全部楼层
最初由 sun7509 发表
[B]2:改版图 [/B]
好,我试试看!
悄悄话中告诉我你的电子邮箱吧。
我用99SE画,不知DXP能否兼容哦!
明天给你回复!
回复 支持 反对

使用道具 举报

10

主题

102

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2004-8-8
 楼主| 发表于 2004-9-25 22:35:42 | 显示全部楼层
这里还不是特别懂,是五个固定电阻吗?
回复 支持 反对

使用道具 举报

4

主题

47

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2004-7-28
发表于 2004-9-26 18:47:12 | 显示全部楼层
谢谢楼上:是每边五个"202"2K可调电阻(3脚)共十只,调好后输出15V / 12V / 9V / 6V / 3V  五档电压,这样的话:制成了一个通用性很强的电源,省得每次调整了,请您最好将PCB板图的文件格式生成为: JPEG 图像 格式,在天津出板子第一次因为要出片,开价60米!(目前我只做两块),一般出片的地方都没有PCB板相关软件,无法制版,但要是 JPEG 图像 文件,我除敷铜板的费用外,其他=0,另外:原版配"202"是为调整15V电压,其他电压调整都用它行么?请指教,下面再附上元件摆位图,邮箱号现时我就发给你,再谢!
9# 47 电源元件装配图.jpg
回复 支持 反对

使用道具 举报

4

主题

47

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2004-7-28
发表于 2004-9-26 19:40:01 | 显示全部楼层
说不定是某人也想要PCB板图,给您老哥发的邮箱号,我的19:25才发给您,我未收到
公布了吧:sun.7509@eyou.com
回复 支持 反对
