我做的5532双运放耳放

leolss · 发表于 2004-10-2 10:44:45

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

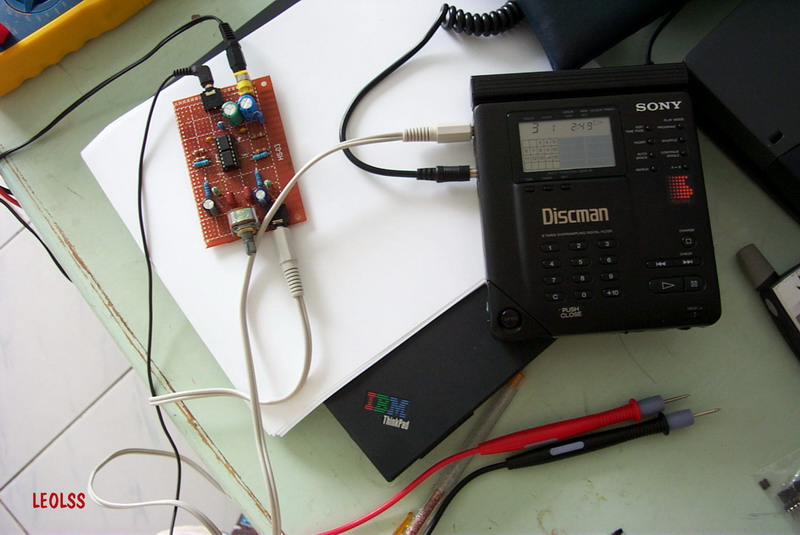

前段时间用digi版做的5532耳放结果没成功，做为小前级还不错。没法子手头上又有多余的5532，为了利用它们，我又找了许多关于5532运放的耳放原理图，在51erji网上看到了zimu的那款双片5532的耳放原理图很不错，就拿来做了，效果不错，用来退16殴的耳塞都没问题。大家看看成果吧

leolss · 发表于 2004-10-2 10:47:19

音源用D350配合还不错。
我的D250在做3886后级的时候频繁换碟播放已经壮烈牺牲了（劝玩老机的真的不要太相信它们的体格了）

leolss · 发表于 2004-10-2 10:57:02

做完后发生了一个小小的插曲：给耳放一插上电源过10秒就嗡嗡的噪音，一量电压发现负压会从－8V慢慢回到－1。2V而正压会从8V慢慢回到15V结果又变成单电源了。我用的是DC12直接供电再通过一对大容量电容变双电压，但是很不幸我没有加一对电阻稳压而造成双电压形同虚设。由此可见digi版的那个5532耳放图上的那对4。7K电阻的作用是那么重要！（我也明白了为什么要用那一对电阻了），加上这对电阻后负压会稳定在－6。7V正压在9。3V，能让芯片正常工作了。最稳妥的办法就是用7815，7915做双电源了，为了省事这样就可以了。
再次感谢zimu提供的原理图（网址：http://www.51erji.com/bbs/dispbb ... 6693&page=1 ）以及digi版提供的原理图。

leolss · 发表于 2004-10-2 16:24:11

根据这个耳放发生的问题又查了下以前按照digi01版的做的那款5532的耳放，发现也是电压及不平衡所致，不插上耳塞电压很正常，只要插上耳塞就不行了，耳放放音也不正常了。纠其更本原因可能是输出阻抗不匹配所致，不知道如何匹配？我换上1。5K的电阻耳放可以正常工作了，但是音量整体就变小了。输出阻抗如何匹配呢？有什么方法么？请知道的朋友解疑！谢谢先。

leolss · 发表于 2004-10-2 17:56:01

哈哈，经过努力总算把先前做的耳放也搞好了，输出电阻用的是500殴结果也是比较满意。

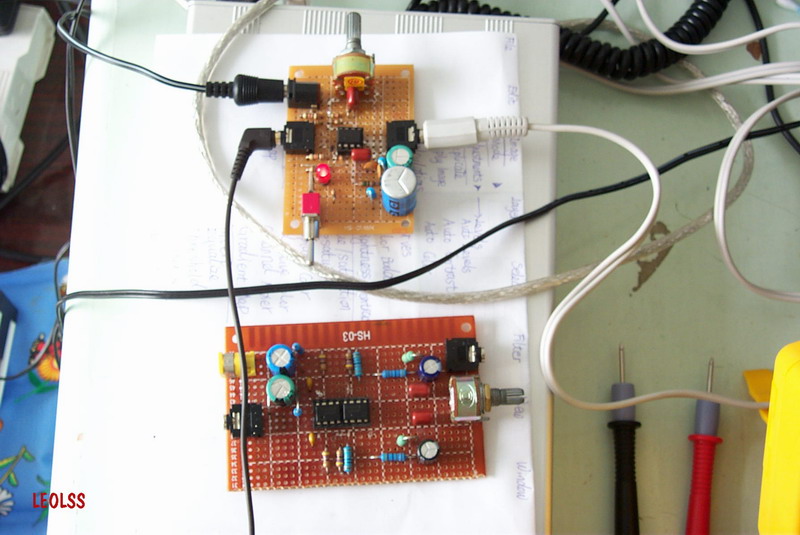

上张对比图：

leolss · 发表于 2004-10-2 18:00:03

双片5532的耳放在感觉上声音凌厉的多，也许多了一级缓冲的作用。单片的也不错，小巧，声音也好，我买的5532比较差，以后碰上了买个好点的运放换上试试了。

rogers · 发表于 2004-10-4 11:10:44

花费不多，但一样能体会到乐趣。这就是DIY的精髓！比起用一堆补品乱造机器的人，楼主更能值得敬慕！

leolss · 发表于 2004-10-4 13:34:07

嘿嘿，先别这么说啊，一是我买不到补品的元器件，二是俺的技术还不够不敢用好东西，免得糟蹋米啊。

athlonxp_0 · 发表于 2004-10-4 18:47:43

楼主能把你的单5532的元件列表和电路给我吗？我想做一个很小的，看着你的正合适呢～

leolss · 发表于 2004-10-4 19:36:22

那个用一片5532的就是这个：
http://www.headphoneclub.com/bbs ... ;amp;threadid=47422

很简单，就是输出电阻可能要调教一下。

leolss · 发表于 2004-10-11 21:35:31

来一张穿了衣服的哥俩：

leolss · 发表于 2004-10-11 21:38:16

盒子用的是废旧的CD盘盒切割拼接做的，螺丝是废旧的磁带上拆下来的。废物再利用啊，没法子，条件所致。
