[感谢] 第一个电源……

ELSA · 发表于 2004-10-11 01:51:02

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

各位高人，小弟是新来的…… 才此有礼了先……

鄙人水平相当粗浅(高2的物理根本不够用)…… 但是相当的迷恋放大器…… 所以补习了一些电工方面的书籍，才勉强看懂了一些简单的放大器的电路图。近日在Google上无意发现贵论坛上有很多很都适合还没有入门的菜鸟看的好文章。于是这几天在这个版面上都看到很晚。

鄙人在这里要感谢以下板主，他写的那篇放大器入门的文章真的让小弟受益非浅啊！……  心里就很痒痒的想做一个，于是昨天跑遍了大连买电子元器件的地方买东西……

开始做的时候因为经验不足(以前只做过TDA2822M)把那么结实的一个镀银的双面板给焊坏了……  哎……  打击不小……  不过想想第一次成功的人毕竟是少数，我又不是那么聪明，何德何能算那少数的呢……  于是那着吸焊枪把元件都拿了下来，打算重新再来一次。不过鄙人真的很愚笨，又一次把板子给弄坏了……  哎…… 看来放大器是做不成了……  看看能不能改成电源……

于是：

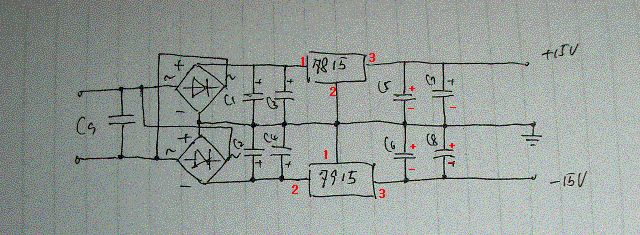

画图……  不知道在负相的供电部分有级电解的方向接没接反……

因为买的那些洞洞板偶很容易焊坏…… 所以买了这个镀银的，比较结实…… 不过也…… 哎……

这个就是被我焊坏的地方……

全貌

20W 15V的变压器和各位的比就显的很垃圾了……

滤波部分……

2个桥……

7815和7915做的双电源

因为小弟住校…… 所以放大板的部分只好下个星期再做了……

之然 · 发表于 2004-10-11 10:39:01

好的开始，继续努力！

digi01 · 发表于 2004-10-11 11:24:54

继续,有了电源就可以考虑放大器了.

lqh · 发表于 2004-10-11 12:38:04

电容都偏小，C1/C2建议2200μF以上，7815/7915输入、输出端可以再增加个1μF的无极无感电容。如CL20、CL21、CBB20、CBB22等系列的。

leolss · 发表于 2004-10-11 13:43:59

哈哈，不错哦，我就是从317稳压电源开始的。

digi01 · 发表于 2004-10-11 16:09:07

标注一下，看起来比较方便。

特别要注意7915的管脚连接顺序，和7815是不一样的。

wuy · 发表于 2004-10-11 18:03:27

那两蓝色方形电容看不清楚，从外形看，是OKAYA的PA系列么？哪里买得到？OKAYA一般只有275V以上的，你用在这里做什么？

leolss · 发表于 2004-10-11 18:08:42

看电路图是用作输入线路间耦合的吧

ELSA · 发表于 2004-10-11 18:59:05

感谢版主啊…… 幸亏没加电测试…… 7915偶就当7815那么接了，哎…… 看来还得再来一边。

不过有各位高人给小弟指点，小弟真感激不尽啊……

既然这个已经这样了，那么就再重新做一个吧……

恩改正和改进的地方：

1：C1/C2在2200μF以上，耐压呢？是要大一倍么？

2：7815/7915输入、输出端可以再增加个1μF的无极无感电容。意思是无极电解么？我只有ELNA的BP系列，不知道行不行。

PS：那个是OKAYA的PA系列 PA104，这种是校正电容吧？其他的我只有RIFA的。小弟手拙现在用有点糟蹋好东西……

谢谢各位高人了！小弟这就去做……

N.er · 发表于 2004-10-11 20:34:58

干嘛非要用双面板呀?

wuy · 发表于 2004-10-11 22:05:19

OKAYA的PA104不是校正电容，是交流电源中抗干扰用的。兄弟是否从开关电源中拆下来的？用在此完全没必要，一个CBB的104就够了，体积只有1/5

ELSA · 发表于 2004-10-12 00:12:37

哦原来如此啊……

那2个是新的。目前正在焊ING……

换的是个PHILIPS的……

sszhuang · 发表于 2004-10-12 12:30:29

通电了吗？原理图的C2、C4、C8电解极性画反了。

ELSA · 发表于 2004-10-12 20:45:32

没呢…… 7915接反了，电容接反了…… 再接电就惨了

小甲 · 发表于 2004-10-13 22:14:33

变压器不要用15V的,至少应该是18V的
输出端加防反二极管.
桥前加个共膜电感.几到几十毫亨左右
C9两端加个1M~2M电阻
