昨天做了这个

total

交易区新帖推荐

下面是引用赤兔于2005-03-02 13:28发表的:
拆了op，直接跳到buf上就没问题了……唉。看来是自激的问题了。

因为OP+BUF的相移比单OP要快，而电路工作在单倍增益中，若不做补偿自激的可能性大些。但在拆了OP的情况下没了大环路NFB了，直接BUF这样地线的内阻比较大。
何不试试插上OP做好补偿、退耦和阻尼缓冲呢？注意大环路负反馈的走线不要过长了。

赤兔

下面是引用total于2005-03-02 22:34发表的:

因为OP+BUF的相移比单OP要快，而电路工作在单倍增益中，若不做补偿自激的可能性大些。但在拆了OP的情况下没了大环路NFB了，直接BUF这样地线的内阻比较大。
何不试试插上OP做好补偿、退耦和阻尼缓冲呢？注意大环路负反馈的走线不要过长了。

太复杂了，先这样听着吧，嘿嘿，除了低频不够猛之外，其他还是过的去。

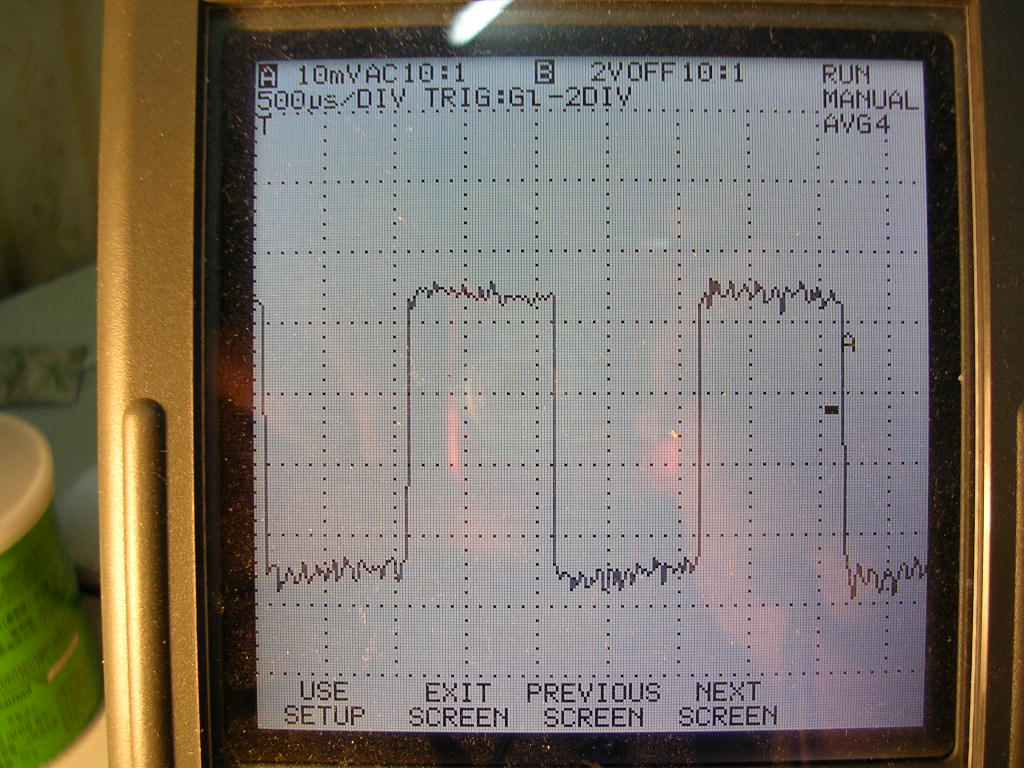

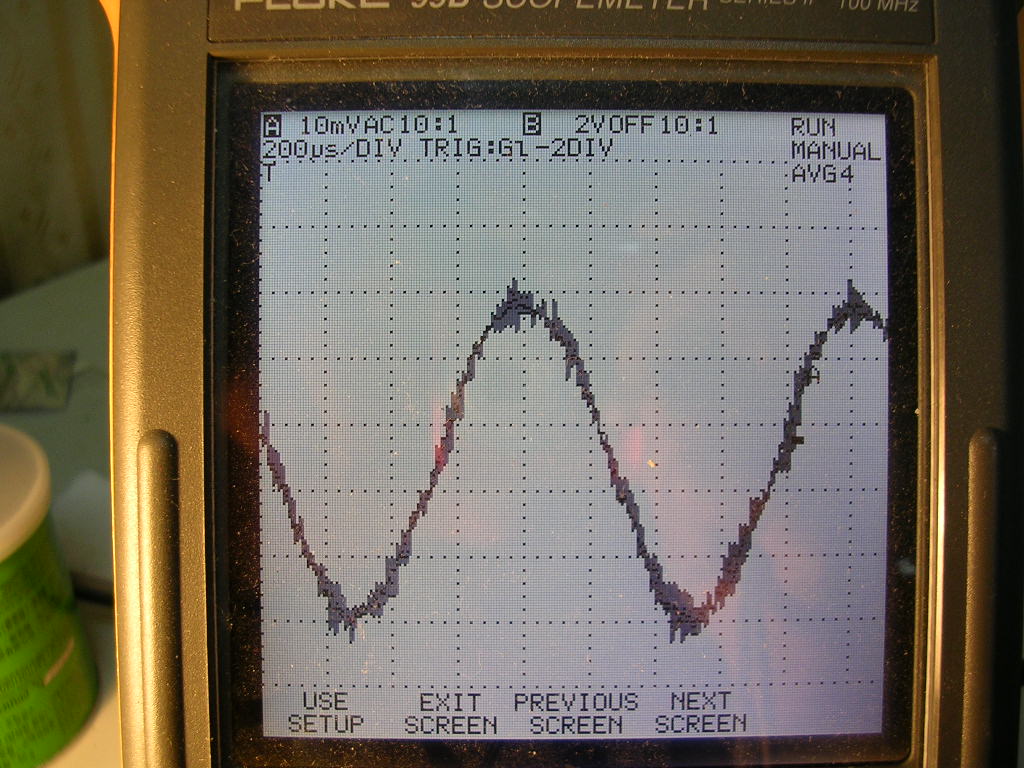

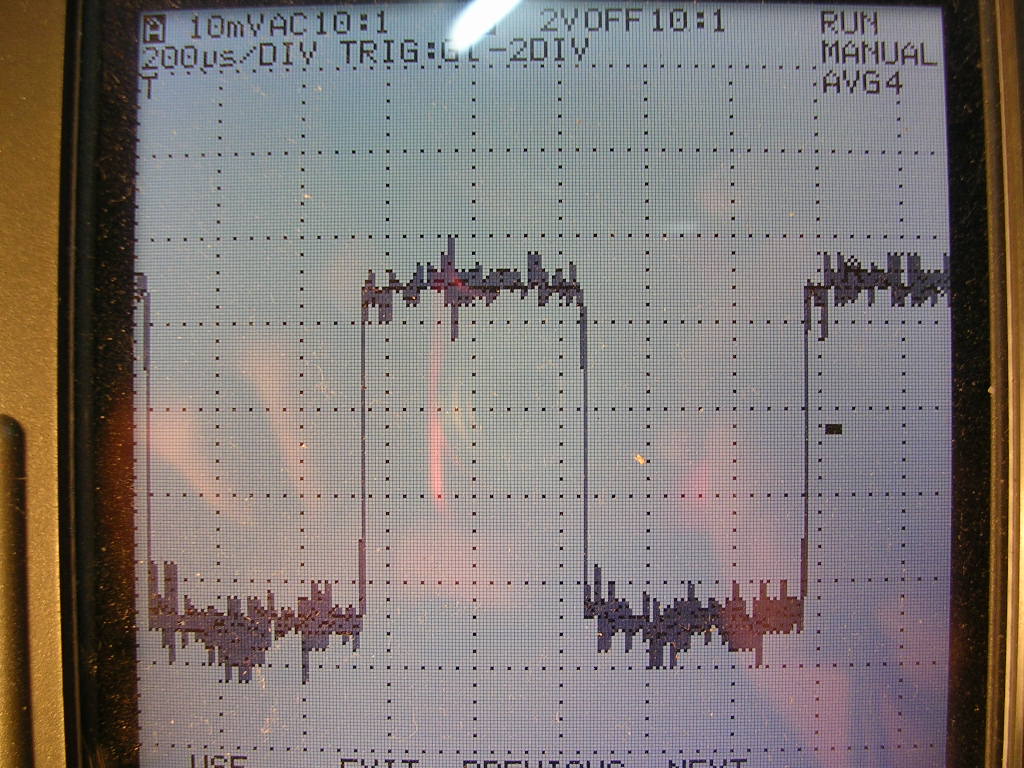

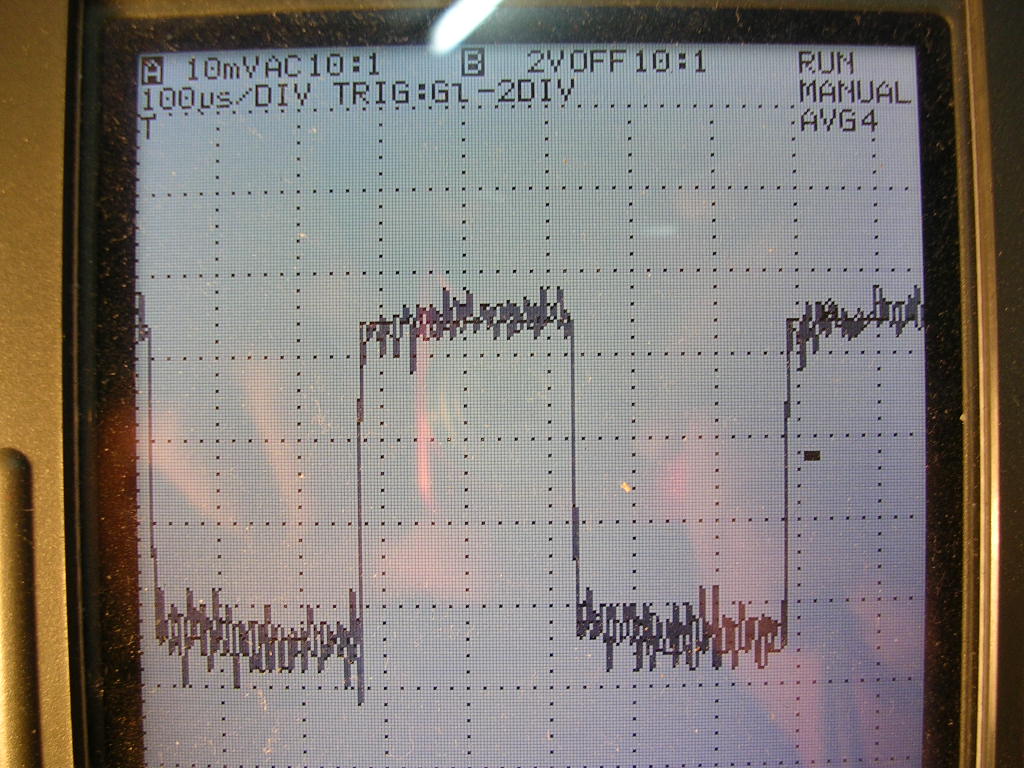

对了。我上几个图，高手看看情况，分别是2k、1k、500hz的方波和1k的正弦波图。
顺序我搞乱了。大家看看那个时间轴就知道咯。 [s:27]

赤兔

上几个电源的波形。
分别是不用op带负载、用op带负载、不用op不带负载和用op不带负载的图。
用op的波形更难看点。为啥？
还是自激 [s:43]

赤兔

高手啊，帮手看看吧

赤兔

最后……终于拆了2426那个1u的电容，结果就正常了。
唉。

不过另外，我发现有个奇怪的现象，把螺丝上紧，声音也会边薄和紧。

total

咦？拆的是那颗Cnr？

赤兔

是的。但是我发现这个电路的驱动能力不强，带不起8欧的负载。
不知道是电源的问题还是虚地的问题，今晚再试试 。

目前的声音跟并联电源+gilmore有点接近，就是声音松了点，也厚了点，当然高频也细腻很多。
我的gilmore末级单管静态大概是21ma左右。

plj213

顶上去!!!!!

赤兔

唉，终于……发现问题的成因了。


原来是插8欧喇叭的插头没插好，插了半截就插不进去。
现在很正常了。完全没事。
