Kevin Gilmore 二房

zbx

交易区新帖推荐

  那位大虾DIY成功过Kevin Gilmore的二房，能谈谈经验和感受吗？本人想焊该电路，但听说元器件配对要求极高，不敢贸然动手，非常想得到各位大虾的帮助，先谢了！

牛哥

做过了，效果还不错，声音是那种清淡型的，对管子尤其是A1015/C1815的配对要求确实比较高。

digi01

舍得投资可以买音响专用配对管，节省好多配对烦恼。电阻用1%的就可以。

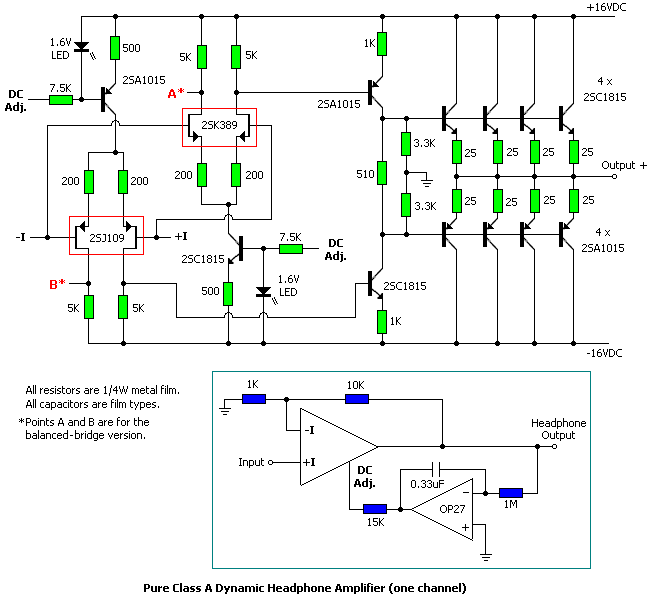

这里有我做的GILMORE实物，很惭愧我设计不出这样的电路。

zbx

看来只有高手才敢去试该电路。我曾读过原文，里面说的非常玄，特别是侍服系统部分，我有些不明白其奥妙，高手们能不能指点一下。先谢过！ 再问一下牛哥，该电路与牛哥的套件（不是OCL电路？）比如何？

deepofee

新手做的，hehe，配对只有万用表，精度很一般，直流输出1mV和3mV。那个DC
Server确实如大家以前讨论的用处不大。俺违背了老先生的原则，输入输出都加了电容。关于输出电容选择，大家给点建议吧。

zbx

好像该电路的精妙之处就在侍服系统上。

悄悄豆

下面是引用zbx于2005-05-24 21:05发表的:
好像该电路的精妙之处就在侍服系统上。

我认为这个电路的败笔就在伺服上，根本不可能起到伺服作用！

digi01

继续讨论。
我的感觉是SERVO的确起了作用，电路从开机到稳定，输出中点是逐渐靠近零的。拔下OP27，输出偏差有。

zke

那DC伺服~能不加就不加....有害无益!!!  当然电路要更严谨啦......

zbx

DC伺服的作用我认为有二：1、输出端直流电位自动调整；2、电声设备（如耳机）保护。如果电路处于理想状态，DC侍服是可以取消的，这样做有利于提高电气特性。可是，到哪里找理想电路呢？只好通过补偿来解决啦。该电路设计思想就是尽量减少反馈，当然也包括DC伺服部分。

zke

下面是引用zbx于2005-05-30 11:41发表的:
DC伺服的作用我认为有二：1、输出端直流电位自动调整；2、电声设备（如耳机）保护。如果电路处于理想状态，DC侍服是可以取消的，这样做有利于提高电气特性。可是，到哪里找理想电路呢？只好通过补偿来解决啦。该电路设计思想就是尽量减少反馈，当然也包括DC伺服部分。

  有大部制作精良的放大器是没加DC伺服电路的! 俺做的几台都不加DC伺服,它们的DC输出电压长期稳定在1~3MV之间......效果很好.......... [s:48]  [s:48]

kertrose

小弟对模电也是一窍不通的，在豆哥的指导下还是完成了GILMORE。输入输出都没有耦合，输出直流0.7MV。声音表现很清淡，对音源要求高。个人感觉是遇强则强的耳放。你的前端有任何毛病都可以给你暴露出来。个人感觉推深海的耳机味道比较好，但是一直没有弄到深海的耳机，所以。呵呵。感觉如果推AKG和拜亚之类的耳机，换输出管可能可以起到不错的效果。

icewd

原文：The servo circuit is new: most of the servo designs (Mark Levinson and Krell, for example) put the output of the DC servo back into the - leg of the amplifier. I just do not like this. That puts the noise and non-linearities of the opamp inside the audio loop.

这是一种新的伺服电路。大多数的伺服电路（比如Mark Levinson 和 Krell），把伺服输出信号引入放大器的一个输入端，我不喜欢这种方式，那将会给放大器的音频回路带来噪声和非线性失真。

cruller

servo可以单独做一块板子吧？
到时有需要就连上，没需要就不要它了

flamen

呵呵，这个电路从电源上下手，可以稍微改变一些音色，对电源很敏感的，可以听出不同滤波电解电容的声音!
