T2.6FT终极摩机攻略教程（1 ）BASIC

DIY-终结者 · 发表于 2005-6-10 16:42:10

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

T2.6F由于电路设计的优秀和成熟声音的素质早有定论，是石胆结合耳机放大器的成功之作。随着使用人

群的日益增多广大发烧友早有摩机的打算。这几天我刚考完一科的考试，挤出时间来一个摩机功略送给广

大爱好DIY的T2.6F发烧友们。

既然要摩机，我选择的是清华在T2.6F上改进的最新架构---T2.6FT，改进的内容可以查看清华发布的

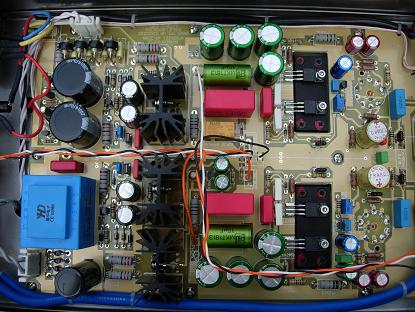

T2.6FT上市通知。废话少说咱们先来看看摩机后的照片。。。。。。

一个放大器电源部分是非常关键的，由于t2.6用的是电源虚拟电池供电电路，有一级电子滤波和电源调整

（不知道大家是否知道电源净化器不用电感的滤波方式？用大功率三极管来滤波在小电流比如5安培以下

是有绝对优势的，因为他没有电感的磁饱和等等……）电源部分尤为重要！一个大动态高素质的放大器需

要一个足够大，足够快的电源带宽，所以电源部分我的功略迎刃而解……

T2.6是串联灯丝供电，对灯丝供电的要求是尽可能的降低漏电并提供高速大电流。当然电源直流纹波的]

稳定最灯丝供电也是非常关键的。问题也解决了……

电子管阴极输出的优点大家可以查阅相关资料，咱们论坛DIY区的很多高手大家有不懂得地方可以请教他们的。他们都是非常热心的朋友（要知道DIY者本来就是乐于助人的）废话少说……
首先阴极输出电容非常关键，再就是旁路电容条件允许的情况下更换也是可以的。其次是电阻。问题也很

好解决……

说道最关键的放大部分的电子管和场效应管，电子管好说，换掉俄罗斯的6922用德国，荷兰，英国，美国

的管子都不错，动态，韵味和音场都是有明显改变的，至于换什么管子大家可以根据自己的经济能力去选

择。我推荐的是德律风根，大盾，西门子，MINIWATT，TUNGSRAM等等。场效应管我就帮不了大家了，因为

k214j77本身就是一对素质很高名气很大的音响专用中功率场效应管，其基本指标是160V耐压0.5A电流30W

最大功率。日立的管子导通压降很低，所以声音细腻耐听。而T2.6FT使用的则是东芝的k2013j313这对音

响专用中功率场效应管，其指标是180V耐压1A电流25W最大功率。这对东芝管作为日立k214j77的升级管自

然有其明显优势之所在。更低的内阻换来了更良好的驱动能力，就连作为世界公认的hi-end厂家PASS的顶

级产品也不会放过的东芝管，其的大动态和温暖的声底另不少人为之欣喜。加上其管脚的表准位置还可以

更换更多的管子来玩，如IRF630/9630这对管子，其内阻更是比k2013j313低的多，可以换来更强劲的驱动

力！（需要注意的是t2.6f所采用k214j77是不能更换的！！）

剩下的就是滤波电容和输出耦合了，尽可能采用音频专用的底内阻和高频率电容，速度要快，损失要小。

我则用了nichicon音频专用muse做退耦，前级的输出耦合用了速度更快的wima mkp10（如果不用前级功能

就不用动）

有功夫的可以把里面的电阻全部换掉，换成更低噪声更低温漂的电阻。我没工夫就动了几个处在音频通路关键之处的电阻……

接下来就是比较玄的电路改动，并加速电容，更换电源调整管，更换整流管，推动管，场效应管，调整输出功率，电位器等等

细微之处的调节声音是神奇变化的。听到天籁之音是需要付出努力的……

要复习了，待后续……

samlee001 · 发表于 2005-6-10 20:23:31

厉害,佩服

pink · 发表于 2005-6-10 22:07:37

好!!!!!长了见识

sw7600gr · 发表于 2005-6-10 22:11:25

厉害,佩服！

我是阿格 · 发表于 2005-6-11 10:43:07

看到好帖要顶 DIY终结者的更要顶◎～～

风再起时 · 发表于 2005-6-12 08:57:24

楼上的阿格是桂林的吗
