小房间大喇叭,一次改善低频的尝试

[复制链接]

5

主题

194

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-1-5
发表于 2018-1-15 22:32:29 来自手机 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有帐号?注册

x

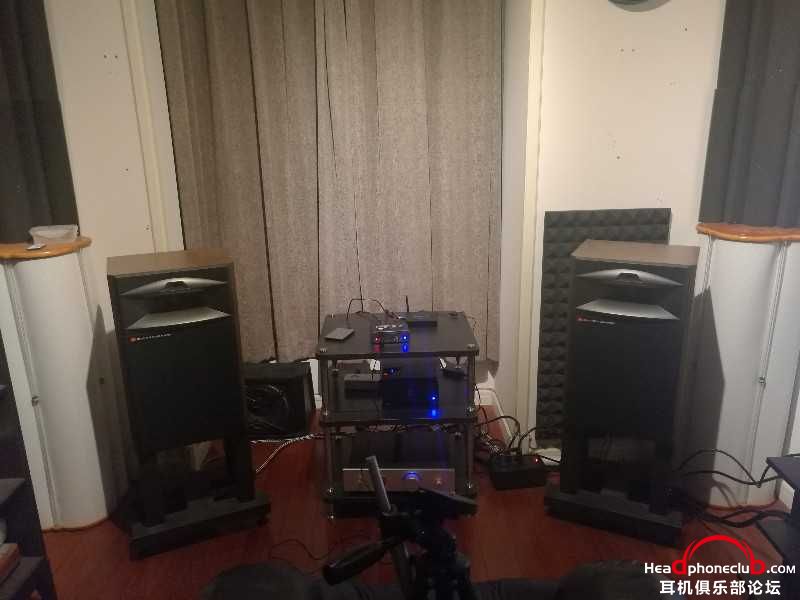

小房间玩大喇叭是很有挑战性的。小书房10平米,做了强吸音,塞进4个大号吸音柱。但是低频仍不满意,层次线条不够清晰。做了一下测试,发现问题还是挺大的。

5

主题

194

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-1-5
 楼主| 发表于 2018-1-15 22:38:43 来自手机 | 显示全部楼层
最大的问题是45赫兹存在驻波,是前后方向的。110赫兹的谷是两个喇叭耦合造成的,问题不大。60赫兹的峰是上下方向的驻波,200和300赫兹的谷是临近边界效应造成的。

回复 支持 反对

使用道具 举报

5

主题

194

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-1-5
 楼主| 发表于 2018-1-15 22:43:50 来自手机 | 显示全部楼层
应为加了低频陷阱,60赫兹以上吸收得很好,能量下降很快,问题不大。但是45赫兹接近这种吸音柱的有效范围下限,效率很低。45赫兹驻波是我书房的主要矛盾了。
回复 支持 反对

使用道具 举报

5

主题

194

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-1-5
 楼主| 发表于 2018-1-15 22:48:09 来自手机 | 显示全部楼层

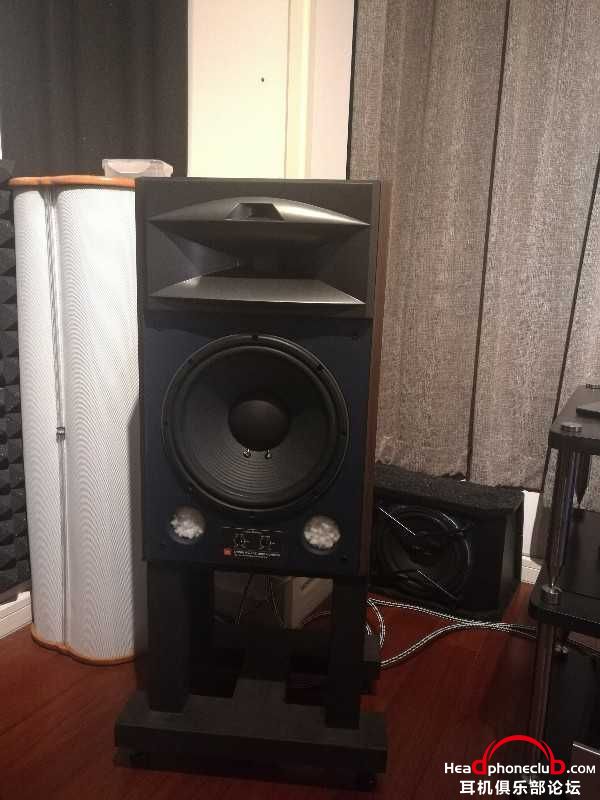

突然想到4429的频率下限就是在40赫兹左右。也就是说,45赫兹的驻波能量主要是倒相孔输出的。于是拿聚酯棉堵了倒相孔。
回复 支持 反对

使用道具 举报

2

主题

251

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2015-5-2
发表于 2018-1-15 22:51:24 | 显示全部楼层
其实不能只看波峰,看图100赫兹那里的波谷也很大啊。。。都快抵消15db了,这样真的好吗
回复 支持 反对

使用道具 举报

5

主题

194

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-1-5
 楼主| 发表于 2018-1-15 22:55:21 来自手机 | 显示全部楼层
经过测试,驻波峰下降了3db左右。且对100赫兹以上几乎不影响。经过试听,低频层次感有所改善。
回复 支持 反对

使用道具 举报

5

主题

194

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-1-5
 楼主| 发表于 2018-1-15 22:59:01 来自手机 | 显示全部楼层
iDecca 发表于 2018-1-15 22:51
其实不能只看波峰,看图100赫兹那里的波谷也很大啊。。。都快抵消15db了,这样真的好吗

这个波谷是两个喇叭播同相信号造成的。是梳妆滤波效应。人耳对此并不敏感。当然,这也是两声道的缺陷之一。
回复 支持 反对

使用道具 举报

5

主题

194

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-1-5
 楼主| 发表于 2018-1-15 23:04:05 来自手机 | 显示全部楼层
这个办法当然不是最好。正在考虑在后墙做膜式吸音结构,加大房间的等效长度,看看能否把驻波峰的频率向低端推。
回复 支持 反对

使用道具 举报

16

主题

815

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2012-9-19
发表于 2018-1-15 23:19:17 | 显示全部楼层
频响曲线是两个喇叭同时扫频的结果?
回复 支持 反对

使用道具 举报

5

主题

194

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-1-5
 楼主| 发表于 2018-1-15 23:28:33 来自手机 | 显示全部楼层
分开扫过,结果差不多,但没有100赫兹那个深谷。
回复 支持 反对

使用道具 举报

16

主题

815

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2012-9-19
发表于 2018-1-15 23:31:51 | 显示全部楼层
我是左右2个箱子频响曲线差别很大,可能是右声道对着一面镜子的关系
回复 支持 反对

使用道具 举报

5

主题

194

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-1-5
 楼主| 发表于 2018-1-15 23:41:07 来自手机 | 显示全部楼层
neodoxy 发表于 2018-1-15 23:31
我是左右2个箱子频响曲线差别很大,可能是右声道对着一面镜子的关系

可能是离墙距离不同。这个叫临近边界效应。喇叭后放低频陷阱可以改善。大房间可以离墙远点,小房间就没办法了。
回复 支持 反对

使用道具 举报

0

主题

61

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2017-12-16
发表于 2018-1-16 02:35:37 | 显示全部楼层
本帖最后由 anajanaj 于 2018-1-16 02:44 编辑
大蜗牛 发表于 2018-1-15 23:41
可能是离墙距离不同。这个叫临近边界效应。喇叭后放低频陷阱可以改善。大房间可以离墙远点,小房间就没办 ...

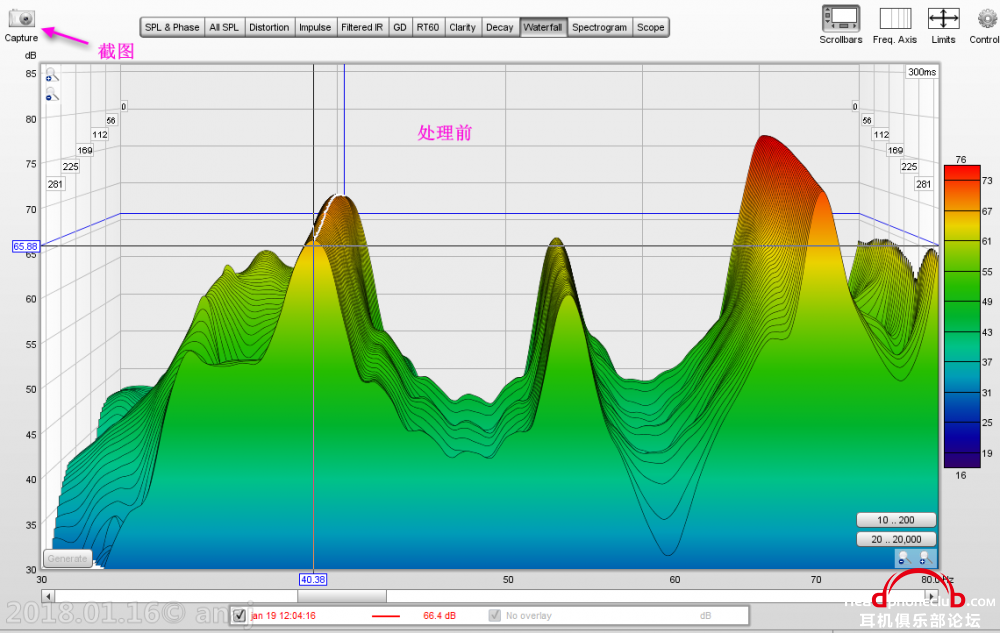

看不清图,用截图工具或用软件自带截图功能又或用键盘的Print键吧

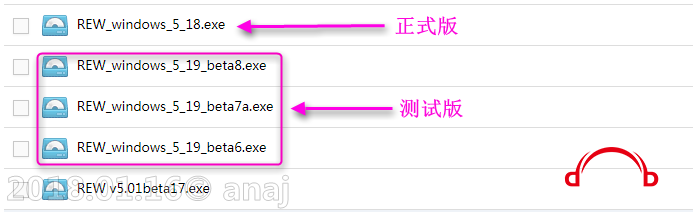

你用的应是REW,旧版本,到这里下载新版本https://home.ctfile.com/#item-files(最新版本的REW可能用到JAVA8) 003_.png







回复 支持 反对

使用道具 举报

5

主题

194

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2018-1-5
 楼主| 发表于 2018-1-16 07:24:13 来自手机 | 显示全部楼层
anajanaj 发表于 2018-1-16 02:35
看不清图,用截图工具或用软件自带截图功能又或用键盘的Print键吧
你用的应是REW,旧版本,到这里下载新 ...

你这个处理效果太好了,是怎么做到的?
回复 支持 反对

使用道具 举报

194

主题

1万

帖子

36

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
36
注册时间
2009-1-25
发表于 2018-1-16 07:54:17 来自手机 | 显示全部楼层
有营养的帖子,进来学习。。
