我做的NE5532P耳放。

chris0030 · 发表于 2005-8-28 19:25:39

您需要登录才可以下载或查看，没有账号？注册

x

我是绝对的新手，所以只好照着版上兄弟提供的线路图依样画葫芦做了一个，但做出来听了一下，效果和把耳机直接插在MP3上听的效果没什么区别，尤其是在音量上，调到了最大，音量还是没上去，查了许久，也不知道是什么原因。运放NE5532P是从老声卡上面拆下来的。
望版上各位兄弟指点指点。谢谢啦！

chris0030 · 发表于 2005-8-28 19:42:54

自己画的线路图。

chris0030 · 发表于 2005-8-28 19:43:41

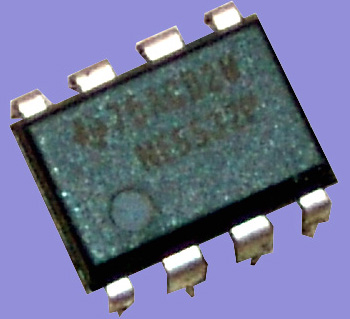

所用的运放。NE5532P

chris0030 · 发表于 2005-8-28 19:44:58

做好的线路板。

chris0030 · 发表于 2005-8-28 19:45:58

做好的样品。

chris0030 · 发表于 2005-8-28 19:46:25

兄弟们！帮帮忙哦！

[bs]bush · 发表于 2005-8-28 22:25:43

上个PCB图，给我也做一个！

darksky · 发表于 2005-8-29 13:24:58

放大倍数太小，而且经过音量调节电位器后如果音量调较小的时候其实就是衰减
建议把负反馈部分放大倍数改大些
这个音量跟运放是什么类型没有什么大的关系的
主要由负反馈决定 [s:48]

darksky · 发表于 2005-8-29 13:27:12

！！！！！！1
刚才还没有仔细看
你电位器一脚竟然没有接地
那你怎么调音量！！！ [s:18]

iceboy · 发表于 2005-8-29 16:12:22

建议把电容换几个好一点的, 特别是那两个 1uf 的, 建议换成黄色聚丙烯电容

chris0030 · 发表于 2005-8-29 16:17:20

darksky兄,电位器一脚没有接地我在做好PCB板时已经查出来了。画好的线路图上面没有改正过来，不过在焊接的时候连在了一起。
你提出来的问题我试着弄一下，看能不能解决问题。

iceboy兄，我换过了，好象也不能解决问题。不过还是要谢谢你哦。

iceboy · 发表于 2005-8-29 16:21:41

解决什么问题

老人家 · 发表于 2005-8-29 16:37:20

输出串了只 200欧?!
你电源给几 V ?

老人家 · 发表于 2005-8-29 16:40:42

你这板地线走得不好. 在 X 除切断吧.

iceboy · 发表于 2005-8-29 16:40:45

我看了下。。输出 200 欧可以去掉 (短路), 或者并一个 51 欧上去, 不要太大 (楼上说的对)
还有, 输入的 1M 电阻换成 47K, 在负反馈电阻上面并一个 68p 的电容
