  cxz-cj 提出的建议的确很好，而好的建议总因该接受，的确RA1 47之类简单电路过后我们应该玩点别的什么，所以决定制作 OP+三极管扩流电流，而近日碰巧到一老友家小聚，提及此事~  因为以前他也好这个，于是便拿出给我看其早先制作的OP+扩流，我本人非喜欢动手制作，看了看，听了下，感觉不错，于是随手就在草稿纸上涂鸦了一个，当然这样的电路结构并非自创，早在N年前就有，只是我可能画的不是他给我看的那样的结构，但大致构架基本应该是一样的，此电路可以变种到5种保守估计，之所谓电路千变万化，但万变也不离其宗。这类电路结构容易分析，很容易上手制作，声音表现非常不错，而且又有多种玩法~ 。所以打算做出来给大家玩下。

一、电路原理简述

图1电源部分

  线路图见1 电源部分还是有源伺服电路。


图2 线路


图8模拟仿真

图7构件模型

  线路见图2 这个电路是典型的OP加三极管扩流的结构，这种反馈的结构具有小的瞬态互调失真，电路核心是U1 Q1 Q2  U1是单OP，可以用大S的5534 而我在电路中使用的是OPA627，OPA627是BB公司的著名的低噪声精密型高速JFET输入的单OP，在电路中承担电压放大，电路中电压增益由R9 R14决定，C1 C2是偶合电容 恒压管的要求不高，我在电路中用的是C1775 其实8050 D669都可，电路中R2可以调整偏置电压来决定静态电流，输出级采用的Q1 Q2，Q1 Q2 分别A985、C2275，当然D669 B649亦可，我在电路中采用的是MOSFET，J79 K216  但脚位的连接要改变。我个人喜欢大电流。所以在电路中静态电流很大。工作在A类，发热量比较大，所以要有很大的热沉。R13 C6 组成负载的补偿电路，可以减小感性负载而引起的相移。

二、元件和调试

元件当然也要讲究，只有用靓品的元件配合优秀的电路才能使声音更好，一个电路的结构被确定后，风格自然形成，而选用不同的元件可以修饰出不同音色。电源部分采用的是ELNA FOR AUDIO的3300UF滤波电解，并联C1 C2 RIFA 100N  误差放大采用S5532 取样隔直电容采用STARCET（红色） 10UF，退偶用NICHICON（金色）在本设计中仍采用全部采用美国的DALE电阻，其中四个偶合电容选择非常的重要，C1 C2 做偶合用，这里采用的是ELNA  C（红色）高速BP专用偶合电容。或者是ELNA （CE-BP）黑色电容。见图4


图4

图5

图6

图7
图8
三极管的选择 A985 C2275，可以选用MOSFET J77 K214脚位要注意。电流放大退偶电容用ELNA SILMIC+WIMA。这里要说，我不是纯粹的元件崇拜者，其实元件不是首要的，整个放大器线路的风格是由它的结构所定，而元件只是其中一部分因素，更换元件的确可以改善声音，但不能解决根本，我只想在线路确定的条件下完全发挥出电路的性能而已。
  此电路无须调试，图中电路基本焊接就能开通，对于初级DIY是非常方便的，而对于中级的DIY朋友可以自己动手，还可以更改电路。


三、建议
  在这里要感谢很多朋友给我的建议，其中讲到了两个问题，电容偶合问题，热偶合问题，
很多朋友说电容偶合不如直接偶合，这里的电容非常重要，我认同，所以我用了ELNA BP C的电容，因此成本会增大，这样的结构可以获得小的瞬态互调失真。声音也比较干净，如果不喜欢这个结构的话，更改也非常的容易，在电路中只要稍加改动即可~。见图3~ 当然还有很多玩法要自己挖掘了，很容易。


图三
关于热偶合 有个朋友提到，应该把 Q1 Q2 Q3尽量放在一块散热器上，否则大电流的条件下温度变化很容易影响到输出，我想如果是三极管做电流放大就没有必要把静态电流调节的过高，电路中如用A985 C2275 我把静态电流控制在20MA左右，如果是MOSFET的话，根据特性而言，也没有完全必要。只要足够的热沉，让恒压管只是尽量的靠近散热器来保证。其实电路中还存在一个问题，就是电源部分的问题，我是为了考虑到制作方便只用了一个电源来提供OP和T的供电，当然做了简单隔离，如果静态电流调大的时候，严格来说应该分开供电，否则对于电源负担就很重，不是不可以这么做，但也应该当考虑进去~。

仪器测试

2KHZ 方波测试


20KHZ 方波测试


200HZ方波测试


10KHZ正弦波


1KZ正弦波

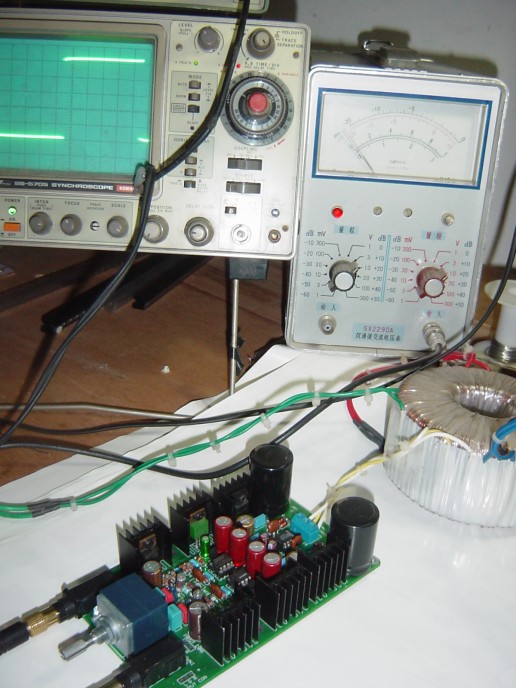

实测 24欧姆负载上能够获得3V左右  频响很好5HZ到65KHZ几乎一条直线~ 和仿真结果基本一致~
测试数据还有待更新~

  其实很多时候 我们都会碰到很多不利因素，往往在制作过程中发现有很多理论上成立而在实验中达不到设计目的或者没有制作条件的电路，对于我们DIY玩家造成很大困难，制作后，往往是竹蓝打水一场空，到了一半搞不下去了，往往精力和心血都白费了~ 其实实验就要具有再现性，碰到这样的电路最好先事先搞明白结构原理，然后动手。在实践中发现问题然后去翻书在回到理论，这样一个往返的过程，套件的魅力给出了基本的架子，体现了可能完成性，体验到制作的快乐，这样DIY的精神的也就达到了。
