用 LM386 做出来的耳放~~

iceboy · 发表于 2005-10-2 16:59:20

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

简介: 网上都说这个芯片垃圾~~我做了一个~~效果还不错~~用来推 888 感觉比 NE5532 效果好。

功能: 这是一个四路输出的耳放, 在学校大家一起听音乐时使用。电源电压 4.5V (经测试最低 2.5V 可以正常工作), 电流 4.6mA~~

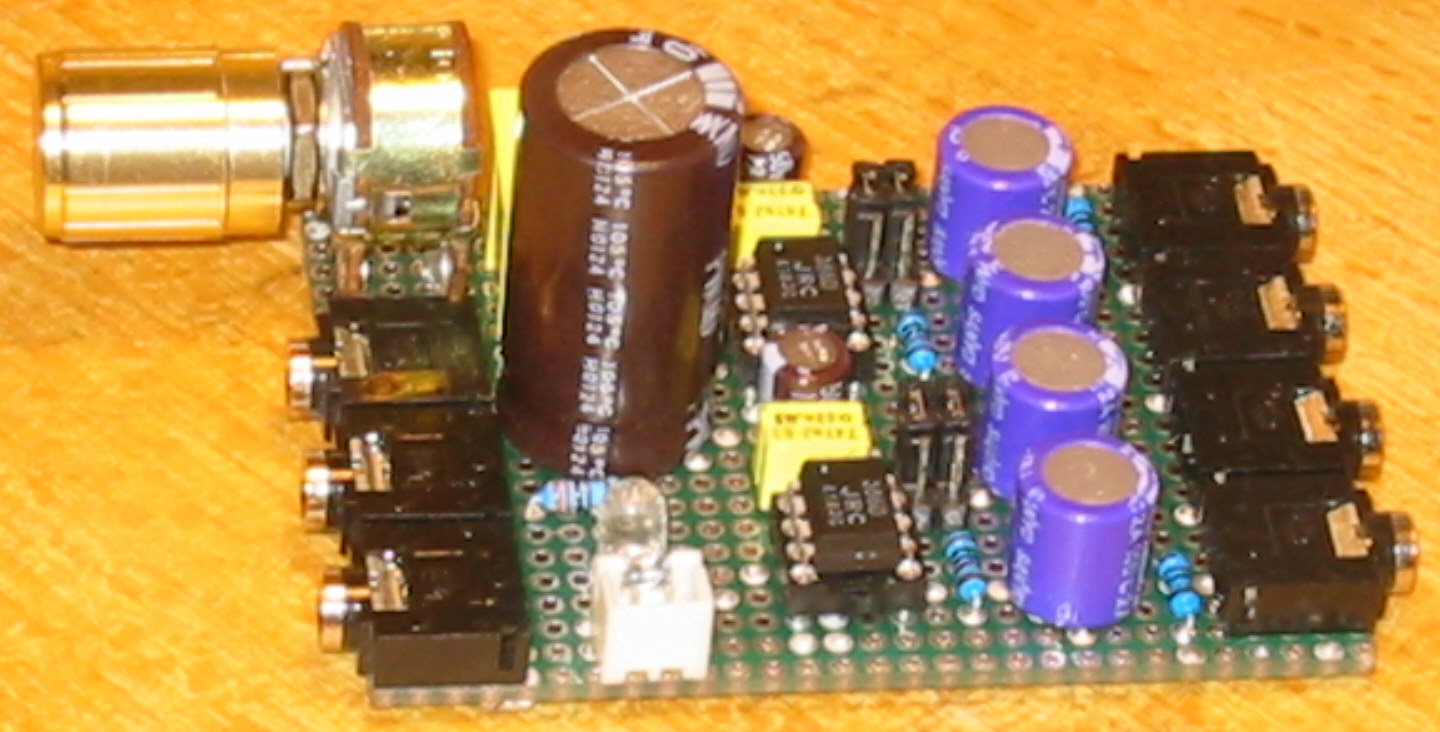

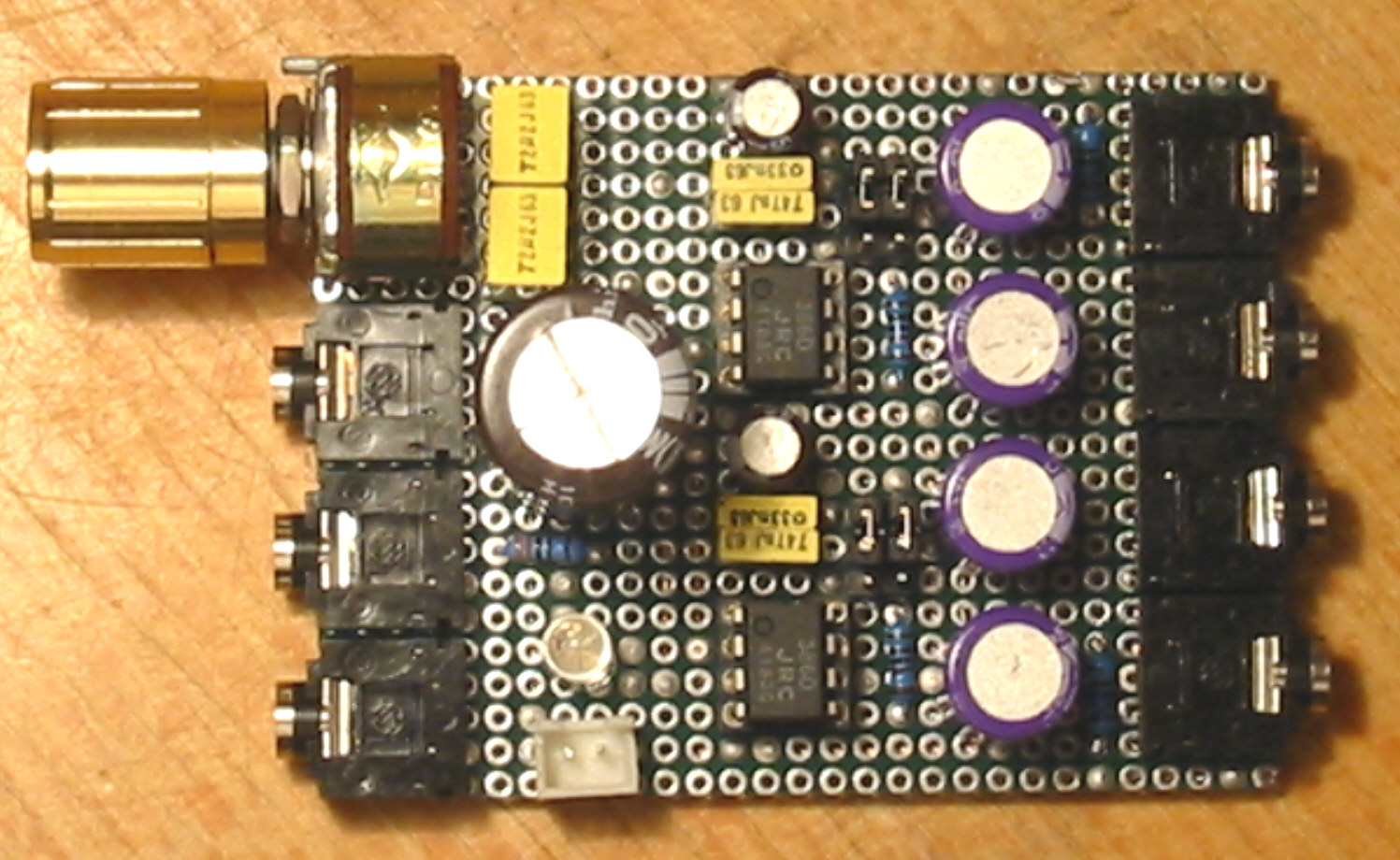

用料: 小电容都用黄色聚丙烯, 四个输出电容用的是三洋的 OS-CON (两两并联), 那个大电容 (稳定电压用的) 是 nichicon 的 4700uF/16V。芯片用的是 JRC 的 386D, 中间还有四对“跳线”, 用来调节 EQ。

听感: 不设置 EQ 时, 声音略显干硬, 低频下潜不够深。打开重低音以后, 声音马上“跳”了起来, 变得有弹性。再打开高音, 耳旁空旷了许多, 高频速度变快~~ 只是本底噪音略有增加。

总结: 垃圾芯片也能出好声。这次制作总共耗时 2 天, 总成本 24 元 (芯片才 2 元)。LM386 优点: 便宜, 性价比高, 耗电少, 电压较低, pin1 和 pin8 使得扩展非常方便。缺点: 本底噪音略高, 动态范围略小, 对电源要求稍高。

mcko · 发表于 2005-10-3 01:19:07

absea · 发表于 2005-10-3 11:28:20

386跟5532是同一档次的

还可以调EQ？太厉害了，有没有电路图？

赤兔 · 发表于 2005-10-3 11:40:55

靠，我以为是lm3886

iceboy · 发表于 2005-10-4 12:05:59

谢谢支持~~
本电路是在 NS 原版电路图上扩展的。
调节 EQ:
低音增强: pin1 - pin5 大环反馈
高音增强: pin1 - pin8 小环反馈

smolen · 发表于 2005-11-2 20:53:30

看看是怎么做的

ldf · 发表于 2005-11-3 11:28:20

十多年以前曾经玩过这个IC，不过做的不是耳放而是小功放，感觉JRC386的效果要比NS的LM386好上不少。

plj213 · 发表于 2005-11-3 18:58:27

386我有大堆，有空咱也做做！
什么图呀？

gaoyf75 · 发表于 2005-11-10 17:37:35

简单是简单，但音质上不了档次呀

waltz1 · 发表于 2006-5-20 09:55:32

有图没有啊？
