刚出炉的超小CMOY,多图

专注的强子 · 发表于 2005-10-23 15:05:17

交易区新帖推荐

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

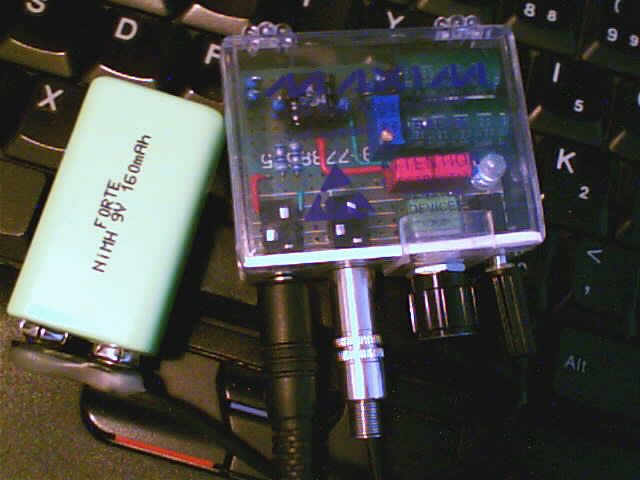

因为本人没有DC,所以用摄像头拍摄,不够清楚还望谅解.

专注的强子 · 发表于 2005-10-23 15:06:57

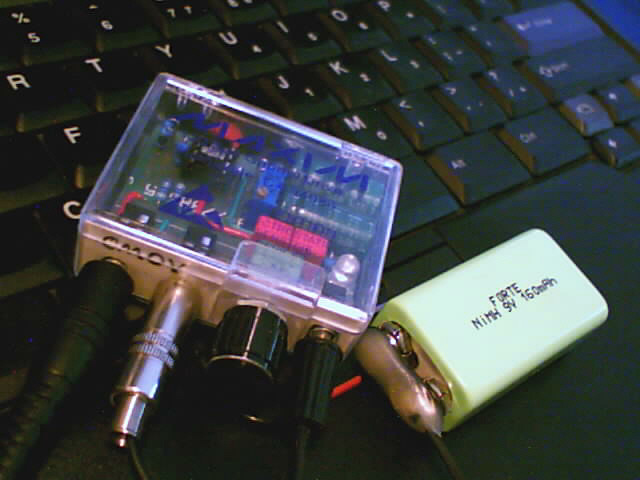

盒子用的美信样片盒

专注的强子 · 发表于 2005-10-23 15:09:42

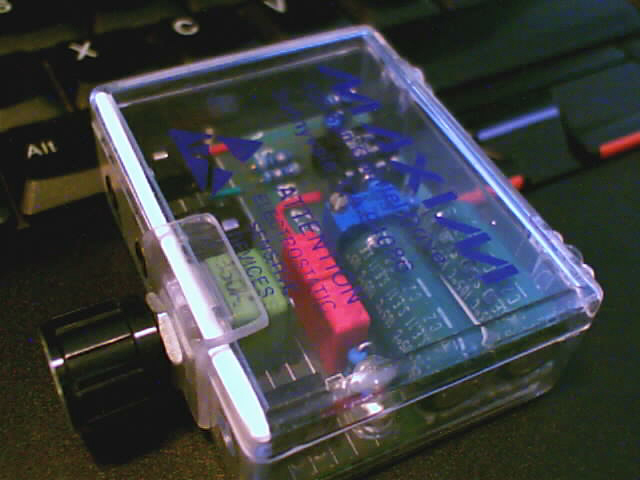

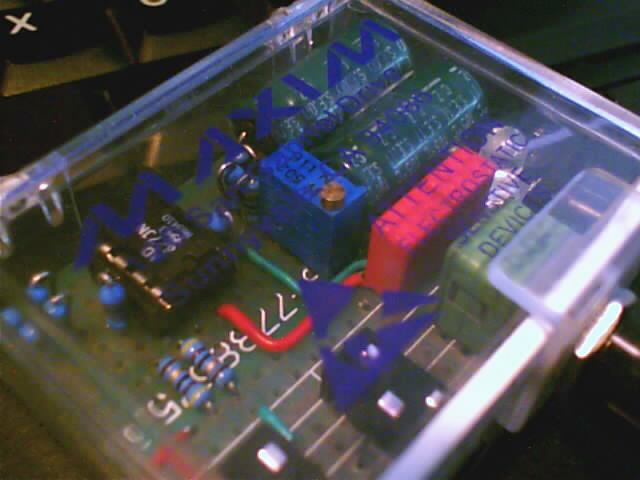

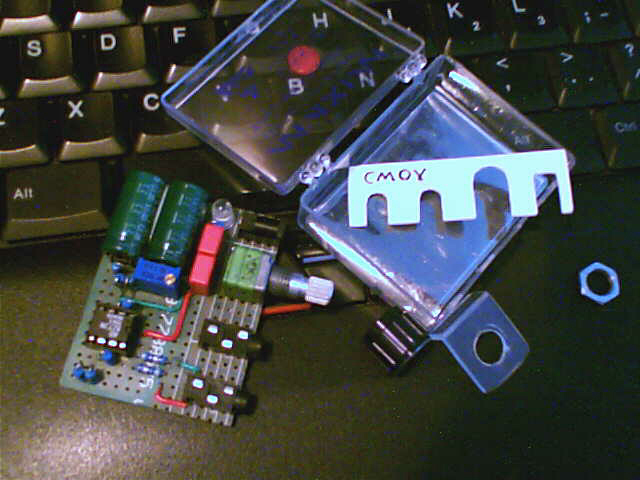

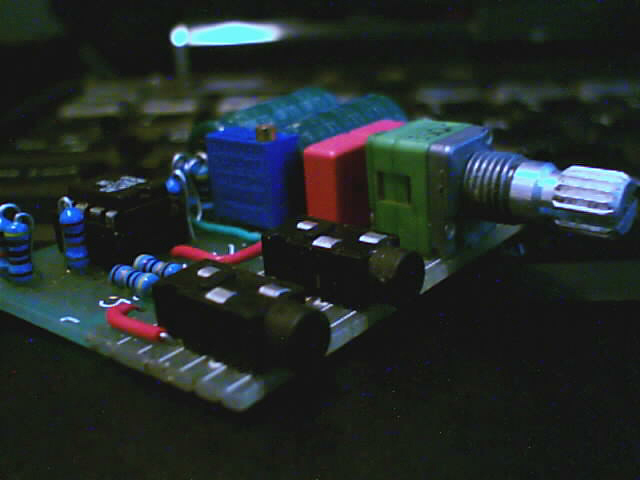

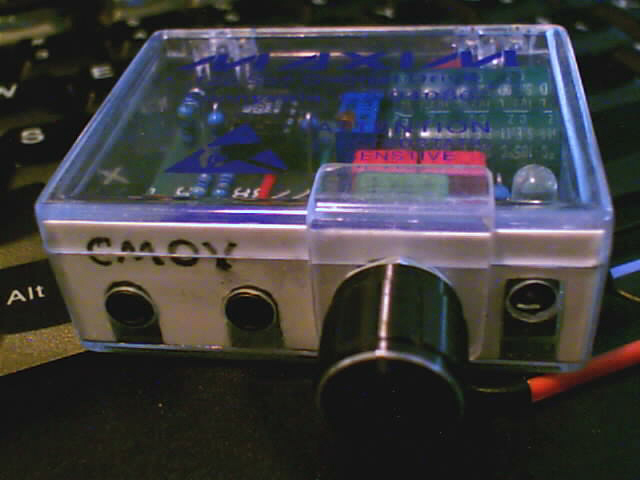

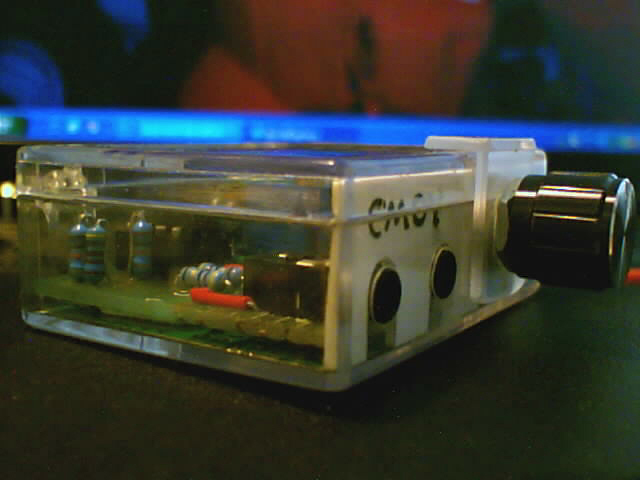

多角度展示

专注的强子 · 发表于 2005-10-23 15:13:13

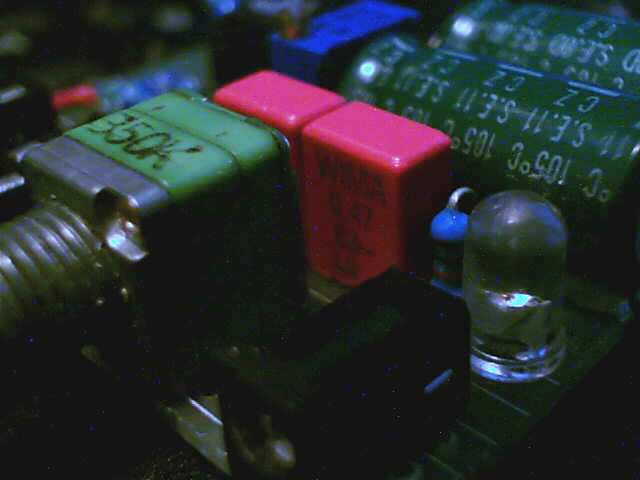

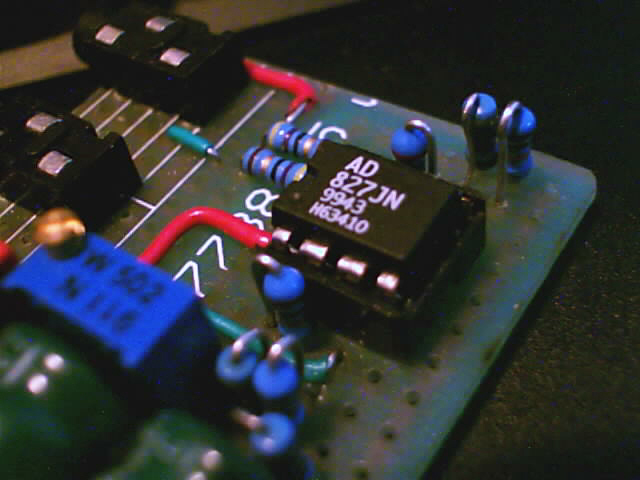

运放用的AD827JN,输入耦合电容用WIMA,耳机插孔为国产.

专注的强子 · 发表于 2005-10-23 15:22:12

我对CMOY电路做了部分修改, 我以前做过这个电路.对该作品期望不高.但出来的效果还是很让我满意,有点出乎意料.杂音几乎听不到,高频很明亮圆润,低频及人声温暖醇厚,低频弹性十足.应该得益于AD827.但推力稍有欠缺,仅适用于低阻耳机.

samyang · 发表于 2005-10-23 17:52:32

这个做的好看！工艺强啊！

xuboqun · 发表于 2005-10-23 21:22:56

盒子很棒!....

xingaijingqu · 发表于 2005-10-24 02:50:22

盒子很棒!....

digi01 · 发表于 2005-10-24 08:07:24

很小巧，电池也放进去了？

专注的强子 · 发表于 2005-10-24 14:38:18

下面是引用digi01于2005-10-24 08:07发表的:
很小巧，电池也放进去了？

  盒子有些太小了，电池放不进去了。只好象CD机的外接电池盒一样挂在外面了。
在做这个耳放时我发现，对于虚地的那两个4.7K的分压电阻，不应该取相等。因为后续电路中正负部分的等效电阻值是不相等的，这样就会造成地点的偏移导致电路产生失真。
  开始时我一直纳闷失真是什么造成的，当没插耳机以前测正负电压是平衡的。可是当插上耳机以后正电压一下子跳到7V多，而负电压只有1v多。于是我将正电压部分的4.7k分压电阻用电位器代替，在接上耳机的条件下调平衡，于是失真消失了。只有干干净净的本底和清晰的声音。调节后测电位器的阻值为1.8K左右。
  DIGI 01 版主，能给评点分吗？

digi01 · 发表于 2005-10-24 14:41:53

已经很好了，能找到合适的铁盒就理想了。

分压电阻是要根据实际使用的opamp来选择，有的ic，比如ne5532会出现+/-电压不平衡的现象。

专注的强子 · 发表于 2005-10-24 14:45:49

谢谢DIGI 01！
铁盒不好找呀！这个还是邮购元件时要的。
不知道虚地用BUF634做是不是会更好一些？

absea · 发表于 2005-10-24 20:09:23

哇～好漂亮！比我的手工要好多了～

运放不推荐AD827，它在这个电路上发挥不出实力。试试AD823、AD712、OPA2132吧。

建议上个蓝灯，效果很不错！

专注的强子 · 发表于 2005-10-24 21:07:55

楼上的谢谢你的器件了，灯就是蓝的。你是说AD823、712、OPA2132。在这个电路上要好过AD827吗？

absea · 发表于 2005-10-24 22:21:56

是啊，AD827运行比较热，听起来与其他差不多，823、712是比较好驱动的，适合9V充电池使用。
而OPA2132是用在CMOY上性能很好的运放！
