本帖最后由 畅远文化 于 2019-11-12 16:53 编辑

谷津Q-15为Q-I的扩展型号,也是谷津Q系列的普及机型,为广大发烧友更容易接触高品质音乐的聆赏机会。机器外形延续Q-I的精湛工艺设计,外壳采用精密铝挤型模块化成型, 辅以黑色阳极处理,在配色上传承了谷津的经典红黑搭配,观感和触控俱佳。


前置XLR四芯平衡及单端6.3耳机口输出。


谷津Q-15采用纯甲类全平衡电路设计,并加入了60W的功率输出,可直接驱动无源音箱,是少有的耳机和音箱的双修利器。Q-15贴心的增加了响度功能,响度的设计就是将生理医学的人耳等量曲线转换成参数并代入线路设计中,这样就能在小声聆听时听到既丰富又有活力的音乐品质。


Q-15延续了Q系列的DDS技术,具备精准无失真的32位元数位音量演算技术,音量控制调节旋钮皆采用更为直接和更加符合人体工学的滑轮拨盘式;具备高规格蓝牙芯片模组(HWA)以及蓝牙遥控的选购,可满足广大发烧友不同的使用需求。


谷津Q-15以创新的技术和极简、舒适的操控方式呈现给广大发烧友,也以更为亲民的价格为广大音乐音响爱好者带来高品质的音乐欣赏及良好舒适的多面应用体验。









Q-15正面及背面使用说明






①音量控制旋钮
②4针式平衡端子座输出端子
③6.3ø耳机座输出端子
开机:在待机模式下音量旋钮、
长按” 2秒即进入开机。
待机:在开机模式下音量旋钮‘“长按”
2秒即回到待机。

①电源输入座
(内含抽屉式保险丝L=2omm、4A)
②USB音讯输入
③数位同轴输入( S/PDIF ) 1光纤输入
④同轴、光纤切换开关
⑤类比输入
⑥3.5ø前级输出
⑦左声道喇叭输出端子
⑧右声道喇叭输出端子

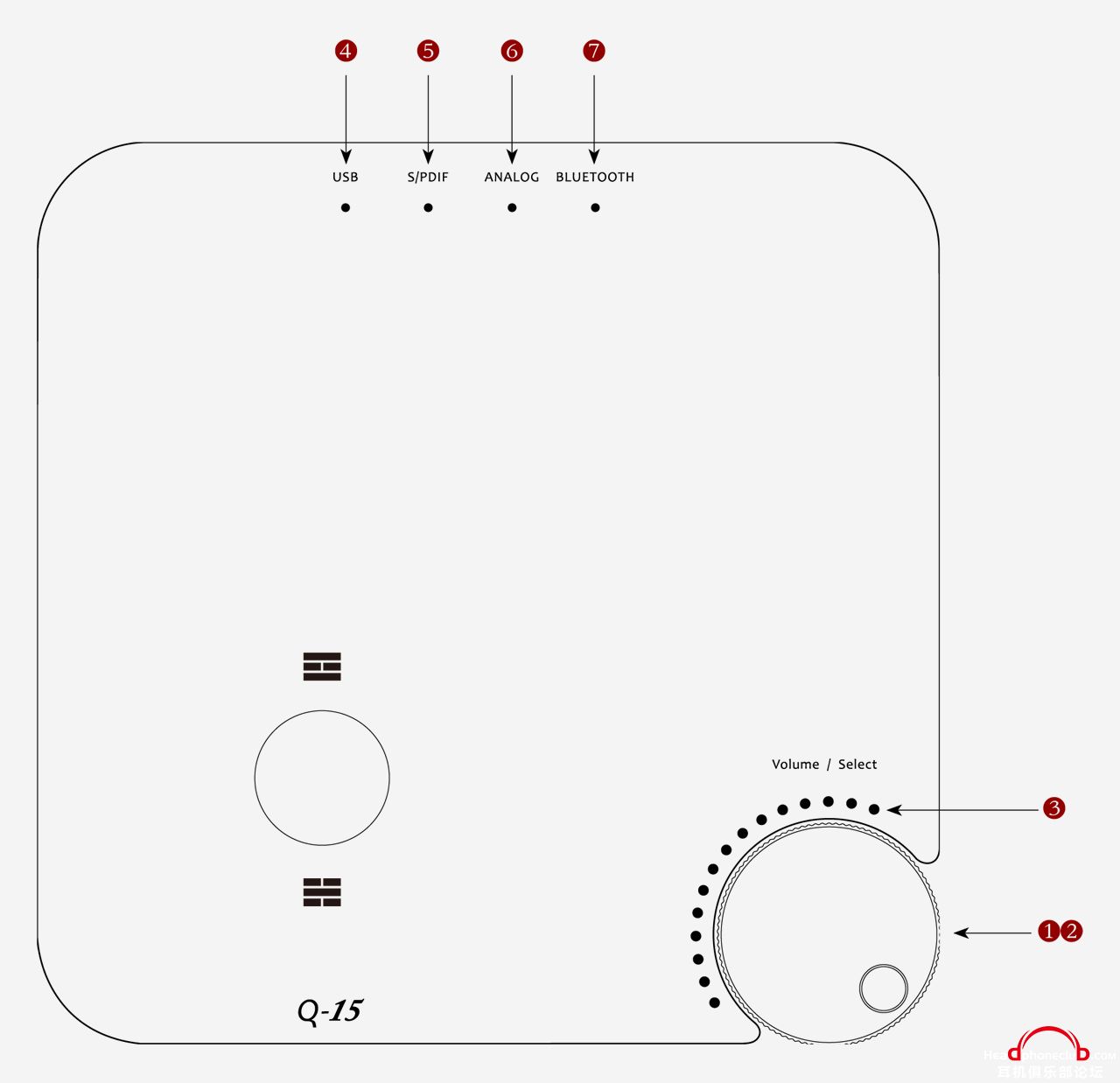

Q-15上视使用说明

①音量控制旋钮:本音量控制探数位编码设计,顺时针旋转为音量渐增,逆时针旋转为音量递减。
音量控制范围odB~-125dB。
②输入选择按钮:本按钮探下压式与音量控制旋钮共位,对应灯号④⑤⑥⑦循环机制
[★⑦蓝牙为选配,无选配蓝牙时则第⑦号灯号及输入无法选定]。
③音量大小灯号指示:共15个指示灯, 顺时针全亮音量为最大、此时音量衰减-odB,
亮灯数量越少表示音量越小,指示灯显示的音量范围(odB~ -5odB)。
④输入状态指示灯:此灯亮起指示输入为USB, 蓝灯指示输入状态为PCM格式,
红灯指示输入状态为DSD格式。
⑤输入状态指示灯:此灯亮起指示输入为S/PDIF数位同轴或光纤输入,蓝灯指示输入状态为PCM格式,
红灯指示输入状态为DSD格式。
⑥输入状态指示灯:​此灯亮起指示输入为类比输入。
⑦输入状态指示灯:此灯亮起指示输入为蓝牙(选配),蓝灯指示蓝牙传输形式为MP3或AAC格式,
红灯指示蓝牙传输形式为高清HD格式。




简易故障排除

异常现象
原因
解决方法
没电
1、保险丝是否烧毁?
2、电源线是否插实?
1、请依规格更换保险丝。
2、接好电源线。
无声1、讯号线与耳机线连接是否良好?
2、输入选择档位是否正确?
3、来源音量是否适当?
1、连接好耳机线与讯号线。
2、正确档位选择。
3、调整适当音量大小。
有一声道无声1、有一边讯号线未接好?
2、有一边扬声器线未接好?
1、接好讯号线。
2、接好扬声器喇叭线。
无法启动1、来源无播放?
2、讯号干扰严重?
1、来源停止再播放。
2、试著关闭电源开关,再开启电源。

当您无法解决问题时,最简单的解决之道就是与您的经销商联络或直接与本公司客服部联络,我们将会为您解决问题。

Q-15一般规格

  1  供应电压110V/ 60hz (220V/ 50hz) (依区域电压指定生产,不可混用)
  2保险丝4A
  3需求电流4A
  4温升35°C
  5消耗功率待机: 10W
一般消耗: 30W,最大消耗: 250W
  6工作环境温度-25 C~+ 40^C
  7建议环境温度32C 以下

参数

Power Output(Speaker)2x60w @ 8 ohm
2x100w @ 4 ohm
Power Output(headphone)Single end 6.3o :84mw@600ohm, 10Vp
XLR :336mw@600ohm,20Vp
Frequency Response10~80khz+0dB-3dB @ 384K/32bit
S/N Ratio>98dB,> 103dB(headphone)
Dynamic Range>105dB,> 108dB(headphone)
THD+N< -90dB,<-101dB(headphone )
Intremodulation< -96dB 100hz:20khz 4:1,35w@8 ohm
Damping Factor>110
Peak Current Output16A @ 10ms 120mA (headphone)
Peak Votage Output31Vp @ 10ms 10Vp (headphone)
Dbfs Gain18dBW
Digital InputUSB:384khz/32bit     DSD NATIVE/256 Dop 128
COAX:192khz/32bit, Dop64
OPTI:192khz/24bit,Dop64
Pre Output2Vrms @ 47K ohm
Digital Volume Control Range  -108dBW ~ +18dBW
Dimension (Hx D x W)74mmX205mmx225mm
Weight4.3 Kg
