[耳放] 【Clonesmith】8PR耳放

[复制链接]

52

主题

1076

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
发表于 2020-1-18 22:36:46 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 windsqualler 于 2020-1-19 09:06 编辑

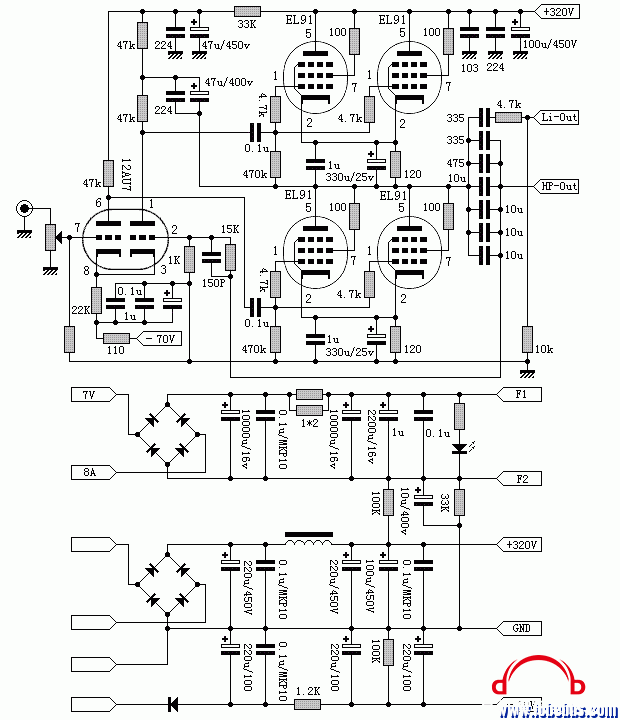

电路结构如图,差分放大,推挽输出加两路负反馈。经过与原机内部比较,这个电路基本是靠谱的。有想听的么,回帖超过100,复刻一只论坛巡回试听
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复

使用道具 举报

1

主题

39

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2017-11-18
发表于 2020-1-18 23:50:25 来自手机 | 显示全部楼层
回复 支持 反对

使用道具 举报

51

主题

1771

帖子

41

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
41
注册时间
2014-4-10
发表于 2020-1-19 00:56:07 | 显示全部楼层
最好征得一下叶老师同意吧……
外国电路复刻可以说联系别人估计也不回复或者得不到允许,国内圈子这么小……
播客 声波飞行员
apple podcast / 小宇宙 / 网易云音乐
回复 支持 反对

使用道具 举报

22

主题

373

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2014-8-3
发表于 2020-1-19 02:36:35 来自手机 | 显示全部楼层
孟获 发表于 2020-1-19 00:56
最好征得一下叶老师同意吧……
外国电路复刻可以说联系别人估计也不回复或者得不到允许,国内圈子这么小… ...

国内讲究这个么?tb上复刻这复刻那一堆。。。有些还卖得挺好。
回复 支持 反对

使用道具 举报

177

主题

3608

帖子

68

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
68
注册时间
2008-7-26
发表于 2020-1-19 02:49:50 来自手机 | 显示全部楼层
电路又没知识产权。
回复 支持 反对

使用道具 举报

117

主题

4941

帖子

26

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
26
注册时间
2005-10-9
发表于 2020-1-19 06:45:12 | 显示全部楼层
复刻出来,好的管子也不好找。还是复刻zana deux的studio吧。

点评

最不缺的就是管子啦,再说最难攒的8只后级管要求也不需要太高  发表于 2020-1-19 07:56
回复 支持 反对

使用道具 举报

52

主题

1076

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2020-1-19 07:54:38 | 显示全部楼层
本帖最后由 windsqualler 于 2020-1-19 12:45 编辑
孟获 发表于 2020-1-19 00:56
最好征得一下叶老师同意吧……
外国电路复刻可以说联系别人估计也不回复或者得不到允许,国内圈子这么小… ...

孟兄有叶老联系方式么,倒是想同叶老交流下,苦于无联系方式。或者你帮我询问下
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

13

主题

691

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2004-2-28
发表于 2020-1-19 10:56:58 来自手机 | 显示全部楼层
前级2个管子,后面8个,配对有些难
回复 支持 反对

使用道具 举报

43

主题

1912

帖子

14

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
14
注册时间
2011-4-1
发表于 2020-1-19 12:18:10 | 显示全部楼层
支持一下,不过要是能取得原作者的同意更好
回复 支持 反对

使用道具 举报

51

主题

1771

帖子

41

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
41
注册时间
2014-4-10
发表于 2020-1-19 18:08:06 | 显示全部楼层
windsqualler 发表于 2020-1-19 07:54
孟兄有叶老联系方式么,倒是想同叶老交流下,苦于无联系方式。或者你帮我询问下

我没有,但是论坛里有的应该不少。
叶老师年纪大了,一般要约着登门拜访,或者打座机吧。
@长弓 @新青年 他们应该都认识。
播客 声波飞行员
apple podcast / 小宇宙 / 网易云音乐
回复 支持 反对

使用道具 举报

14

主题

270

帖子

6

积分

初级会员

Rank: 2Rank: 2

积分
6
注册时间
2016-6-12
QQ
发表于 2020-1-23 17:28:44 | 显示全部楼层
研究过8pr这机器。复刻8pr不难,超越他也很简单。但是那8只功率管买都不好买,配对的问题如何解决。更何况现在的机器超越他的很多,再复刻意义不大了。
回复 支持 反对

使用道具 举报

3

主题

567

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2014-2-15
发表于 2020-1-23 18:10:09 | 显示全部楼层
谢谢分享
回复 支持 反对

使用道具 举报

513

主题

1万

帖子

481

积分

核心会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

积分
481
注册时间
2001-11-21

社区建设奖

发表于 2020-1-24 00:44:56 | 显示全部楼层
8P那时候就一堆模仿的,不是什么新鲜事,电子管配对就不说了,关键是很多小细节怎么去处理,很多要靠经验。
就算是买套件,不同的人装出来声音也不一样。
回复 支持 反对

使用道具 举报

52

主题

1076

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2004-5-25
 楼主| 发表于 2020-1-24 21:33:23 | 显示全部楼层
本帖最后由 windsqualler 于 2020-1-25 10:09 编辑

后级管配对没一般认为的需要8只测值完全相同这样夸张。
世界上没有正确的声音,只有动听的声音
闲鱼号:windsqualler
回复 支持 反对

使用道具 举报

3

主题

329

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2018-11-22
发表于 2020-1-25 11:36:44 | 显示全部楼层
同一电路图,100个人做出来100种声音表现。

线路、器件选型、线路布线、器件布局、制作工艺……每一个环节不同,出来的声音表现都会不一样。
耳机:HD800/HE1000 V2/K702——胆耳放/前级:HWA-III
