[音源] 组建pchifi主机&打造超强被动散热机箱【多图慎入】

[复制链接]

3

主题

121

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2016-2-16
发表于 2020-10-19 13:02:30 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 shadow_a 于 2020-10-19 20:57 编辑

        最近中了被动散热机箱的毒,心血来潮想自己搞一套,那索性多装一台pchifi主机吧,因为本来自己在用鱼大专机,虽然原机声音不咋地,但经过不断优化,已经很满意了。看了一下市面上能买到比较高端的被动散热机箱,如hdplex H5,Turemetal UP10,价格都不便宜啊,这个也不是主要的,关键是机内空间不够宽裕,改主板时钟可能不太够用,而且对散热效能不太满意,所以决定自己diy。这个diy从5月份就开始构思,但一直未痛下决心搞,原因是复杂麻烦没时间,要解决的东西比较多,包括散热器的设计,和找人加工等,哎,不过拖到现在总算做出来了,过程费精气神,惨不忍睹啦。


这是改造机箱本体,外部尺寸480*390*210,内部尺寸380*377*200,净重14.5kg

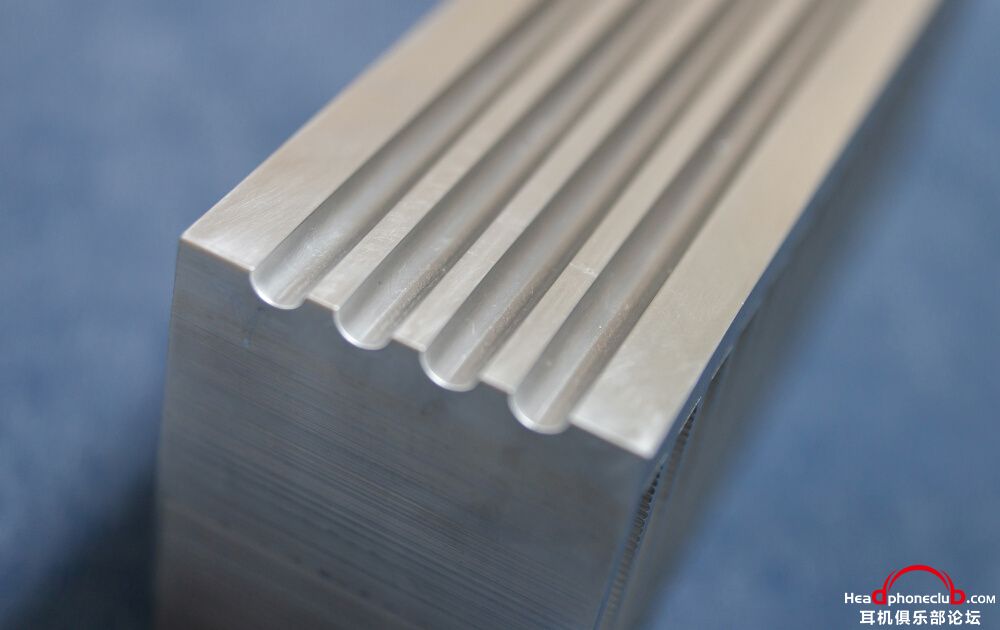

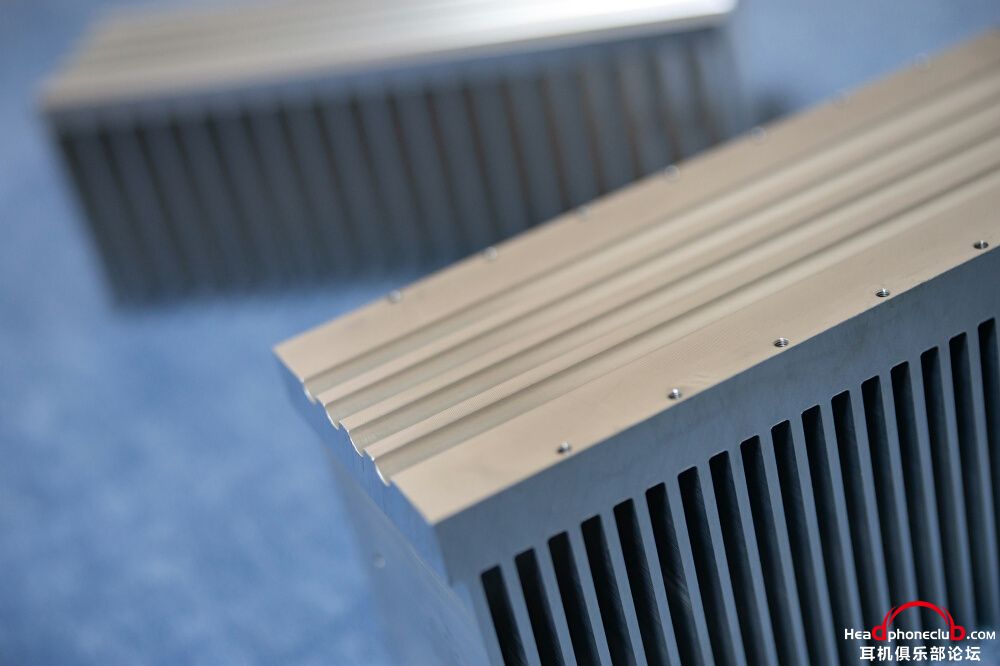

只有机箱两侧散热的话还是不够看,衡量箱内空间后,加强了内部散热组件,这才对得起超强被动散热机箱的称号,散热器都统一开了8mm宽的半圆槽




槽面机械加工完后比较粗糙,需要纯手工打磨一下,耗时耗精力

cpu纯铜底座热管顶盖夹板,基板厚度10mm

两侧散热的热管夹板,同样开了槽,充分贴合热管表面

导热组件全家福,数量N件,包括圆热管、扁热管、cpu纯铜导热座,导热管纯手工弯曲,都是细活,耗费不少时间。

8mm导热管,比常用的6mm粗了很多

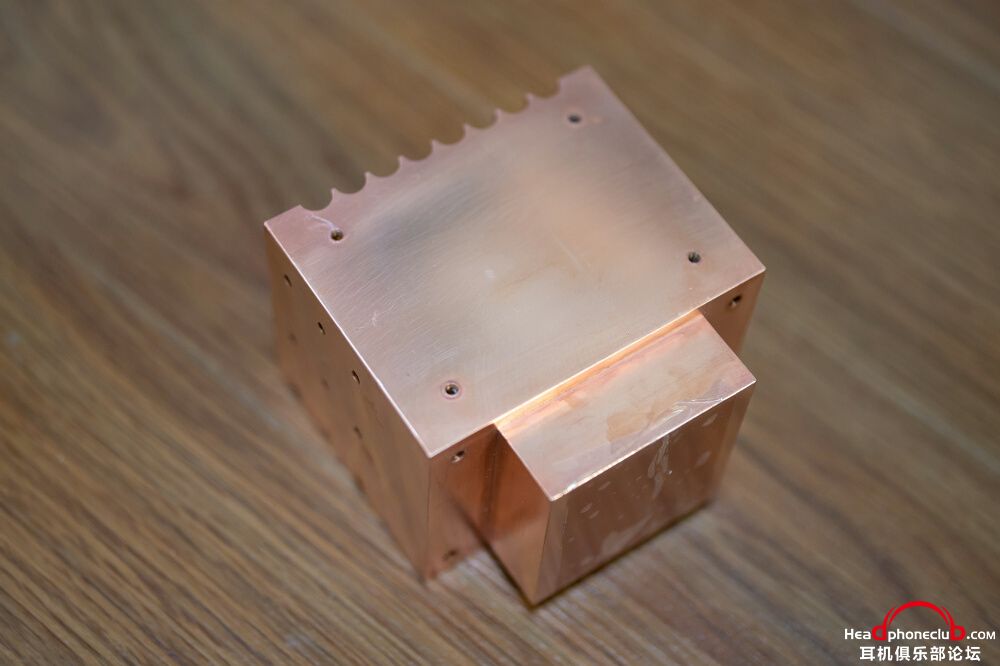

高大威猛的cpu纯铜导热座,顶面尺寸65mm*90mm,总高度90mm,底面尺寸是55mm*55mm,重量达4.1kg,简直可以用丧心病狂来形容。

主板上机,装好时钟板电源板变压器,主板时钟等组件

cpu导热座上机,由于重量大,主板底部要做垫面处理,防止主板变形

利民TF8、靖创LM120、LM X PLUS、高导GD007硅脂膏,由于导热组件太多,图片上的散热膏已全部用光



用扁热管装好底层,cpu纯铜导热座4个侧面都有任务,全部贴热管把热量迅速导出。


装上8mm圆热管,环绕式导热设置

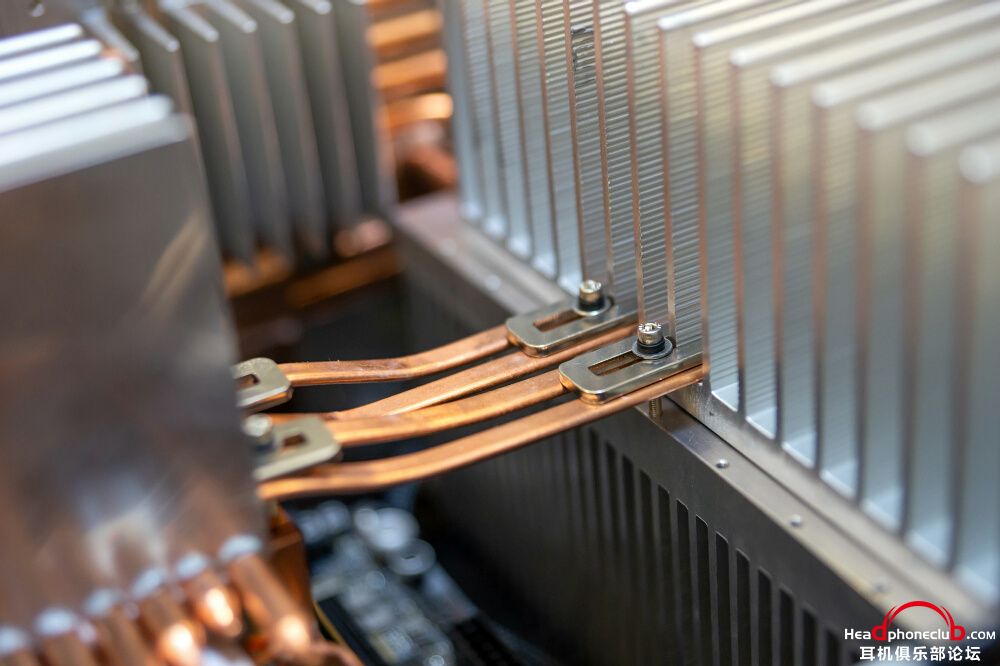

加上铝鳍顶盖,扁热管从cpu铜底座的背面引出,连接顶盖和内部的加强散热器

细节决定成败,侧散热与前面板用硅脂和均热板连接,能有效把热量导向前面板


正反面散热组件状态

其他配件赏析

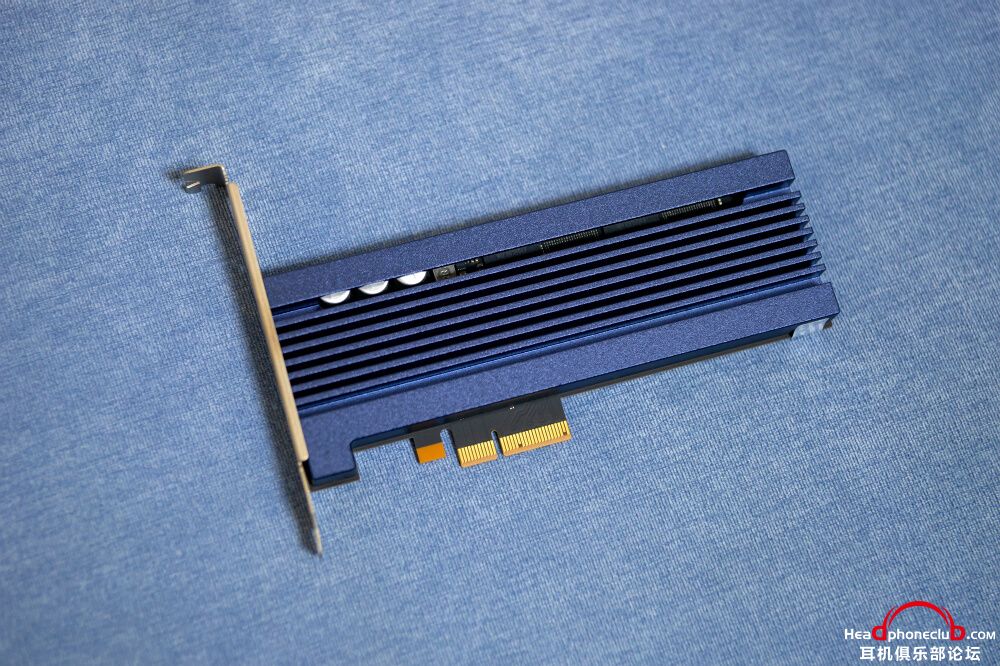

三星pcie 983zet固态硬盘,号称slc颗粒

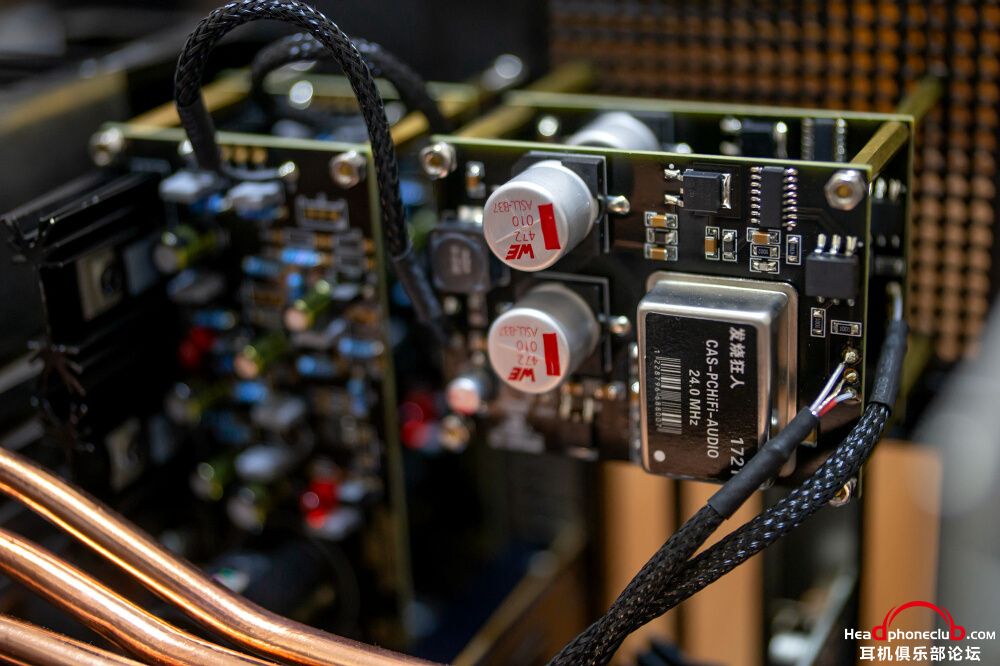

狂人兄制作的电脑时钟板,和超低噪音线性电源板

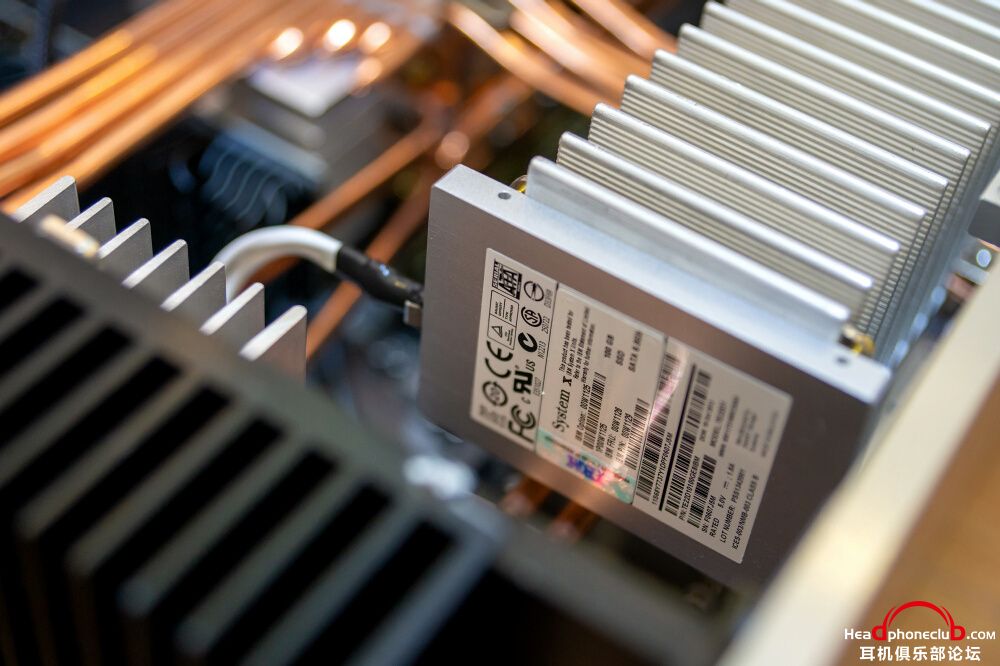

diy 东芝slc 固态硬盘,sandforce 2682企业级主控,改装满配松下黑钽电容,这个主控发热有点大,正常运行温度接近50℃,巧妙利用机内散热器与硬盘进行接触,硬盘温度暴降10多度。搭配自制的sata线,安逸。

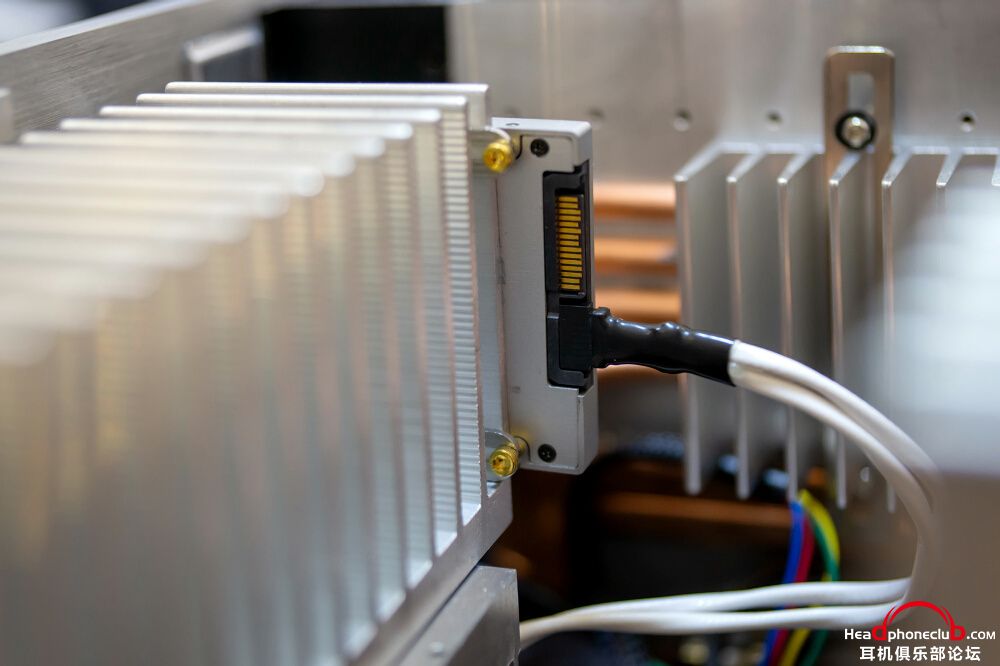

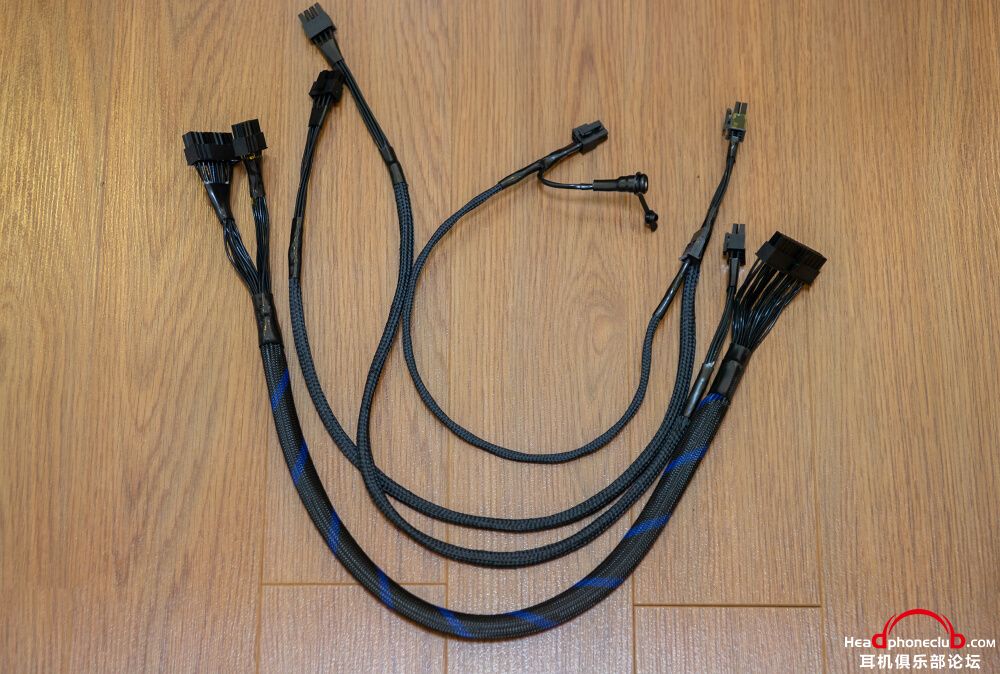

自制土炮供模组线,采用纯铜镀银线,相对于原线力度饱满度一耳朵提升,sata硬盘模组线专门引出dc母头,可以改接更好的线性电源。

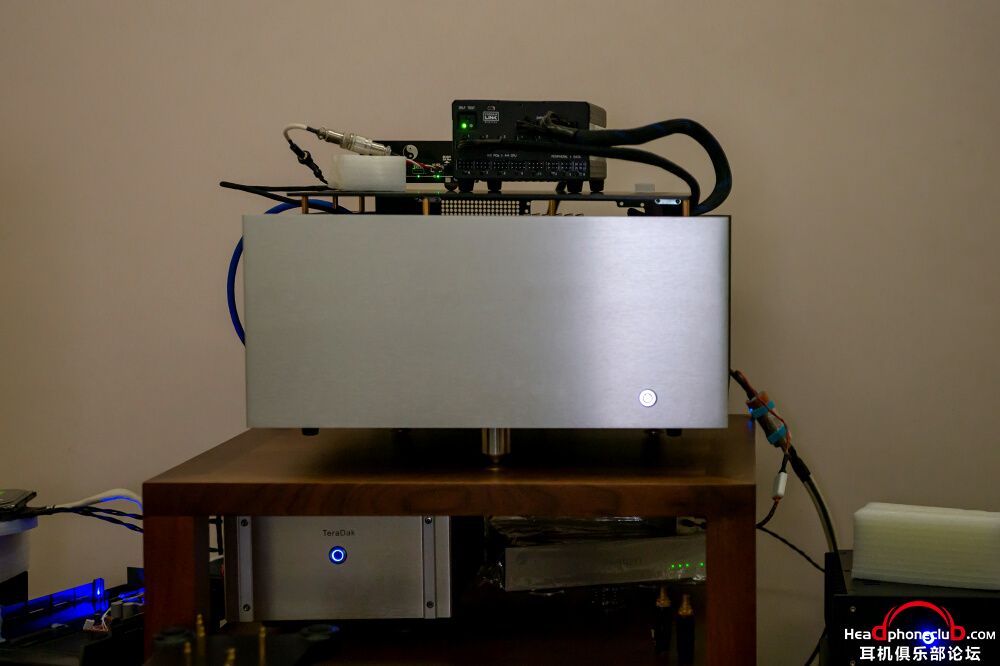

盖上机箱顶盖,完全体诞生,为什么会有间隙,这个不解释了,样子是有点难看

电源外置了,因为箱内已无位置,sata硬盘用量子兄的超级电储供电

       可能有人说,这么豪华的散热配置,只有cpu独享,播放音乐又用不了多少功耗,纯属浪费,这个确实是的,但是我做这个机箱的目的除了pchifi用途,还有的是个人对被动散热的一种自认为极致的追求,也就是自娱自乐。不多说,下面来测试一下这个机箱的散热效能。
测试平台:
cpu:Intel i9 9900ks(未开盖)
主板:华硕ROG M11A
电源:海盗船ax1600i
显卡:华硕GT1030被动散热版
内存:海力士16G*2 绿皮条
硬盘:三星z983 zet 480g (系统+音乐)sandforce 2682主控 东芝SLC颗粒240g(音乐盘)
系统:Win10 LTSC 2019 Rs5 1809
测试环境:室外32℃,室内25℃空调房



单拷机FPU 5分钟 全核4.0G主频,温度如图

单拷机FPU 5分钟 全核4.5G主频,温度如图

单拷机FPU 5分钟 全核5G主频,温度如图

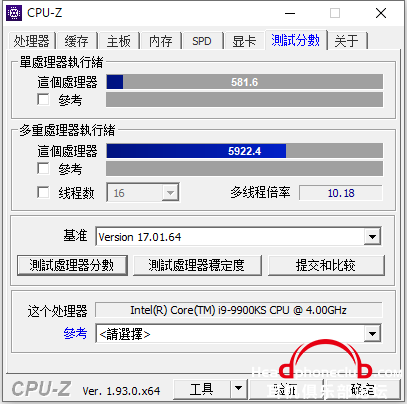

超频5G后 CPU简单测试分数,更专业的测试就没进行了,毕竟我的用途只是听音乐

        对于散热效能个人感觉还是挺满意的,可以媲美顶级风冷了。听说如果开盖直贴,能爆降10来20度,不过开盖上液金的风险还是有的,在够用的情况下不会贸然行动

声音表现待更新......

28

主题

516

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2018-12-11
发表于 2020-10-19 16:31:27 | 显示全部楼层
能列个配置清单吗?特别是cpu的散热器?机器正常使用时cpu的温度是多少?
回复 支持 反对

使用道具 举报

3

主题

121

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2016-2-16
 楼主| 发表于 2020-10-19 17:24:00 | 显示全部楼层
bcs56 发表于 2020-10-19 16:31
能列个配置清单吗?特别是cpu的散热器?机器正常使用时cpu的温度是多少?

室温25度正常使用(上网听音乐)2小时,平均就35℃左右。还没测试hq播放升频的温度
Focal耳机
回复 支持 反对

使用道具 举报

150

主题

2628

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2014-3-8
发表于 2020-10-19 22:39:29 | 显示全部楼层
这被动机箱做成多少钱..
回复 支持 反对

使用道具 举报

3

主题

121

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2016-2-16
 楼主| 发表于 2020-10-19 22:49:17 | 显示全部楼层
寡_人_。 发表于 2020-10-19 22:39
这被动机箱做成多少钱..

加上热管,铜座,大概4000左右吧
回复 支持 反对

使用道具 举报

107

主题

3836

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2005-10-9
发表于 2020-10-20 00:44:48 | 显示全部楼层
牛逼的!
回复 支持 反对

使用道具 举报

12

主题

347

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2019-5-13
发表于 2020-10-20 02:00:44 | 显示全部楼层
楼主可以测试下intel原装cpu风扇外接电源和你这个无风扇机箱散热有什么区别吗
也就几十元的事情
毕竟我是有风扇和没风扇都没什么区别

点评

原装cpu风扇?你是在太看不起9900k了吧,这种原装散热器差不多就是风冷的最低级别了。你看看下面这个视频就了解了。https://www.bilibili.com/video/BV1XJ411A72G?t=602  发表于 2020-10-20 09:20
回复 支持 反对

使用道具 举报

0

主题

6

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2019-1-12
发表于 2020-10-20 04:27:55 | 显示全部楼层
本帖最后由 Luo-ZX 于 2020-10-20 04:34 编辑

显卡可以试试低功耗被动散热的A卡,跟N卡的主要区别是驱动部分
A卡的驱动对系统的DPC影响,比N卡更低,理论上对声音也是有帮助的
主板PCB部分也可以做点吸波处理,特别是CPU跟内存槽之间的走线部分,这位置也是G点之一
回复 支持 反对

使用道具 举报

12

主题

1114

帖子

6

积分

初级会员

Rank: 2Rank: 2

积分
6
注册时间
2004-1-10
发表于 2020-10-20 07:35:21 来自手机 | 显示全部楼层
厉害,真是被动散热做到极致了,科研级成果。
LHH800R 8PR HD600
LYRA2 V281 HD800S
HELLEN LINN
回复 支持 反对

使用道具 举报

64

主题

2018

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2015-1-17
发表于 2020-10-20 08:19:21 | 显示全部楼层
可以HQ了,来个DSD256,7EC的!
https://shop236654229.taobao.com
回复 支持 反对

使用道具 举报

3

主题

121

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2016-2-16
 楼主| 发表于 2020-10-20 09:23:37 | 显示全部楼层
Luo-ZX 发表于 2020-10-20 04:27
显卡可以试试低功耗被动散热的A卡,跟N卡的主要区别是驱动部分
A卡的驱动对系统的DPC影响,比N卡更低,理 ...

显卡我还没测试过,但是吸波处理要很讲究,我做了几次,可能位置不对有负面,总觉得声音有放不开的感觉,有空再玩玩
回复 支持 反对

使用道具 举报

3

主题

121

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2016-2-16
 楼主| 发表于 2020-10-20 09:24:39 | 显示全部楼层
门的耳朵 发表于 2020-10-20 08:19
可以HQ了,来个DSD256,7EC的!

是的,就是为了以后做算力机用
回复 支持 反对

使用道具 举报

64

主题

2018

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2015-1-17
发表于 2020-10-20 09:54:12 | 显示全部楼层
shadow_a 发表于 2020-10-20 09:23
显卡我还没测试过,但是吸波处理要很讲究,我做了几次,可能位置不对有负面,总觉得声音有放不开的感觉, ...

显卡,就用核显吧!
显卡的功率,现在比CPU高多了
https://shop236654229.taobao.com
回复 支持 反对

使用道具 举报

0

主题

141

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2019-2-21
发表于 2020-10-20 10:50:35 | 显示全部楼层
shadow_a 发表于 2020-10-20 09:23
显卡我还没测试过,但是吸波处理要很讲究,我做了几次,可能位置不对有负面,总觉得声音有放不开的感觉, ...

显卡是一定需要的,效果肯定是正面的,功率不用太大就行。3.400元的,再好的我也没试过。
回复 支持 反对

使用道具 举报

3

主题

121

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2016-2-16
 楼主| 发表于 2020-10-20 10:52:53 | 显示全部楼层
门的耳朵 发表于 2020-10-20 09:54
显卡,就用核显吧!
显卡的功率,现在比CPU高多了

我这个主板不带核显电路,必须要用显卡的,我这个显卡低功耗30w,问题不大
