美国Cardas Audio (卡达声)是一家专门从事研发和制造高级音响线材、插头以及与用电相关的配件制品厂家,是由George Cardas先生在1987年创立,至今已经有34年的历史。Cardas Audio除了设计制作一系列以自己品牌出品的线材以及插头等配件之外,还以OEM代工生产形式为世界知名音响器材厂家、设计和制作质量极高的机内接线和附件等。目前Cardas Audio的运作已经转由他的女婿Josh Meredith先生(担任销售总监)和女儿LAngela Cardas女士 (品牌负责人)再续发力,为音响界及市场继续提供全新且丰富的线材和配件制品。大概在5年前,“夫妻档”Josh和Angela已经为品牌和新品的推广四处奔走,我曾在香港和广州大型展会与他们进行过采访,甚至在德国慕尼黑展会也碰到他们参展推广新的产品,尽管CardasAudio只是高级音响系统环节中的线材和配件品牌,但厂家在新一代继承人的接手后,再度迸发出更强的生命力。
新一代接班人
女儿Angela继任,父亲George就放心退休了吗?据了解,作为CardasAudio灵魂人物的George并没有撒手不理,其实只是从一线退下,但他依然从事产品的研发工作,而公司更多经营和业务_上的工作则由女儿和女婿肩负。说到George,他本人在音响圈中也是传奇人物,他本身就是电信工程师出身,同时也是一名赛车手 ,在不久后 他由跳回到电信行业中去。随后他创办了CardalasAudio专营高级音响线材。由于他有看电信背景,所以他对线缆研究十分专注,对于讯号传导方面的专业知识十分丰富。他在从事这些工作期间,发现影响讯号传导的关键因素,不是阻抗、容抗、感抗和传导率,相反是让人感到意外的“振动”因素。而这个因素的发现,却与他从事赛车事业有关。在这期间,他致力于研究振动的控制,当他将所知的知识应用到引擎的改良上时,得到的结果是让人感到惊喜的。他在振动控制方面取得了好几项专利,在创立Cardas Audio后,George继续将振动控制应用在线材研制上,造就了Cardas Audio的线材传奇。


George认为,音响系统离不开交流电,而交流电的周期效应(Cyclic Effect)会在线材上产生振荡。这道理有点像是拨弹吉他弦所产生的振荡一样。不幸的是,这样的振动或谐振会扭曲讯号,进而导致全频段的声音失真。此外,线材导体和器材机箱的材质,各自都有不同的共振频率,再以吉他为例,吉他琴弦的材质不同、张力不同、硬度不同,就会有不同的音色。甚至,线材内部的导体还会跟相同线径尺寸的导体共振,这就好像在一个正方体的空间里听音响一-样,会发生恼人的驻波。线材的振动问题也是这样。再有,当音响线材再加上容抗、感抗与阻抗的特性,自然就出现线材声音的差异。

“黄金比例”的初心

一般厂商解决线材振动问题,就是增加披覆或加入填充物等等,但CardasAudio的处理手法则不同。


George从古希腊时代流传下来的Golden Ratio“黄金比例”获得灵感。黄金比例指的是,若有一条线段,我们将之切为较长的A段和较短的B段,这时,A和B的长度比值,若等同于完整的A+B线段长度与切割后较长的A线段的比值,那么,这个比值就称为黄金比例。这个比值是一个固定常数,也是一个自然界里的无理数,根据数学推导可得出这个常数是1.6180339887498948482...,因为是无理数,所以无穷尽,一般多概略以1.618称之。


这黄金比例可见于自然界以及人类艺术创作里,例如鹦鹉螺的螺旋剖面,又如Parthenon神庙的比例等, 甚至有的音乐家在作品的分段里,会利用黄金比例来分配何时该移转主题或转调。George认为,黄金比例不仅呈现了一种纯粹的美感,而且可以达到完美的避震。他早在从事赛车研发时,就将黄金比例应用在引擎活塞的开关频率、排气管孔径、全车配重和赛道宽度上面。后来他自创Cardas Audio品牌,也就把这个应用到线材设计上。

那么George怎么利用黄金比例呢?前面提到,他发现,线材导体若是线径尺寸一样,就会跟同尺寸的导体发生共振,因此,他设计的线材,由里到外,线径比例不同,内细外粗,每一一级的线径改变,就是以黄金比例逐步加粗,这样一来,线径不同,就能消除共振问题。原厂称之为恒定Q值(ConstantQ)的精构几何,若参看原厂提供的线材剖面阳'即可看到,导体由内到外的变化一面一 面地渐地变租、这个设计早在198年George就提出来了!

交错结构搭配李兹设计

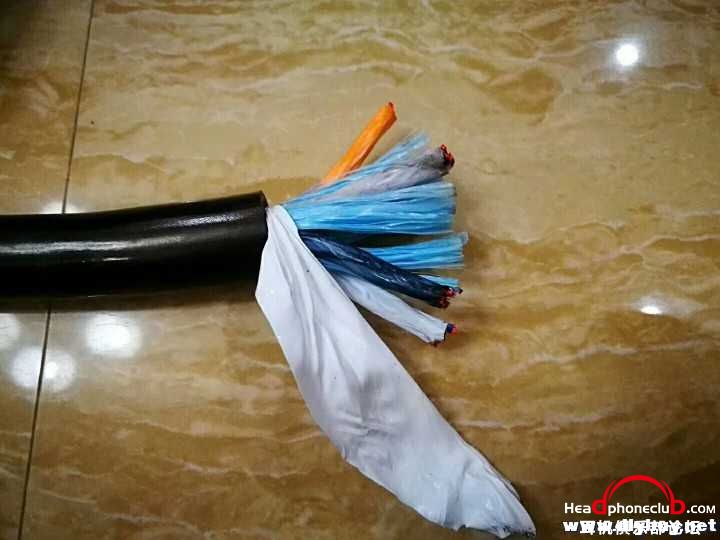

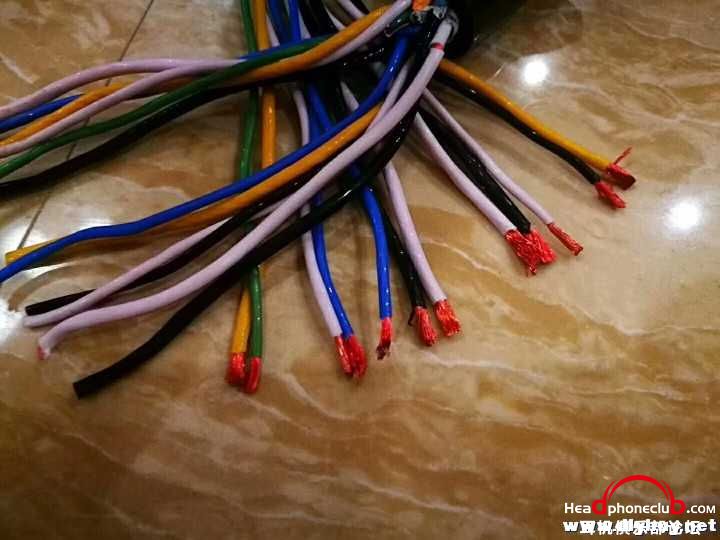

不过,只有这个黄金比例的线径变化还不够,导体会有集肤效应(SkinEffect),为此Cardas Audio的作法就是以李兹线处理。因此,他们将每一根导体表面都施加了特殊的绝缘涂层,这样-.来,解决了集肤效应的问题,也让导体不至于氧化。此外,为了抗外界电磁波干扰及串入杂讯,Cardas Audio采取一-种称为交错结构(Cross-Field)的方式,若从内往外看,每一圈线材 ,与外圈线材都以相反方向的角度绞绕。从横向剖面看来似乎无差,若将线一-圈 圈拨开来看,就会看见每一圈李兹导 体的缠绕角度各自相异,通过这种交错绞绕的方式,隔离外界EMI/RFI的干扰。
PFA铁弗龙和空气软管作电介质

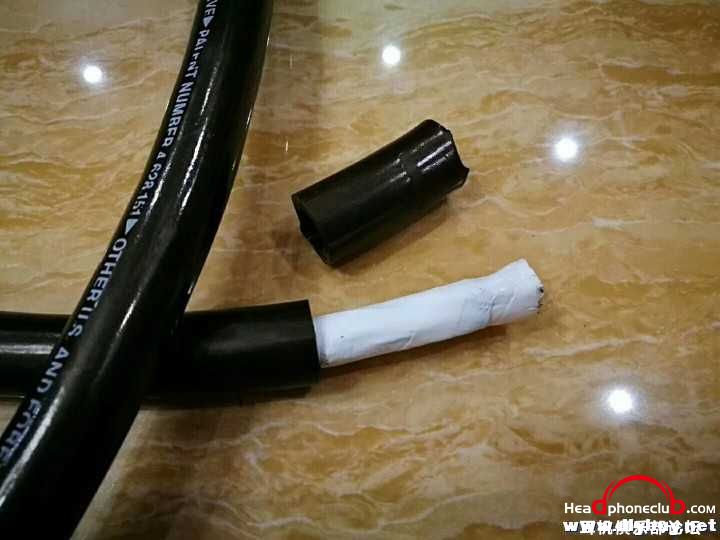

除了上述的几个主要技术要点外,Cardas Audio也注意到电介质的问题电介质就是导体的披覆层,每一种披覆材料都有其电介系数,最理想的电介质就是没有电介质,也就是空气绝缘,但是这是个理想。在依然需要电介质的前提下,找到正确而合适的电介材料,可以降低线材的容抗,就不容易因传导速率差异而形成失真。为此,他们开发出一个称为Matched Propagation的美国专利技术,通过采用薄薄的PFA铁弗龙和空气软管,作为主要的电介材料。


应用高纯度铜导体
作为线材大品牌的Cardas Audio,怎么可能在导体上不考究呢?尽管市面上各大品牌所使用的导体五花八门,但Cardas Audio只用一种导体铜。但是针对铜导体,Cardas Audio有 自己的拉伸和退火的程序,由于导体属于Cardas Audio的商业秘密,因此我们并没有了解更多,但我们把知道的向大家简单透露一下。


很多人认为导体尽量使用金和银,但George认为只以传导速度来讲,银或许比铜快一点点,但是那个差异微乎其微,根本可以忽略。重要的是导体的纯度,以及拉伸的速度。纯度高的钢质地很软,倘若拉伸速度快,表面就容易出现电蚀刻线( Elctrically Etched) ,而且会因为退火速度快,而出现氧化,这会影响铜导体的纯度。他们开发出一种 在无氧的氢气环境下伸线的工序,结果拉出非常漂亮完美的导体。Cardas Audio自家使用的所有导体,无论粗细都是这样制作的,并且他们也为其他线材.代工生产导体。Cardas Audio所有产品均为在美国制造,Cardas Audio在制线上龙专家和能手,在产品包装等环节上有看环保的设计。

至尊无上,再度超越

Cardas Audio的产品其实很丰富的,线材是主要产品,包括传统电源线、喇叭线、讯号线、模拟唱盘线以及各种数字线和耳机线,早前更让人惊讶地推出了EM5813和A8耳机产品,可以结合自家开发的耳机线进行使用。另外,Cardas Audio针对电源制品及配件都有专攻,并且十分专业,例如新推出的Nautilus排插,在玩家圈子中有一定名气。

2017年,Cardas Audio迎来了建厂30周年,推出了多款新产品,其中最受瞩目的当数Clear Beyond (至尊无上)系列。从官网可以看到,在Beyond还未正式推出时,Clear (至尊)就是品牌的旗舰系列,但为了再度拔高,品牌再度推出比Clear (至尊)更高的Clear Beyond(至尊无上)系列,目前该系列旗下共有电源线、喇叭线和RCA/XLR讯号线。当然,在这两者系列之间,还有Clear SKY(至尊天空)、Clear Cygnus(至尊细腻)和IClear Relection (金参号二代)。下面针对为纪念建厂30周年,我介绍一下Clear Beyond (至尊无上)系列中的讯号线。

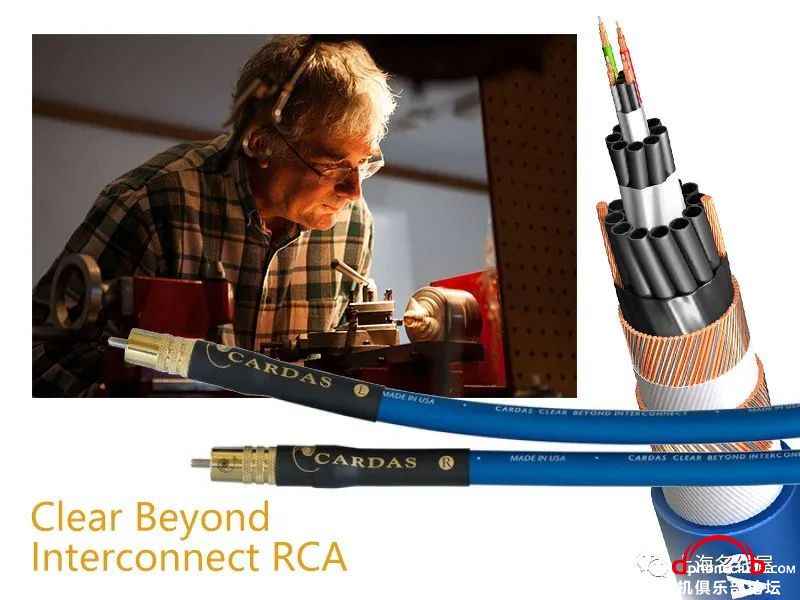

Clear Beyond (至尊无上)讯号线内部有四条直径26.5AWG的导线,但它并非一般每股导体粗细都是相同的多蕊线,而是由内到外从47AWG到39AWG不同直径,并且一圈一圈以1.618“黄金比例”加粗的导体所组成的(导体为纯度高达99.9999%的6N无氧铜李兹线),再加上三圈“中空空气软管”抑震与两层屏蔽之后,Clear Beyond超旗舰讯号线线身外部直径达0.511英寸(13mm)。

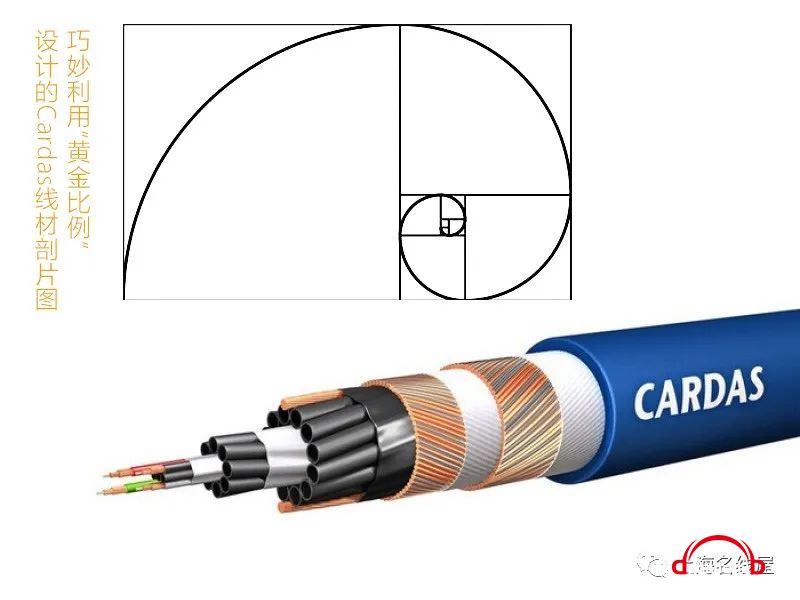

从Cardas Audio线材的GoldenRatio“黄金比例”结构图可以看到,由最中心细如发丝的导体,一圈圈向外的导体的截而积都以1.618倍“黄金比例”信率加粗,如此就可有效排除特定明军的情振影响,还原影音讯号的真实本色。而为了消除导线通电时电磁场所引发微小震动,由内到外每一层都是以“交错结构”(Cross-Field) 反向缠绕的。

通过先进的三圈“中空空气软管”抑震等处理,Cardas Audio表 示ClearBeyond超旗舰讯号线在该厂贯 的优异音乐性之外,无论音像定位精准度、动态表现与低频的冲击力等方面都更上层楼。Clear Beyond超旗舰讯寻线除了RCA之外也提供XLR插头:两者也都是Cardas Audio独家特制的设计元论结构或连接时的紧密性都非常优异。
总结

目前关于Clear系列及更高级的线材已经陆续到达我社,接下来我们将针对这些产品进行介绍和报道,向大家细节讲述当中所贯彻品牌中关于Golden Ratio“黄金比例”结构、空气软管抑震处理各种专利技术,加上采用Cardas Copper导体技术所生产的不同系列。如果你是Cardas Audio产品的用家,抑或即将打算选购线材和相关电气配件,我们一连几辑的内容可能将成为你选购的重要参考,敬请关注。
