小不点Micro plus 工程样机

sword_yang · 发表于 2005-12-9 18:37:49

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

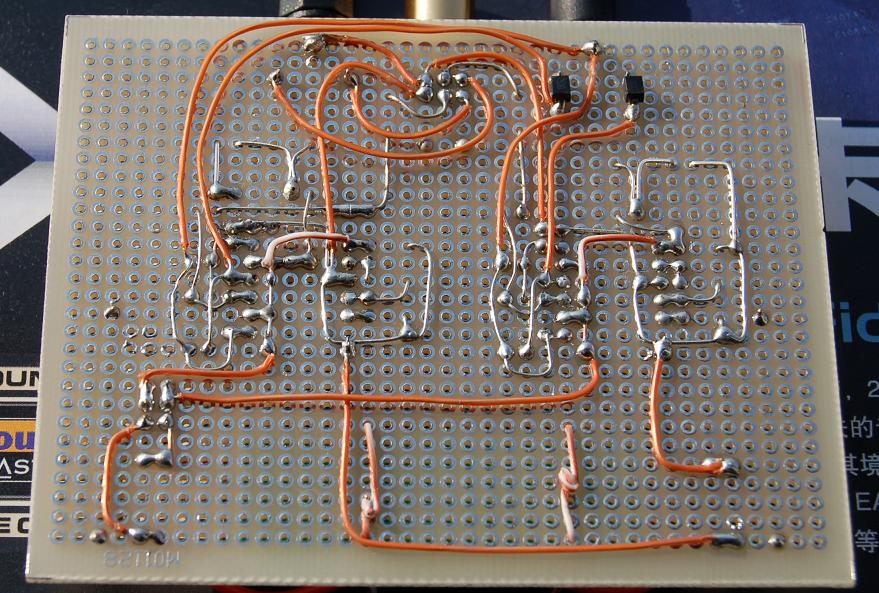

小不点Micro plus 工程样机完成电参数测试。
小M plus 是小不点Micro的改进型，采用和Micro同样的芯片：MAX4410
相对于Micro的改进如下：
1。采用两个芯片，每个声道一片接成BTL桥式平衡放大，输出功率增加4倍，这样推力更加强劲，可以轻松的驱动HD650这样的高阻耳机；
2。采用两块500mA/h的锂电池，内置充放电管理芯片，有充电插口，免去了更换电池的麻烦；
3。输入、输出插口在同一个方向，便于放在口袋里使用；
4。在增加了功能的同时，机壳的体积没有改变，仍然和小不点Micro一样小巧。

xuboqun · 发表于 2005-12-9 18:49:50

成品机体积会有多大?

sword_yang · 发表于 2005-12-9 20:53:19

和小M一样。

cruller · 发表于 2005-12-11 10:42:27

充电控制电路的原理图有没有啊？

sword_yang · 发表于 2005-12-11 21:42:51

暂时还没有，这部分是生产锂电池的厂家做好了的。

牛哥 · 发表于 2005-12-12 12:49:47

这样的话,是不是普通的耳机就要改装线才能用了?

sword_yang · 发表于 2005-12-13 21:59:23

下面是引用牛哥于2005-12-12 12:49发表的:
这样的话,是不是普通的耳机就要改装线才能用了?

不必改线，因为用了两组独立电源，互不干涉。

cruller · 发表于 2005-12-14 16:54:46

左右电源分开，运放接成差分放大器？

sword_yang · 发表于 2005-12-18 23:09:26

是BTL桥式电路。

digi01 · 发表于 2005-12-19 08:41:03

桥也用公共地吗?

优雅的狗 · 发表于 2005-12-19 11:31:06

支持杨老师

请问Plus和小M比有那些提高

适合推多大阻抗的耳机

用的什么耳机调音

谢谢

专注的强子 · 发表于 2005-12-19 16:35:04

这回很成熟了呀! 杨老师.买了第一代的该哭了.呵呵.

sword_yang · 发表于 2005-12-21 09:09:55

下面是引用digi01于2005-12-19 08:41发表的:
桥也用公共地吗?

输入用公共地，输出不用。

sword_yang · 发表于 2005-12-21 09:15:00

下面是引用digi01于2005-12-19 08:41发表的:
桥也用公共地吗?

输入共地，输出不共。

alexrere · 发表于 2005-12-21 11:28:34

看不到图啊，帮杨老师顶了
