       晶振是数字音响设备中一个很重要的元件,也就是大家口中常说的时钟。

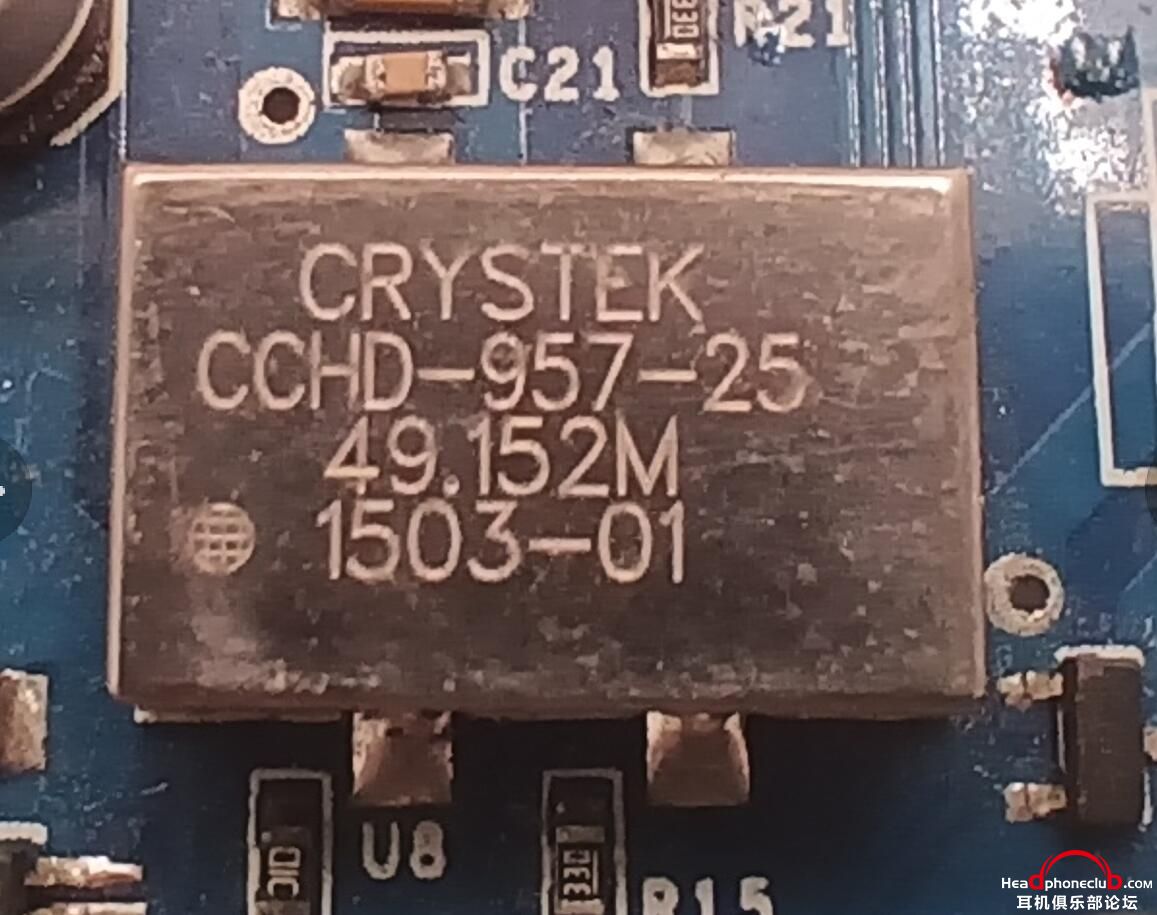

       近些年美国水晶厂的CCHD957和575这2个型号在各种顶级设备中出现的比较多,今天给大家拆解一下CCHD957-49.152,先看图,稍后再讲解一下。

游客,如果您要查看本帖隐藏内容请回复


       大家应该也都看到了这个售价200+的飞秒有源晶振的内部,最大的一个2脚小铁壳元件名称是晶体,这个是构成有源晶振并影响相噪性能的一个重要元件,晶体需要配合振荡电路才能输出我们需要的时钟信号,也就是板上中间的那个黑色小芯片以及周边的电感电容,靠近边角的芯片是缓冲放大。由于这个晶振被我拆下电容测量过参数,焊点恢复不是很好,大家将就一下。其实我最早拆的是CCHD957-22.5792,49.152MHZ这个用的是三次泛音振荡电路,相对22.5792MHZ的基频振荡多了一些电感电容,但架构基本是一样的了。

       CCHD575的体积小很多,我没有亲手拆过,但看过网友拆的图片,575用的是小体积贴片无源晶体,只有一级振荡电路,没有输出缓冲级,所以575的第一脚是没有OE输出使能的。

       其实有源晶振,不论是什么封装,皆是由晶体和振荡电路组成,影响相噪性能的也就是这2个因素,通过选择优秀的无源晶体和参考进口飞秒晶振的电路架构,我们也可以有指标优良的时钟,并不是一定要购买成品晶振。



       不过这些飞秒晶振电路和OCXO的电路设计比起来还是差不少的,特别是优秀的OCXO。OCXO恒温晶振也是有源晶振的一种,比普通晶振多了一个恒温控制电路。

O2.jpg     O1.jpg

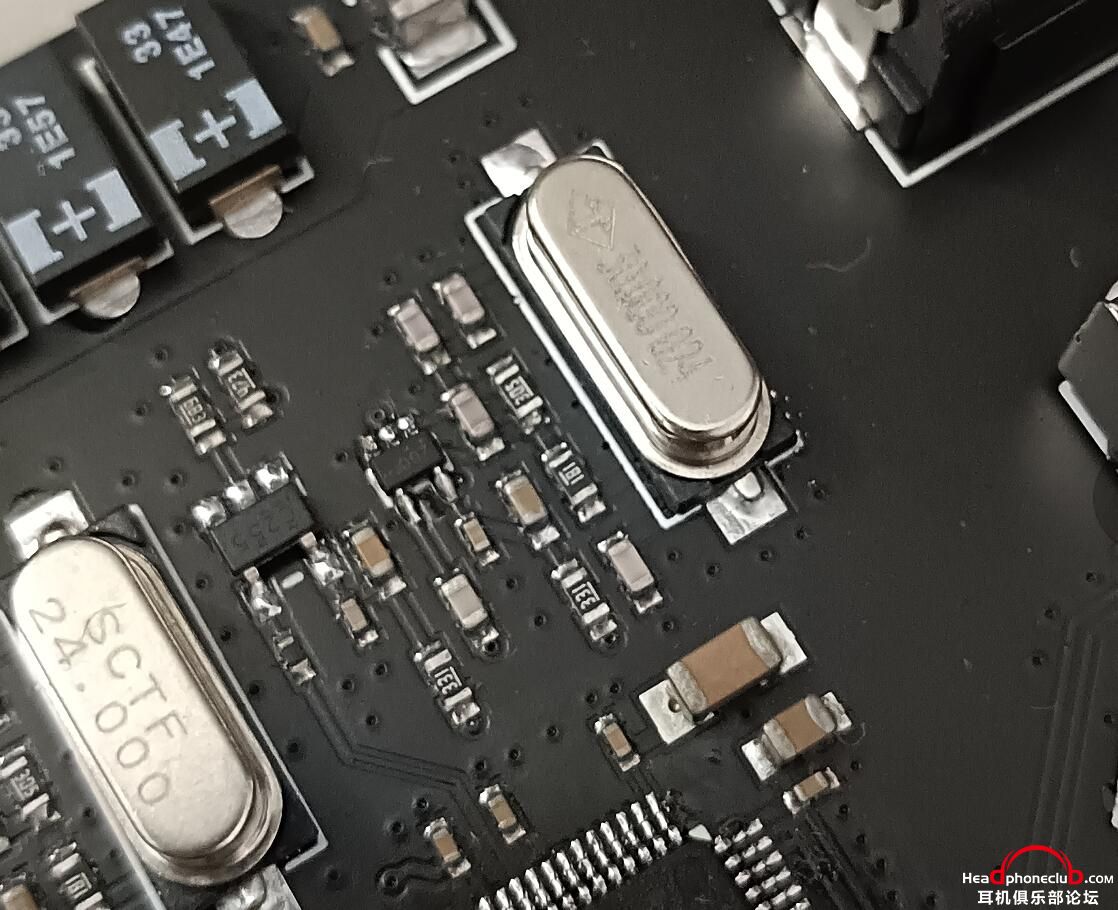

      顺便聊一下一些烧友魔改CD机时钟的话题,常见CD机使用的一般都是DSP芯片外接无源晶体,高级一点的有无源晶体+独立振荡电路。DSP外接晶体这种电路,振荡电路是在DSP芯片内部,一般是简单的非门电路振荡,烧友在磨改的时候拆除原无源晶体,将有源晶振接入DSP,外置有源晶振由于独立于DSP芯片受到的干扰少,如果振荡电路设计比较优秀,确实相对原电路会有提升,除了换成有源晶振,也有置入PLL时钟转换模块+外接10MHZ OCXO的玩法,确实是有效的。



点评

版主可以談談二嫂ESOTERIC在推廣的離散式晶振嗎?原理跟優缺點?感謝  发表于 2023-7-18 15:18
今年冬天很不冷
回复

使用道具 举报

15

主题

2702

帖子

27

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
27
注册时间
2013-3-3
发表于 2023-5-25 12:29:03 | 显示全部楼层
看看
回复 支持 反对

使用道具 举报

495

主题

6565

帖子

96

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
96
注册时间
2012-8-14
发表于 2023-5-25 13:52:38 | 显示全部楼层
see see see
回复 支持 反对

使用道具 举报

3

主题

29

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2020-3-10
发表于 2023-5-25 14:26:09 | 显示全部楼层
用过2颗cchd957
回复 支持 反对

使用道具 举报

0

主题

19

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2021-1-18
发表于 2023-5-25 14:41:19 | 显示全部楼层
回复 支持 反对

使用道具 举报

11

主题

329

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2018-7-28
发表于 2023-5-25 14:56:14 | 显示全部楼层
再次说明有个好看的外壳是多么重要
回复 支持 反对

使用道具 举报

65

主题

3578

帖子

23

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
23
注册时间
2004-2-1
发表于 2023-5-25 16:07:22 | 显示全部楼层
有意思
回复 支持 反对

使用道具 举报

2

主题

251

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2013-2-5
发表于 2023-5-25 16:40:44 | 显示全部楼层
看看
回复 支持 反对

使用道具 举报

0

主题

1102

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2021-5-8
发表于 2023-5-25 16:57:20 来自手机 | 显示全部楼层
只要厂家用心设计pll电路锁,外置时钟在参数好的情况下,提升是非常大的
回复 支持 反对

使用道具 举报

4

主题

37

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2015-6-16
发表于 2023-5-25 17:06:58 来自手机 | 显示全部楼层
看看
回复 支持 反对

使用道具 举报

0

主题

1037

帖子

14

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
14
注册时间
2018-2-8
发表于 2023-5-25 17:31:45 | 显示全部楼层
看看,谢谢提供!
回复 支持 反对

使用道具 举报

10

主题

178

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2021-10-25
发表于 2023-5-25 17:55:22 | 显示全部楼层
看看
apogee symphony desktop
回复 支持 反对

使用道具 举报

0

主题

127

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2004-5-5
发表于 2023-5-25 17:57:23 | 显示全部楼层
好文看看。
回复 支持 反对

使用道具 举报

0

主题

7

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2023-5-5
发表于 2023-5-25 18:57:45 | 显示全部楼层
谢谢分享
回复 支持 反对

使用道具 举报

184

主题

1万

帖子

103

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
103
注册时间
2011-10-10

积极参与奖

发表于 2023-5-25 19:31:57 | 显示全部楼层
HIFI→HUFI→HUEND→HUESTED→QUESTED→多媒体2.1
