更新了nagra hd dac 为他重新制作了12v线性电源

yxfoo · 发表于 2025-3-15 22:47:35

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 yxfoo 于 2025-3-16 13:38 编辑

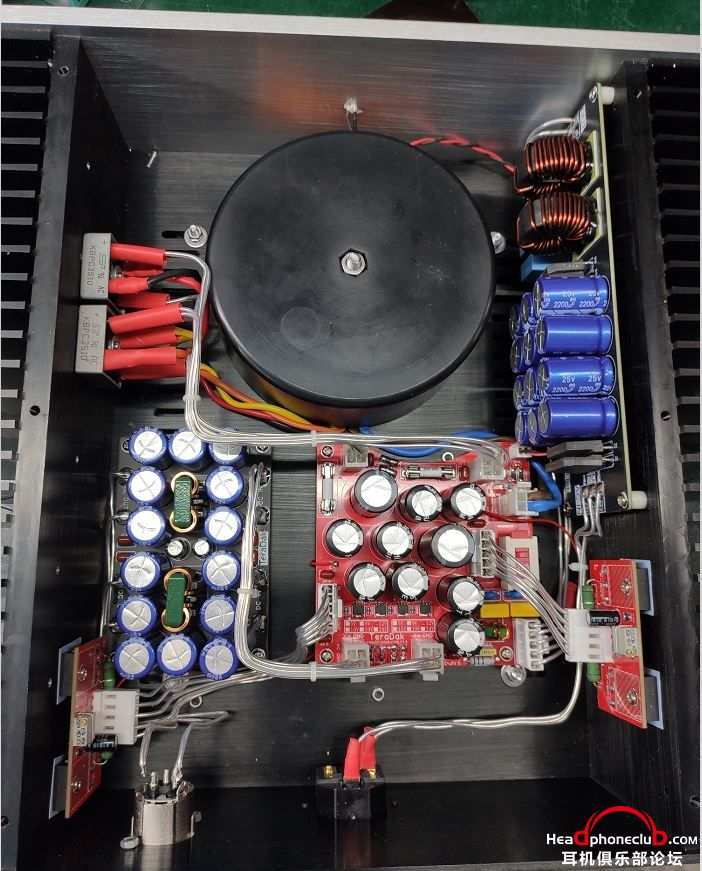

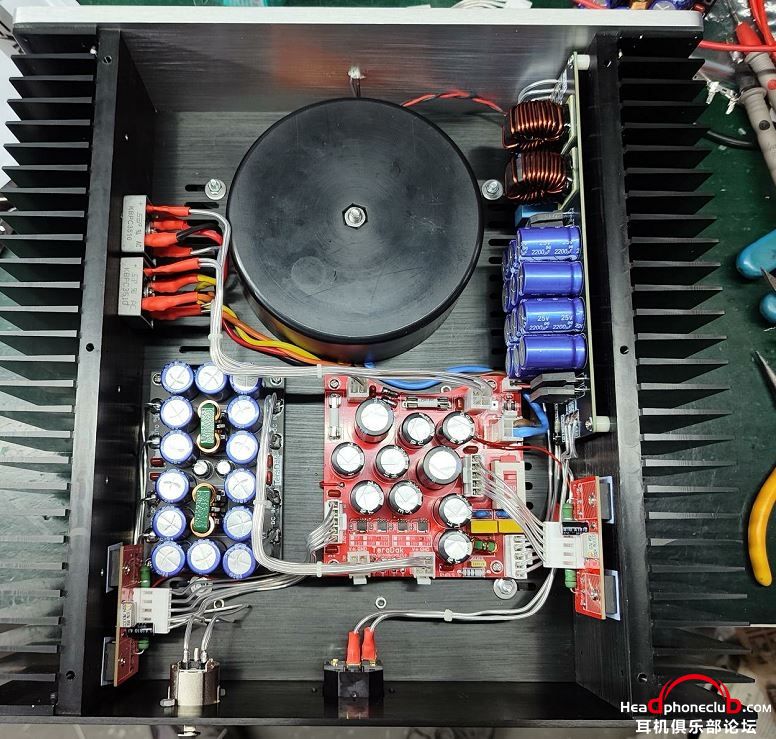

原配开关电源中高频非常好但声音厚度与低频的规模感与下潜不是太理想看了nagra mps内部线性电源照片有了自己做一个12v的想法成品完成后先在外观上还是与nagra挺像的😏 声音表现超越预期全频段全面改善四路线性电源四路可调（5-15v）目前使用12v（1A）四路输出

小白 · 发表于 2025-3-16 17:01:16

也开始折腾电源啦。

zenzenzen · 发表于 2025-3-16 19:15:36

玩音响就是玩电

1225891cfs · 发表于 2025-3-17 16:44:32

哇，这个看起来挺不错的嘛。。。

hanjian_cn007 · 发表于 2025-3-18 18:18:37

牛逼

问下用的什么环牛？

yxfoo · 发表于 2025-3-18 19:42:14

hanjian_cn007 发表于 2025-3-18 18:18
牛逼

问下用的什么环牛？

德国Sedlbauer Ag赛德堡旗舰系列环形变压器50VA 12v

HK1 · 发表于 2025-3-18 20:26:23

莱曼同品牌环牛~~

bbfat49 · 发表于 2025-3-19 20:16:39

叶老师厉害~~~

泰山神龙 · 发表于 2025-3-20 06:54:47

本帖最后由泰山神龙于 2025-4-26 07:03 编辑

仔细看了楼主的线性电源变压器不错进口的电容滤波不错  铝合金很漂亮

我当时也想买这个型号的变压器因为没有密封屏蔽  后来就放弃了  改用捷克生产的 15V  225W  密封屏蔽Talema变压器

由于15V的密封屏蔽Talema变压器 900W  500W的变压器里面没有15V 的型号因此只能采用225W来作线电

另外个人采用了单股芯纯银线作为机内线整个机内线全部使用纯银用了4米纯银线电容数量方面比楼主差点因为个人要求只有一路12V输出给PC电脑

输出电源线也修改了没有使用DC5525接口因为使用DC5525接口  功率12V 15A DC线时间长了会发热

考虑之下使用卡侬接口使用2.5平方的线芯的高芬85025电源线  两端接上镀银的卡侬平衡插头

使用卡侬接口来实现 12V 15A的线电功率输出给一台整体被动散热的ITX主机供电

ITX主板采用华硕ROG ITX主板主板是黑金电容  12V给主板供电部分  采用联达的DC-ATX模块  接连接卡侬输入接口  配合全被动ITX散热机箱  机箱所有排线全部是单股纯银线用了近2米

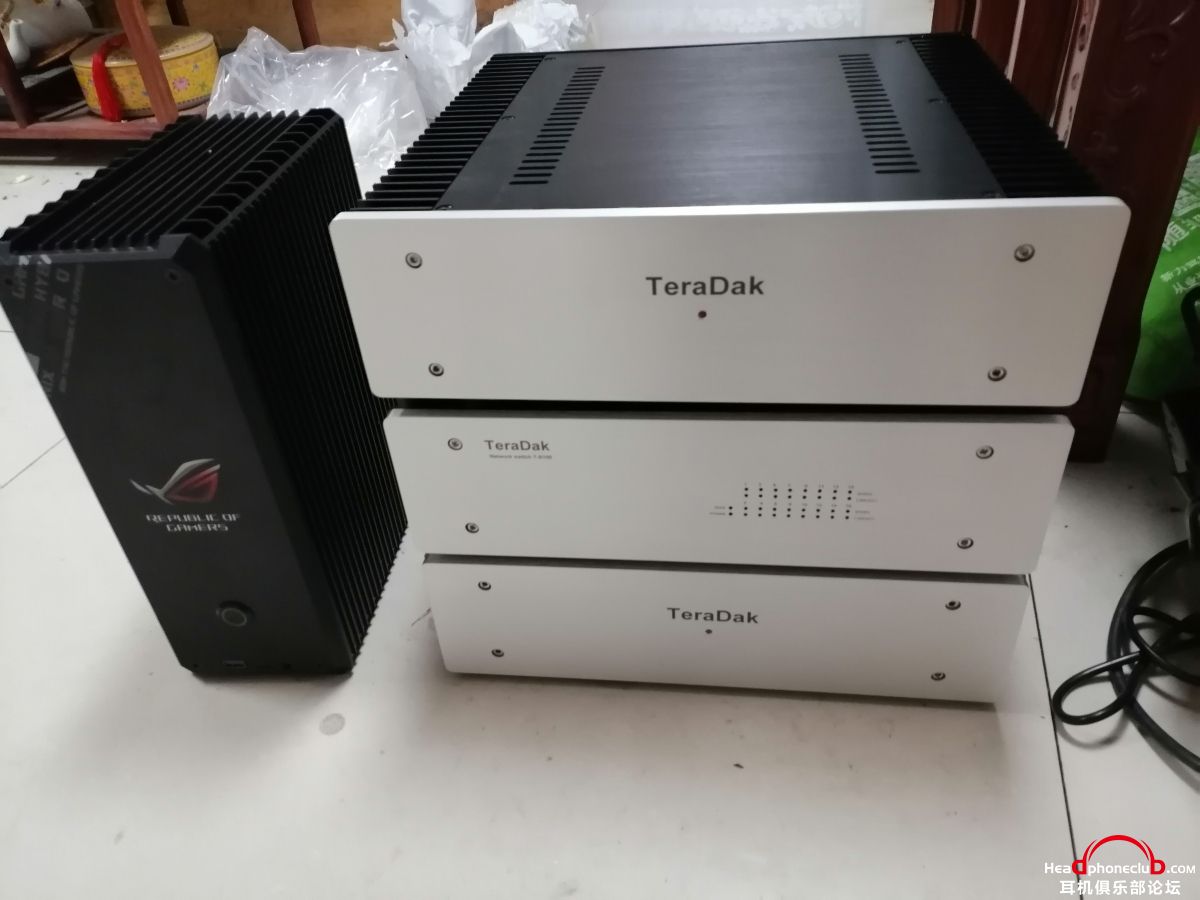

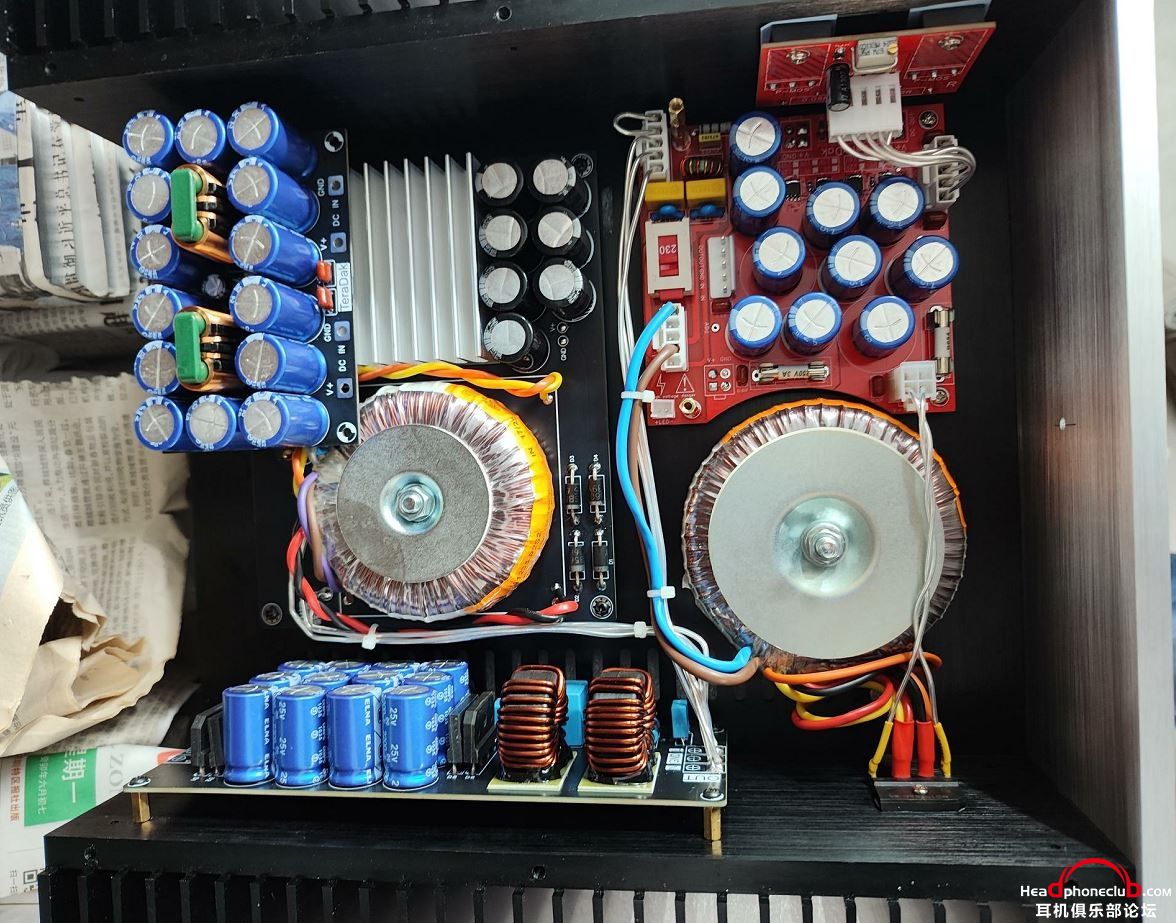

同时把路由器也进行了改造给路由器也配置了一个Talema变压器线性电源滤波采用松下电容与金刚电容  采用瑞士的DC线给路由器供电网线输出采用苏墨旗舰原装网线输入到被动散热IXT机箱

这款ITX被动散热机箱是全铝合金的里面采用铜管铜件散热机构  由于线性电源的功率限制  与采用被动散热

CPU采用I3 14100  控制了使用功耗如果上i7 就会超负荷功率 i5也很勉强后来考虑之下用了i3处理器也是无奈之举 i3处理器平时听B站网页歌曲  其他游戏下载看电影都不作  也够用

用这个ITX被动散热机箱主机输出使用巫毒的纯银USB线连接解码器  解码器采用超时空平衡线输出给功放机  功放机推一对书架箱

等周末有时间发一下图片

耀眼的阳光 · 发表于 2025-3-21 11:33:46

电源牛啊！！请教一下楼主，南瓜HD不是说模拟味非常浓的吗？下潜不行我还能理解，声音厚度与低频的规模感都不行的话，那模拟味应该也不太好才对啊？

April · 发表于 2025-3-21 12:20:07

有动手能力真好

yxfoo · 发表于 2025-3-21 13:43:47

本帖最后由 yxfoo 于 2025-3-21 20:36 编辑

耀眼的阳光发表于 2025-3-21 11:33
电源牛啊！！请教一下楼主，南瓜HD不是说模拟味非常浓的吗？下潜不行我还能理解，声音厚度与低频的规模感都 ...

这个是对比HD DAC原配开关电源与diy线性电源听感上的差别 nagra电子管输出的乐感与中高频一流低频的对比差异是针对之前用的dcs维瓦尔弟的感觉总体nagra还是挺好的特别是听人声听大编制还是dcs（维瓦尔弟四件）与二嫂（k1x se+ps1+G1）更好一点

泰山神龙 · 发表于 2025-3-22 20:46:51

本帖最后由泰山神龙于 2025-4-10 20:39 编辑

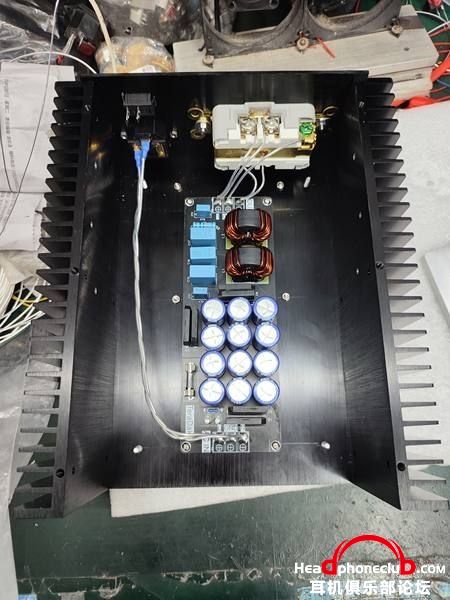

购买的进口变压器制作12V 15A的线性电源给电脑华硕ROG ITX主板供电

购买的纯银机线线性电源内部排线使用纯银机线

输出只有一路12V15A 电源

泰山神龙 · 发表于 2025-3-22 20:47:44

本帖最后由泰山神龙于 2025-4-16 20:12 编辑

由于线性电源变压器225W 输出12V 15A 这就需要配置的电脑功率不能超过180W

因此配置如下：

主板：华硕ROG ITX B760i主板 {这款ITX主板大部分是黑金电容} 个人比较喜欢

CPU: I3 14100处理器 {没有办法线性电源功率与机箱散热受限否则直接上I9旗舰无奈呀

} 仅用于B站听一下网页的歌曲其他不干  只播放网页歌曲  应该够用了

内存：海盗船DDR5 32G 双通道

硬盘: 三星 980PRO 500G

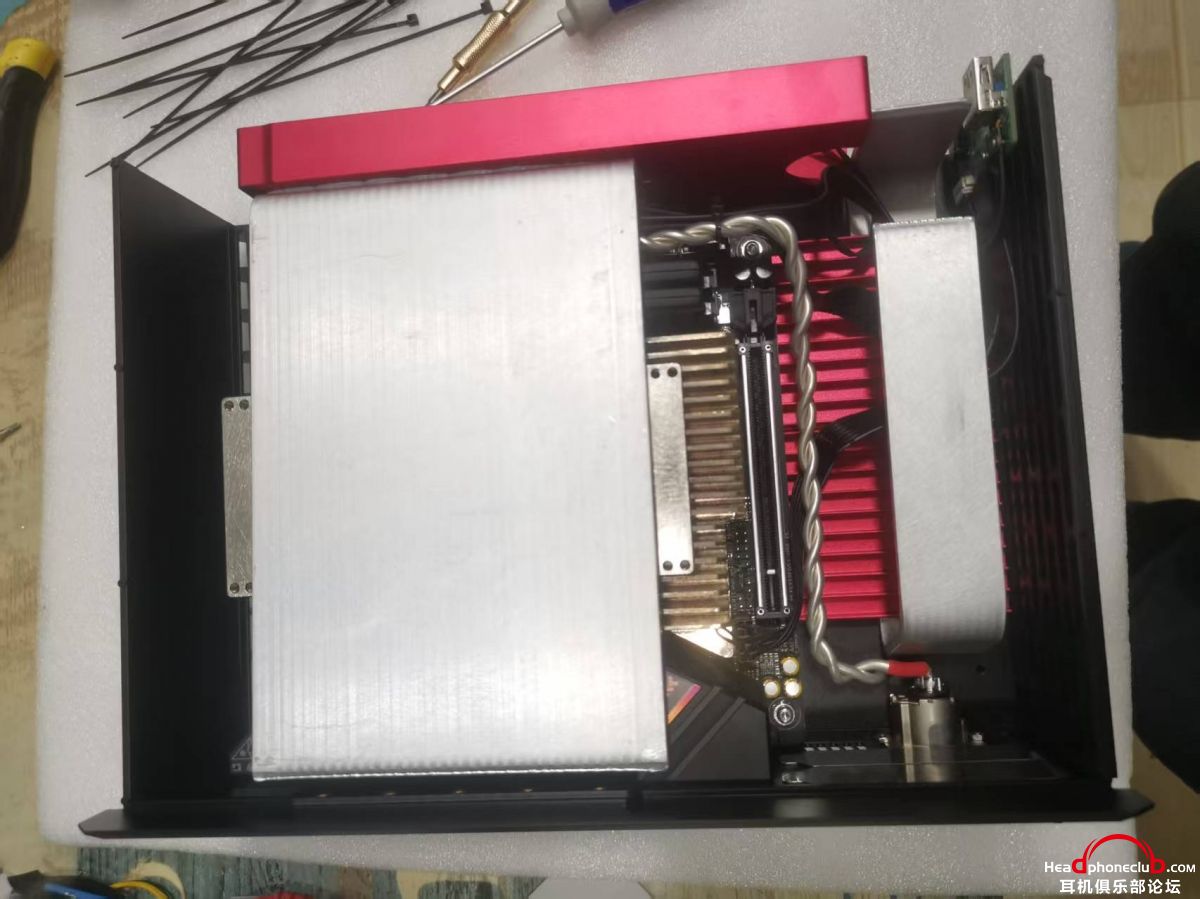

机箱：铝合金整体被动散热机箱  定制没有风扇机箱内部CPU散热整体板全部紫铜定制及表面抗氧化处理桥芯片散热全部紫铜板定制表面抗氧化处理外壳铝合金散热管加强

机线：机箱内部排线  全部采用纯银单股芯线 DC主线纯银单股芯2毫米线零火线互绞方式用与抗干扰 CPU 供电1毫米单股芯纯银线

机箱内部 24针供电采用联达DC-ATX模块焊接纯银单股2毫米银线

华硕ROG主板全部是黑金电容

被动散热机箱配合单股芯纯银线正负级线进行双绞
