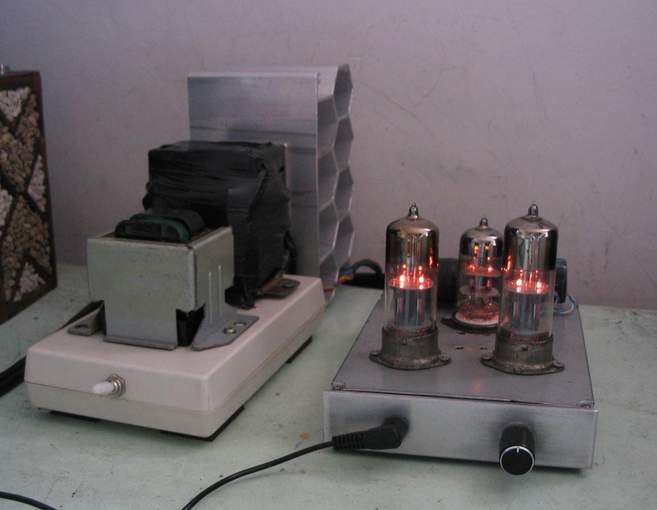

刚做好的3个灯小耳放

四方木 · 发表于 2006-2-9 15:54:15

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

毛主席教导我们：要自立更生，艰苦奋斗。整个电路制作的原则是尽量利用现有元件，少花钱。
电路采用6N3共阴放大+6N6×2 WCF方式输出，6N3用的是J级的拆机管，6N6老板说是新的T级，+200V阳极电压及6.3V灯丝电压均经过稳压，原先6.3V是采用LM317直接输出，后来发现LM317根本顶不了，开机不到2分钟，立即发烫进入保护状态，后来用一个3005的大功率管扩展电流，并背了一个不小的散热器，开机半个小时后散热器温度大约40度左右。6N6本身发热比较厉害，现在广西柳州的室外温度大约为6度，但6N6已经烫手。
整个电路失真比较低，用RMAA5+创新CT4700测得的THD为0.006％，频响很平坦，实际听音，感觉人声比较暖，高低音都还可以。WCF的接法感觉比SRPP要好许多，特别是使用低阻抗耳机的情况下。 [s:42]

liner · 发表于 2006-2-10 01:38:40

[s:37] 手艺不错...出DD的速度也够快...

八宝粥 · 发表于 2006-3-2 10:56:40

老哥，发个电路图上来。 [s:48]

qiqi · 发表于 2006-4-3 01:20:40

楼主，我也是柳州的

四方木 · 发表于 2006-4-27 15:27:51

补个原理图上来！请大虾指教指教！
