深度diy的mp3

digi01 · 发表于 2006-5-17 09:55:16

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

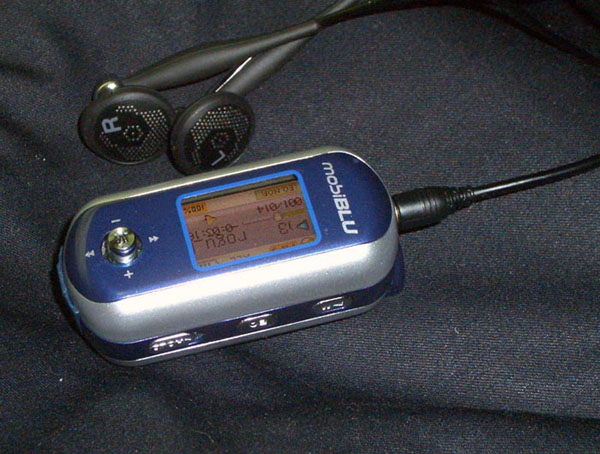

wuy的作品，只有机壳是厂家的(韩国一家叫mobiBLU的公司的，型号是DH1700，大家可以从网上查到它的型号)wuy嫌机器音质不满意，将里面的芯重新设计了一套。

思路是：1.选用高音质的线路方案，使用全彩OLED屏；2.数字、模拟部分各自一块4层PCB；3.砍掉原机意义不大的功能，省出空间用在优化性能上。

digi01 · 发表于 2006-5-17 09:56:06

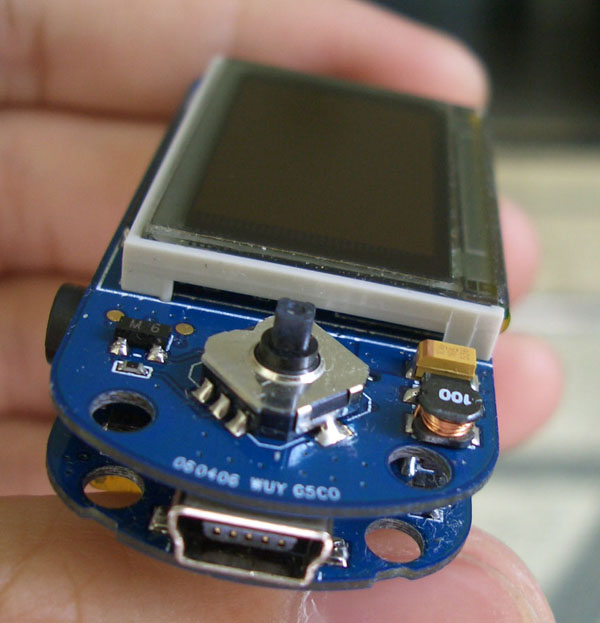

0402的元件，手工焊接无比辛苦，这是熬夜出来的东西

作为个人自制作品，PCB上留有“WUY”字样应该是允许的[s:47]

digi01 · 发表于 2006-5-17 09:57:04

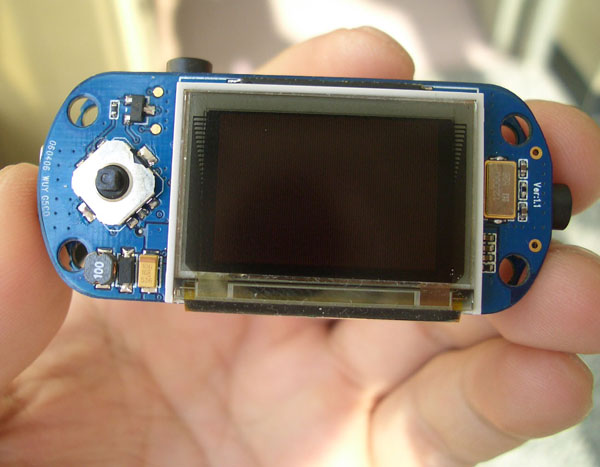

OLED的显示屏，别看它小，比一般手机上的比它大几倍的LCD彩屏还贵。

digi01 · 发表于 2006-5-17 10:00:13

24BitDAC，至少比IPOD用的高了一个档次（虽然也是24Bit的），其内部的耳机驱动电路也非常有特色，共5路40mW放大器，WUY把其中一路设置为Buffer作为虚地（半电压）使用，省去了两个讨厌的大容量钽电容，高低频均大有改善，这是其他DAC做不到的。
旁边SOT25封装的是专为DAC独立供电的LDO，在MP3里面，即便所谓名牌高档机，也通常都是和数字部分共用一个电源

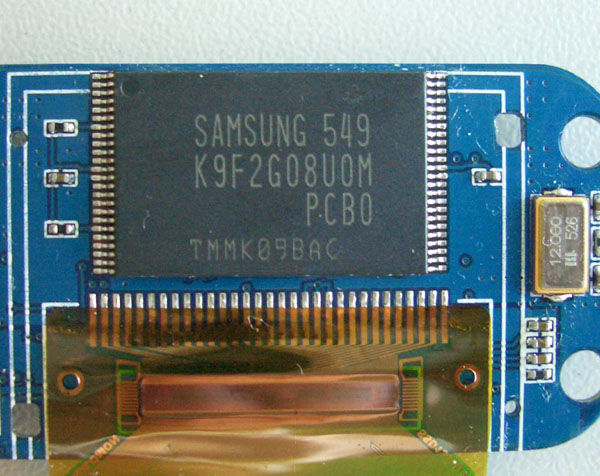

FLASH Memory躲在显示屏下面。虽然现在1GB的也才几十块钱了，但过大容量对音质没有意义，关键是速度和稳定性，用了个SAMSUNG K9F系列256MB的。
说一下旁边那个KDS的晶振，如果在你的机器中能找到这样的，说明厂家已非常不惜成本
一般的MP3芯片，都是一个集成了DSP编解码处理器、DAC和DC－DC电源的SoC，但我用这个只是一个0.18微米内核的单片机，类似于一个提高了性能的80C51，DAC和电源都必须外置，作为商品来说成本有点不好接受，但却正好是我需要的。由于不是DSP，只能依靠硬件解码，缺点是音频格式上只支持MP3和WMA，优点是不用跑个大数据量的程序来解码，耗电特低仅6mA，没有别的MP3芯片比它更省油了。

semilin · 发表于 2006-5-17 10:35:19

顶！ [s:47]

nibin · 发表于 2006-5-18 02:50:09

没下文了??继续啊...

一剑追魂 · 发表于 2006-5-18 16:58:02

拜一拜
[s:19]
[s:34]

doyt · 发表于 2006-5-18 22:30:40

太强了。。。。。

wiiing · 发表于 2006-5-19 10:35:29

[s:34] [s:34] [s:34] [s:34]
好佩服！

kknd3522 · 发表于 2006-5-20 15:52:54

我也来拜拜! [s:34] [s:34] [s:34] [s:19]

leolss · 发表于 2006-5-20 16:55:41

焊功不一般。

我是阿格 · 发表于 2006-5-24 00:21:05

好强好久没有来这边又看见好东西了呵呵

天蝎月影 · 发表于 2006-5-24 11:21:18

真是有狠人，这么便携的MP3也要自己做，里面的软件编写就足够大家头痛的。

nilianbao · 发表于 2006-5-25 14:13:06

[s:34]

DIY-终结者 · 发表于 2006-5-26 17:47:55

相当强悍的设计哦！
