★成功做出digi01版CMOY耳放的请进★

jack1505 · 发表于 2006-6-13 21:36:32

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

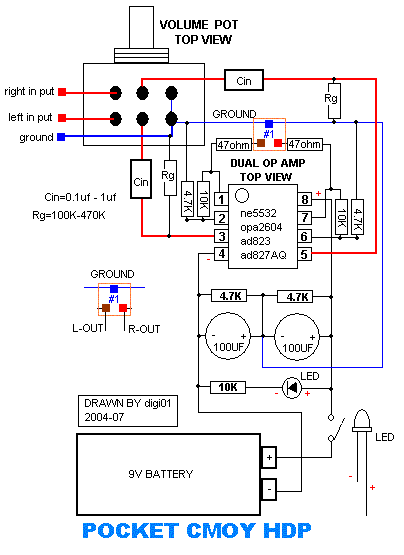

先从最简单的做起，参照上图

但是还有一些不明白：
1.图中的接地怎么弄？是不是串个电阻就不用观它了？还是连到什么地方？
2.图中#1出的接法什么意思？三个点，两个分别接左右输出，第三点怎么接地？
3.Cin是不是用无极性电容就可以？比如0.33uF、0.47uF的
4.运放如果换成OPA134，是不是好些？电路还用改吗？
5.如果用两节9V电池串连是不是更好？
6.两颗电容用1000uF 25V的是不是也可以呢？另外，什么牌子的好？
7.如果去掉LED发光二级管和旁边的电阻，对电路没有影响吧？

成功的朋友能回答几条就说几条！小弟初涉DIY，问题比较多，请见谅！

jack1505 · 发表于 2006-6-13 21:37:32

另外，怎样区分耳机插口的左右声道？

比如6脚的3.5mm立体声耳机的插口，哪个是左声道？哪个是右？

digi01 · 发表于 2006-6-14 08:36:06

1，3，左
4，右
2，5，地

digi01 · 发表于 2006-6-14 08:36:52

你打算用什么opamp啊

aalys · 发表于 2006-6-14 11:00:16

我做过　只是电源很难做到平衡　我做了一半　放一边了

gogodalls · 发表于 2006-6-14 11:10:01

1、塑料壳不用管，金属壳单点接地。
2、分别接耳机插孔的地、左、右声道。
3、是的，CBB的就可以，好一点用wima.
4、opa134是单运放不能用，opa2134可以。
5、串联是要好一点。
6、可以的，买得到最好的就用吧。
7、没有任何影响。

gogodalls · 发表于 2006-6-14 11:11:07

引用第4楼aalys于2006-06-14 11:00发表的“”:
我做过　只是电源很难做到平衡　我做了一半　放一边了

我的很平衡啊。

digi01 · 发表于 2006-6-14 11:22:06

电源平衡和opamp有很大关系。有条件的建议用双电源。

jack1505 · 发表于 2006-6-14 11:33:44

谢谢digi01版主和gogodalls详细的回答！ [s:24]

如果ne5532可以的话，我还是想用这个，毕竟便宜，第一次做怕失手 [s:47]
市场上好像假的很多，也买不到大S，德州生产的据说很差，我想买飞利浦的，不知道能否买到正品！！

我想用2节9V电池带ne5532应该没甚麽问题吧？

gogodalls · 发表于 2006-6-14 11:47:24

引用第8楼jack1505于2006-06-14 11:33发表的“”:
谢谢digi01版主和gogodalls详细的回答！ [s:24]

如果ne5532可以的话，我还是想用这个，毕竟便宜，第一次做怕失手 [s:47]
市场上好像假的很多，也买不到大S，德州生产的据说很差，我想买飞利浦的，不知道能否买到正品！！

.......

先用德州的吧，不会另你失望的。两个9V没有问题。

jack1505 · 发表于 2006-6-14 11:54:14

再次感谢gogodalls [s:13]

还想问一个问题（有点烦人吧） [s:47]
就是金属外壳怎么单点接地呢？
是不是那根地线连接到外壳上？
如果在金属壳中垫一块绝缘材料，是不是可以不管它？

希望得到答案，一直不明白接地的含义 [s:16]

digi01 · 发表于 2006-6-14 17:13:01

顶楼图纸里面蓝色线就是地线，连好各个节点后再连接到金属机箱就可以了。

digi01 · 发表于 2006-6-14 17:14:18

要注意地线尽量短。

efdiyer · 发表于 2006-6-25 20:56:44

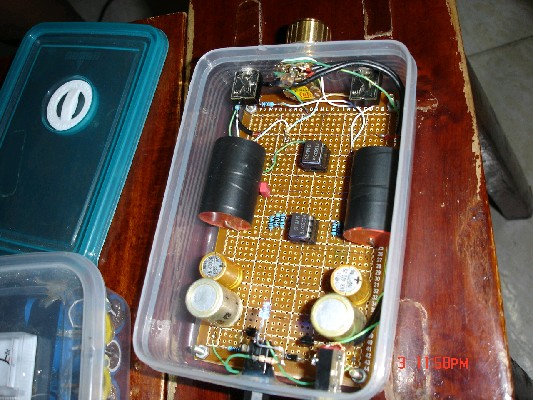

我做了一个, 5532的效果果然差, 换了个2604好太多了!

都说这个耳放不适合推低阻耳机, 如果要推低阻的, 有没有办法改改元件值的方法达到?

如果有, 说的具体些! 我可以稍微改动一下!

谢谢了!

fbikgb · 发表于 2006-9-3 16:43:21

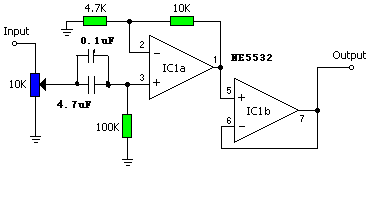

可以做这个电路,电源部份改了一下.
